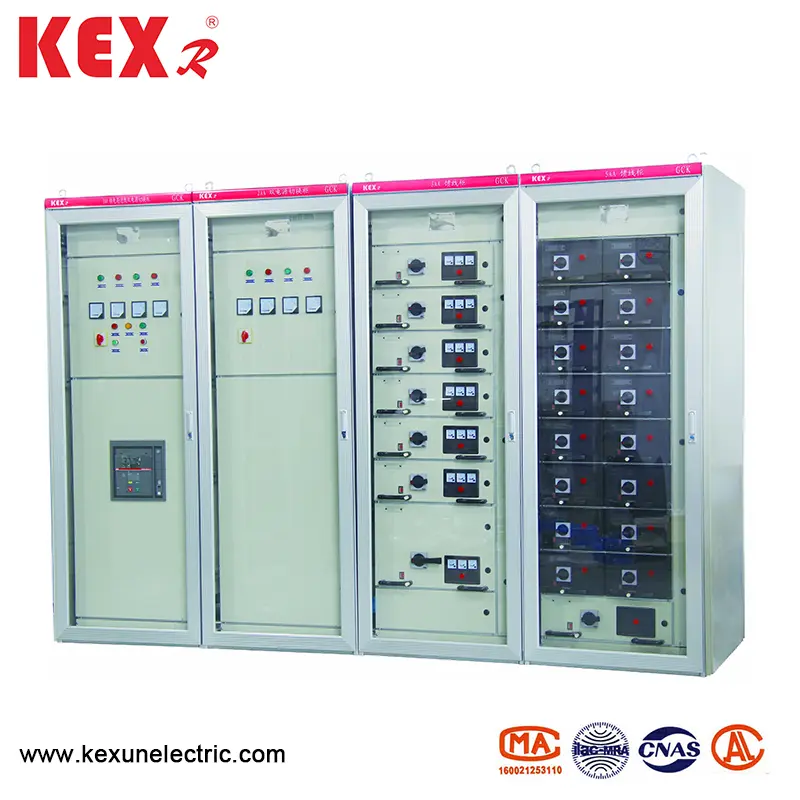

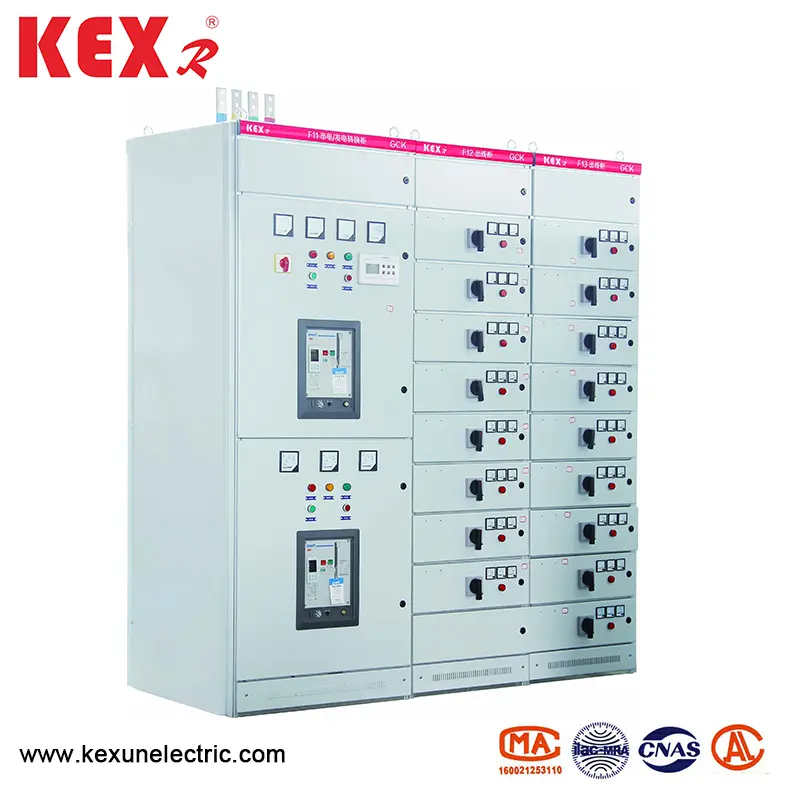

LV распределительный устройства

● Регулярное использование условий

◆ Высота распределительного устройства GCK LV меньше 2000 млн.

◆ Температура окружающего воздуха не выше +40 ℃, а средняя температура в течение 24 часов не выше +35 ℃, а температура окружающего воздуха не ниже, чем 50 ℃

◆ Атмосферные условия: воздух чистый, а относительная влажность не превышает 50%, когда температура составляет +40 ℃, а более высокая относительная влажность допускается, когда температура низкая, например, 90%, когда температура составляет +20 ℃

◆ Распределительное устройство GCK LV должно быть установлено в местах, свободных от пожара, сухого взрыва, серьезного загрязнения, химической коррозии и насильственной вибрации

◆ Наклон с вертикальной плоскостью не должен превышать 5; Этот продукт подходит для транспортировки и хранения при следующих температурах: -25 ℃ ~+55 ℃, и он не будет превышать+70 ℃ за короткое время (не более 24 часов); Если вышеупомянутые условия использования не могут быть выполнены, пользователь должен поднять его с производителем при заказе и урегулировать его посредством консультаций.

● Основные технические параметры распределительного устройства GCK LV

● Архитектурная функция

Функциональный блок ящика и дверь механически связаны с помощью рабочего механизма основного выключателя. Когда основной переключатель находится в закрытии, дверь не может быть открыта, а эксплуатационный механизм может быть заблокирован в закрытии или открытии с помощью дополнительного замка. Отдельные отделения функциональных единиц разделены металлическими пластинами, а ящики имеют хорошую взаимозаменяемость и имеют рабочую позицию, положение испытательного и разделения. Когда ящик будет выдвинут в определенную позицию, ящик будет автоматически расположен. В настоящее время ящик на левой стороне ящика можно вытащить, чтобы освободить позиционирование и ввести следующую позицию. Когда ящик вытаскивается из шкафа, он также имеет функцию предотвращения падения.

▶ Шкаф с фиксированными схемами, такими как компенсация емкости и измерение, имеет тот же внешний вид и то же горизонтальное положение шины, что и шкаф ящика. Тем самым гарантируя, что шкаф типа ящика и фиксированный шкаф можно использовать рядом.

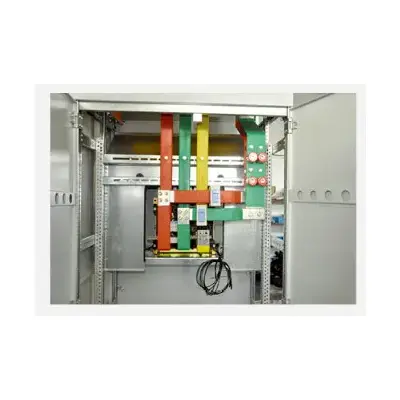

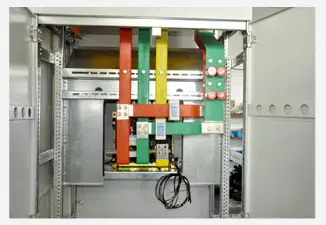

▶ Система шины: шина шкафа принимает трехфазную пятипроводную систему, отдельная шина используется, когда номинальный ток горизонтального шиночного бара находится ниже 1250А, а двойной шин используется, когда номинальный ток горизонтального шин выше 1250А. Горизонтальная шина между шкафами перекрывается с помощью соединительных блоков, а вертикальная шина покрывается поликарбонатной пластиковой оболочкой. Внутренняя перегородка используется для ограничения диффузии дуги. Нейтральный автобус установлен в передней части верхней части шкафа, а защитный автобус (PE) расположен на дне шкафа и соединен с перегородкой шкафа.

▶ При условии не снижения уровня защиты оболочки, нижняя и верхняя часть шкафа переключения снабжена естественными окнами вентиляции.

▶ Защитный класс оболочки шкафа - это IP40.

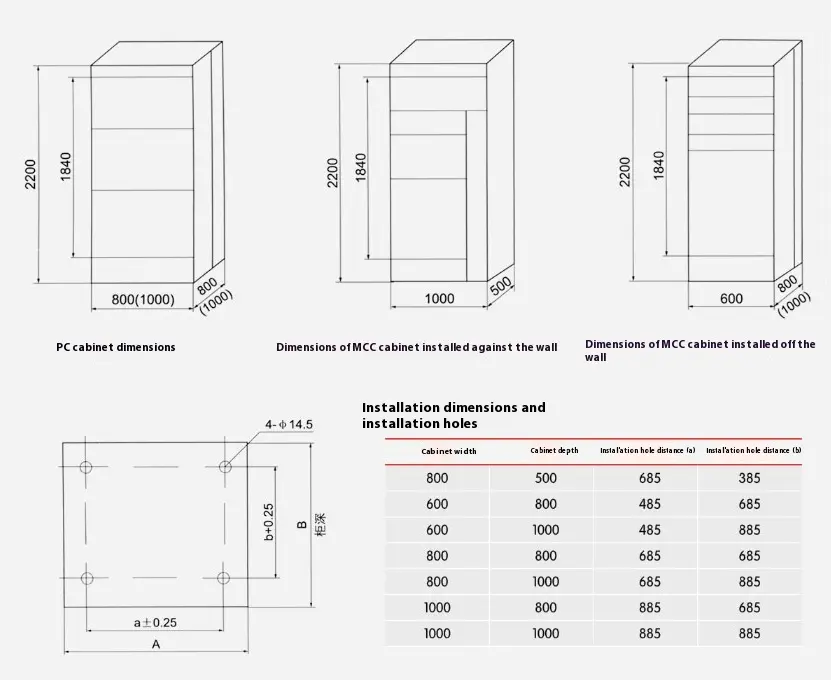

● Общие размеры распределительных устройств LV, размеры установки

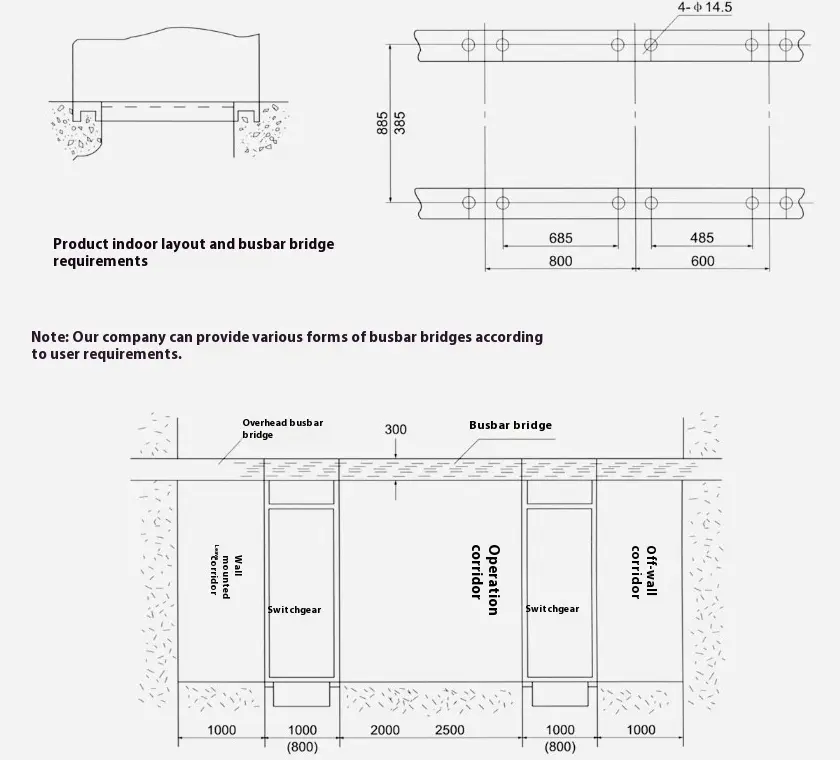

● Схематическая диаграмма установки LV типа GCK Type LV
