Распределение распределения мощности низкого напряжения

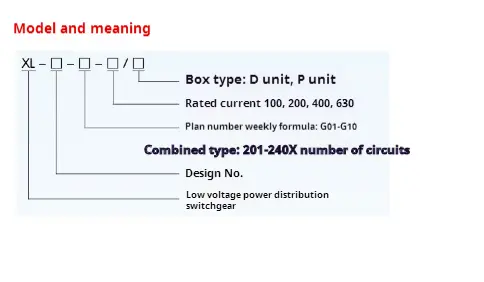

● Значение модели

● Использование условий

◆ Распределение распределения распределения мощности низкого напряжения типа XL-21 должно установлено на высоте менее 2000 м.

◆ Температура окружающей среды и температура окружающего воздуха не выше +40 ℃, но средняя температура не выше +35 ℃, а температура окружающего воздуха не ниже -100 ℃ в течение 24 -часового периода.

◆ В воздухе не должно быть чрезмерной пыли, кислоты, соли, коррозийного и взрывного газа. Относительная температура не должна превышать 50% при самой высокой температуре +40 ℃, и при самой низкой температуре допускается более высокая относительная температура, например, на 90% ниже +20 ℃. Следует учитывать, что общая конденсация может иногда происходить из -за изменений температуры.

◆ Когда пользователи имеют особые требования, они могут договориться с производителем.

● Дизайн

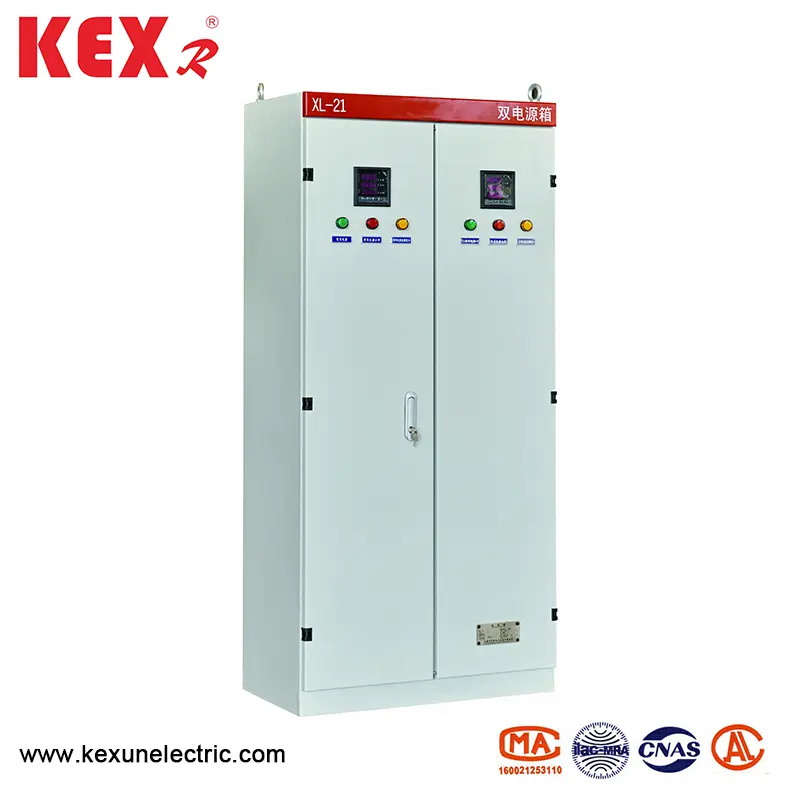

◆ Распределение распределения мощности низкого напряжения типа XL-21 является напольным уровнем и может быть непосредственно установлено под трансформатором. Корпус распределительного устройства изготовлен из высококачественной стальной пластины сварной или сборной, а рукоятка для переключателя ножа установлена ​​на правом столбце перед распределительным устройством, которое можно использовать для переключения питания. Вольтметр установлен перед коробкой распределения питания. Указывает напряжение шины. Перед коробкой распределения питания есть дверь. После того, как дверь открыта, все оборудование в распределении питания обнажается, что удобно для технического обслуживания. В этом ящике для распределения мощности используются новые компоненты, разработанные Китаем, которые имеют характеристики компактной структуры, удобного обслуживания и гибкой комбинации схем цепь. Распределение питания оснащено автоматическим выключателем в качестве защиты короткого замыкания, а перед двери может быть установлена ​​кнопка эксплуатации.

◆ Режим работы: Руководство.

◆ Режим установки: вертикальная установка

◆ Режим проводки: фиксированная проводка

● Технические параметры типа XL-21.

● Установка и использование типа XL-21.

◆ Распределение питания можно упаковать и транспортировать только после прохождения проверки. Когда продукт прибывает в пункт назначения, сначала проверьте, завершена ли коробка. Если коробка распределения питания не установлена ​​немедленно, храните продукт в сухом и чистом месте.

◆ Распределение питания может быть установлена ​​в соответствии с рисунком установки, а пользователь должен предоставить основной сталь и винты. Если кабель исходит, пользователь должен погребить фундаментальную канавку и кабельную траншею за пределами нижнего болта.

◆ После установки или пересмотра распределения питания ряд элементов должен быть проверен и протестирован, прежде чем он будет введен в работу.

(1) Проверьте, соответствуют ли внутреннее электрическое оборудование и проводка схематической диаграмме.

(2) Проверьте и выполните переключатель несколько раз, чтобы увидеть, гибкий ли он и нормальный.

(3) Проверьте и проверьте, являются ли все счетчики и реле точными.

● Инструкции по заказу

Документы и аксессуары, предоставленные Kexun при поставке.

▶ Список доставки.

▶ Сертификат продукта.

▶ Отчет о инспекции фабрики.

▶ Описание продукта

▶ Схема первичной системы, схема управления и вторичная схема подключения.

▶ Клавиши двери шкафа, рабочие ручки и запасные части, указанные в контракте.

▶ Инструкции по использованию основных компонентов
