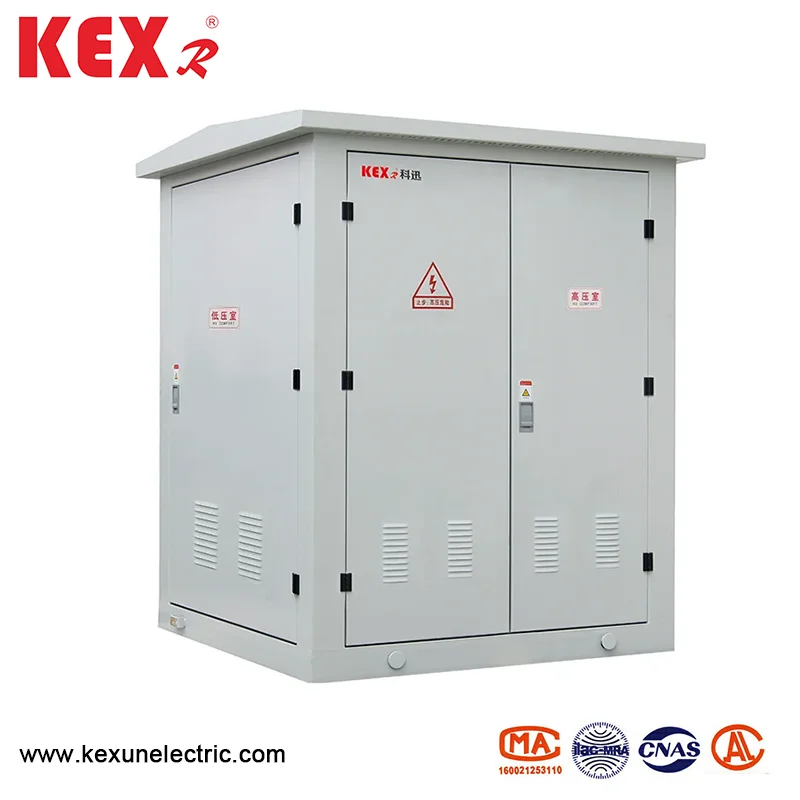

Миниатюрная европейская подстанция типа коробки

◆ Общая структура

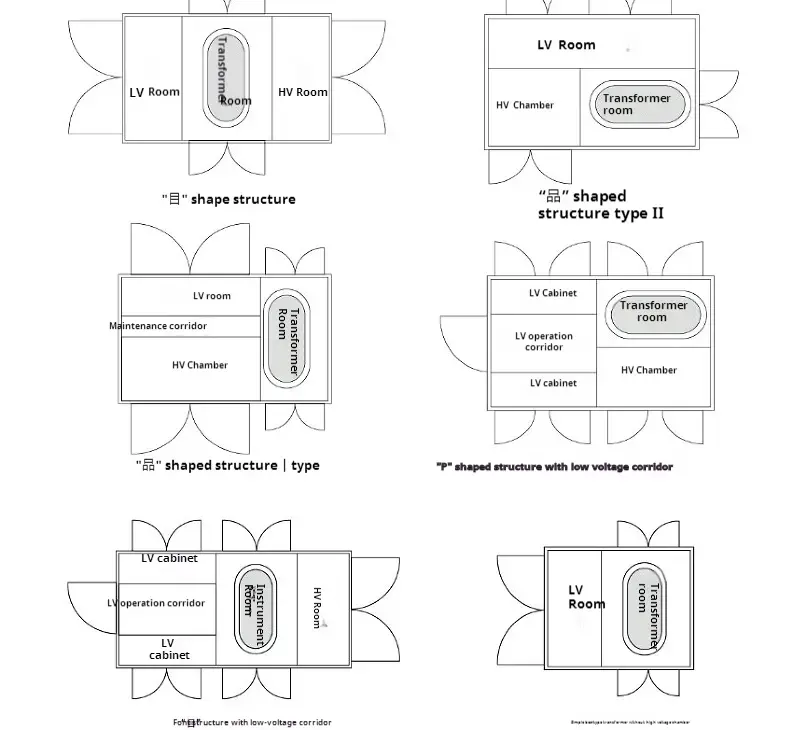

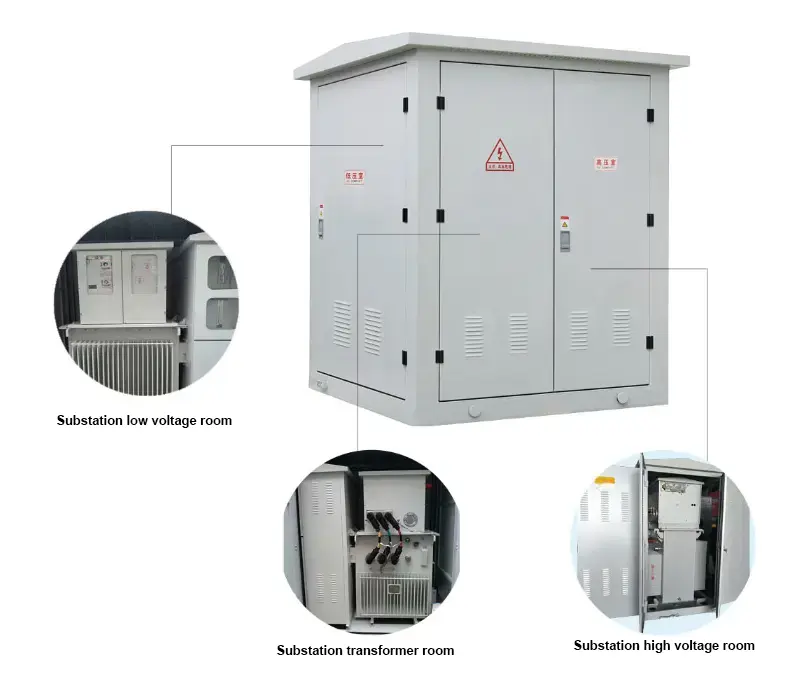

1. YB □ -12 Миниатюризованная европейская подстанция типа коробки в основном разделена на три части: высоковольтный переключатель, комната трансформатора и низковольтный переключатель, который можно транспортировать отдельно.

2. Продукт принимает уникальную конструкцию рассеивания тепла с большим циклом, чтобы обеспечить уровень повышения температуры продукта, а отдельное уплотнение между комнатами не образует теплообмен между комнатами.

3. Оболочка продукта изготовлена ​​из высококачественной пластины из нержавеющей стали. Все части структуры стальной пластины подвергались специальной антикоррозионной обработке, а конструкция пластины из нержавеющей стали обладает сильной коррозионной стойкостью и хорошей механической прочностью.

4. Продукт может быть напрямую установлен в помещении без дополнительного строительного фундамента, который экономит стоимость и пространство и удобно установить.

◆ Высокое напряжение камера

Заполненный газом распределительный устройства SF6, независимо разработанный нашей компанией, принят для высокого напряжения, и все распределительные устройства и шины запечатаны в закрытой ящике из нержавеющей стали без заряженного корпуса на улице. Безопасная работа и высокая надежность; Полностью модульная конструкция, все модули могут реализовать режим подключения боковой розетки и высшего расширения в соответствии с требованиями энергопотребления и в максимальной степени удовлетворить потребности схемы питания.

◆ Низкое напряжение камера

Низковольтные входные и выпускные линии с низким напряжением изготовлены из новых выключателей из формованных цепи, которые небольшие по размеру, свободные от армирования и простых в замене. Многофункциональный интеллектуальный комплексный контроллер защиты и новое интегрированное устройство компенсации реактивной мощности.

◆ Трансформерная камера

Трансформатор полностью изолирован эпоксидной смолой, а уровень изоляции и теплостойкости F равен F, а трансформатор не имеет каких-либо материалов, поддерживающих сжигание, и не производит никаких газовых или других промежуточных продуктов, которые не способствуют окружающей среде во время работы, поэтому он обладает характеристиками хорошего замедления пламени, защиты окружающей среды и экономии.

◆ Внутренняя ссылка

Трансформатор напряжения и китайский твердый выключатель подключены с твердыми изолированными кабельными аксессуарами компании, которые полностью изолированы, безопасны и надежны

● Функция и характеристики

Камера высокого напряжения миниатюрной эв. Камера с низким напряжением состоит из низковольтного воздушного переключателя, трансформатора тока, амперметра и вольтметра. Миниатюрированная европейская ящик применяет ведущую технологию обработки и обладает хорошей коррозионной стойкостью и устойчивостью к износу. Его преимуществами являются гибкая комбинация, удобная транспортировка, установка и строительство, низкая стоимость, без загрязнения и безопасной и надежной работы. В то же время миниатюрная европейская подстанция представляет собой устройство с высокой степенью автоматизации, и она разработана разумно, что может полностью защитить все детали и удовлетворить потребности без присмотра. Вообще говоря, миниатюрная европейская ящик - это тип трансформатора коробки, который экономит инвестиции и получает самый быстрый эффект.

● Камера высокого напряжения

Камера высокого напряжения обычно защищена комбинацией нагрузочного переключателя и предохранителя. После того, как одна фаза предохранителя взорвана, трехфазные поездки на сцепление. Нагрузочные переключатели доступны в типе сжатого воздуха, вакуумном типе, типе гексафторида серы и т. Д., Который может распространять рабочую механизм и реализовать автоматическое обновление; Предохранитель-это предохранитель высокого напряжения, ограничивающий ток, с нападающим, который имеет надежные действия и большие разбиты. См. Таблицу ниже для основных технических параметров. Для трансформаторов выше 800 кВА для защиты могут быть выбраны выключатели вакуумных цепи, такие как Zn12, Zn28 и VS1.

● Камера низкого напряжения

Основная сторона переключения камеры низкого напряжения принимает универсальный или интеллектуальный выключатель цепи, который может избирательно защитить цепь; Выходной выключатель принимает новый тип пластикового выключателя, который небольшой по размеру и короткий в артинге, до 30 цепей; Есть контакторы и бесконтактные режимы переключения для пользователей на выбор.

● Трансформатор

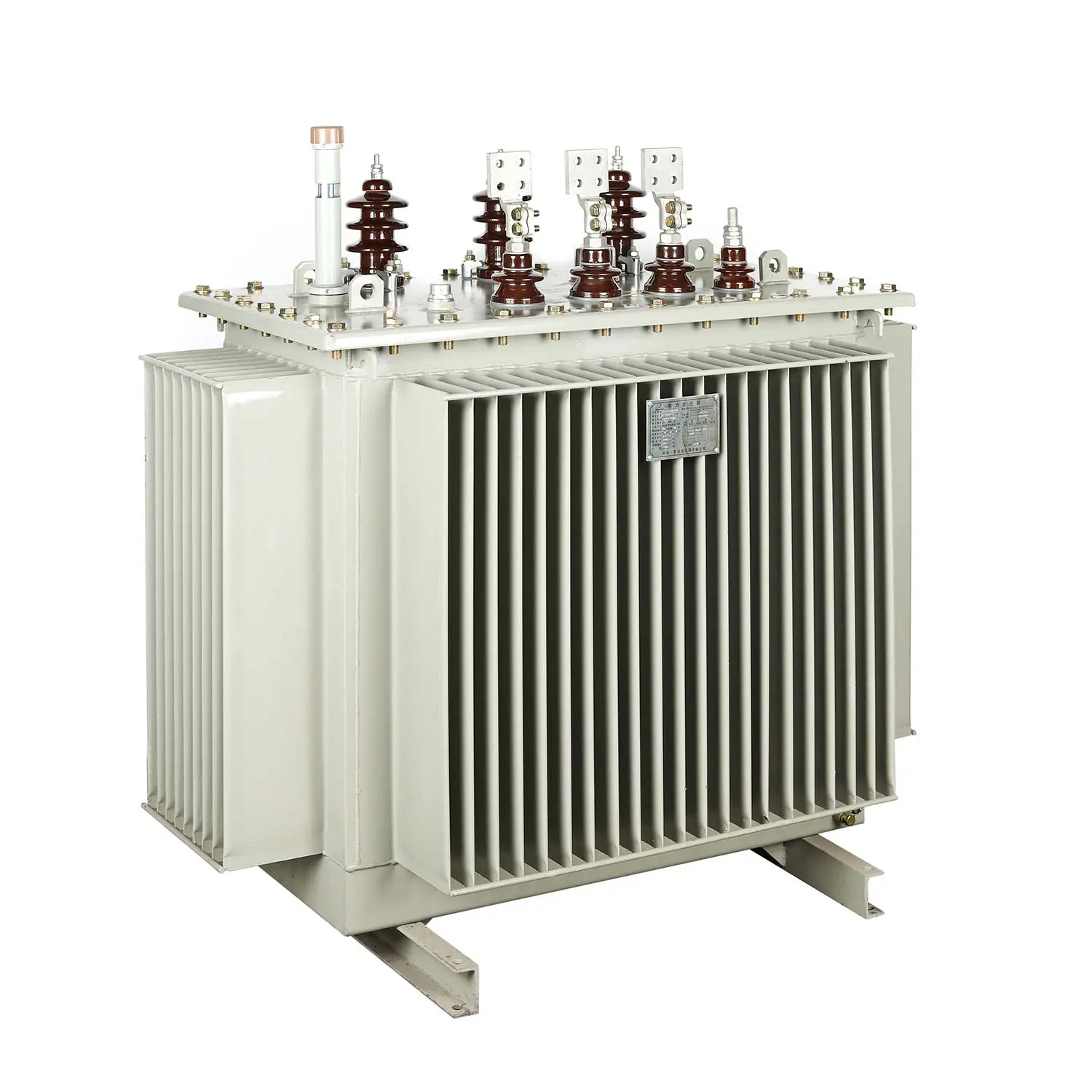

YB □ -12 Миниатюризованный европейский тип ящика Выберите, полностью запечатанные, нефть, полностью запечатанные трансформаторы серии S9, S10 и S11, или выберите с помощью смолы или номекса, сформированных по экологическим трансформаторам сухого типа, а дно оснащено троллятором для облегчения входа и выхода трансформатора.

● Таблицы параметров производительности

◆ Технические параметры переключателя нагрузки

◆ Технические параметры предохранителя высокого напряжения

◆ Технические параметры автоматического выключателя с низким напряжением

● Условия использования окружающей среды

◆ Высота: миниатюрная подстанция типа европейского типа должна использоваться в пределах 4000 м

◆ Температура: -25 ~ 40 ℃

◆ Относительная влажность: среднего дня составляет не более 95%, а ежемесячный средний - не более 90%;

◆ Место установки: без пожара, взрыва опасности, проводящей пыли, химического коррозионного газа и сильной вибрации. Если вышеуказанные условия превышены, пользователи могут проконсультироваться с нашей компанией.

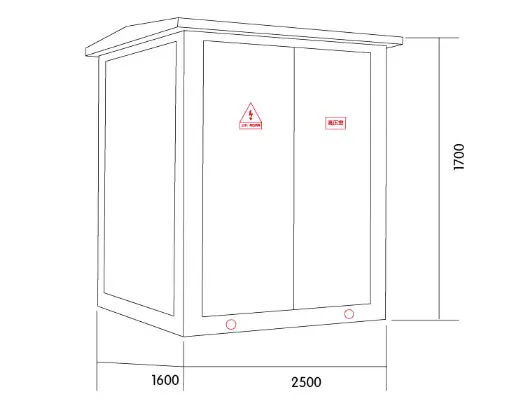

● Диаграмма размеров макета

● Почему выбирать Kexr?

◆ Преимущества продукта: наша подстанция типа в миниатюрном европейском типе имеет много патентов и передавала различные сертификаты (ISO9001,3C и т. Д.) ， Отличное качество продукта является основой нашей точки зрения.

◆ Преимущества цен: С точки зрения клиента KEXR считает, что небольшая прибыль, но быстрый оборот может заставить предприятия выжить в течение более длительного времени. Поэтому цена продукта KEXR ниже, чем в среднем по отрасли, и мы принимаем пошаговый список цен, и больше покупок принесет больше скидок.

◆ Преимущества обеспечения качества: мы предоставляем гарантию в размере 12-24 месяцев для большинства продуктов KEXR, что превышает преимущества большинства наших сверстников.

◆ Уникальная схема настройки: учитывая индивидуальные потребности клиентов, мы можем производить индивидуальные продукты для соответствия различным сценариям использования.
