● Стандарты

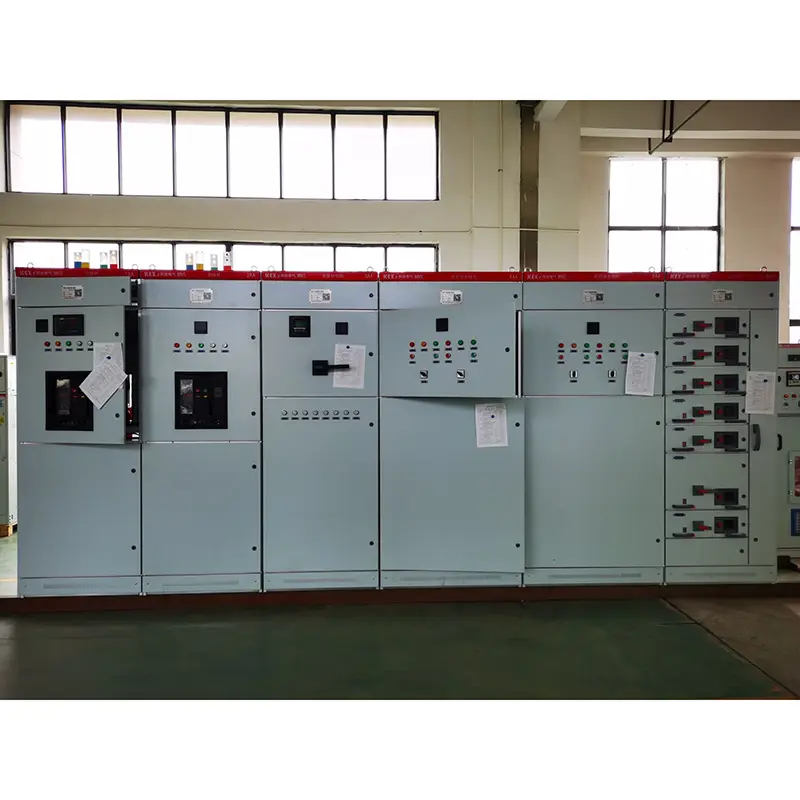

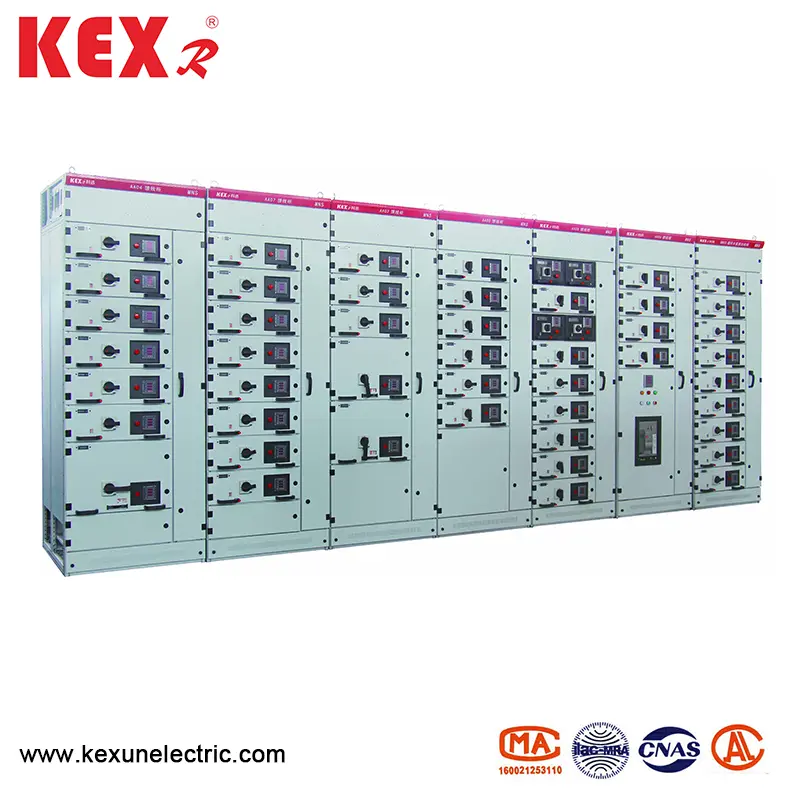

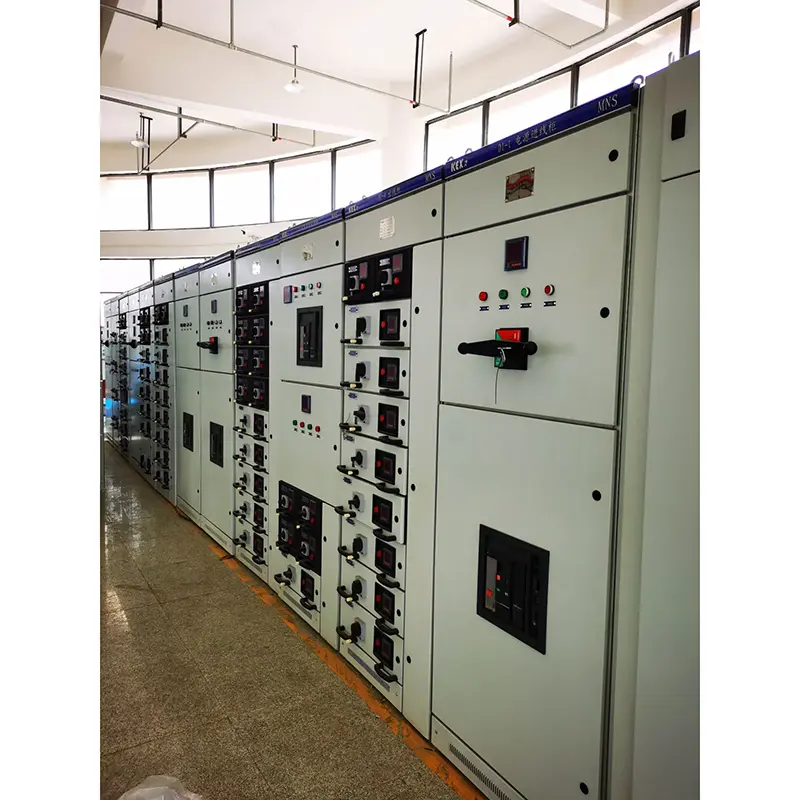

Шкаф с низким напряжением типа MNS Низкий напряжение соответствует национальным профессиональным стандартам GB7251.1 низковольтного распределительного устройства и низковольтного снятого распределительного устройства JB/T9961, таких как IEC439-1.VDE0660 Part v.
● Тип MNS Тип низкого напряжения, шкаф для распределения питания с использованием условий
▶ Температура окружающей среды: -5 ~ 40 ℃ , 24 ч.
▶ Атмосферные условия: воздух чистый, а относительная влажность не должна превышать 50% при самой высокой температуре +40 ℃. При более низких температурах допускается более высокая относительная влажность, например, 90% при +20 ℃, но следует учитывать изменения температуры, и иногда может возникать конденсация.
▶ Высота: менее 1000 м, шкаф с низким напряжением типа MNS подходит для транспортировки и хранения при следующих температурах: от -25 до +55 ℃, и он может достигать +70 ℃ в течение 24 часов за короткое время. При этих экстремальных температурах устройство не должно быть повреждено безвозвратно, и оно должно работать нормально.
▶ Если вышеуказанные условия не могут быть выполнены, они должны быть урегулированы посредством консультаций между пользователем и Kexun.
▶ Когда это устройство используется на оффшорных нефтяных буровых и производственных платформах и атомных электростанциях, техническое соглашение должно быть подписано отдельно.
● Основные технические параметры типа MNS типа MNS Нижнего напряжения
◆ Электрические характеристики
Элемент |
Данные |
|
Оцененное изолятное напряжение |
660 В (1000 В) |
|
Оцененное рабочее напряжение |
380 В, 660 В. |
|
Максимальный рабочий ток главного автобуса |
5000а |
|
Оценка выдерживает ток главного автобуса |
100 кА/1 с |
|
Оцененный пик выдерживает ток главной шины |
220 кА/0,1 с |
|
Максимальный рабочий ток дистрибционной шины |
1000а |
|
Пиковой ток распределительной шины |
Стандартный тип |
105Ka (Макс) /0,1S |
Усиленный тип |
176ka (Макс) /0,1S |
◆ IP -степень
Средством стандартов IEC529 и DIN40050. IP30 защищает твердые вещества, превышающие φ φ2,5 мм, IP40 защищает твердые вещества, больше, чем φ 41,0 мм, а IP54 защищает от пыли и брызги в любом направлении (пожалуйста, проконсультируйтесь с производителем при заказе уровня защиты IP54).
◆ Кабинета

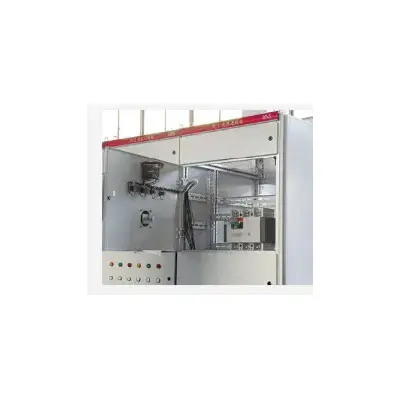

Основная структура шкафа распределения мощности низкого напряжения состоит из C-образных профилей. Секция C образуется путем изгибающей стальной пластины с E = 25 мм в качестве отверстия для крепления модуля. Все шкафы и внутренние перегородки оцинкованы и очищены. Вокруг дверных панелей боковые панели изготовлены из высоковольтного электростатического распыления. См. Рисунок ниже для основной структуры шкафа.
◆ Переключить тип шкафа
1. Расстояние между центрами распределения мощности (PC1: Emax, MT, 3WN, AH, ME, выключатели серии серии могут быть использованы.
2. Центр управления двигателем (MCC): он собирается большими и небольшими ящиками, а основной переключатель каждого петля принимает высокопроизводительный выключатель пластикового корпуса или поворотный выключатель нагрузки с предохранителем. Автоматическое кабинет компенсации коэффициента мощности (с ручными, автоматическими и удаленными устройствами компенсации коэффициента мощности)
◆ Шкаф в центре распределения мощности (ПК)
Высота |
Ширина |
Глубина |
Примечание |
||
H |
B |
T |
T1 |
T2 |
|
2200 |
400 |
1000 |
800 |
200 |
Передача основной автобусы |
2200 |
400 |
1000 |
800 |
200 |
F1S-1250-2000 ME630-1605 |
2200 |
600 |
1000 |
800 |
200 |
F2S-2500 |
2200 |
800 |
1000 |
800 |
200 |
F4S-3200 ME2000-3200 |
2200 |
1000 |
1000 |
800 |
200 |
F5S-4000 ME3205 |
2200 |
1200 |
1000 |
800 |
200 |
ME4005 |
◆ B Шкаф центра управления двигателем (MCC)
Высота |
Ширина |
Глубина |
Примечание |
||||
H |
B |
B1 |
B2 |
T |
T1 |
T2 |
|
2200 |
1000 |
600 |
400 |
600 |
400 |
200 |
1 СТИДА |
2200 |
1000 |
600 |
400 |
1000 |
400 |
200 |
2 стороны операции |

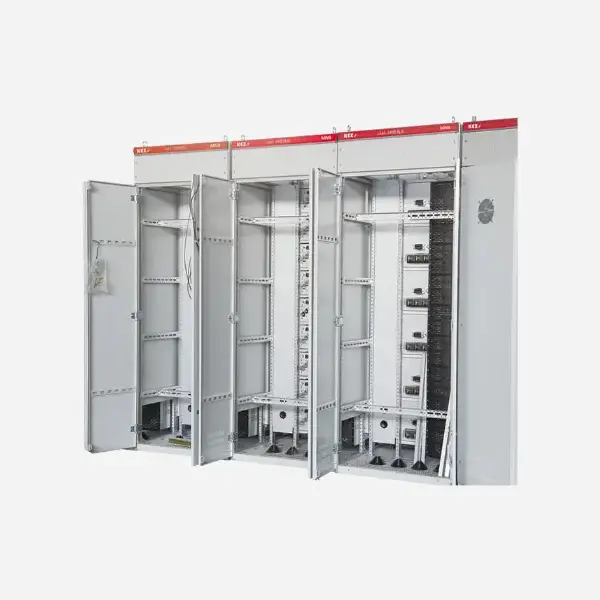

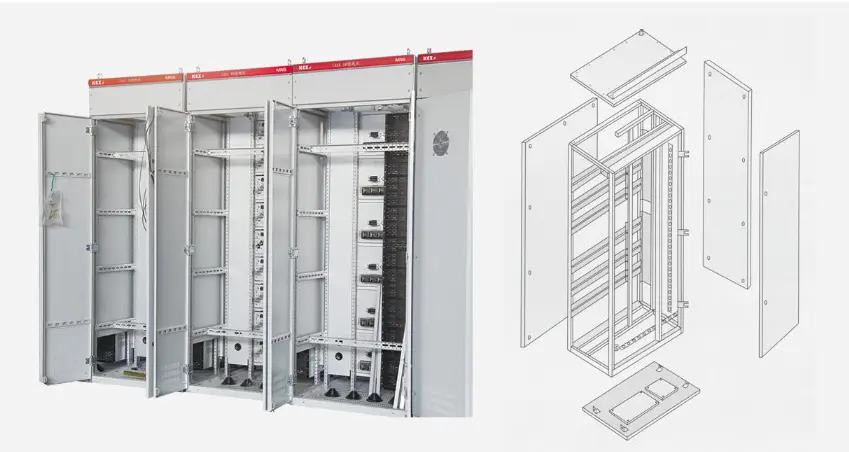

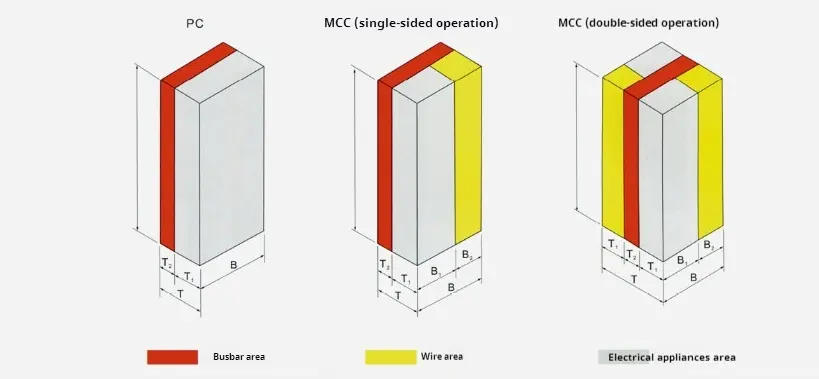

◆ Структура рамы шкафа, состоящая из C-образных профилей
◆ Схематическая диаграмма шкафа распределения мощности низкого напряжения типа MNS
● Дизайн перегородки кабинета
◆ Центр распределения мощности (ПК)

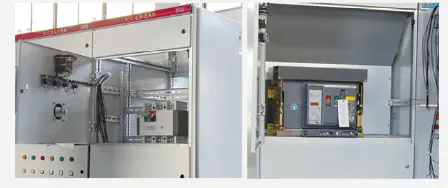

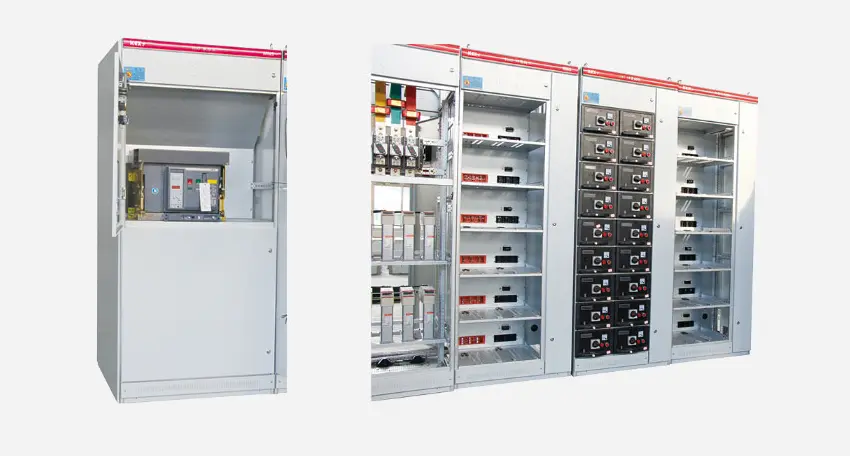

(1) шкаф для ПК разделен на три отсека; Горизонтальный автобусный отсек: в задней части шкафа; Функциональное отделение блока: в передней верхней части шкафа или на передней левой стороне шкафа;
(2) Меры сегментации: горизонтальный автобусный отсек и функциональный блок отсека разделены стальными пластинами. Компарт управляющего петли отделяется от функционального блока с помощью пластиковой пластиковой крышки с полифениленом-эфиром с пламеном, снимающимся с пламеном.
(3) Выключатель цепи рамы, установленным в шкафу, может работать вручную вне шкафа в замкнутом состоянии. Соблюдайте состояние открытия и закрытия цехового автоматического выключателя и судите, находится ли автоматический выключатель в испытательном положении или рабочей позиции в соответствии с позиционной зависимостью между рабочим механизмом и дверью.
(4) Разделяющая структура разработана между основной цепью и вспомогательной цепью. Вспомогательные электрические единицы, состоящие из метров, сигнальных огней и кнопок, установлены на пластиковой плате, а крышка из пламени из пламенного полиуретанового пены, отделена от основной цепи позади платы.
◆ Центр управления двигателем и центр распределения мощности небольшого тока (MCC)
Шкаф MCC типа ящика разделен на три отсека, а именно на горизонтальный автобусный отсек за шкафом, функциональное отсечение блока слева в передней части шкафа и кабельный отсек справа в передней части шкафа. Горизонтальный автобусный отсек и функциональный блок отсека разделены функциональными платами, изготовленными из пластичных пластичных пластмассов, а кабельное отсек отделяется от горизонтального автобуса и функционального блока с помощью стальных пластин. Центр управления двигателем MCCI) ящики разделены на следующие пять типов: 8E/4: высота 200 × ширина 150 × глубина 400 мм. 8e/2: высота 200 × ширина 300x глубина 400 мм. 8e: высота 200 × ширина 600 × глубина 400 мм. 16e: высота 400 × ширина 600 × глубина 400 мм. 24E: высота 600 × ширина 600 × глубина 400 мм.
◆ Структура шкафа задних выходов
Чтобы уменьшить ширину расположения шкафа переключения, основная шина шкафа переключения горизонтально установлена в верхней части шкафа переключения, а задняя половина шкафа - это кабельная комната, где подключены входящие и исходящие кабели. Передняя часть шкафа переключения - это устройство для устройства, где установлены функциональные единицы распределительного устройства. В этой системе кабельная комната на стороне шкафа переключения перемещается в задний шкаф, что значительно уменьшает ширину расположения шкафа переключения, чтобы еще больше соответствовать требованиям пространства подстанции.

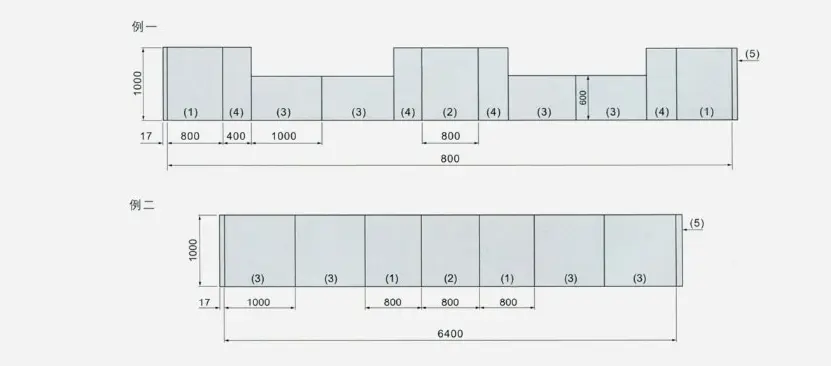

Шкаф с фидером имеет ширину 600 мм и глубиной 1000/1200 мм, с независимой главной автобусной комнатой в верхней части, которая изолирована из устройства. Эффективная высота установки камеры переднего устройства составляет 72E (e = 25 мм), которая отделена от задних кабельной камеры многофункциональной платой, в полной мере используя пространство установки шкафа переключателя с компактной структурой и гибкой конфигурацией блока. Кабельная комната на задней панели имеет дверь, которая удобна для установки и технического обслуживания. Ширина входящего шкафа определяется в соответствии с током кадра входящей единицы. Рекомендуемая ширина составляет 400/600/800/1000 мм, а глубина шкафа - 1000 мм.
● Тип ящика

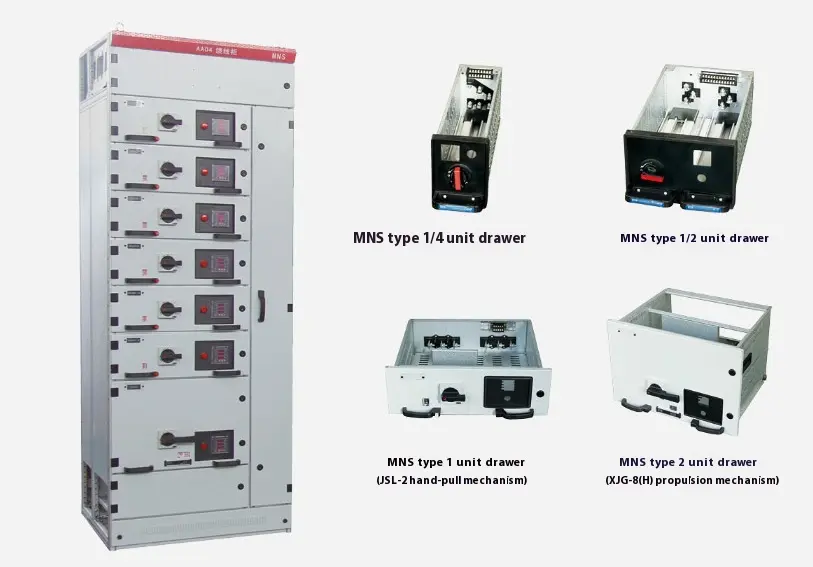

(1) 8e/4: Соберите 4 единицы ящика в пространстве высоты 8e.
(2) .8e/2: сборка 2 единиц в пространстве высоты 8e.
(3) 8e: Соберите ящик в пространстве высоты 8e.
(4) 16e: Соберите ящик на высоте 16e (400 мм).
(5) 24E: Соберите ящик на высоте 24E (600 мм). Пять видов ящиков могут быть собраны по отдельности в шкафу, а также могут использоваться для смешанной сборки. См. Приведенную ниже таблицу для максимального количества ящиков, которые могут быть размещены в шкафу для одной сборки.
Тип ящика |
8e/4 |
8e/2 |
8e. |
16e |
24 -й |
Максимальные единицы |
36 |
18 |
9 |
4 |
3 |
◆ Электрическая и механическая блокировка ящиков

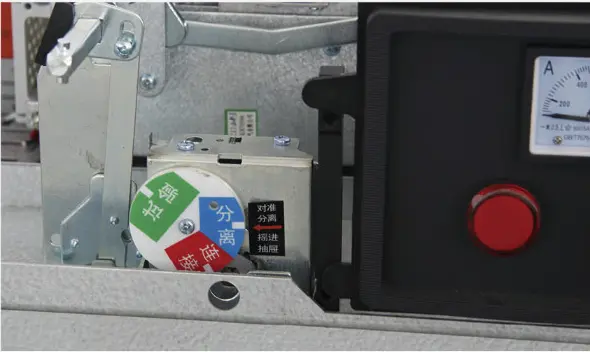

Блок ящика имеет надежную механическую межбегковую позицию, которая контролируется рабочей ручкой и имеет очевидное и точное закрытие, тестирование, чертеж и изоляцию. См. Рисунок для функции рабочего механизма. Чтобы укрепить меры предосторожности, замок могут быть добавлены после того, как управляемая ручка может быть добавлена до трех замков, как показано на левой рисунке. После того, как блок ящика наступит, он должен действовать в строгом соответствии с функцией работы и положением, указанным на рисунке 4 и рисунке 5, в противном случае он легко повредит структурные детали, поэтому, пожалуйста, обратите внимание при его использовании.
◆ 8E/4 и 8E/2 работайте функцию переключения
◆ 8And 16e, 24e управляйте функцией переключателя
◆ Схематическая диаграмма комбинированной режима
● Установка, использование и обслуживание
1. Когда устройство прибывает в пункт назначения, сначала проверьте, завершена ли упаковочная коробка. Если устройство не установлено немедленно, оно должно храниться в сухом и чистом месте.
2. Устройство рекомендуется установить вдали от стены, или оно может быть установлено на стене. Плоскость установки фундамента должна быть плоской, а горизонтальная ошибка из основного канала стали составляет 1/1000, а общая отклонность длины составляет 3 мм.
3. Рекомендуется использовать класс 8.8 и натяжную шайбу для крепления болта всех проводящих деталей, а рекомендуемый крутящий момент затягивает в таблице ниже:
Спецификация болта |
Затягивание крутящего момента |
M6 |
9.5 |
M8 |
25 |
М10 |
45 |
M12 |
80 |
M16 |
200 |
4. Оболочка на кабеле и определенное количество медных разъемов для вторичной цепи, поставляемой аксессуарами схемы MCC. (Чтобы адаптироваться к холодной прессовательной обработке медных суставов, для вторичных кабелей рекомендуются многоядерные гибкие провода).
5. После подключения кабеля нижняя часть устройства должна быть закрыта, чтобы не допустить ползания мелких животных в шкаф и вызвать несчастные случаи с коротким замыканием.
6. После установки или регулировки, перед тем как вставить в эксплуатацию, требуются следующие проверки и тесты:
▶ Проверьте, соответствуют ли электрическое оборудование и управляемая проводка, установленная на устройстве, требования заводских чертежей.
▶ Ручная работа различных переключателей должна быть гибкой, без аномалии или запуска.
▶ Проверьте, являются ли действия механического взаимосвязанного механизма и электрического взаимосвязанного устройства правильными и надежными, что должно соответствовать системным требованиям.
▶ Проверьте, соответствует ли сопротивление изоляции основной схемы и цепи управления указанными требованиями.
▶ Проверьте, находится ли электрическое оборудование, установленное на устройстве, в хорошем контакте и соответствует техническим требованиям самого электрического устройства.
▶ Проверьте, есть ли какое -либо посторонние вещи внутри устройства, и являются ли монтажные винты различных деталей.
◆ Инструкции по эксплуатации для выталкивания MCC:
(1) Только после того, как нижняя часть ящика правильно входит в гид, можно ли его толкнуть в шкаф, в противном случае ящик будет поврежден или не может быть вытащен.

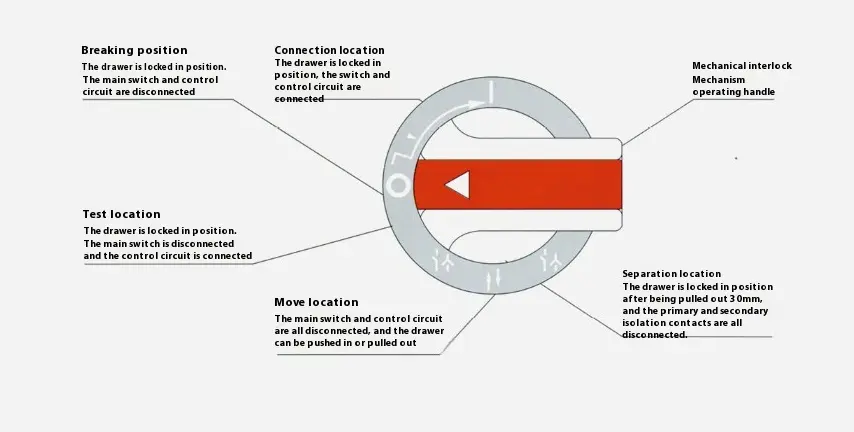

(2) См. Рисунок 4 для символов и функций на панели ящиков 8E/4 и 8E/2. Стрелка от положения разрыва «O» до рабочей позиции «I» на рисунке указывает на то, что рабочая ручка должна быть перенесена сначала, а затем повернуть с «O» на «I». При возвращении нет необходимости толкать его, просто поверните ручку «I» в «O», и после отпускания ручки.

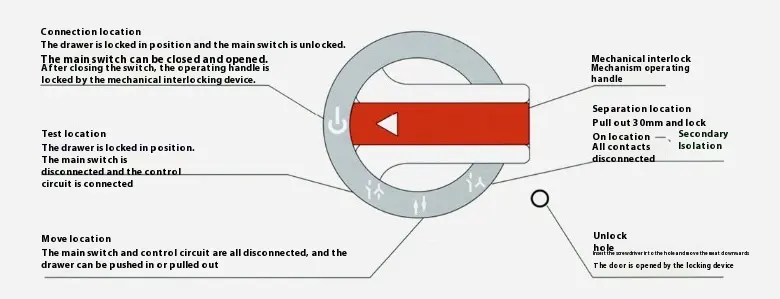

(3) См. Рисунок 5 для символов и функций на панели ящика 8E-24E. Когда ручка достигает рабочей позиции, механизм выпускает механический блокировка на главном переключателе, а затем основной переключатель может быть закрыт и открыт. Однако, когда основной переключатель закрыт, ручка взаимосвязанного механизма не может работать. На двери в нижнем правом углу есть небольшая пластиковая крышка, которая соответствует знаку, которая является механизмом разблокировки двери. Процесс работы заключается в следующем: когда ящик находится в рабочей позиции, если вы хотите открыть дверь, сначала вытащите небольшую крышку, затем вставьте отвертку в отверстие и переместите защелку вниз, чтобы открыть дверь. Обязательно покрыть небольшую пластиковую крышку после открытия двери, в противном случае исходный уровень защиты будет уничтожен.
● Транспортировка и хранение устройств
▶ Устройство не разрешается перекрывать и страдать от сильной вибрации.
▶ Угольная пластина транспорта должна использоваться при подъеме устройства после распаковки, а включенный угол двух стальных проводов и веревок должен быть ≤1200. Если используется грузовик -вилочный погрузчик, ролик или лом, его не разрешают выполнять непосредственно на подчинении устройства.
▶ Когда устройство установлено на месте, если вы хотите переместить положение на небольшое расстояние, вы можете подготовить его по четырем углам шасси.
▶ Электрические продукты и детали не разрешаются разобрать по желанию в устройстве.
▶ Дождь должен быть предотвращена влажным, и температура окружающей среды должна соответствовать соответствующим положениям этой выборки.
● Полнота продуктов
Шкаф с низким уровнем распределения питания типа MNS прикреплен со списком упаковки, сертификатом продукта, руководством по инструкции по продукту и необходимыми чертежами, а также ключ двери и запасные части, предоставленные в соответствии с списком поддержки.
