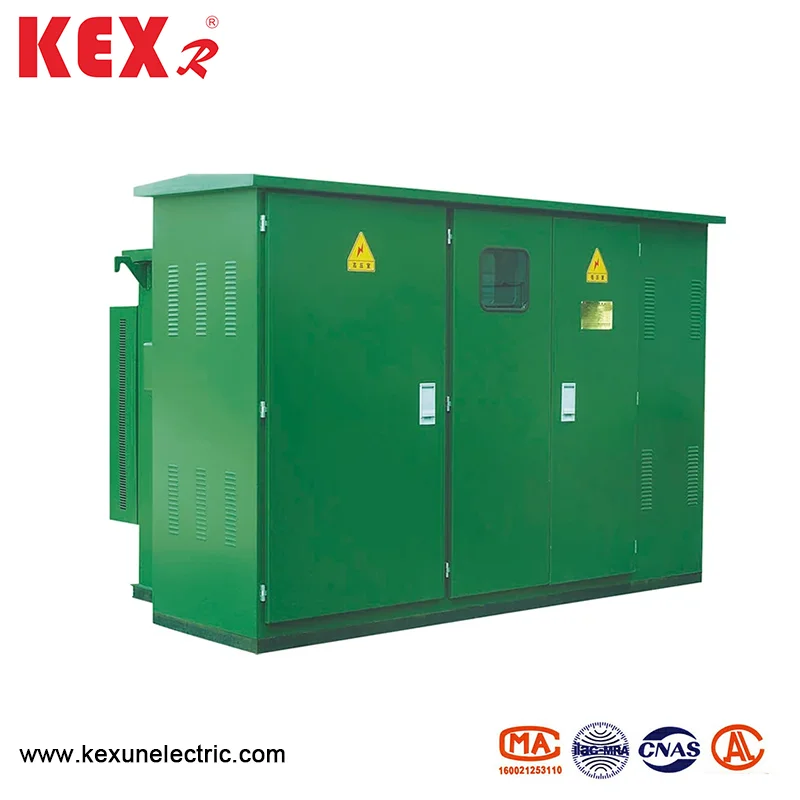

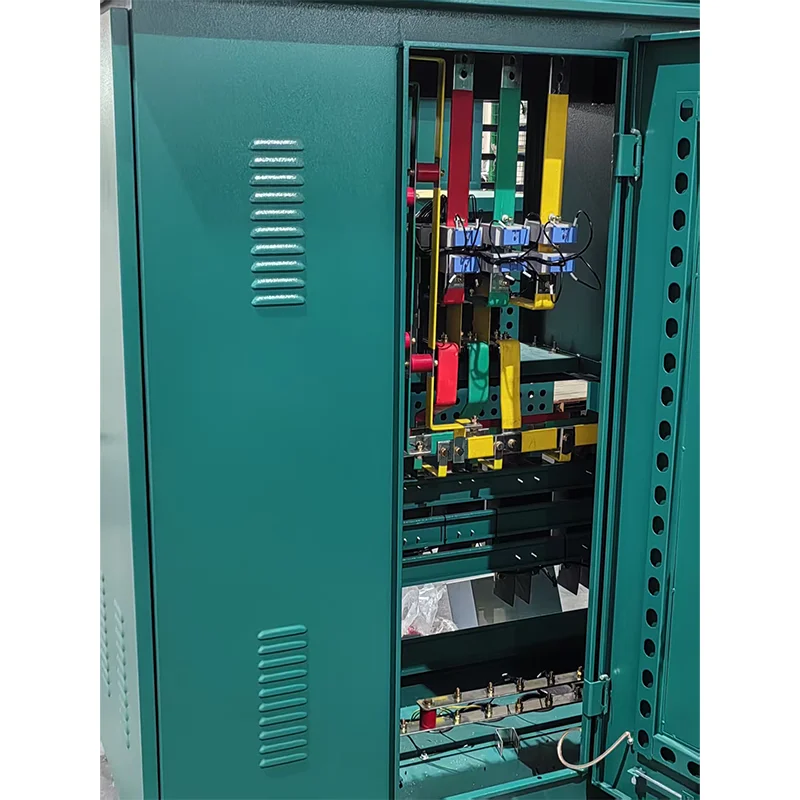

Предварительно установленная подстанция американского типа коробки

● Характеристики структуры продукта

◆ Предварительно установленная подстанция типа коробки ZBW-12 имеет компактную структуру и небольшой объем, которая составляет всего около 1/3 ~ 1,5 от бытовой европейской трансформатора коробки с той же мощностью, что значительно уменьшает пространство пола.

◆ Подстанция применяет полностью запечатанную и полностью изолированную структуру, без расстояния изоляции и надежно защищает личную безопасность.

◆ Высоковольтная проводка может использоваться как для кольцевой сети, так и для терминала, с гибким режимом питания и высокой надежностью.

◆ Отличная производительность трансформатора: низкий потерей, низкий уровень шума и низкая температура; Сильная перегрузка, сопротивление короткого замыкания и сопротивление воздействия.

◆ Соответствует всеми видам требований к подаче низкого напряжения, которые могут быть выбраны в соответствии со схемой или спроектированы самостоятельно.

● Таблица технических параметров

● предохранитель

Высокая сторона предварительно установленной подстанции типа коробки предоставляется с полной защитой от серийного соединения предохранителей и предохранителей для защиты резервного копирования, что является простым в принципе, экономичном и надежном; Предохранитель для защиты от резервного копирования представляет собой предохранитель высоковольтного ограничения высокого тока с большими разрывами. Только когда трансформатор снимается внутри, предохранитель плагина оснащен двойным предохранителем, который может обеспечить двойную защиту тока и температуры. После того, как двойной чувствительный предохранитель взорван, ядро ​​предохранителя можно легко заменить на месте.

● Структура и последовательность работы

1. макет

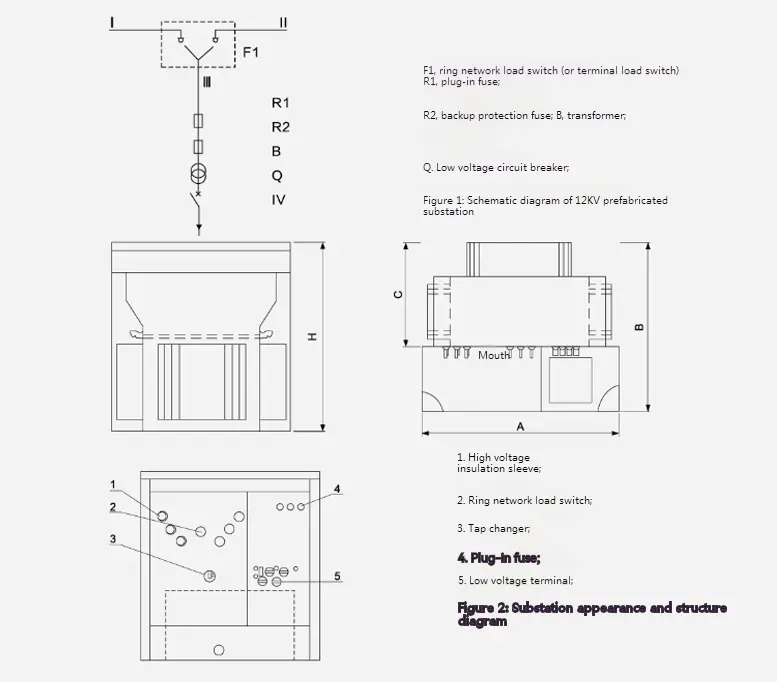

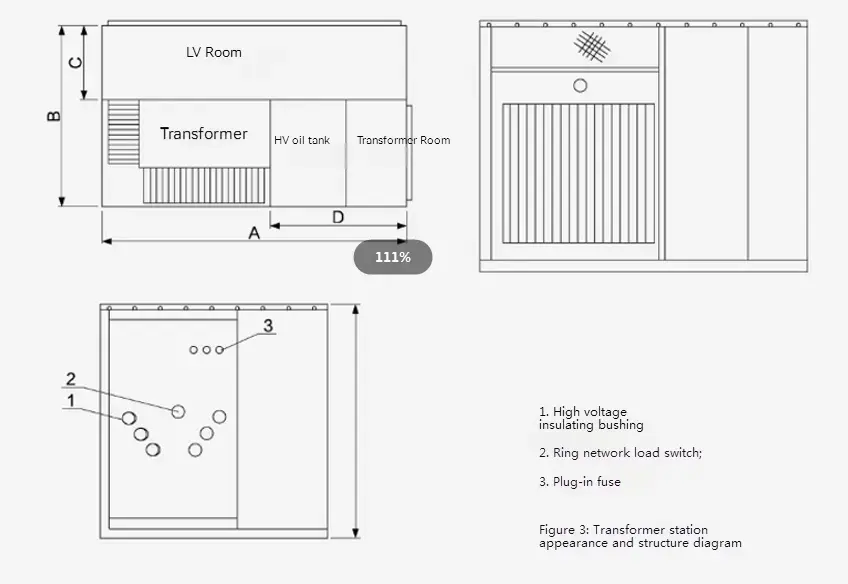

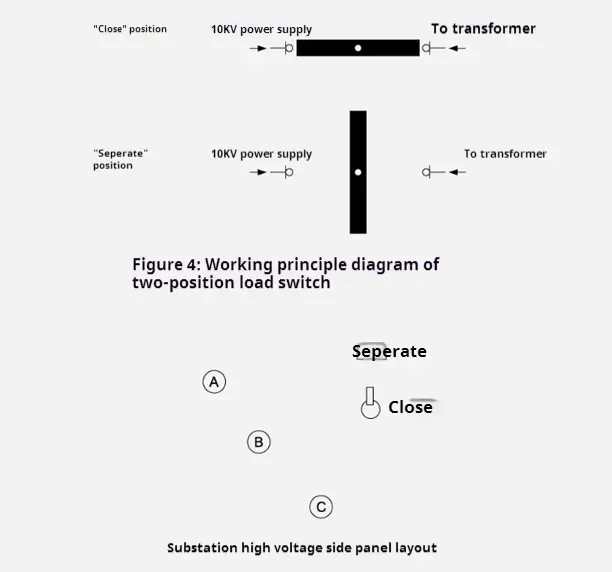

Для формы и структуры предварительно установленной подстанции типа American Box 10 кВ, см. Рисунок 2 и рисунок 3. Масляный резервуар делится на две части: верхняя часть-высоковольтный масляный резервуар, а нижняя часть-трансформаторный масляный резервуар. Две детали только электрически соединены, но масло блокируется. Схематическая диаграмма показана на рисунке 1, на которой линии «I» и «I»-это сетевые фидеры, «LL» ветви являются ветвями трансформаторов, а «V»-низковольтный выход. Подстанция может использоваться как в системе питания кольцевой сети, так и в терминальной системе, а конверсия очень удобна. Подача линии и ветви «Lⅲ» переключается с помощью переключателя нагрузки кольцевой сети. В то же время входящий терминал высоковольтной стороны трансформатора оснащен предохранителями резервного копирования и предохранителями подключаемых модулей для защиты от неисправности короткого замыкания и перегрузки и защиты от перегрузки ветви. В то же время также могут быть установлены высоковольтные устройства дисплея и молнии. Низковольтный конец трансформатора выходит после прохождения метра и автоматического выключателя схемы.

Размеры и вес

2. Трансформатор

Предварительно установленная подстанция American Type American Type Принимает новые трехфазные трансформаторы серии S9 и S11, затопленные нефтью, имеют преимущества низких потерь без нагрузки, низкого повышения температуры, низкого шума и низкой высоты. Потеря без нагрузки и потеря нагрузки трансформатора ниже, чем у исходного трансформатора S9, достигая внутреннего продвинутого уровня в настоящее время. Трансформатор имеет полностью герметичную структуру, которая эффективно изолирует загрязнение воздуха и деградацию изоляции, вызванную влажностью. Воздушная подушка 40-90 мм остается в верхней части масляного бака, которая может играть роль рассеивания тепла и охлаждения вместе с гофром оболочки масляного бака и может эффективно снизить внутреннее давление.

Размеры и вес

3. Резервное предохранитель

Он подключен последовательно с предохранителем плагина в ветви трансформатора (см. R1 и R2 на рисунке 2), чтобы сформировать предохранитель с полной диапазоной. Он дует только тогда, когда внутри подстанции есть недостаток короткого замыкания, поэтому вероятность выдувания очень низкая. Он установлен в верхнем масляном баке, и масляный бак должен быть открыт, если он должен быть обновлен.

4. Плагин предохранитель

◆ Его ядро ​​плавления обладает двойной чувствительностью (температура и ток), то есть он плавится, когда сторона нагрузки сбой (перегрузка или чрезмерная температура). Предохранительные платежные предохранители и защита от резервного копирования используются последовательно, которые могут защитить весь диапазон от небольшого тока (несколько раз в) до большого тока (несколько десятков килоавпы), а максимальный ток разрыва составляет 50 кА.

◆ Разумное сопоставление резервного предохранителя и предохранителя плагина напрямую влияет на производительность всей подстанции. См. Следующую таблицу для части руководящих принципов выбора предохранителей в предварительно установленной подстанции типа American Box 10 кВ. Примечание. Это не подходит для других типов подстанций.

● Сбросьте размер предварительно установленной подстанции американского типа коробки
