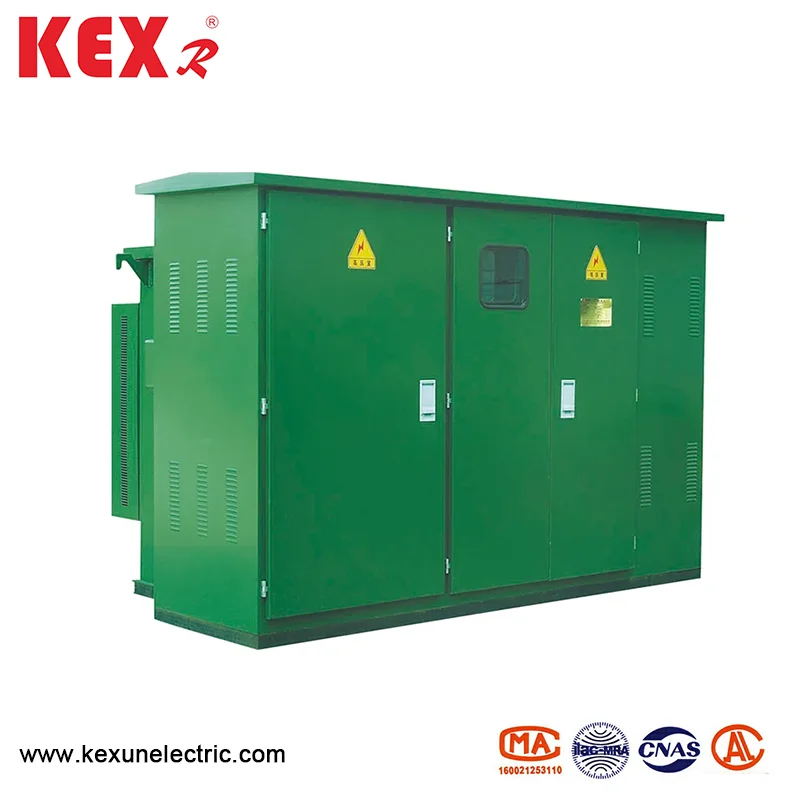

Предварительно установленный американский коробочный трансформатор

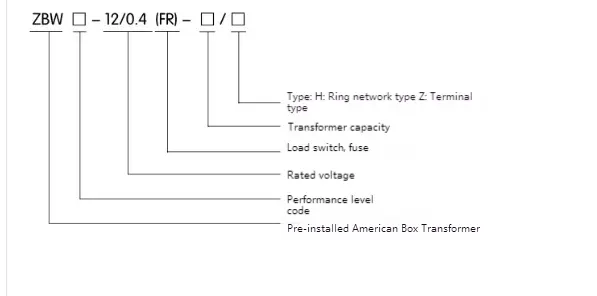

Модель и значение

● Условия использования окружающей среды

◆ Температура окружающей среды: предварительно установленный американский трансформатор коробки должен использоваться в окружающей среде между -30 ~ 40 ℃

◆ Высота: ниже 4000 м

◆ Скорость ветра: ниже 34 м/с

◆ Влажность: среднесуточная относительная влажность составляет не более 95%; Ежемесячная относительная влажность стоимость не более 95%

◆ Уровень ударного воздуха: горизонтальное ускорение составляет не более 0,4 м/с², а вертикальное ускорение не превышает 0,15 м/с/круг.

◆ Установка: в пределах 3 °

◆ Установка: окружающий воздух явно не загрязнен коррозионными и горючими газами, и на месте установки нет насильственной вибрации.

ПРИМЕЧАНИЕ. При заказе предварительно установленного американского трансформатора American Box за пределами вышеуказанных условий вы можете договориться с нашей компанией.

● Таблица технических параметров

◆ Трансформатор

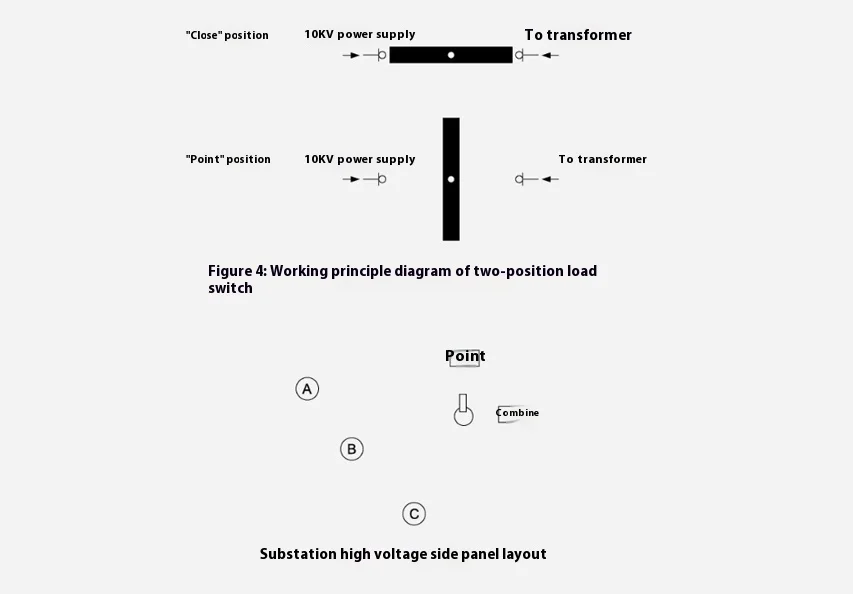

◆ Нагрузочный переключатель

Переключатель нагрузки предварительно установленного американского трансформатора коробки-это нефтяной, трехфазный переключатель сцепления и пружина эксплуатационный механизм; Он может быть открыт и закрыт с нагрузкой, а его раскрытие и скорость закрытия не имеют ничего общего с рабочей силой. Типы представляют собой двухэтажный четырехстаночный T-тип и V-тип V-типа.

◆ Благополучающий предохранитель

Предохранитель предварительно установленного американского трансформатора ящика подключен последовательно с предохранителем плагина в ветви трансформатора (см. R1 и R2 на рисунке 2), чтобы сформировать предохранитель с полной диапазоной. Он дует только тогда, когда внутри трансформатора есть недостаток короткого замыкания, поэтому вероятность выдувания очень низкая. Он установлен в верхнем масляном баке, и масляный бак должен быть открыт, если он должен быть обновлен.

◆ Подключите предохранитель

1. Ядро предохранителя предварительно установленного американского трансформатора ящика имеет две характеристики температуры и тока, то есть перегрузка происходит на конце нагрузки или тает, когда температура слишком высока. Предохранительные платежные предохранители и защита от резервного копирования используются последовательно, которые могут защитить весь диапазон от нескольких ампер до нескольких тысяч ампер, а максимальный ток разрыва составляет 50 кА.

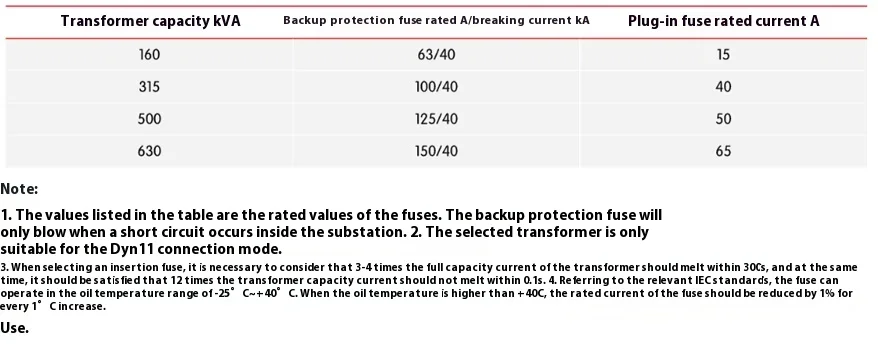

2. Разумное сопоставление предохранителя и предохранителя резервного копирования и предохранителя подключаемого модуля напрямую повлияет на производительность всего трансформатора. См. Следующую таблицу для части руководящих принципов выбора предохранителей в предварительно установленном американском трансформаторе American Box 10 кВ.

3. Предохранитель-это элемент, который может заменить ядро ​​предохранителя снаружи. При замене сначала потяните затяжное кольцо с снятым давлением верхнего топливного бака, чтобы сбалансировать давление внутри и снаружи топливного бака. Чтобы обеспечить безопасность операторов и оборудования, подключаемые предохранители должны быть подключены и отключены, когда нет нагрузки. Поэтому переключатель низкого напряжения должен быть отключен сначала, чтобы отключить полную нагрузку на стороне низкого напряжения. Затем ручка на сиденье предохранителя должна быть откручена рабочей ручкой, а затем повернута примерно на 90 градусов, чтобы устранить адгезию между прокладкой и внешней стенкой. Расплавление предохранителя должно быть вытянуто косо вверх на 70-80 мм, и он должен оставаться на несколько секунд. После того, как немного масла на расплаве сливается, расплав следует вытащить, чтобы избежать капель масла из других компонентов за пределами топливного бака. Протрите поверхность расплава чистой хлопчатобумажной тканью, а затем замените ядро. При замене обязательно обратите внимание на параметры, указанные в расплавленном ядре, и различные параметры не могут быть заменены. См. Приложение 3 для этапов замены. Вставьте расплавленное ядро ​​после замены в опору предохранителя, и когда ручка на расплавленном ядре превращается в позицию блокировки, убедитесь, что стиральная машина из нержавеющей стали находится близко к опоре предохранителя, а ручка подкрепляется на боссе, чтобы обеспечить, чтобы подстанция была полностью запечатана и свободна от влаги. Затем переключатель низкого напряжения снова закрыт, и в настоящее время источник питания может быть возобновлен.

4. Поскольку предварительно установленный американский трансформатор American-это трехфазная система, будь то плавный предохранитель для резервного копирования или предохранитель плагина, когда однофазная расплава расплавляется, трехфазная расплава должна быть заменена в целом, если только нельзя определить, что только однофазная расплава передала ток.
