Предварительно установленное американское шкаф

● Преимущества продукта

1. Предварительно установленное американское шкаф типа коробки имеет компактную и стандартную структуру, небольшую площадь, гораздо меньше, чем европейский тип с той же мощностью.

2. Запечатанная, изолированная структура, сильная безопасность.

3. Предварительно установленный шкаф американского типа коробки принимает трансформаторы с низким потерей, низким уровнем шума, низкой температурой, сильной перегрузкой, сопротивлением короткого замыкания и сильным воздействием устойчивости обеспечивает высокую производительность продукта.

4. Примите различные решения для удовлетворения индивидуальных потребностей клиентов и решения различных сценариев использования.

● Структура шкафа

◆ Общий макет

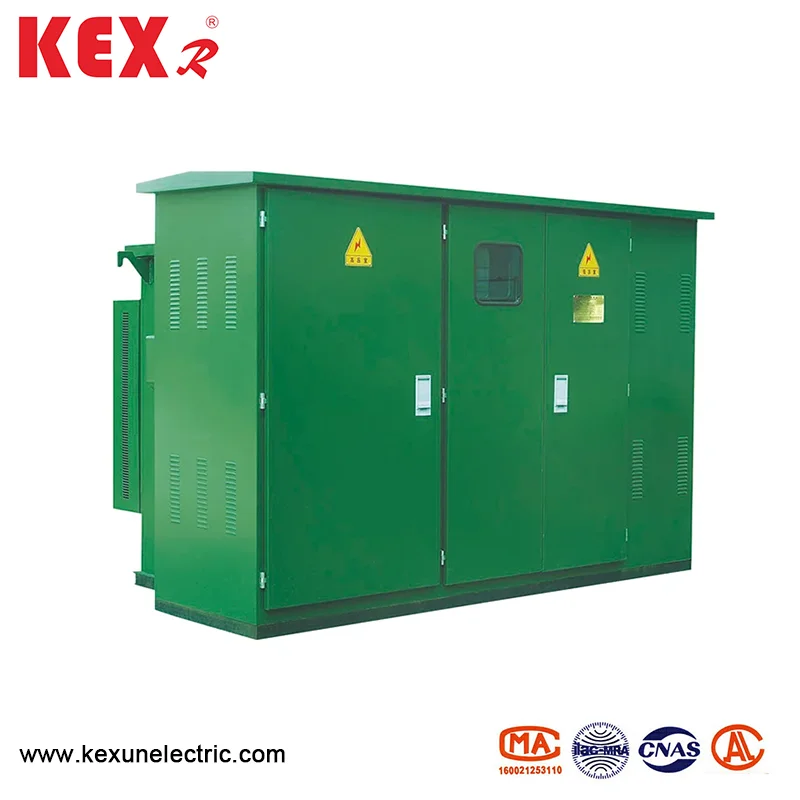

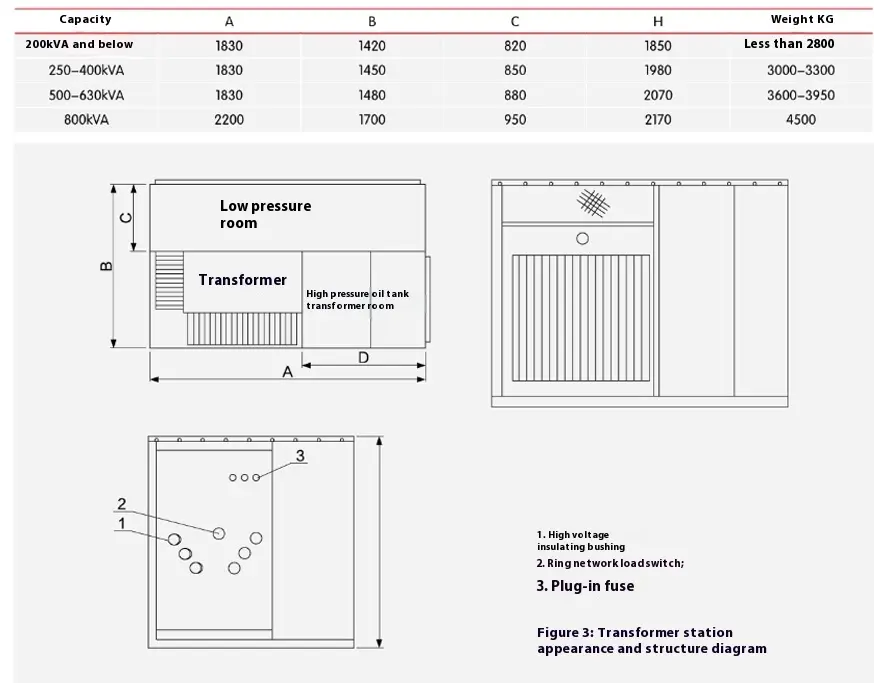

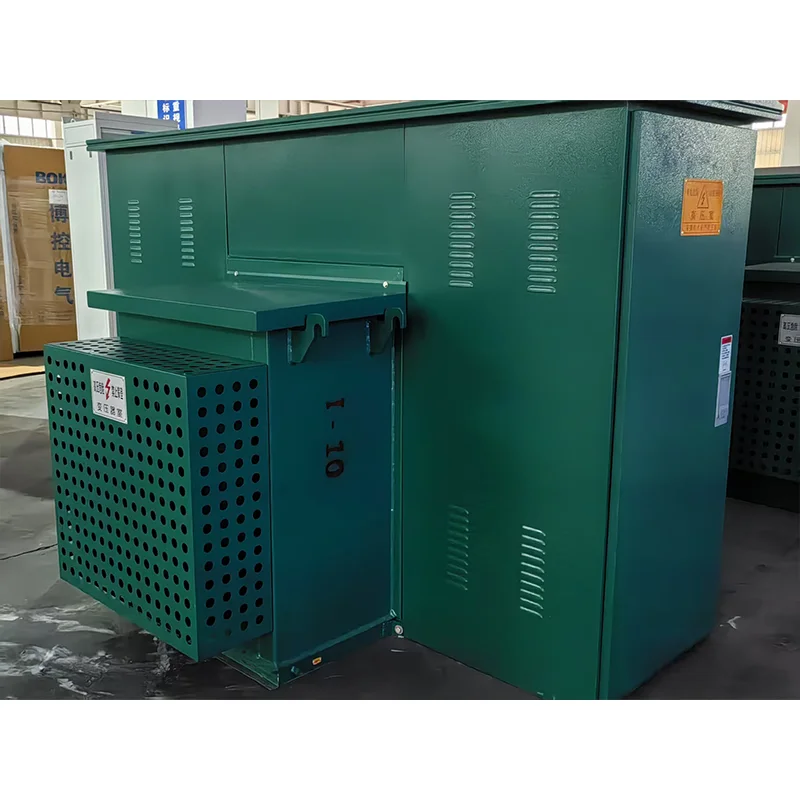

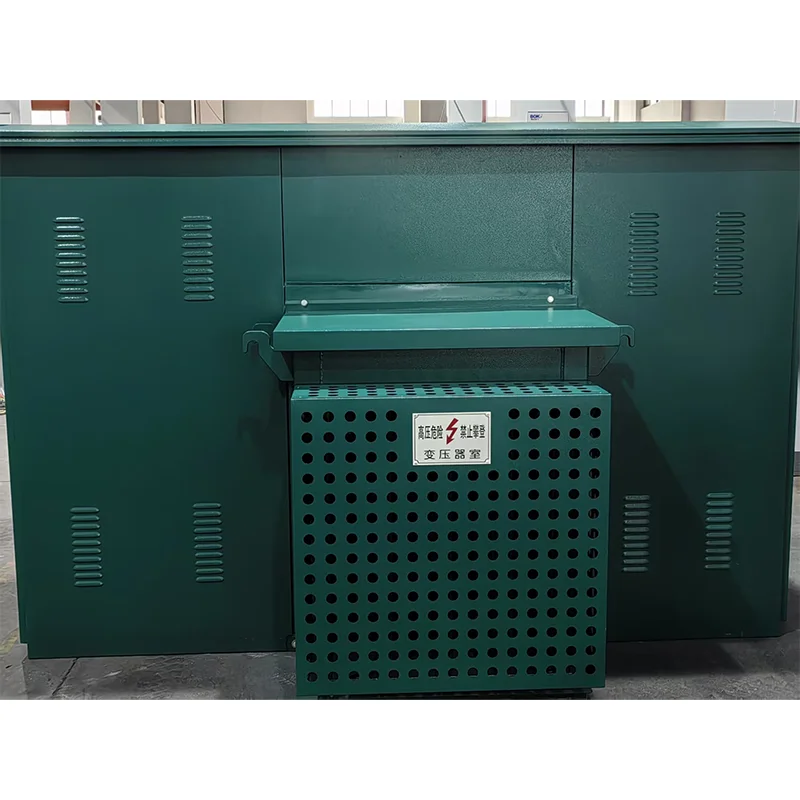

Внешний вид и структура предварительно установленного американского шкафа американского типа 10 кВ показаны на рисунках 2 и 3. Масляный бак делится на две части, верхняя часть представляет собой масляный бак высокого давления, а нижняя часть-танк трансформатор. Две детали только электрически соединены, а масло блокируется. Схематическая диаграмма показана на рисунке 1, на которой линии «I» и «I»-это сетевые фидеры, «LL» ветви являются ветвями трансформаторов, а «V»-низковольтный выход. Шкаф может использоваться как в системе питания кольцевой сети, так и в системе терминалов, а преобразование очень удобно. Подача линии и ветви «Lⅲ» переключается с помощью переключателя нагрузки кольцевой сети. В то же время входящий терминал высоковольтной стороны трансформатора оснащен предохранителями резервного копирования и предохранителями подключаемых модулей для защиты от неисправности и перегрузки короткого замыкания и перегрузки и над температурной защитой ветви. В то же время также могут быть установлены высоковольтные устройства дисплея и молнии. Низковольтный конец трансформатора выходит после прохождения метра и автоматического выключателя схемы.

◆ Трансформатор

Предварительно установленный американский шкаф типа коробки принять трехфазный трансформатор с нефтью серии S11 с низкой потерей, низким повышением температуры и принят низкий уровень шума. Полностью герметичная структура эффективно изолирует загрязнение воздуха и деградацию изоляции, вызванную влажностью. Гофрированный лист оболочки масляного бака имеет функции рассеивания тепла и охлаждения и эффективно снижает внутреннее давление.

◆ Двухстационарный переключатель нагрузки терминала

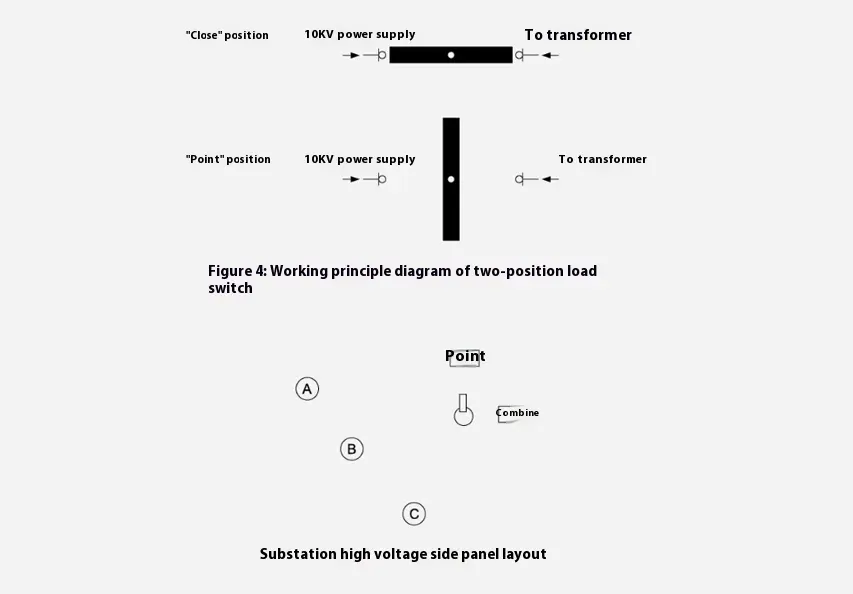

Его структурная диаграмма показана на рисунке 4, на котором «I» связан с входящим терминалом высокого напряжения. Во время работы пользователь вставляет специальную ручку работы в вращающийся вал переключателя нагрузки и поворачивает его на 90 градусов против часовой стрелки, а выключатель нагрузки поворачивается в положение «выключение». Переключатель нагрузки терминала только отключает ветвь трансформатора в режиме питания терминала или работает при замене ядра предохранителя плагина, поэтому выключатель отрицательного нагрузки терминала имеет только два положения выключения и ON, а рабочая сила также небольшая из-за его небольшого размера. Чтобы уменьшить загрязнение масла в масляном баке, предполагается, что пользователь отключил переключатель низкого напряжения перед работой нагрузки, чтобы уменьшить боковую нагрузку давления.

◆ Защита предохранитель

Защитный предохранитель предварительно установленного американского шкафа для коробки подключен последовательно с предохранителем плагина в ветви трансформатора (см. R1 и R2 на рисунке 2), чтобы сформировать предохранитель с полной дистанцией. Он дует только тогда, когда внутри шкафа есть недостаток короткого замыкания, поэтому вероятность выдувания очень низкая. Он установлен в верхнем масляном баке, и масляный бак должен быть открыт, если он должен быть обновлен.

◆ Вставьте предохранитель типа

Его ядро ​​плавления обладает двойной чувствительностью (температура и ток), то есть он плавится, когда сторона нагрузки не удается (перегрузка или чрезмерная температура). Предохранительные платежные предохранители и защита от резервного копирования используются последовательно, которые могут защитить весь диапазон от небольшого тока (несколько раз в) до большого тока (несколько десятков килоавпы), а максимальный ток разрыва составляет 50 кА.

Примечание:

1. Все в таблице перечислены рейтинги предохранителей. Предохранитель резервной защиты взорвался только тогда, когда в предварительно установленном шкафу типа коробки есть разлом короткого замыкания.

2. Выбранный трансформатор подходит только для режима соединения DYN11.

3. При выборе вставленного предохранителя следует учитывать, что в 3-4 раза ток полной пропускной способности трансформатора должен быть расплавлен в течение 300-х годов, и в то же время следует убедиться в том, что в 12 раз превышает ток полной емкости трансформатора, когда используется 0,1S.

4. Согласно стандартам IEC, предохранитель может работать в политическом диапазоне -25 ℃ ~+40 ℃. Когда температура масла выше +40 ℃, номинальный ток предохранителя должен быть снижен на 1% за каждое увеличение 1 ℃.

◆ Тип локтя и кабельная головка типа «T»

Входящие и исходящие линии высоковольтных и исходящих линий 12-километрового предварительно установленного американского типа коробки применяют входящие и исходящие линии кабеля, а питания высокого напряжения выводят из нефтяного бака с помощью эпоксидных изоляционных рукава. Чтобы облегчить тест на завод и прием пользователя, сами изоляционные рукава способны выдерживать напряжение мощности на 10 кВ, выдерживая напряжение и импульс молнии. Перед установкой кабельной головки необходимо знать, требуют ли пользователю молнии. При необходимости один набор изоляционных рукавов на входящих и исходящих линиях петли принимает тип двойного прохода, а другой набор принимает тип однопроходного.

Выберите локоть или Т-образную кабельную головку, которая соответствует секции кабеля, очистите его внутренние и внешние поверхности и поверхность изоляционного рукава с безводным этанолом, нанесите небольшую вакуумную силиконовую смазку 7501 на поверхности рукава и установите в соответствии со специальными характеристиками установки кабельной рабочей зоны. На другом конце двойного изоляционного рукава установите специальный полностью закрытый арест оксида цинка таким же образом. Смотрите инструкции для установки кабельной головки.

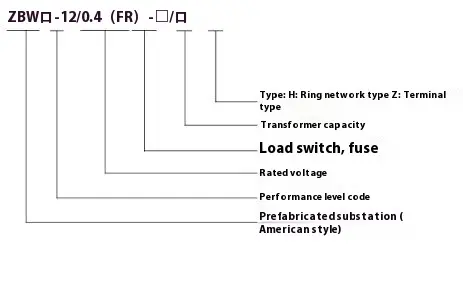

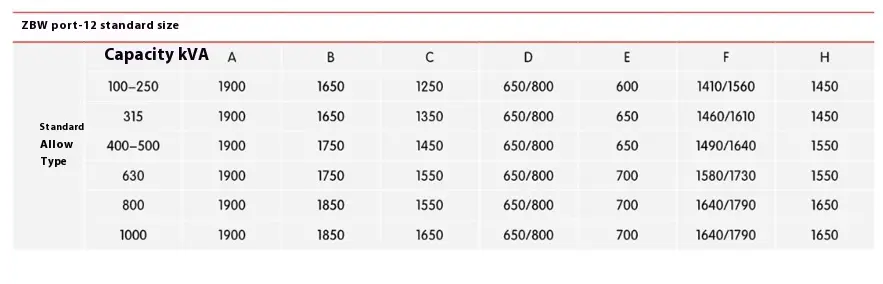

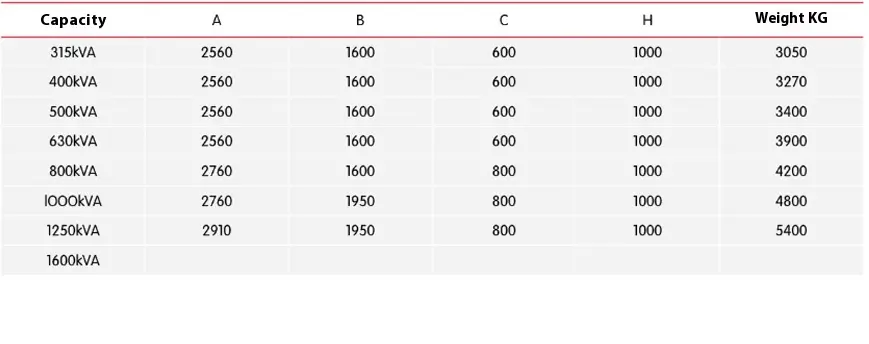

● Размеры предварительно установленного американского шкафы типа коробки
