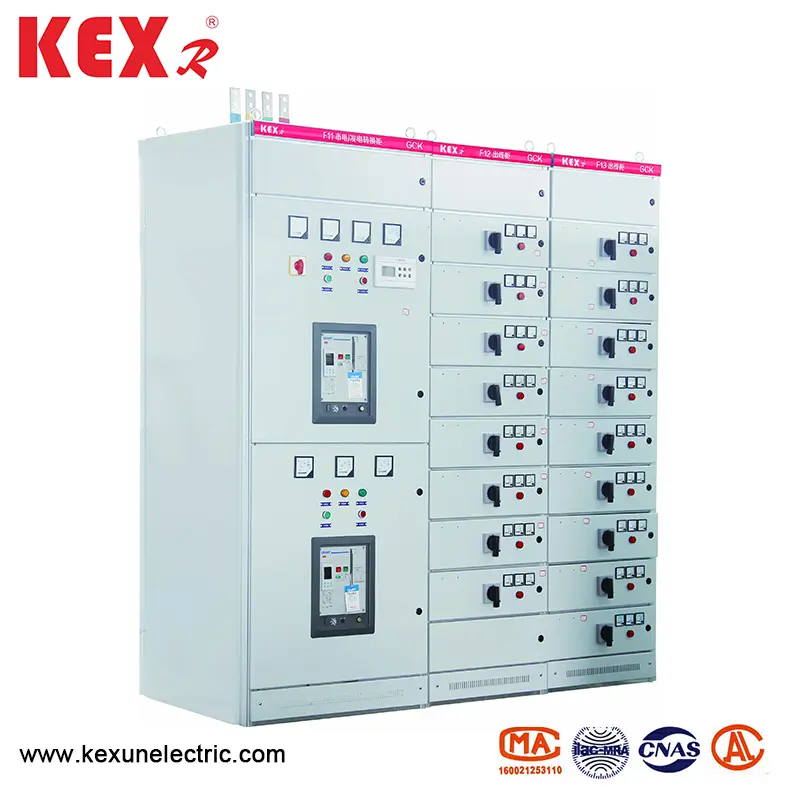

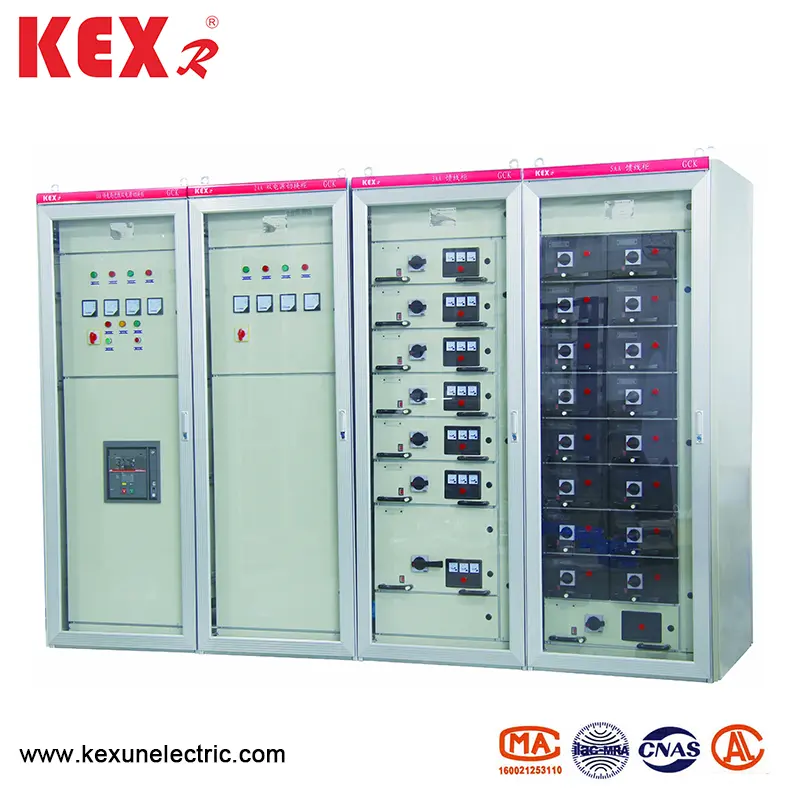

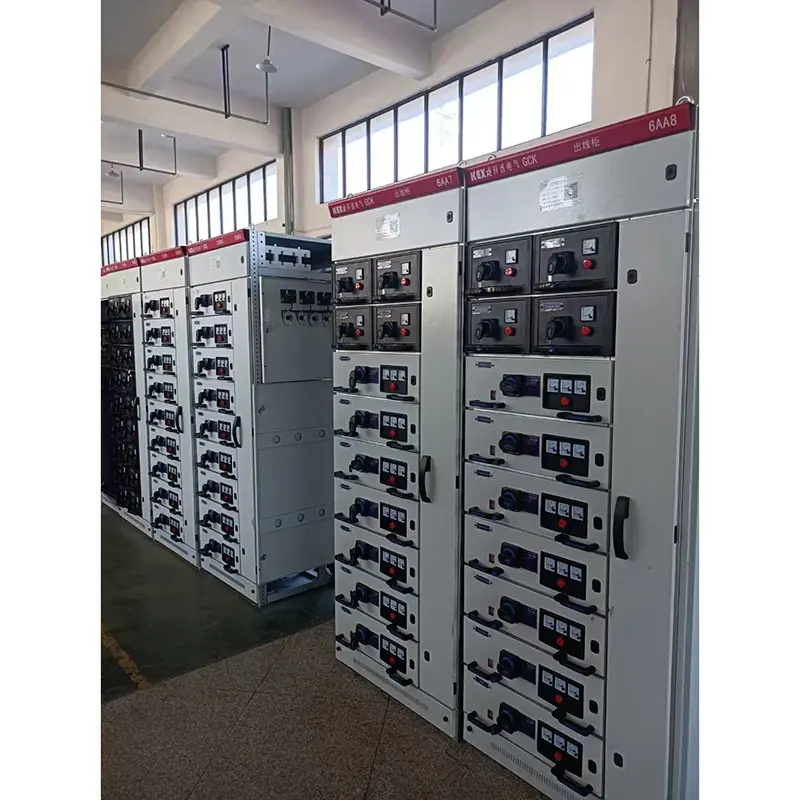

Распределительное устройство с низким напряжением

● Характеристики продукта

Этот распределительный устройства с низким напряжением имеет преимущества высокой пропускной способности, хорошей динамической и тепловой стабильности, передовой и разумной структуры, практической электрической схемы, серии, сильной универсальности, произвольной комбинации различных единиц схемы, большего количества цепей, содержащихся в одном распределительном устройстве, экономии напольного пространства, красивой внешности, высокой защите, безопасности и надежности, удобного обслуживания и таким образом. Этот продукт соответствует стандарту IEC439 NEMAICS2-322, а также соответствует GB7251-87 "Национальный стандарт" Национальный стандарт с низким напряжением ".

● Основные технические параметры

● Архитектурная функция

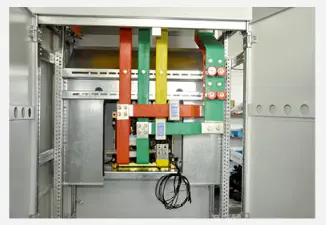

Основная распределительная рама распределительного устройства с низким напряжением распределяется в сборке. Все структурные части распределительного рамы соединены друг с другом винтами, чтобы сформировать основную раму. Затем, по мере необходимости, двери, перегородки, перегородки, ящики, монтажные кронштейны, автобусные стержни и электрические компоненты добавляются для сборки полного распределительного устройства. Этот распределитель LV имеет следующие характеристики:

▶ 1. Рама изготовлена ​​из профилированной стали, расположенной трехмерной угловой пластиной, и закреплена без сварочной структуры, что позволяет избежать деформации сварки и повышения точности установки.

▶ 2. Монтажные отверстия рам и деталей изменяются в соответствии с модулем E = 20 мм.

▶ 3. Внутренние структурные детали оцинкованы. После маринованного и фосфалирования внешний вид распыляется электростатическим эпоксидным порошком. 4. Во входящем распределительном устройстве центра мощности (ПК) верхняя область горизонтальной шины, а нижняя часть горизонтальной площади шины - это комната выключателя цепи. Выключатели поток могут быть оснащены внутренними DW15C, ME и другими сериями, а также могут быть оснащены различными автоматическими выключателями, произведенными иностранными электрическими компаниями в соответствии с потребностями пользователей, такими как выключатели серии F, производимые компанией ABB и интеллектуальные автоматические выключатели. В общем, блок ПК имеет основную цепь (включая шиновой муфт) с перевернутыми рядами. Когда номинальный ток составляет 630A-1600A, он занимает распределительное устройство с общим размером 800 × 1000 × 2200 (ширина x глубина x высота). Основная цепь без оборота занимает распределительное устройство с внешним размером 800 × 800 × 2000 (ширина, глубина и высота). Когда номинальный ток находится между 1600A-3150A, он занимает распределительный устройства с общим размером 1000 × 1000 × 2200 (ширина x глубина x высота). Нет основного распределительного устройства, которое переворачивается. Когда номинальный ток составляет 1600A-3150A, он занимает распределительное устройство с внешним размером 1000 × 1000 × 220 (ширина × глубина × высота). Основная цепь без оборота занимает распределительное устройство с внешним размером 1000 × 800 × 2200 (ширина x глубина x высота).

▶ 4. Структура распределительного устройства фидера в центре мощности (ПК) аналогична структуре входящего распределительного устройства. Когда ток кормления составляет 630A-1600A, распределение 1000 × 1000 × 2200 (ширина × глубина × высота) может быть оснащен двумя петлями, которые расположены вверх и вниз.

▶ 5. Распределительный устройства Центра управления двигателем (MCC) имеет два типа: распределительное устройство, установленное на стене, и не нагнетающееся распределительное устройство, верхняя часть которого представляет собой горизонтальную площадь шины, а область функциональной единицы ящика ниже горизонтальной области шины, ширина которой составляет 600 мм, а высота области функциональной единицы ящика-1840 мм. Когда корпус распределительного устройства установлен на стене, левая часть распределительного устройства представляет собой функциональную площадь, а правая часть имеет площадь кабеля шириной 200 мм. Общие размеры распределительного устройства составляют 800/500/2200 (ширина/глубина/высота). Когда распределительное устройство установлено вдали от стены, ширина распределительного устройства составляет 600 мм, а зона розетки кабеля находится в задней части распределительного устройства. Общие размеры распределительного устройства составляют 600 × 800 (1000) × 2200 (ширина x высота x). Существует два вида глубины распределительного устройства: 800 и 1000. Мы предлагаем, чтобы пользователи выбирали распределительное устройство с глубиной 1000, чтобы соответствовать глубине распределительного устройства ПК. Когда ящик вытягивается из распределительного устройства, живая часть в распределительном устройстве не выставлена, что является безопасной и надежной.

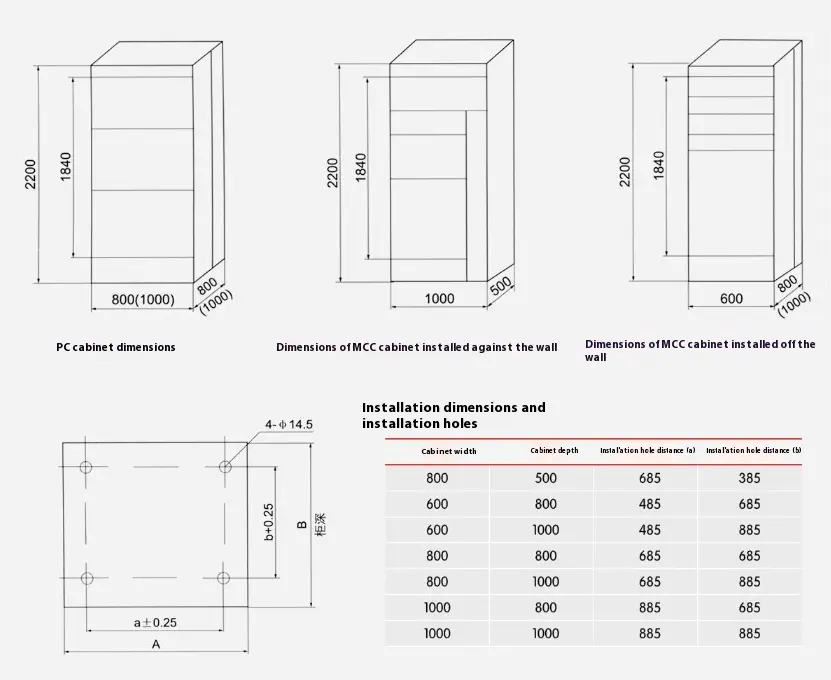

● Общие размеры распределительных устройств LV, размеры установки

● Схематическая схема низкого напряжения вытягивающего распределительного установки

● Осторожно

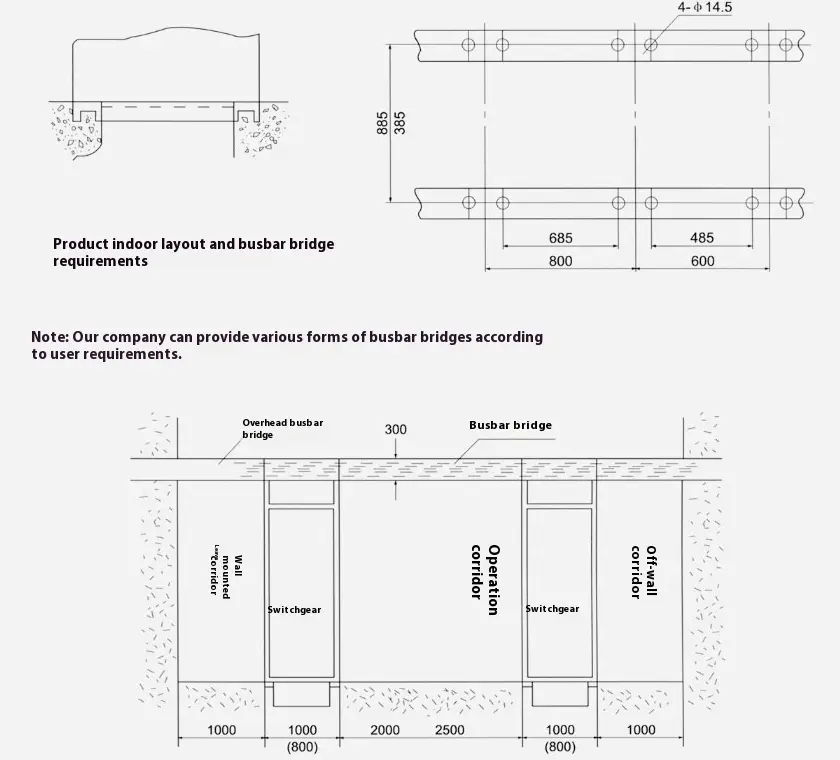

▶ При установке этого продукта горизонтальная линия между распределительными устройствами низкого напряжения должна быть прочно и надежно подключена.

▶ Дверь этого продукта имеет функцию взаимодействия с основным переключателем, то есть дверь может быть открыта только при условии отказа питания. Другая сторона этого продукта - это винтовое уплотнение, которое не имеет взаимосвязанной функции с основным переключателем. Поэтому, пожалуйста, отсоедините источник питания при разборке боковой пластины этого продукта для технического обслуживания.

▶ Непрофессионалы не должны открывать распределительный устройства для технического обслуживания.
