AC с низким распределением распределения низкого напряжения

● Использование условий распределительного устройства распределения низкого напряжения типа GGD.

▶ Температура окружающего воздуха не должна быть выше +40 ℃ или ниже -5 ℃, а средняя температура в течение 24 часов не должна быть выше +35 ℃

▶ Высота установки и места использования в помещении не должна превышать 2000 м ；;

▶ Относительная влажность окружающего воздуха не должна превышать 50% при самой высокой температуре +40 ℃, и более высокая относительная температура должна быть допускается при более низкой температуре (например, 90% при +20 ℃), учитывая, что влияние подозрительной росы может иногда происходить из -за изменений температуры;

▶ Когда оборудование установлено, наклон с вертикальной плоскостью не должен превышать 5:

▶ Оборудование должно быть установлено в месте, где нет насильственной вибрации и воздействия, и где этого недостаточно для корродирования электрических компонентов;

Примечание. Когда пользователи имеют особые требования, они могут договориться с производителем.

● Основные электрические параметры

● Функция дизайна

▶ Распределительный устройства с низким напряжением типа GGD Type AC находится в форме общего шкафа, а рама собирается локальной сваркой с 8MF холодной стали. Запчасти для рамки и специальные вспомогательные детали поставляются назначенным производителем стали для обеспечения точности и качества шкафа. Компоненты универсального шкафа разработаны в соответствии с модульным принципом, и есть 20 монтажных отверстий. Универсальный коэффициент высок, что может сделать завод реализовать предварительную работу, что не только сокращает цикл производства, но и повышает эффективность работы.

▶ Конструкция распределительного устройства с низким напряжением распределения типа GGD полностью учитывает рассеивание тепла при работе шкафа. На верхних и нижних концах шкафа существует различное количество слотов охлаждения. Когда электрические компоненты в шкафу генерируют тепло, горячий воздух поднимается и разряжается через верхний слот, в то время как холодный воздух непрерывно пополняется в шкаф через нижний слот, так что герметичный шкаф образует естественный вентиляционный канал снизу вверх, чтобы достичь цели охлаждения.

▶ Согласно требованиям современного дизайна моделирования промышленных продуктов, распределительный устройства с низким напряжением распределения GGD типа AC применяет метод золотистого сечения для разработки формы шкафа и размера деления каждой части, что делает весь шкаф красивым и щедрым.

▶ Дверь шкафа подключена к раме вращающимся шарниром, что удобно для установки и разборки. Резиновая полоса с фрагментальной резиновой полосой встроена в подол двери. Когда дверь закрыта, полоса между дверью и рамой имеет определенный ход сжатия, который может помешать дверью непосредственно столкнуться с шкафом и улучшить уровень защиты двери.

▶ Дверь прибора, оснащенная электрическими компонентами, соединена с рамой несколькими прядями мягких медных проводов, а установки в шкафу подключены с рамой с помощью винтов, так что весь шкаф представляет собой полную систему защиты заземления.

▶ Верхний слой шкафа изготовлен из оранжевой оранжевой краски из полиэстера, которая имеет сильную адгезию и хорошую текстуру. Весь шкаф находится в подсветлом тоне, что позволяет избежать ослепительного эффекта и создает удобную визуальную среду для дежурного персонала.

▶ Верхняя крышка шкафа может быть удалена при необходимости, что удобно для сборки и регулировки основной шины на месте. Четыре угла вершины шкафа оснащены подъемными кольцами для подъема и доставки.

▶ Уровень защиты шкафа - IP30, и пользователи также могут выбирать между IP20 и IP40 в соответствии с требованиями среды использования.

● Установка и использование

После того, как продукт прибывает в приемное место, он должен сначала проверить, является ли упаковка нетронутой, и уведомить соответствующие отделы, чтобы найти причины во времени, когда возникают проблемы. Для продуктов, которые не установлены немедленно, их следует размещать в соответствующих местах в соответствии с положениями нормальных условий использования.

◆ Установка продукта

Установка продуктов должна проводиться в соответствии с схемой установки (см. Прикрепленную рисунок), а базовые каналы стали и болты должны быть предоставлены пользователями. Когда основная шина установлена ​​в целом ряду с оловянным покрытием, перекрывающаяся поверхность должна быть отремонтирована и выровняется, очищена, покрыта нейтральной вазелиной или предпринята другими мерами, а затем закреплена болтами.

◆ Продукты должны быть проверены и протестированы на следующие элементы после установки и перед тем, как они введены в эксплуатацию.

▶ Проверьте, упала ли верхняя краска шкафа и сухой шкаф и чист.

▶ Гибкий механизм электрических компонентов, и не должно быть никакого запуска или чрезмерной эксплуатационной силы.

▶ Будь то нахождение основных и вспомогательных контактов основных электрических приборов надежным и точным.

▶ Правильны ли соотношение и полярность индикации прибора и трансформатора.

▶ Хорошо ли подключение к шине, и поддерживает ли изоляция, монтажные детали и аксессуары установлены прочно и надежно.

▶ Совместно, соответствует ли вспомогательный контакт требованиями, является ли спецификация ядра предохранителя, является ли правильным, соответствует ли значение настройки реле, и является ли действие надежным и точным.

▶ Сохраняет ли контакт схемы требованиях электрической схемы.

▶ Смотри ли систему защиты соответствует требованиям.

▶ Используйте 500-вольт-мегометр, чтобы измерить значение сопротивления изоляции не менее 1 мегометра.

◆ Меры предосторожности для использования

(1). Этот продукт не установлен на стене, работает с одной стороны (передняя сторона) и поддерживается с двойными дверями. Только квалифицированные специалисты могут ввести или открывать канал обслуживания продукта и дверь шкафа для работы, осмотра и технического обслуживания.

(2). Воздушный переключатель через много раз, сделает основной контакт локальных ожогов и производит углеродные вещества, увеличивает сопротивление контакта, должно быть регулярным обслуживанием и ремонтом воздушного переключателя в соответствии с его инструкциями по эксплуатации.

◆ Полный набор продукта

▶ Упаковочный список

▶ Сертификат продукта

▶ Инструкции для использования

▶ Отчет о тестировании фабрики

▶ Соответствующие электрические рисунки

▶ Клавиши двери шкафа, рабочие ручки и запасные части, указанные в контракте.

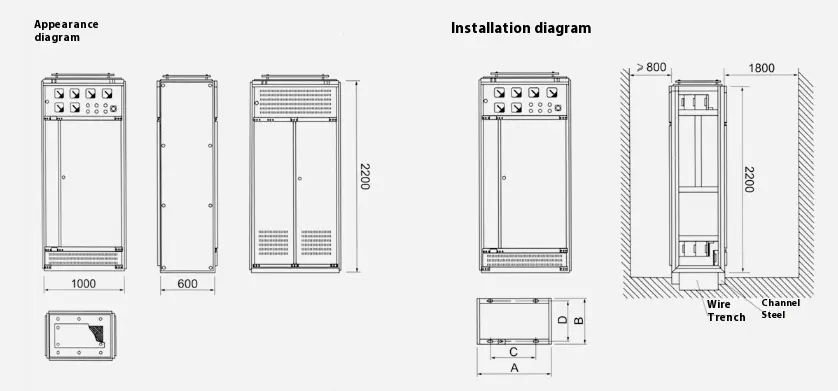

● Схема схемы наброски и установки
