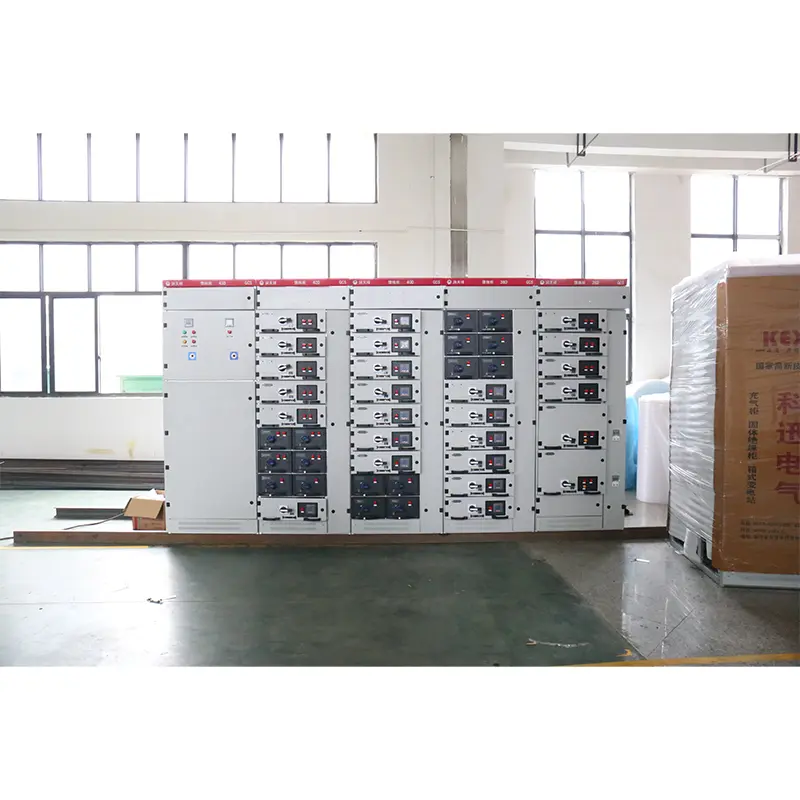

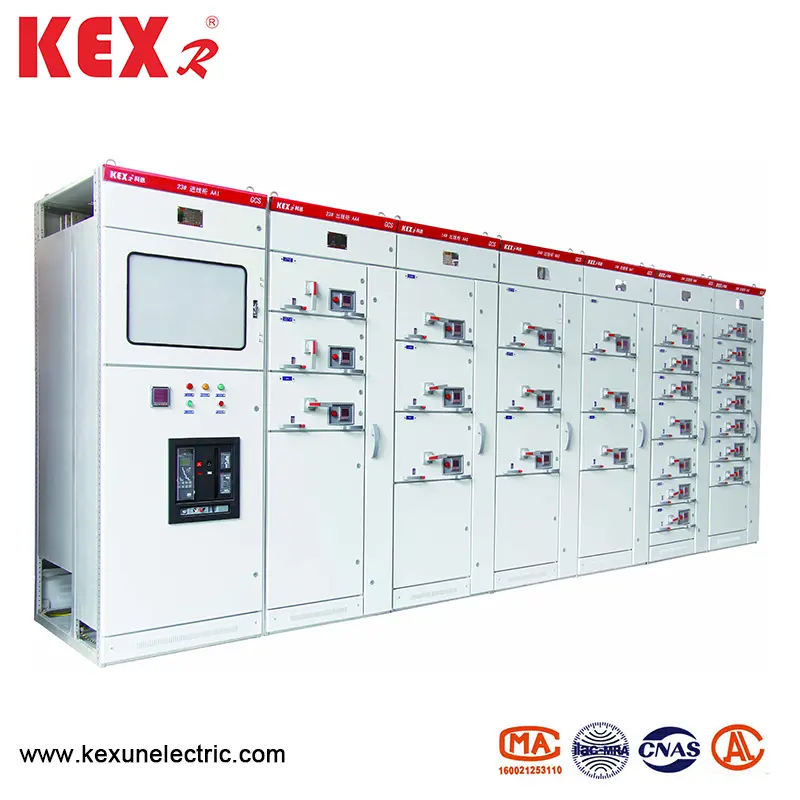

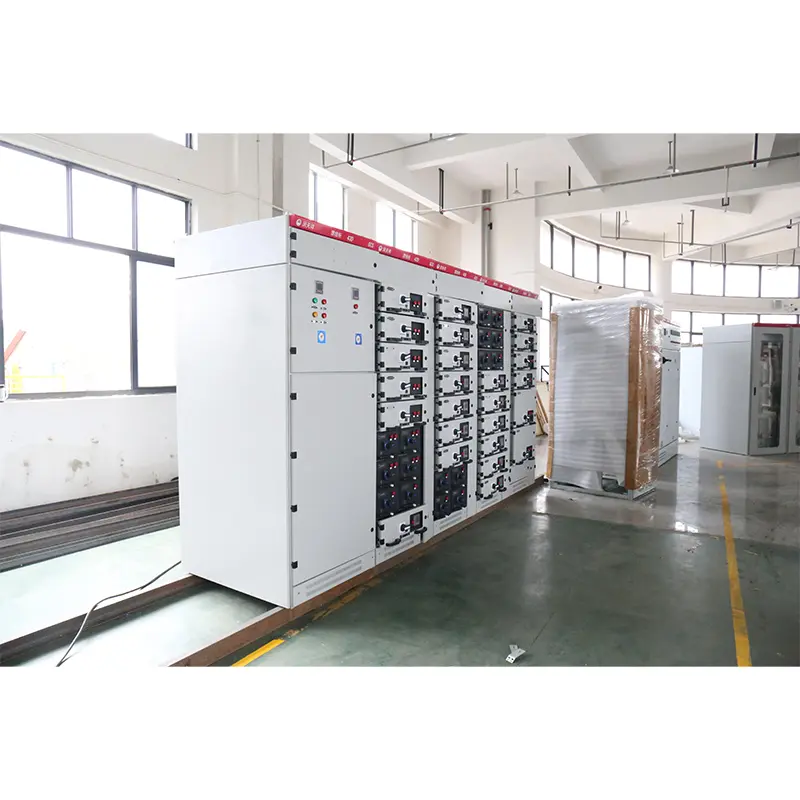

Шкаф для выключения низкого напряжения

● Индекс производительности

Конструкция шкафа извлечения низкого напряжения типа GCS соответствует следующим стандартам:

▶ IEC439-1 Низковольтный распределительный устройства и контроль контроля

▶ GB7251 Низковольтный распределитель

▶ ZBK36001 Низковольтный вывод распределительного устройства

● Основные параметры

● Основная структура

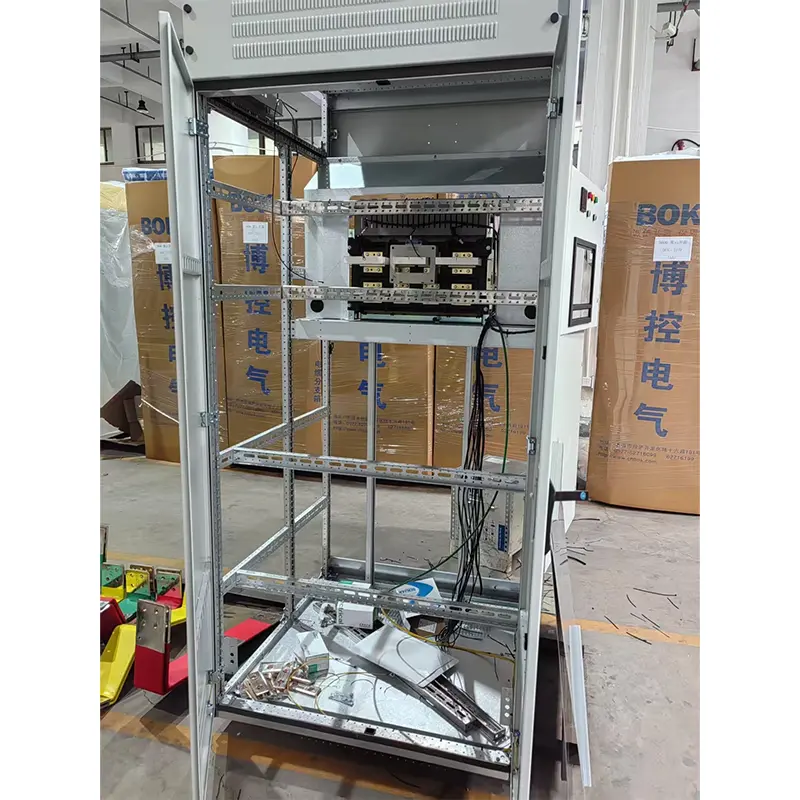

▶ Основная рама типа GCS типа малово напряжение шкафа для выключения извлечения 8 млн. Тип типа открытого секции, а две стороны стали секции имеют отверстия установки с модулем 20 мм и 100 мм и ①9,2 мм соответственно, поэтому внутренняя установка является гибкой и удобной.

▶ Основная рама предназначена в двух формах сборки, а именно: полностью собранная структура и частично сварная структура (боковая рама и поперечная луча) для пользователей.

▶ Каждая функциональная комната устройства изолирована друг от друга, а его отсеки делятся на функциональную отделку, автобусную комнату и кабельную комнату. Функции каждой камеры относительно независимы.

▶ Горизонтальная основная шина расположена по горизонтали за шкафом, что является основной мерой, чтобы основной цепь устройства имела высокую прочность на короткие замыкания.

▶ Конструкция кабельного отсека делает очень удобным для кабелей подниматься и вниз.

▶ Серия размеров общего шкафа устройства (см. Таблицу ниже):

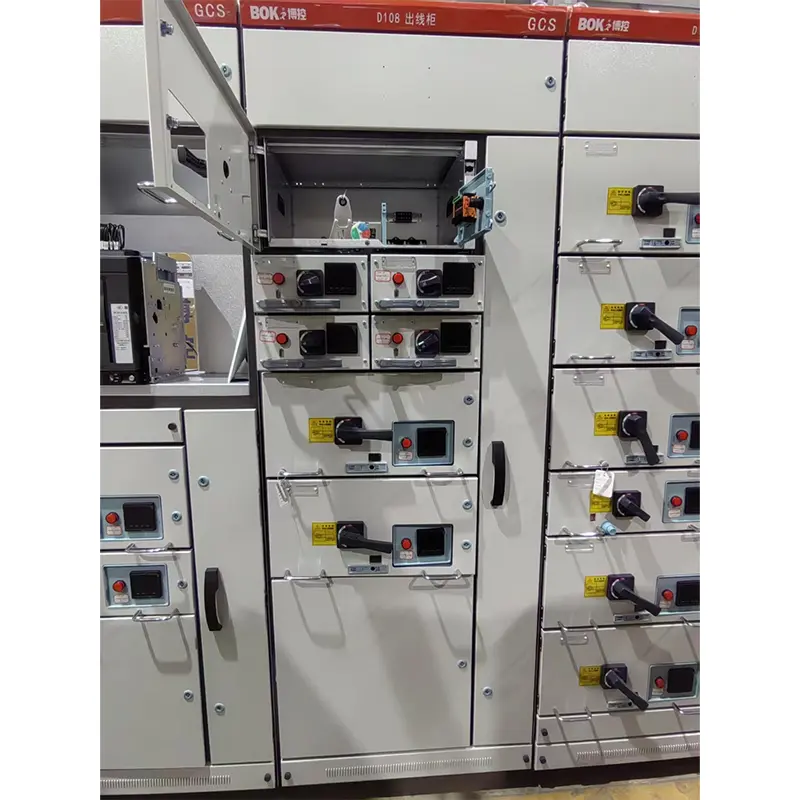

● Функциональный блок

1. Высота ящика составляет 160 мм. Он разделен на 1/2 единицы, 1 единицу, 3/2 единицы, 2 единицы, 3 единицы и пять серий размеров. Номинальный ток единичной цепи составляет 400А или меньше.

2. Ящик меняется только в размере высоты, а его ширина и размер глубины остаются неизменными. Ящики с одинаковыми функциональными единицами имеют хорошую взаимозаменяемость.

3. Каждый шкаф MCC может быть оснащен не более 11 ящиками с одной единицей или 22 1/2 ящиками. Где более чем одна единица ящика принимает многофункциональную заднюю пластину.

4. Согласно току, впускные и выходные линии ящика применяют различное количество плагинов с той же структурой чипа.

5. 1/2 Блок Ящика и кабельная комната соединены адаптером ZJ-2 с конструкцией задней пластины.

6. Соединение между ящиком устройства и кабельной комнатой принимает адаптер ZJ-1 с таковым размером или структурой трубки в соответствии с током оценкой.

7. Блок ящика оснащен механическим взаимосвязанным устройством.

● Основные электрические компоненты

Принцип отбора основных электрических компонентов основан на импортированной технологии, которая может быть произведена последовательно в Китае и удовлетворить требования высокой производительности устройства

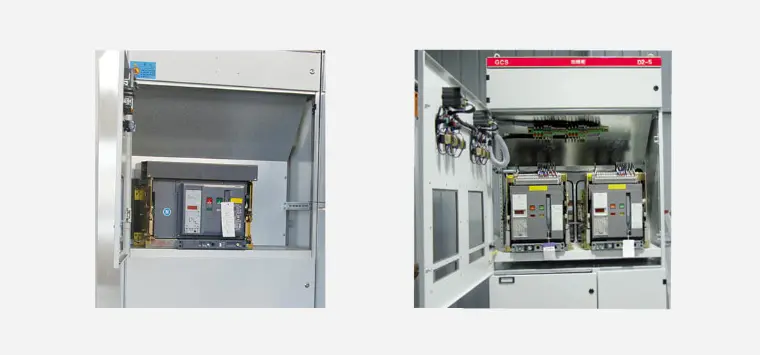

▶ Выключатель питания и блок фидера в основном выбирает серию AH. Другая серия M, выпущенная Schneider Company и F Series, созданная Abb Company с более продвинутой производительностью, также может быть выбрана. AH Sucure автоматический выключатель имеет характеристики хорошей производительности, компактной структуры, легкого веса и сильных серий. Цена относительно низкая, обслуживание и использование удобны, и все индексы производительности могут соответствовать требованиям этого устройства.

▶ Блок ящика (блок управления двигателем, блок частичного подачи). В основном выбирают выключатели серии CM1 и TG.TM30 пластиковых схем корпусов, а некоторые выбирают NZM, произведенную Moeller Company. Серия 100А. Эти переключатели имеют характеристики хорошей производительности, компактной структуры, короткого артирования или отсутствия артирования, а также высоких технических и экономических показателей, которые могут соответствовать требованиям этого устройства.

▶ Изолирующий переключатель и изолирующий переключатель предохранителя должны быть Q Series. Эта серия обладает высокой надежностью и сильной способностью к разрыву и может реализовать механическую блокировку.

▶ Основным предохранителем является серия NT. 5. Контакторы AC должны быть из серии B и LCI-D ..

● Характеристики шкафа для извлечения низкого напряжения типа GCS.

1. Улучшите теплоемкость адаптера и значительно снимите дополнительное повышение температуры, вызванное повышением температуры адаптера до разъема, кабельной головки и проставки.

2. Разделение между функциональными единицами и компартментами является ясным и надежным, и сбой одной единицы не повлияет на работу других единиц, так что сбой ограничен минимальным диапазоном.

3. Горизонтальное расположение шин заставляет устройство иметь хорошую динамическую и тепловую стабильность и может противостоять воздействию тока короткого замыкания 80/176 кА.

4. Количество схем в одном шкафу 4.MCC составляет целых 22, полностью учитывая потребности автоматических электрических дверей (машины) в выработке электроэнергии, нефтехимических системах и других отраслях с большой единичной мощностью.

5. Соединение между устройством и внешним кабелем завершено в кабельном отсеке, а кабель может идти вверх и вниз. Текущий трансформатор установлен в кабельном отсеке, что облегчает установку и обслуживание.

6. В той же системе распределения мощности ток короткого замыкания может быть ограничен в соответствии с соответствующими реакторами, ограничивающими ток, напряжение шины может быть стабилизировано при определенном значении, а требования к прочности компонентов короткого замыкания могут быть частично уменьшены.

7. Блок ящика имеет достаточное количество вторичных разъемов (32 пары для блока 1 и выше и 20 пар для блока 1/2), которые могут соответствовать требованиям компьютерного интерфейса и автоматического цикла управления для количества контактов

● вспомогательная цепь

Дизайн вспомогательной схемы соответствует техническим правилам для вспомогательной энергоэффективной конструкции тепловых электростанций и других соответствующих технических правил проектирования. Он подходит для низковольтной энергосистемы электростанций и подстанций, а также системы распределения мощности низкого напряжения на фабриках, шахтах и ​​высотных зданиях. Схема вспомогательной схемы заводов и шахт разработана в соответствии с схемой основной цепи, которая разделена на функциональные единицы входящей линии питания, линии фидера (ПК) и линии подачи двигателя (MCC).

● Пакет продукта

Производитель должен предоставить следующие документы и аксессуары при поставке:

▶ Список устройств

▶ Сертификат продукта

▶ Инструкции для использования

▶ Отчет о тестировании фабрики

▶ Соответствующие электрические рисунки

▶ Клавиши двери шкафа, рабочие ручки и запасные части, указанные в контракте.

▶ Инструкции по установке основных компонентов

● Инструкции по заказу

Заказ контракт с типом GCS Тип Низкого напряжения Шкаф содержит следующее содержимое:

▶ Полная модель продукта включает в себя номер основной схемы схемы и номер схемы вспомогательной цепи.

▶ Диаграмма комбинации систем основной схемы.

▶ Электрическая схема схема вспомогательной цепи

▶ Список компонентов в шкафу

▶ Настройка параметров, таких как напряжение, ток и время в цепи.

▶ Другие специальные таблицы, несовместимые с нормальным использованием продукта.
