Полный комплект низкого напряжения

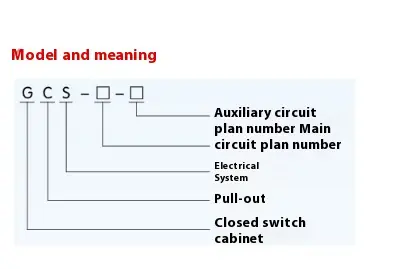

● Значение модели

● Основные параметры

● Основная структура

▶ Основная рама типа GCS Тип Низкого напряжения Полный комплект применяет сталь 8 млн типа, а две стороны стали секции имеют отверстия установки с модулем 20 мм и 100 мм и ①9,2 мм соответственно, поэтому внутренняя установка является гибкой и удобной.

▶ Основная рама предназначена в двух формах сборки, а именно: полностью собранная структура и частично сварная структура (боковая рама и поперечная луча) для пользователей.

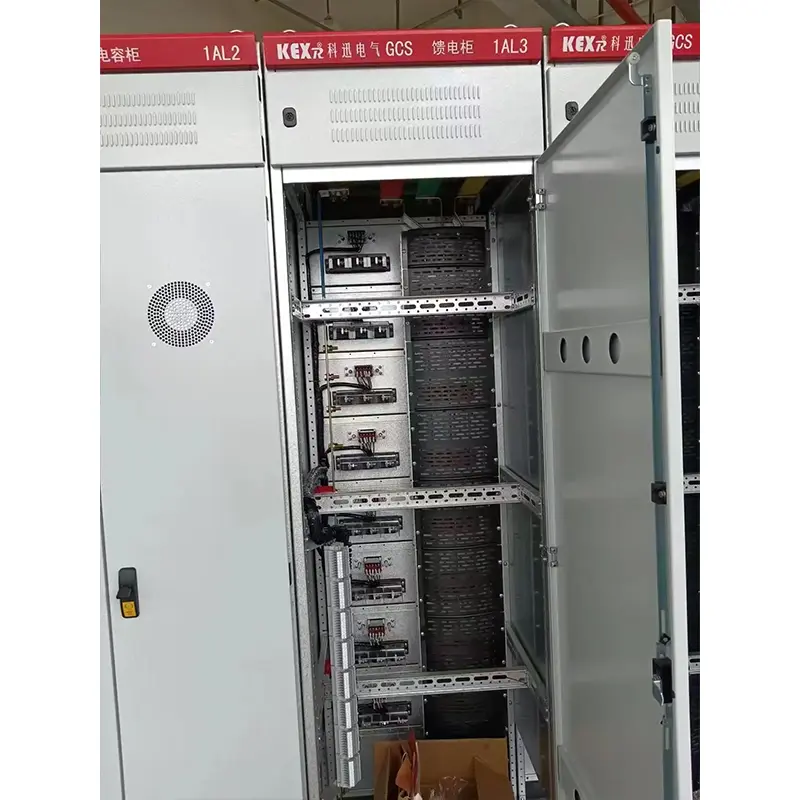

▶ Каждая функциональная комната устройства изолирована друг от друга, а его отсеки делятся на функциональную отделку, автобусную комнату и кабельную комнату. Функции каждой камеры относительно независимы.

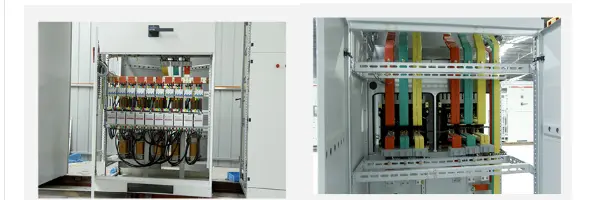

▶ Горизонтальная основная шина расположена по горизонтали за шкафом, что является основной мерой, чтобы основной цепь устройства имела высокую прочность на короткие замыкания.

▶ Конструкция кабельного отсека делает очень удобным для кабелей подниматься и вниз.

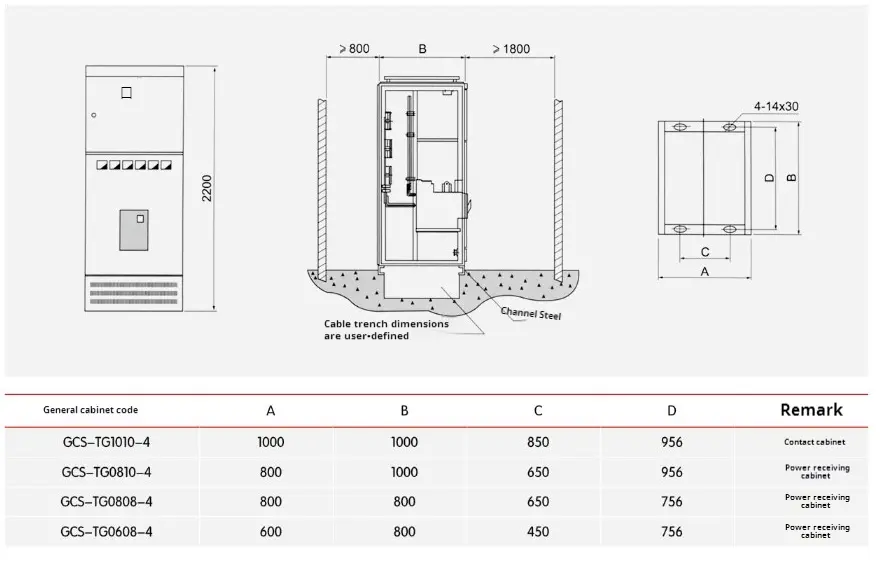

▶ Серия размеров общего шкафа устройства (см. Таблицу ниже):

● Установка и использование типа GCS Тип низкого напряжения.

◆ После того, как продукты прибывают в приемное место, они должны сначала проверить, является ли упаковка нетронутой. Если возникают проблемы, они должны быстро уведомить соответствующие отделы контракта о том, чтобы сделать деловые записи, проанализировать причины вместе, совершать визы и иметь дело с последствиями. Для продуктов, которые не установлены немедленно, они должны быть размещены в соответствующем месте и надлежащим образом хранятся в соответствии с нормальными условиями использования и требованиями временных правил хранения для электрического оборудования. 1. Продукт должен быть установлен в соответствии с схемой установки (см. Прикрепленную рисунок). Пользователь должен предоставлять метод фиксации болтов, когда метод фиксации болта. Когда основная шина подключена, если поверхность неравномерна из -за транспорта, хранения и других причин, ее следует выровнять перед подключением и креплением.

◆ Когда устройства установлены отдельно или в столбцах, их вертикальность, неравномерность поверхности шкафа и отклонение промежутков между шкафами должны соответствовать требованиям в таблице ниже.

◆ Проверка и проверка после полного набора низкого напряжения типа GCS.

Установка и перед тем, как вставить в эксплуатацию

(1) Проверьте, повреждены ли верхняя краска или другие материалы для покрытия (такие как пластиковое распыление) шкафа, и сухой и чистой шкаф.

(2) Гибкий ли эксплуатационный механизм электрических компонентов, и не должно быть никакого запуска или чрезмерной работы.

(3) является ли надежным и точным.

(4) Ящик или механизм распределения должны быть гибкими и легкими, без запуска и столкновения.

(5) Центральные линии подвижных и статических контактов ящика или структуры распределения должны быть последовательными, а контакты должны находиться в тесном контакте. Глубина вставки основных и вспомогательных контактов должна соответствовать требованиям. Механическое взаимосвязь или электрическое: действие отклика верно, а блокировка или высвобождение должны быть надежными.

(6) Ящики того же размера должны быть удобно взаимозаменяемы без запуска и столкновения.

(7) Контакт заземления между ящиком и шкафом должен находиться в тесном контакте. Когда ящик втягивается, заземляющий контакт ящика контактируется перед основным контактом, и когда он вытащится, контакт заземления отключается после основного контакта.

(8) Калибровка инструмента, коэффициент преобразования и полярность трансформатора должны быть правильными.

(9) Спецификация ядра предохранителя должна соответствовать требованиям инженерного проектирования.

(10) Рейтинг и настройка защиты должны быть правильными и надежными.

(11) Используйте мегометр 1000 В для измерения значения сопротивления изоляции не менее 1 мм.

(12) Подключение каждого шинного бара должно быть хорошим, а установка изоляционных опор, установки и другие аксессуары должны быть твердыми и надежными.

◆ Используйте меры предосторожности типа GCS Низкое напряжение полного набора

▶ Устройство представляет собой полный набор низкого напряжения, который не установлен на стене, работает спереди и поддерживается с обеих сторон. Только квалифицированные специалисты могут ввести или открыть канал обслуживания и дверь шкафа для работы, осмотра и технического обслуживания.

▶ Переключатель воздушного воздуха и формованные выключатели корпуса были разделены и закрыты в течение многих раз, особенно после разделения и закрытия короткого замыкания, что вызовет локальные контактные ожоги и производит углеродные вещества, что увеличит сопротивление контакта. Следовательно, они должны быть поддержаны и пересмотрены в руководстве по инструкции по выключателям.

▶ После установки и технического обслуживания изоляция между отсеками и функциональными единицами должна быть строго проверена, чтобы обеспечить хорошее функциональное разделение устройства и предотвратить расширение неисправности.

● Пакет продукта

Производитель должен предоставить следующие документы и аксессуары при поставке:

▶ Список устройств

▶ Сертификат продукта

▶ Инструкции для использования

▶ Отчет о тестировании фабрики

▶ Соответствующие электрические рисунки

▶ Клавиши двери шкафа, рабочие ручки и запасные части, указанные в контракте.

▶ Инструкции по установке основных компонентов

● Инструкции по заказу

Контракт на заказ типа GCS Низкий напряжение Полное набор содержит следующее содержимое:

▶ Полная модель продукта включает в себя номер основной схемы схемы и номер схемы вспомогательной цепи.

▶ Диаграмма комбинации систем основной схемы.

▶ Электрическая схема схема вспомогательной цепи

▶ Список компонентов в шкафу

▶ Настройка параметров, таких как напряжение, ток и время в цепи.

▶ Другие специальные таблицы, несовместимые с нормальным использованием продукта.
