AC Низкое распределение распределения

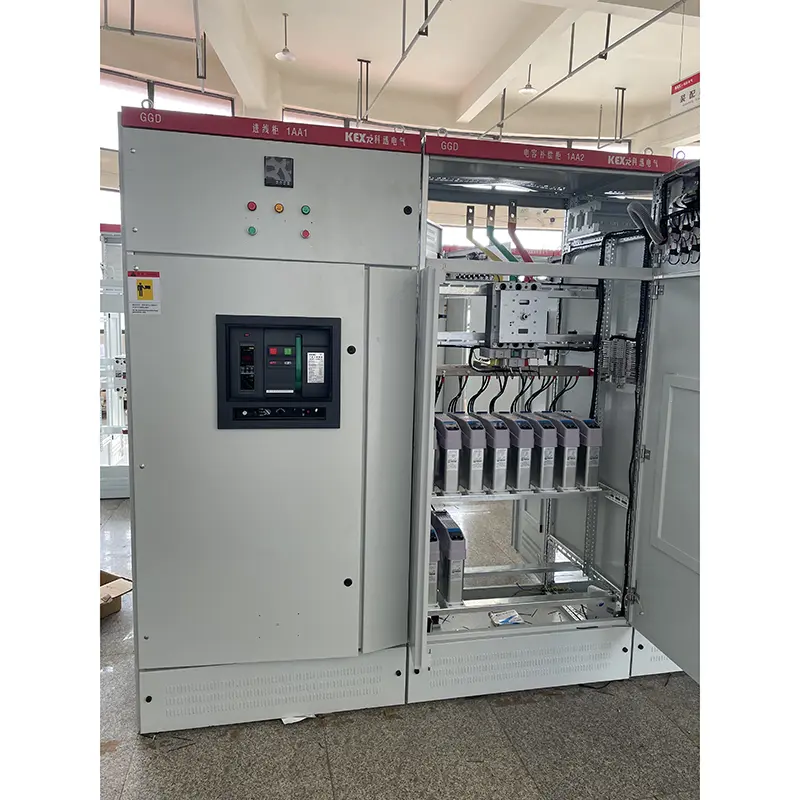

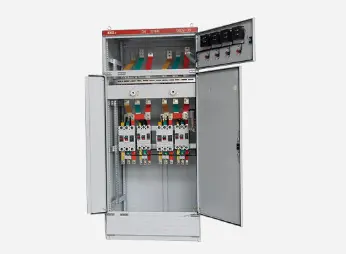

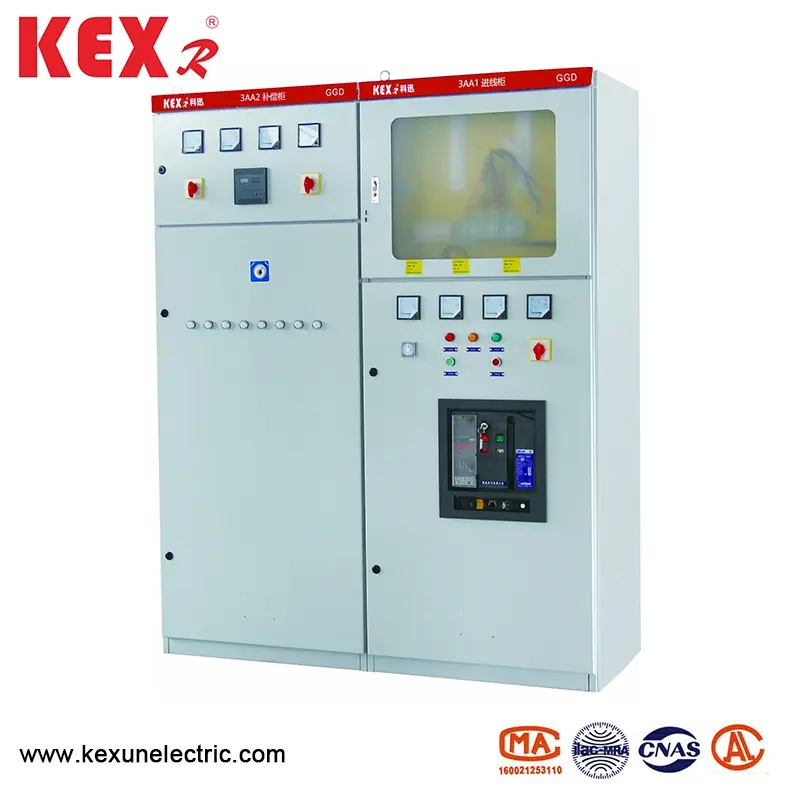

● Область применения

Шкаф с низким напряжением GGD AC-это новый тип низковольтного распределительного шкафа, разработанного по принципу безопасности, экономики, рациональности и надежности в соответствии с требованиями компетентных начальников Министерства энергетики и большинства энергетических пользователей и департаментов дизайна. Продукт обладает характеристиками высокой пропускной способности, хорошей динамической и тепловой стабильности, гибкой электрической схемы, удобной комбинации, серий, сильной практичности, новой структуры и высокого уровня защиты, и может использоваться в качестве обновленного продукта низковольтного распределительного устройства. Шкаф с низким уровнем распределения GGD AC соответствует низковольтным распределительным устройствам IEC439 с низким напряжением и управляющим, GB7251 с низким напряжением распределительного устройства и других стандартов.

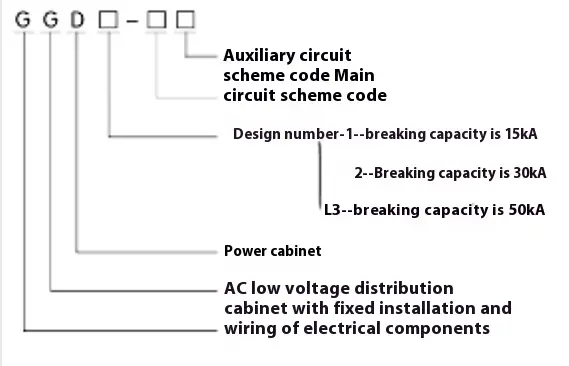

● Значение модели

● Электрические характеристики

◆ Основные электрические параметры

◆ Основная схема схемы

Существует 129 схем и 298 спецификаций для основной схемы шкафа распределения низкого напряжения GGD AC (за исключением схем и спецификаций, полученных из функциональных изменений вспомогательных цепей и изменений контрольного напряжения). Среди них GGD1 имеет 49 схем и 123 спецификации. GGD2 имеет 53 схемы и 107 спецификаций. Модель GGD3 имеет 27 схем и 68 спецификаций Основная схема схемы была выбрана путем выбора мнений большинства отделов проектирования и использования, которые увеличивали схему, необходимые электростанциям. Оценка тока до 3150А, подходящего для распределительных трансформаторов 2000 кВА и ниже. Кроме того, для удовлетворения потребностей компенсации реактивной мощности были разработаны шкафы для передачи GGJ1 и GGJ2, с 4 основными схемами цепи и в общей сложности 12 спецификаций.

◆ Схема вспомогательной цепи

Конструкция вспомогательной цепи разделена на две части: схема питания и схема электростанции. В шкафу BGD достаточно места для установки вторичных компонентов. В то же время, NLS также разработала специальный трансформатор тока LM23D для удовлетворения потребностей электростанций и специальных пользователей при прикреплении защиты реле.

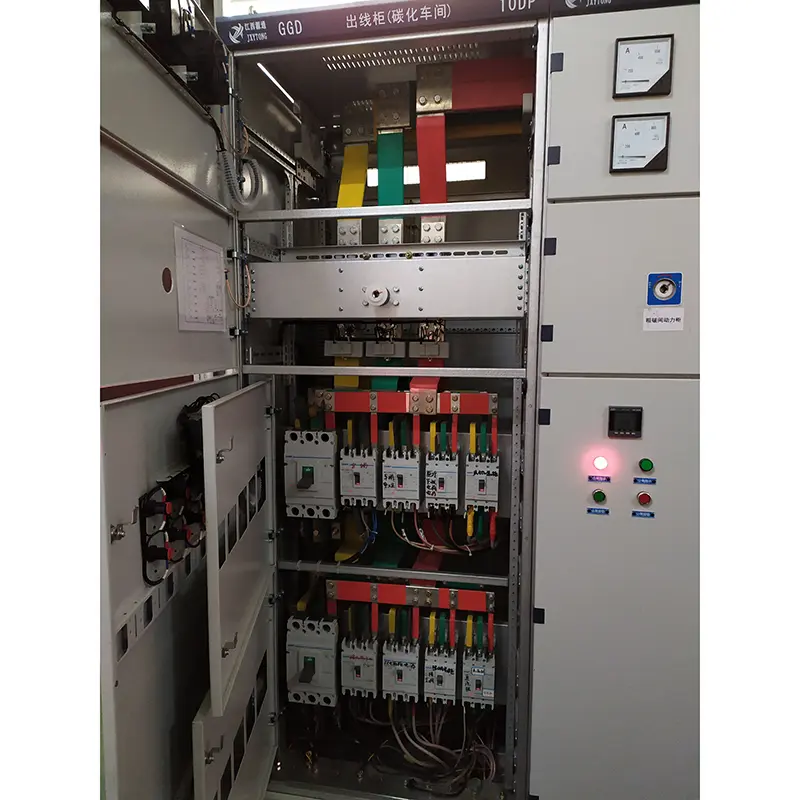

◆ Основной автобус

Принимая во внимание соотношение цен и выполнимость замены меди на алюминий, может использоваться одна алюминиевая шина, когда номинальный ток ниже 1500А, а двойная медная шина может использоваться, когда номинальный ток превышает 1500 A. Производитель производит прототип в соответствии с этим регулированием и проходит типовый тест. Конечно, производитель также может заменить алюминиевую шину медной шиной на той же текущей мощности в соответствии с требованиями пользователей. Перекрывающиеся поверхности автобусов обрабатываются прудным оловом процессом

◆ Выбор электрических компонентов

▶ Шкаф с низким напряжением распределения типа GGD в основном принимает передовые электрические компоненты, которые могут быть продуцированы в Китае. В то же время, в соответствии с принципом экономики и рациональности, некоторые доступные старые продукты, такие как DZ10D и D220, зарезервированы в предпосылке полностью рассмотрения осуществимости, и устаревшие продукты не выбраны.

▶ HD13BX и HS13BX Роторные переключатели ножа являются специальными компонентами, разработанными NLS для удовлетворения потребностей уникальной структуры шкафа BGGD. Они меняют режим работы механизма и сохраняют преимущества старых продуктов и являются практическими электрическими компонентами.

▶ Если отдел дизайна выбирает новые электрические компоненты с лучшей производительностью и более продвинутой технологией в соответствии с потребностями пользователей, шкаф с низким напряжением GGD типа AC имеет хорошую гибкость установки, и, как правило, он не вызовет трудности в производстве и установке из-за обновления электрических компонентов.

▶ Чтобы еще больше улучшить динамическую стабильность основной цепи, NLS разработал ZM -комбинированные зажимы шины и поддержку изоляции для шкафа GGD. Зажимая автобусная бара состоит из высокопрочного и высокопроизводительного сплавного материала сплава PP0, который обладает высокой изоляцией, хорошей производительности самопроизвольной, и уникальной структурой. Его можно легко объединить в один зажим для автобусных стержней или зажим с двойным автобусом только путем регулировки строительного блока. Опореация изоляции представляет собой формованное соединение типа рукавого типа с низкой стоимостью и высокой прочностью, что решает дефект недостаточного расстояния на ползутистые изделия старых продуктов.

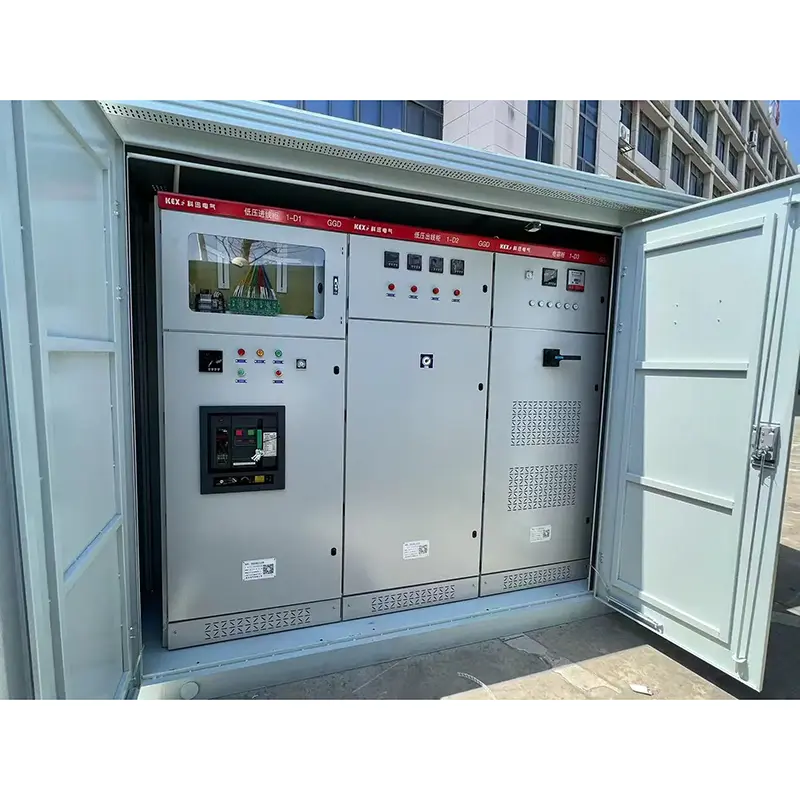

● Установка и использование

После того, как продукт прибывает в приемное место, он должен сначала проверить, является ли упаковка нетронутой, и уведомить соответствующие отделы, чтобы найти причины во времени, когда возникают проблемы. Для продуктов, которые не установлены немедленно, их следует размещать в соответствующих местах в соответствии с положениями нормальных условий использования.

◆ Установка продукта

 Установка продуктов должна проводиться в соответствии с схемой установки (см. Прикрепленную рисунок), а базовые каналы стали и болты должны быть предоставлены пользователями. Когда основная шина установлена ​​в целом ряду с оловянным покрытием, перекрывающаяся поверхность должна быть отремонтирована и выровняется, очищена, покрыта нейтральной вазелиной или предпринята другими мерами, а затем закреплена болтами.

◆ Продукты должны быть проверены и протестированы на следующие элементы после установки и перед тем, как они введены в эксплуатацию.

▶ Проверьте, упала ли верхняя краска шкафа и сухой шкаф и чист.

▶ Гибкий механизм электрических компонентов, и не должно быть никакого запуска или чрезмерной эксплуатационной силы.

▶ Будь то нахождение основных и вспомогательных контактов основных электрических приборов надежным и точным.

▶ Правильны ли соотношение и полярность индикации прибора и трансформатора.

▶ Хорошо ли подключение к шине, и поддерживает ли изоляция, монтажные детали и аксессуары установлены прочно и надежно.

▶ Совместно, соответствует ли вспомогательный контакт требованиями, является ли спецификация ядра предохранителя, является ли правильным, соответствует ли значение настройки реле, и является ли действие надежным и точным.

▶ Сохраняет ли контакт схемы требованиях электрической схемы.

▶ Смотри ли систему защиты соответствует требованиям.

▶ Используйте 500-вольт-мегометр, чтобы измерить значение сопротивления изоляции не менее 1 мегометра.

◆ Меры предосторожности для использования

(1). Этот продукт не установлен на стене, работает с одной стороны (передняя сторона) и поддерживается с двойными дверями. Только квалифицированные специалисты могут ввести или открывать канал обслуживания продукта и дверь шкафа для работы, осмотра и технического обслуживания.

(2). Воздушный переключатель через много раз, сделает основной контакт локальных ожогов и производит углеродные вещества, увеличивает сопротивление контакта, должно быть регулярным обслуживанием и ремонтом воздушного переключателя в соответствии с его инструкциями по эксплуатации.

◆ Производитель должен предоставить следующие документы и аксессуары при поставке:

▶ Упаковочный список

▶ Сертификат продукта

▶ Инструкции для использования

▶ Отчет о тестировании фабрики

▶ Соответствующие электрические рисунки

▶ Клавиши двери шкафа, рабочие ручки и запасные части, указанные в контракте.

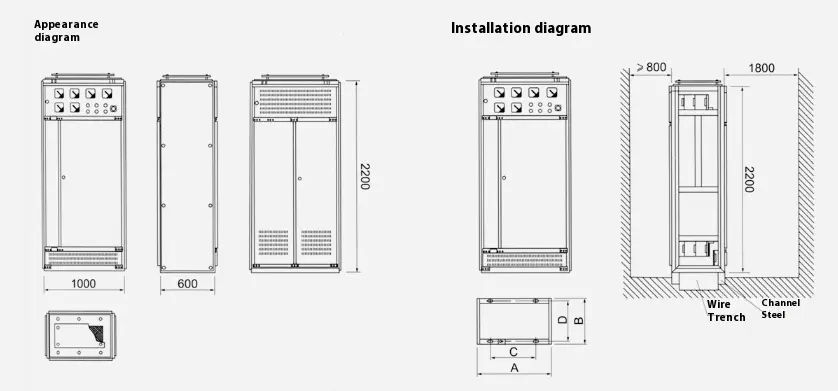

● Схема схемы наброска и установки шкафа для распределения низкого напряжения типа GGD AC
