HV распределительный устройства

● Использование условий

▶ Температура воздуха: -10 ~ 40 ℃;

▶ Высота: ниже 1000м

▶ Влажность: относительная влажность: среднего супруга менее 95%, а ежемесячный средний - не более 90%

▶ Давление водяного пара: среднесуточное значение составляет не более 2,2 кПа, а среднемесячное значение составляет не более 1,8 кПа ；; Когда температура внезапно падает, может возникнуть конденсация, сопровождается загрязнением. Этот продукт подходит для следующих двух условий окружающей среды, которые являются более тяжелыми, чем нормальные условия:

(1) конденсация не частая (в среднем не более чем два раза в месяц), и она немного загрязнена;

(2). Как правило, не существует конденсации (в среднем не более чем два раза в год), что серьезно загрязнено

▶ Распределительный устройства HV подходит для суровых мест, где нет опасности огня и взрыва, а серьезного загрязнения достаточно, чтобы коррозировать металлы и уничтожить изоляцию

▶ Определение HV типа KYN28-12 подходит для мест, где нет насильственной вибрации, удары и вертикальный наклон не превышают 80.

Примечание:

(1) Определение HV позволяет хранить и транспортировать при -30 ℃

(2) Когда высота превышает 1000 м, она должна быть обработана в соответствии с B/2102 «Технические требования для высоковольтного электрического аппарата с использованием высот зоны»; Когда высота не превышает 2000 м, не должно быть принято никаких мер по вспомогательному оборудованию низкого напряжения;

(3) Когда фактические условия использования отличаются от вышеизложенного, о них должны обсуждаться как пользователь, так и производитель.

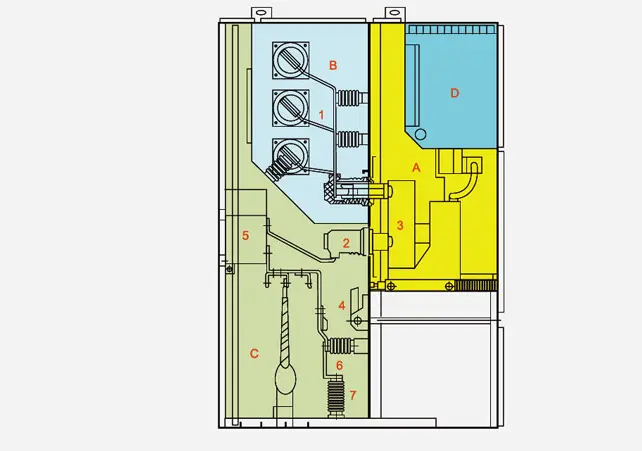

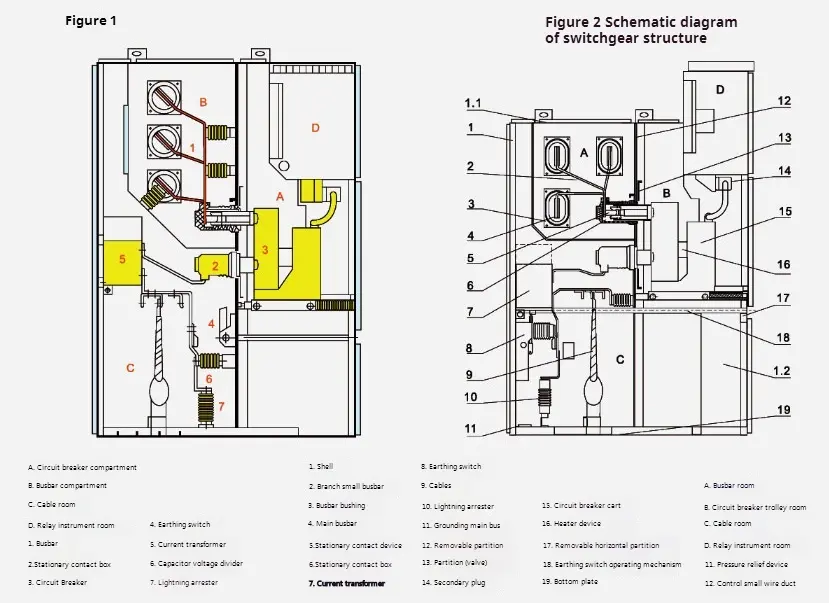

◆ Распределительный устройства HV состоит из двух частей: фиксированного корпуса шкафа и притяжимого детали (ручной работы в течение короткого времени) (см. Рисунок для схематической диаграммы конструкции распределительного устройства HV). Оболочка корпуса шкафа переключателя и хлопья каждого функционального блока прикрепляется к алюминиево-цинк. Уровень защиты оболочки распределительного устройства достигает IP4x, а уровень защиты каждой отсеиной платы раздела и дверь выключателя с цепи P2X при его открытии. Распределительное устройство HV типа KYN28-12 может быть оснащено ручной колодкой выключателя вакуумного выключателя VS1, Zn 12V и вакуумной выключателя VD4 и вакуумным контактором VC, созданным компанией ABB. Распределительное устройство может быть установлено в двойных шкафах, то есть в расположении спины к спине. Установка и отладка шкафа переключения могут быть выполнены спереди, поэтому шкаф для переключения может быть установлен на стене. Самым большим преимуществом установки на стене является спасение пространства для пола. Кроме того, распределительное устройство HV может быть установлено без стены, то есть двусторонний тип обслуживания. Внутренняя компоновка этих двух является непоследовательным, и его преимуществом является удобное обслуживание.

◆ Структура распределительных устройств HV

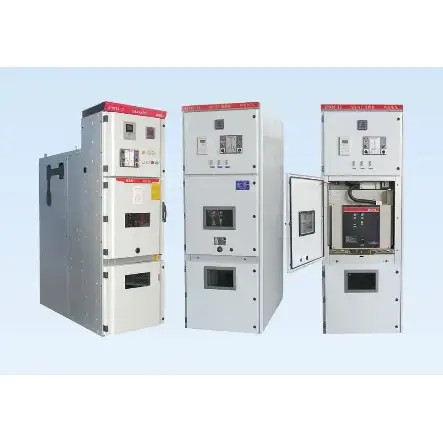

◆ Обзор распределительного устройства HV типа Kyn28-12

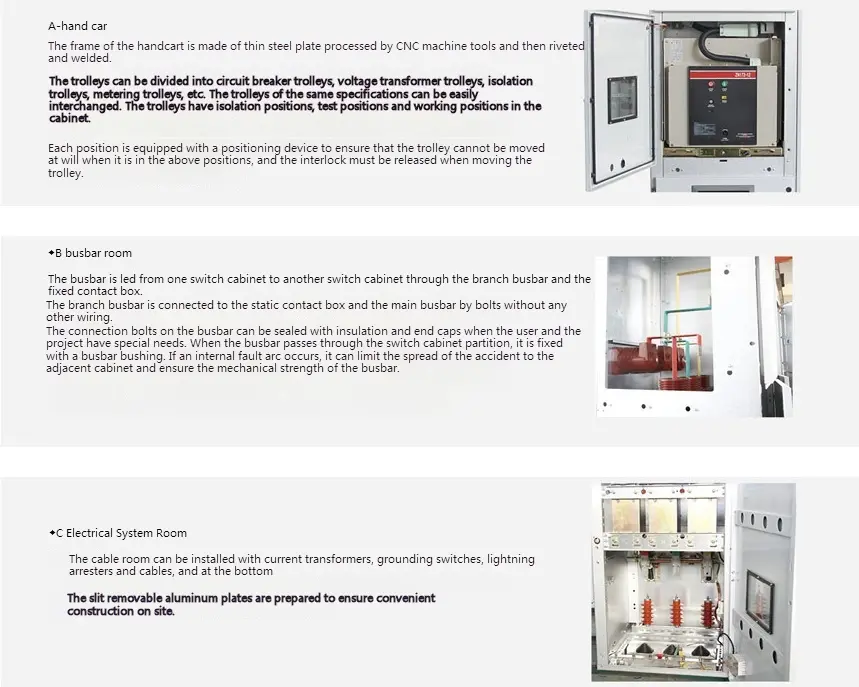

Оболочка шкафа и разделение распределительного устройства HV изготовлены из стальных пластин, покрытых алюминиевым цинком или стальных пластин, закрепленных после обработки и сгибания с помощью машин с ЧПУ, а собранный шкаф с переключателем может поддерживать однородность по размеру. Стальная пластина с алюминиевым цинком обладает сильным антикоррозионным и антиоксидиальным эффектом и более высокой механической прочности, чем та же стальная пластина. Внутренняя часть распределительного устройства HV разделен на 1. Комната для ручной работы 2. Автобусная комната 3. Кабельная комната 4. Ретрансляционная комната, а оболочка каждого блока имеет независимое заземление. Двери распределительного устройства распыляются электростатическим пластиком, чтобы их поверхности имели преимущества воздействия сопротивления, коррозионной сопротивления и красивого внешнего вида (цвет может быть настроен пользователями).

◆ Оболочка и раздел

Оболочка и разделение распределительного устройства HV типа KYN28-12 изготовлены из высококачественных импортируемых алюминиевых стальных стальных пластин, которые прикрепляются после сгибания с помощью машин с ЧПУ, поэтому собранное распределительное устройство HV может поддерживать однородность в размере. Он обладает сильной коррозионной устойчивостью и устойчивостью к окислению и имеет более высокую механическую прочность, чем та же стальная пластина. Распределительный устройства HV разделен на комнату на расстояниях (отсек для автоматического выключателя), автобусную комнату, кабельную комнату и комнату для приборов реле (комната с низким напряжением) по перегородке. Оболочка каждого блока независимо заземлена.

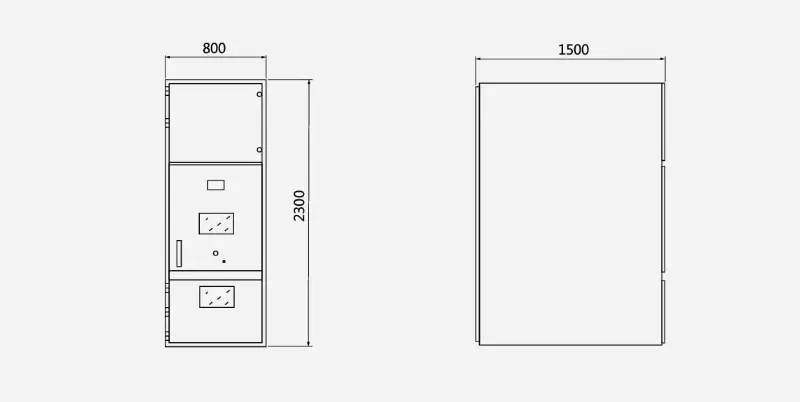

◆ Размеры распределительного устройства HV, как и Cellows:
