Броня одетого в кожу

● Область применения

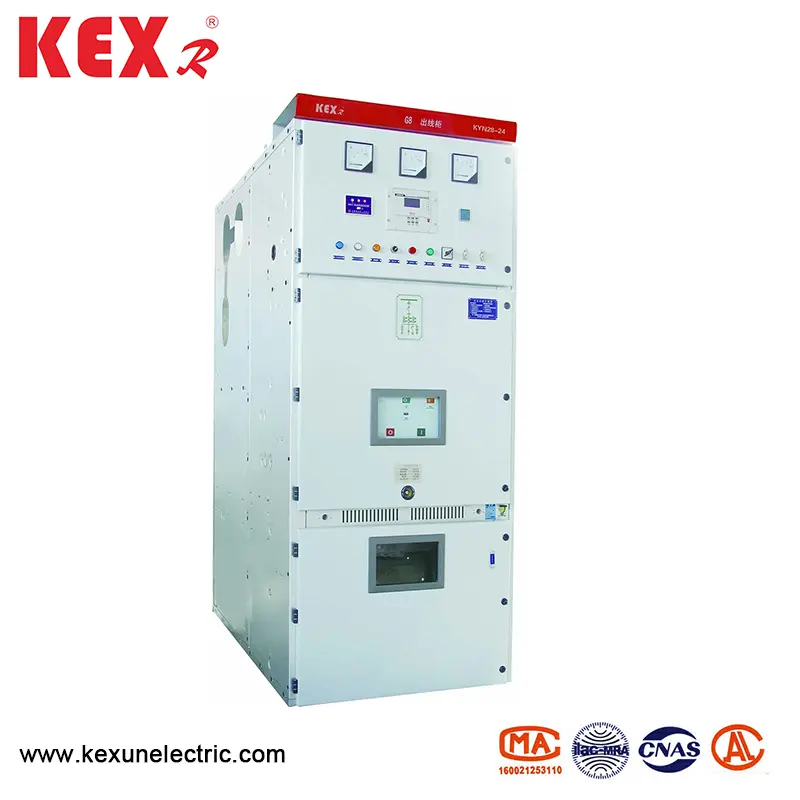

Сменное металлическое переключательное переключательное оборудование типа Kyn28-24 (в дальнейшем, называемом как Switch Equipment), подходит для трехфазной трехфазной электростанции 50/60 Гц с номинальным напряжением 24 кВ, и в основном используется в электростанциях, подстанциях, промышленных и монизированных предприятиях и высоких зданиях, для получения и распространения электроэнергии и контроля, защищающих и контролирующих и контролируя, защищают и контролируют. Оборудование переключателя KYN28-24 имеет различные функции для предотвращения неправильного операции, в том числе предотвращение перемещения ручной работы с нагрузкой, предотвращение закрытия выключателя заземления, предотвращая закрытие выключателя заземления с помощью электричества и предотвращение его вступления в живое отделение по ошибке. Оборудование для переключаемого металлического переключателя с переключающим переключателем типа Kyn28-24 оснащено выключателем выключателя выключателя вакуумного выключателя VS1-24 серии VS1-24 и выключателя выключателя выключателя с герметичным выключателем в серии YD4G-24 с отличной производительностью. Вторичная цепь оборудования переключателя оснащена расширенными и надежными компонентами управления и защиты; Автобус принимает теплоизоляционный изоляционный материал или изоляционные средства, покрытые эпоксидным покрытием, оптимизирует форму электрода, а корпус шкафа имеет компактный по структуре. Это оборудование для распределения электроэнергии с передовыми технологиями, стабильной производительностью, разумной структурой, удобным использованием, безопасностью и надежностью.

● Стандарт производства продукции

Крипковое переключательное переключательное переключательное оборудование типа Kyn28-24.

◆ Координация изоляции GB 311.1 Оборудование для передачи и преобразования мощности

◆ GB1984

◆ GB39063,6 кВ ~ 40,5 кВ.

◆ ГБ/T11022 Общие технические требования стандартов для высоковольтного распределительного устройства и контроля. ◆ Общие технические требования стандарта IEC 60694 для высоковольтных распределительных устройств и контроля. ◆ IEC 62271-200: 2003 Высоковольные распределительные устройства и контрольная часть 200: номинальное напряжение 1 кВ выше 52 кВ и ниже закрытого металлического и управляющего оборудования.

● Технический параметр

● Структура и принцип работы

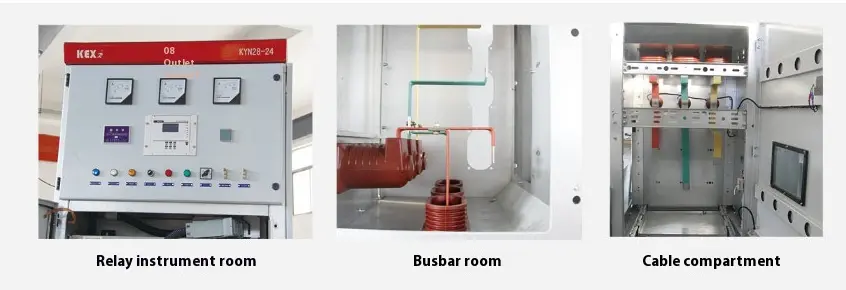

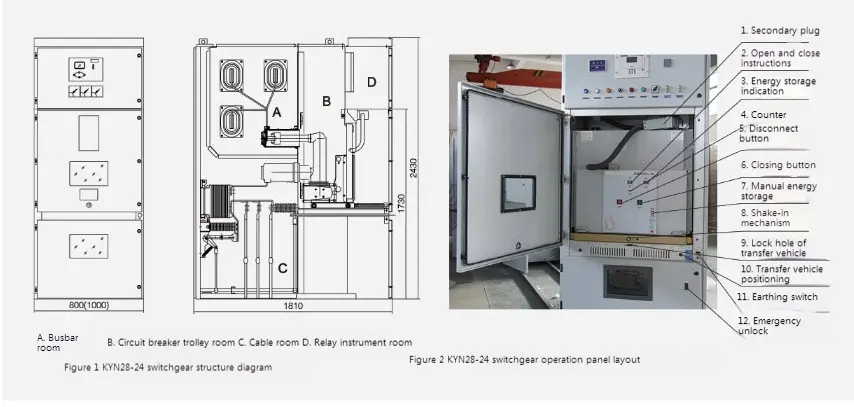

Оборудование Kyn28-24 с бронированием в типе Armour-Clate Metal Metal Switch состоит из шкафа и съемных деталей (обычно известных как нагрузка). Шкаф разделен на несколько функциональных компартментов на металлических перегородках, таких как автобусная комната, комната выключателя, кабельная комната и реле. Съемные части распределительного устройства могут быть оснащены ручной колодкой выключателя вакуумного выключателя, ручной нагрузкой трансформатора напряжения, ручной работой молнии, ручной работой изоляции и ручной работой предохранителей.

● Основные структурные особенности

Распределительные устройства можно расположить обратно в спинку или установить на стену, что не только повышает безопасность и гибкость распределительных устройств, но и уменьшает пространство пола.

◆ Оболочка

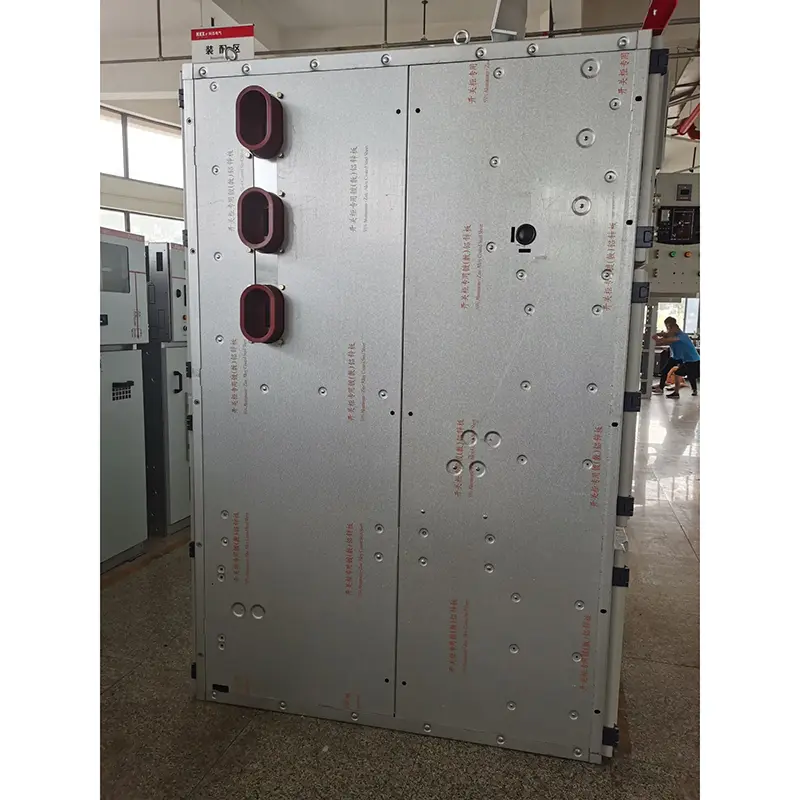

Оболочка с переключающим металлическим переключателем типа Kyn28-24 изготовлена ​​из импортированной стальной пластины с алюминиевым покрытием, которая обрабатывается стальной пластиной, покрытой алюминиевым покрытием, которая обрабатывается с ЧПУ и изготовлена ​​с помощью нескольких процессов складывания. Весь шкаф обладает высокой точностью и сильной коррозионной стойкостью и устойчивостью к окислению, и из -за принятия многочисленных технологий складывания шкаф более легкий по общему весу, выше механической прочности и красивой по внешнему виду, чем другие аналогичные шкафы для оборудования. Шкаф принимает собранную структуру, которая соединена гайкой ивы и высокопрочным болтом, так что обработка и производственный цикл сокращается, детали универсальны, пространство пола невелико, а организация производства удобна.

◆ Рандж

Скелет на ручной работы изготовлен из тонкой стальной пластины и собирается с помощью машинного инструмента с ЧПУ. Руководство и шкаф обладают высокой точностью сопоставления, а механическая блокировка безопасна, надежная и гибкая. Руководство можно разделить на ручную колонну выключателя, нагрузку трансформатора напряжения, ручной работы измерения, ручной работы изоляции и т. Д. Резлмы с одинаковыми спецификациями могут быть свободно взаимозаменяются. Руководство имеет позицию разъединения/испытаний и рабочую позицию в шкафу, и каждая позиция имеет устройство для позиционирования. Чтобы обеспечить надежную блокировку. Все виды ручных каналов продвигаются и снимаются с помощью винтовых стержней, которые являются легкими и гибкими для работы и подходят для дежурного персонала. Когда промышленность должна быть удалена из шкафа, ее можно удобно вывезти со специальным трансферным грузовиком для различных проверок и технического обслуживания. Когда автомобиль, управляемый ручной колодкой, транспортируется в комнату выключателя шкафа, его можно надежно заблокировать в положении OFF/TEST, а индикатор позиции шкафа показывает свое положение. Только после того, как промышленность полностью заблокирована, может быть встряхнут механизм движения свинца, чтобы подтолкнуть ручную строку до рабочей позиции. Когда промышленность достигает рабочей позиции, рабочая сила ручки движения внезапно увеличивается и не может быть повернута, и его соответствующий индикатор позиции показывает его положение. Механическая блокировка ручной работы может надежно гарантировать, что автоматический выключатель может быть закрыт только тогда, когда ручная работа находится в рабочей позиции или испытательном положении; Более того, пролочная труба может перемещаться только тогда, когда автоматический выключатель находится в открытии.

◆ Устройство снятия давления

Устройства для снятия давления установлены над комнатой для ручной работы, автобусной комнате и кабельной комнате. Когда возникают разломы в отсеке и возникают дуги, давление воздуха внутри распределительного устройства поднимается, а дверь шкафа закрывается специальным герметизированным кольцом, установленным на входной двери, а металлическая пластина с смягчением давления автоматически открывается для сброса давления и высокотемпературного газа, что обеспечивает обеспечение безопасности операторов и переключение.

◆ Вторичная заглушка с блокировкой с помощью ручной работы.

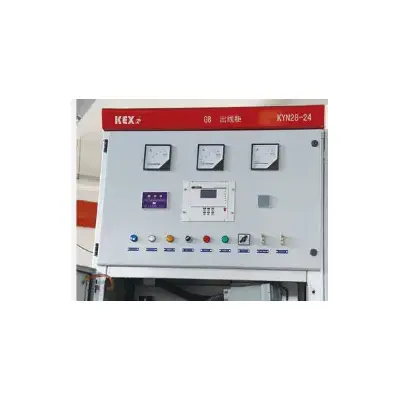

Вторичное соединение между распределительным устройством и ручной работой реализуется посредством контакта вторичной пробки, которая подключена с помощью ручной работы через нейлоновую гофрированную телескопическую трубку, а вторичный гнездо устанавливается в верхнем правом правом русле оборудования переключателя. Только когда ручная работа находится в положении тестирования/выключения, может быть подключена или отключена вторичная заглушка. Вторичная заглушка заблокирована, когда нагрузка на рабочую позицию входит в рабочую позицию. Разотка выключателя с цепи, оснащенная закрытием и блокировкой электромагнитной сети, до подключения вторичной пробки, механизм закрытия ручной работы блокируется электромагнитом, и его можно открыть, поэтому его нельзя закрыть.

◆ Заряженное отображающее устройство

Распределительное устройство может быть оснащено живым устройством дисплея для обнаружения работы первичной схемы, которая состоит из датчика высокого напряжения и дисплея. Устройство может вызвать состояние зарядки высоковольтной схемы, а также может сотрудничать с электромагнитным замком, чтобы насильственно заблокировать управляющий ручку, дверь шкафа и соседние шкафы, чтобы достичь целей предотвращения движения ручной работы и изолирования с нагрузкой, предотвращения переключателя заземления с зарядкой и предотвращением его устранения и предотвращения, и предотвращают его, а также ошибку, в результате чего-то ошибки, и в результате ошибки, и в результате ошибки, в результате чего-то ошибки, и в результате ошибки, в результате чего-то ошибки, и продуцируя, что он входит в поддержку, а также ошибку, в результате чего-то ошибки, и продуцируя, и не позволяет его усовершенствовать, и в результате продуцирования, и предотвращают его, и предотвращают его.

◆ Предотвратить конденсацию

Чтобы предотвратить конденсацию в окружающей среде с высокой влажностью или большим изменением температуры, в помещении и кабельной комнате установлены электрические нагреватели соответственно, чтобы предотвратить изоляционные несчастные случаи в вышеуказанных условиях эксплуатации.

◆ Заземляющее устройство

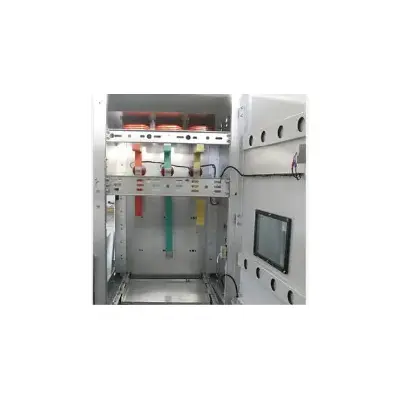

В кабельной комнате находится заземляющий медный бар 5 × 40 мм2, который проходит через соседние шкафы и хорошо связан с шкафами для использования непосредственно заземленных компонентов. Поскольку весь шкаф сплайсин с алюминиевым цинковым пластинками, весь шкаф находится в хорошем состоянии заземления, обеспечивая безопасность операторов при касании шкафа.
