Брони-одетый распределительный устройства

● Тектонические характеристики

▶ Сборная структура собирается, а выключатель цепи установлен на пол

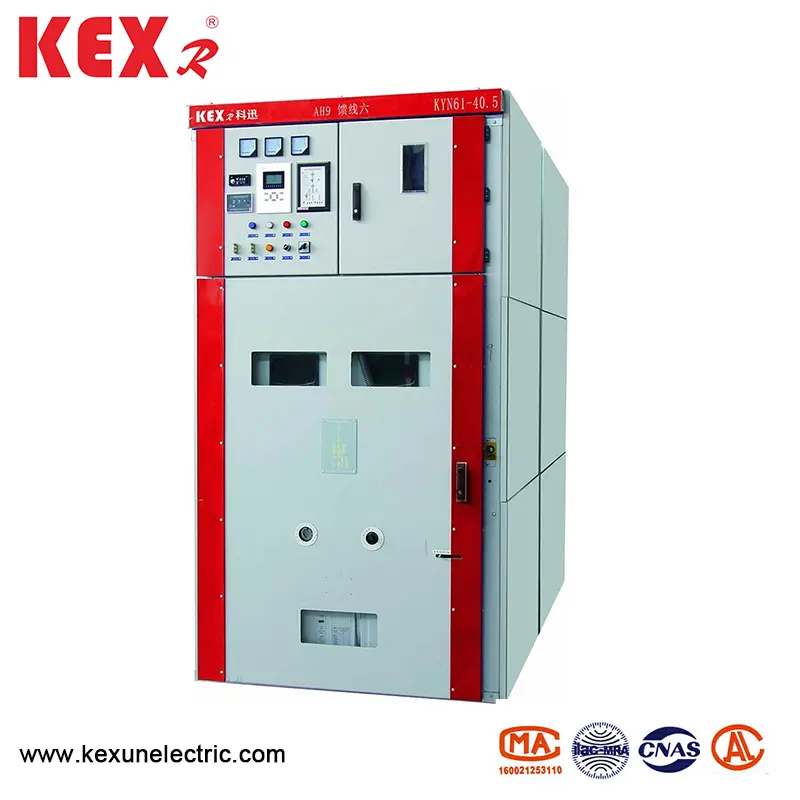

▶ Kyn61-40.5 Тип смены брони.

▶ Рамка ручной работы оснащена механизмом движения винта и гайки, который может легко перемещать ручной промышленность и предотвратить повреждение недостатки движущей силы

▶ Все операции могут быть выполнены с закрытием дверей шкафа

▶ Перекрытие между основным переключателем, ручной колодкой и дверцами шкафа переключателя принимает обязательный механический режим блокировки для выполнения функции «пятипрофилирования»

▶ Кабельная комната имеет достаточно места, чтобы подключить несколько кабелей

▶ Краткий заземляющий переключатель используется для заземления и короткого замыкания

▶ Уровень защиты оболочки составляет IP3x, а уровень защиты - IP2X ； Когда дверь ручной работы открыта

▶ Сдвигающий распределительный устройства с броний соответствует GB3906-1991.DL404-1997 и принимает Международный стандарт IEC-298 для справки.

● Условия окружающей среды

▶ Верхний предел температуры окружающей среды составляет +40 ℃, а среднее значение, измеренное в течение 24 часов, не превышает 35 ℃, а нижний предел составляет 15 ℃

▶ Высота: не более 1000 м над уровнем моря

▶ Относительная влажность: среднесуточная стоимость не должна превышать 95%, а среднемесячная стоимость не должна превышать 90%

▶ Интенсивность землетрясения: не более 8 градусов

▶ Давление водяного пара: среднесуточное значение не должно превышать 2,2 кПа, а среднемесячное значение не должно превышать 90%.

● Технические таблицы параметров

◆ Вакуумное распределительное устройство

◆ Выключатель вакуумной цепи

◆ Спринг-управляемый механизм

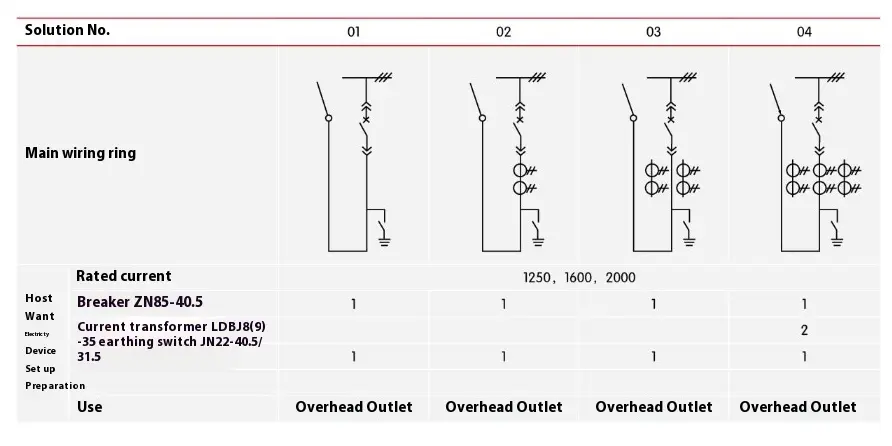

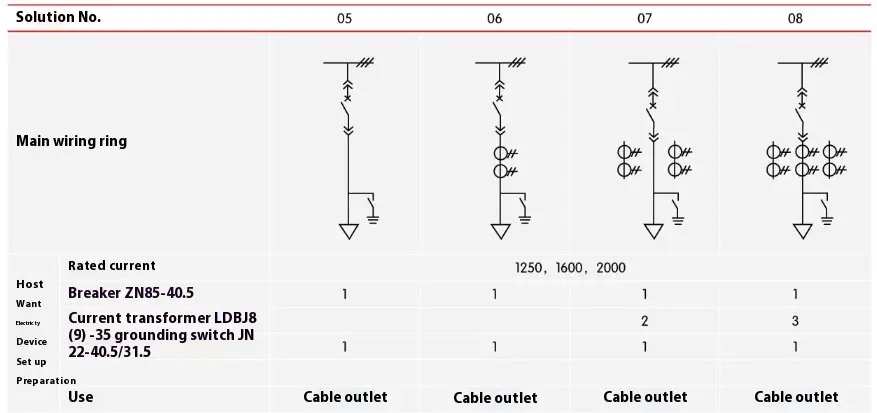

● Схемы проводки

Существует 27 обычно используемых типичных схем первичной проводки для смены распределительного устройства, которые могут удовлетворить потребности входящих и исходящих линий пользователей, входящих и исходящих линий накладных расходов, общения и измерений, защиты и т. Д. Если есть другие схемы, отличные от существующих схем, пожалуйста, проконсультируйтесь с производителем.

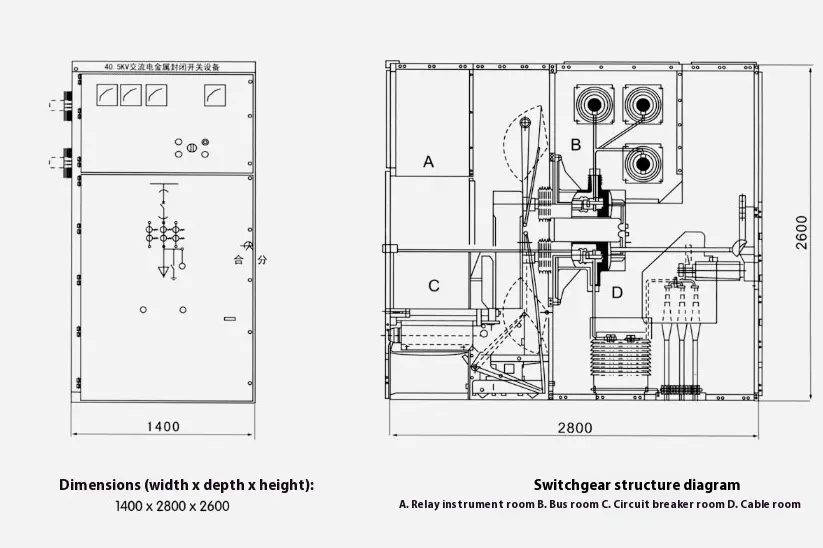

● Структурные размеры сменного распределительного устройства с броней

● Установка распределительного устройства

▶ Высота Kyn61-40,5 Тип брони.

▶ Расстояние от задней части шкафа до стены: ≥ 1500 мм

▶ плоскостность фундаментальной рамы: ≤ 1 мм/м

▶ Сталь встроенного канала не должен превышать 3 мм над землей

▶ Это может быть зафиксировано на фундаменте с помощью болтов или сварки

▶ Вес распределительного устройства составляет около 1800 кг

▶ Ширина рабочего коридора (одна строка): ≥3000 мм и двойной ряд (лицо к лице) ≥4000 мм.

● Консистенция продукта

◆ Первичная линия основной схемы схемы, диаграмма системной шины, диаграмма расположения и диаграмма макета

◆ Электрическая схема схема и диаграмма расположения терминала вторичной цепи

◆ Спецификация модели и количество электрических компонентов смены распределительного устройства с бронированием.

◆ Технические характеристики и материалы основного автобусного и филиала автобуса

◆ Имена и количество запасных частей и запасных частей

◆ Особые требования должны быть согласованы с заводом

◆ Из -за непрерывного улучшения технологии продукта все данные должны быть подлежит последнему подтверждению технического отделения нашей фабрики. Если будет какое -либо изменение, уведомления не будет.

● Инструкции по заказу

◆ Основная схема схемы проводки, цель и однопроходная система; Оцененное напряжение; Рейтинг тока; Номинальный ток с коротким замыканием; План планирования распределения питания и план расположения и конфигурации распределительного устройства и т. Д.

Укажите спецификации входящих и исходящих кабелей

◆ Требования к функциям управления, измерения и защиты распределительных устройств и других блокирующих и автоматических устройств.

◆ Модель, спецификация и количество основных электрических компонентов в распределительных устройствах. Если между распределительными или входящими шкафами требуется подключение к мостам автобусного моста, конкретные данные, такие как номинальная пропускная способность автобусного моста, пролет автобусного моста и высота от земли, должны быть предоставлены

◆ Когда распределительный устройства сдвигает броню, используется в специальной среде, его следует подробно указать при заказе.

◆ Другие специальные требования.

● Схематическая схема установки распределительного устройства
