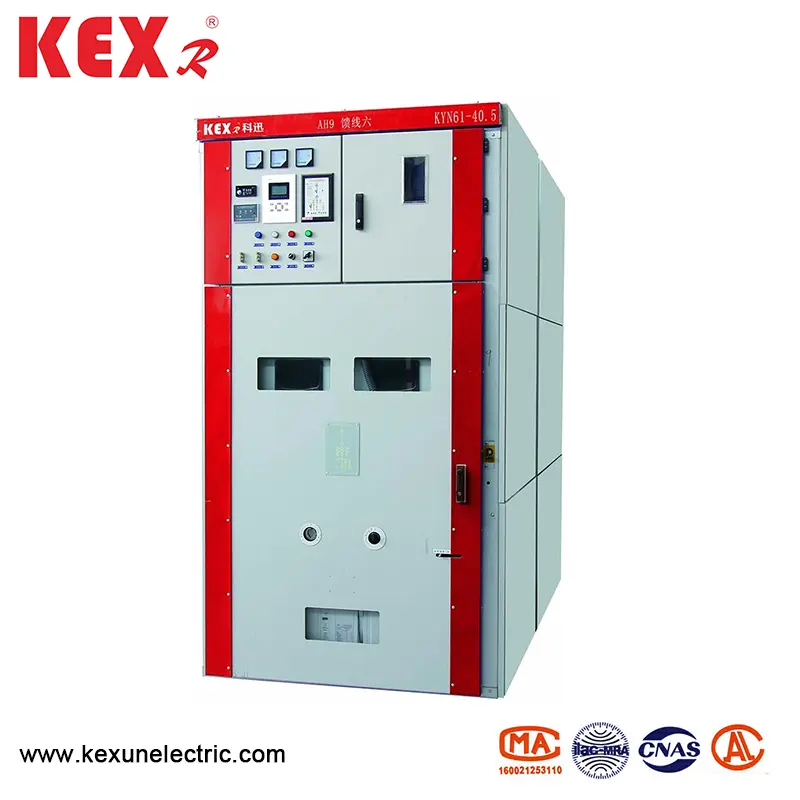

Оборудование для переключения брони в одежде

● Резюме

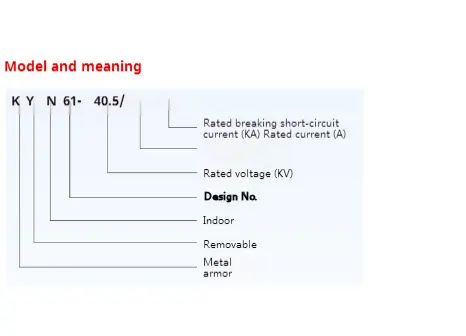

Kyn61-40.5 Оборудование для переключающего выключающего переключателя в кладке с брони (в дальнейшем, называемом оборудованием), представляет собой полное внутреннее распределительное устройство с трехфазным AC 50 Гц и номинальным напряжением 40,5 кВ. В качестве электростанции, подстанции, промышленных и горнодобывающих предприятий для получения и распространения электрической энергии она может управлять, защищать и обнаруживать цепи, а также может использоваться в местах с частыми операциями. Это оборудование переключения соответствует GB/T11022-1999, GB3906-2006 и DL404-1997.

● Технические параметры для каждого компонента Kyn61-40.5 Тип оборудования сменного переключателя

◆ Вакуумное распределительное устройство

◆ Выключатель вакуумной цепи

◆ Спринг-управляемый механизм

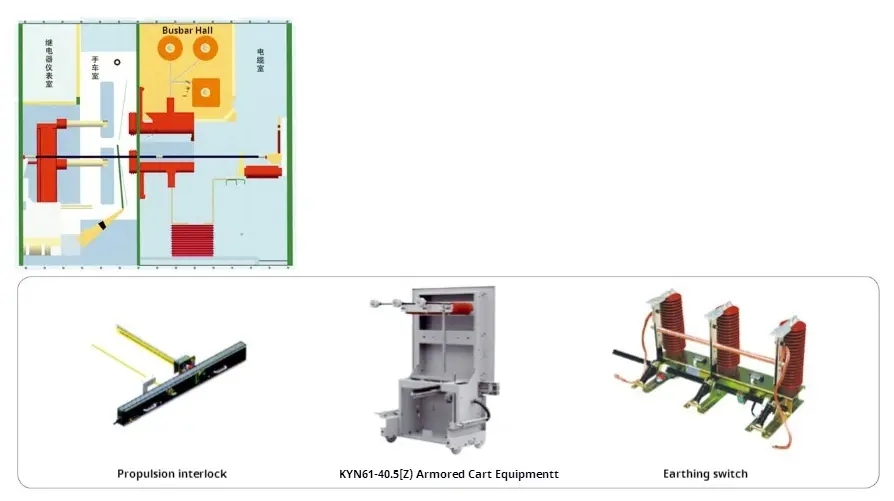

● Структурные характеристики Kyn61-40.5 Тип

Оборудование Switch предназначено в соответствии со стандартом закрытого оборудования бронированного металла в GB3906-1991 и IEC298. Все оборудование состоит из двух частей: оборудования и натяжной части (ручной работы). Структура оборудования собирается и в сочетании с болтами. Интерьер оборудования Switch разделен на помещение для выключателя, главную автобусную комнату, кабельную комнату и оборудование для приборов на металлической перегородке. Уровень защиты оболочки достигает IP3x, а уровень защиты между компартментами составляет IP2X, и все элементы структуры металла надежно заземлены. Каждый отсек системы основного петли имеет канал высвобождения давления для независимого выхлопа.

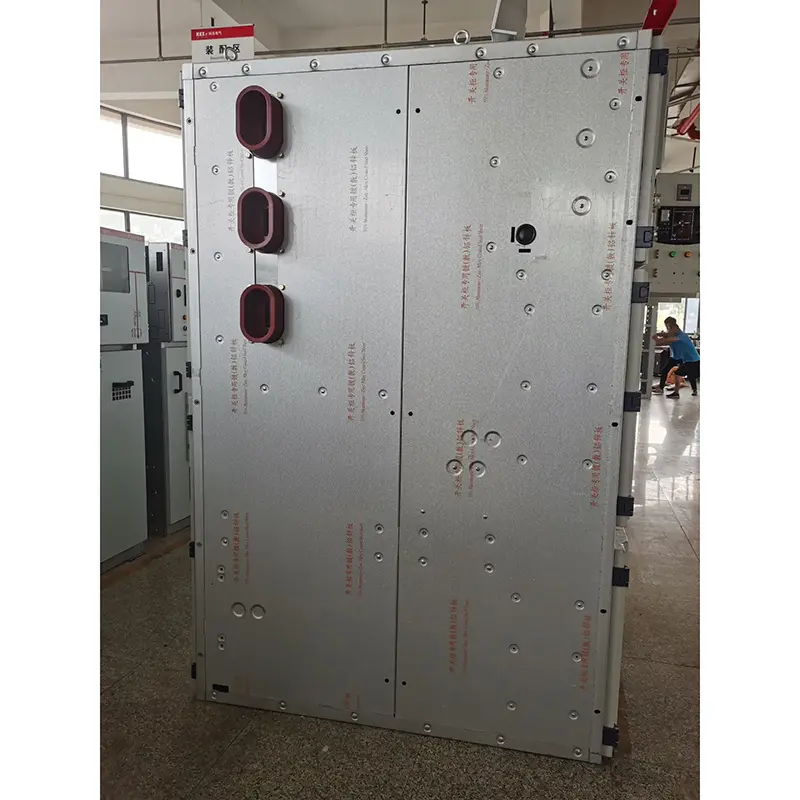

◆ Оболочка и раздел

Оболочка и раздел оборудования с задвижным выключателем в броне прикрепляются стальной пластиной с холодным путем после обработки и сгибания станками с ЧПУ. Следовательно, собранное оборудование может обеспечить однородность структурных измерений. Оборудование для переключения в одежде брони разделено на помещение для выключателей, главную автобусную комнату, кабельную комнату и реле, и каждая часть разделена заземленным металлическим переголом.

◆ Рандж

Руководство можно разделить на ручной работы с цепью выключателя, ручной работы трансформатора напряжения, ручной работы измерения, ручной работы изоляции и т. Д. Руководство имеет позицию тестирования/изоляции и рабочую позицию в оборудовании, и каждая позиция оснащена взаимосвязанным устройством, чтобы гарантировать, что ручная работа не может двигаться случайно, когда оно находится в двух вышеупомянутых позициях.

◆ Currepler Soider

Конкретная дорожка установлена ​​в отсеке автоматического выключателя для перемещения ручной работы. Когда автоматический выключатель перемещается между испытательной позицией и рабочей позицией, клапан изоляции автоматически открывается или закрывается, что гарантирует, что персонал не касается заряженного тела. Разоточняя часть может работать с закрытой дверью оборудования, а положение ручной работы в оборудовании можно увидеть через окно наблюдения, и в то же время можно увидеть любые функциональные знаки на русле.

◆ автобусное отделение

Основная шина ведет от одного оборудования для переключения в одежде на броне в другое и фиксируется небольшими автобусами и статическими контактными коробками и зафиксирована на автобусных рукавах при пересечении боковых пластин соседнего оборудования. Все автобусы принимают композитную изоляцию.

◆ Кабельное отсек

PT, заземляющий выключатель, молния и несколько кабелей могут быть установлены в кабельной комнате.

◆ Relay Room

Внутренняя плата и панель реле могут быть оснащены вторичными компонентами, такими как компоненты управления и защиты, инструменты измерения и отображения, а также индикаторы мониторинга живого мониторинга.

◆ взаимодействие устройства

Оборудование с смещением брони в кладке с броней имеет надежное взаимосвязанное устройство, которое эффективно обеспечивает безопасность операторов и оборудования;

Когда заземляющий переключатель находится в положении вне, ручная работа может перемещаться только из положения испытаний/изоляции в рабочую позицию; И задняя дверь не может быть открыта, что предотвращает ошибочный вход в электрифицированный интервал. Когда ручная нагрузка полностью вытащится из оборудования или когда ручная работа находится в положении тестирования/изоляции в оборудовании, а переключатель заземления блокируется и разблокируется, переключатель заземления может быть закрыт. Когда промышленность находится в рабочей позиции, выключатель заземления не может быть закрыт. Он предотвращает включение переключателя заземления по ошибке и предотвращает перемещение ручной работы в рабочую позицию, когда заземляющий переключатель находится в закрытом положении. Только тогда, когда ручная работа автоматического выключателя находится в положении тестирования/изоляции или рабочей позиции может работать с цепью выключателя; Более того, после того, как автоматический выключатель закрыт, ручная работа не может перемещаться, что предотвращает нагрузку на живую нагрузку и вытаскивает выключатель цепи по ошибке. Электрическая блокировка может быть установлена ​​между оборудованием.

◆ Заземление

В кабельной комнате находится автобусный бар заземляющий автобус 6 × 50 мм, который может проходить через соседнее оборудование и хорошо соприкасаться с оборудованием.

● Основная схема проводки

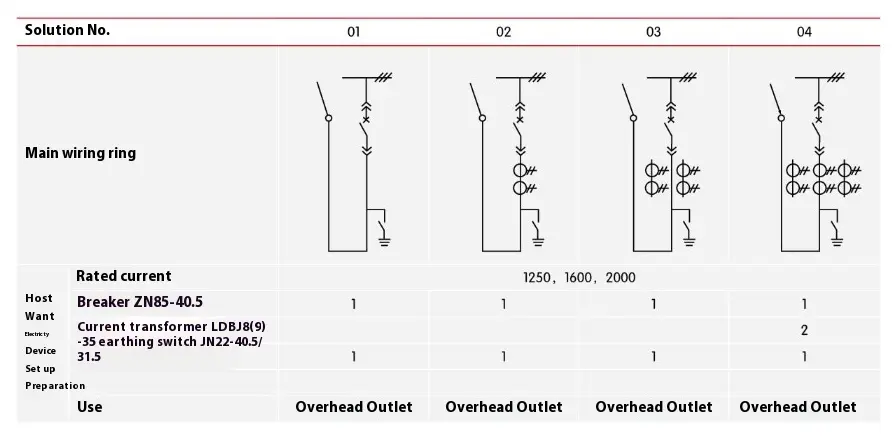

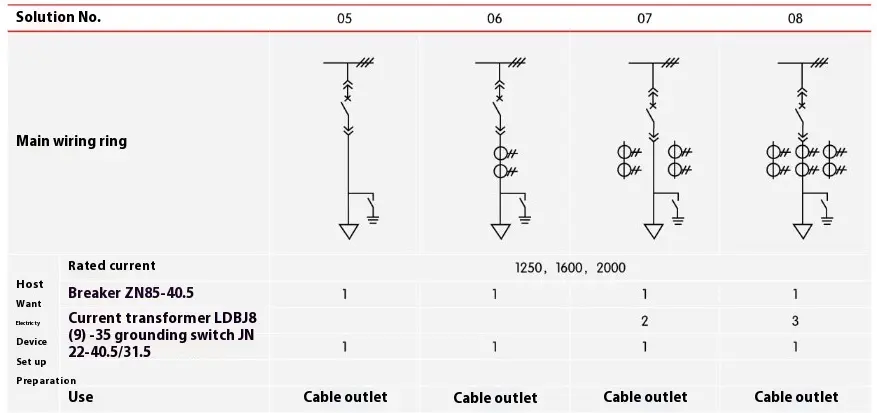

Существует 27 обычно используемых типичных схем первичной проводки для оборудования смены брони, которое может удовлетворить потребности входящих и исходящих линий кабеля пользователей, входящих и исходящих линий накладных расходов, общения и измерения, защиты и т. Д. Если есть другие схемы, отличные от существующих схем, пожалуйста, проконсультируйтесь с производителем.

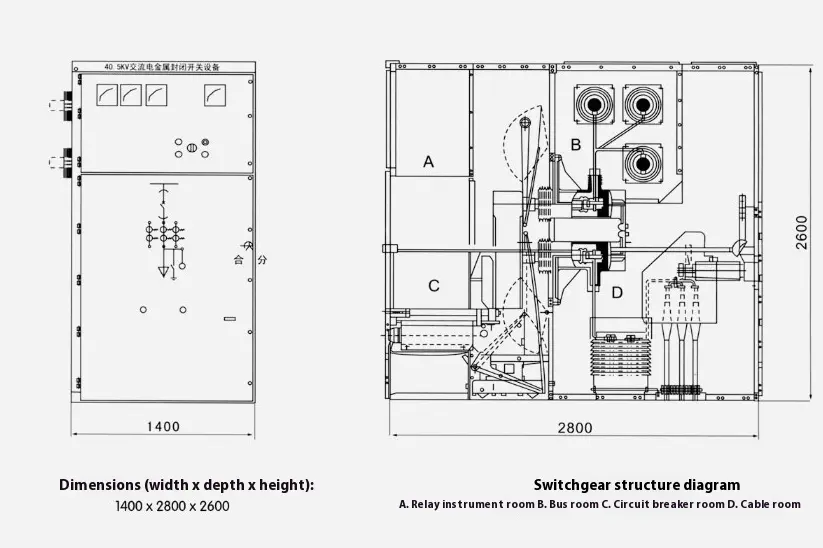

● Структурные размеры и схематическая схема оборудования смены брони, оборудованного переключателем
