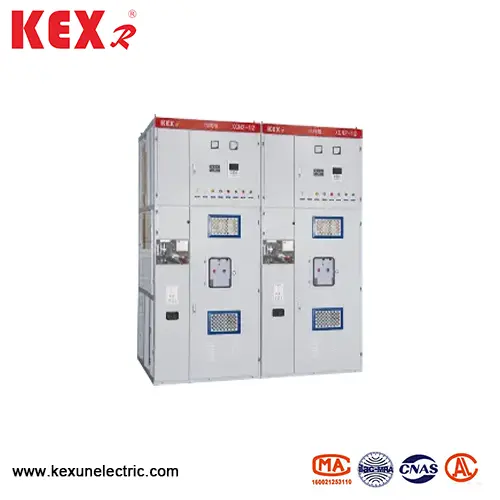

Тип коробки с фиксированным металлическим закрытым оборудованием

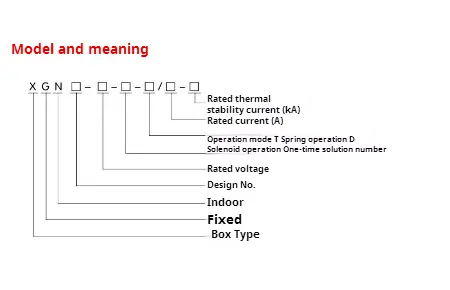

● Значение модели

● В основном технические параметры XGN2-12-типа

◆ Структура

Это оборудование XGN2-12 типа коробки с фиксированным металлическим переключателем представляет собой металлическую конструкцию с закрытой коробкой, а рама оборудования приварена угловой сталью. Оборудование делится на помещение для выключателя, автобусную комнату, кабельную комнату и реле за счет стальных пластин, а работа основных компонентов в оборудовании можно наблюдать через окно наблюдения, а осветительная лампа на фасаде. Чтобы улучшить технические характеристики оборудования, основные компоненты (такие как автоматические выключатели и вращающиеся разъединения) были переработаны. В соответствии с расположением оборудования XGN2-12 типа фиксированного металлического закрытого переключателя, реле могут быть установлены в реле, сигнальные реле, указывающие на приборы, сигнальные огни на дверь, а также в комнате установки и эксплуатации переключателя передачи, с автобусной комнатой в задней части и кабельной комнатой в нижней части, чтобы пользователи могли удобно подключать проводится. Передняя часть - это комната выключателя, которая удобна для обслуживания оборудования. См. Рисунок 1 и Рисунок 2 и Руководство по продукту для внутреннего механизма оборудования.

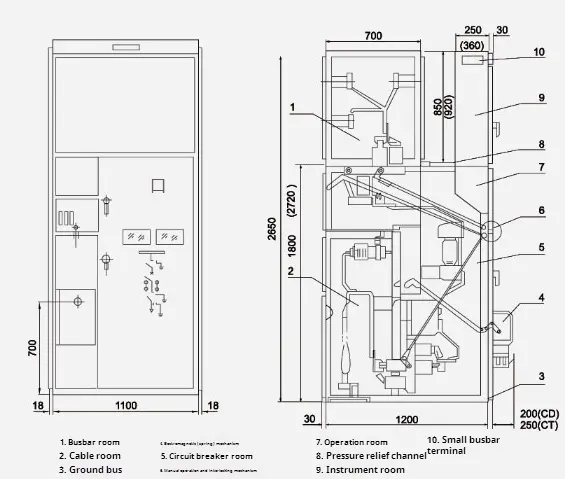

● xgn □ -12/07d.

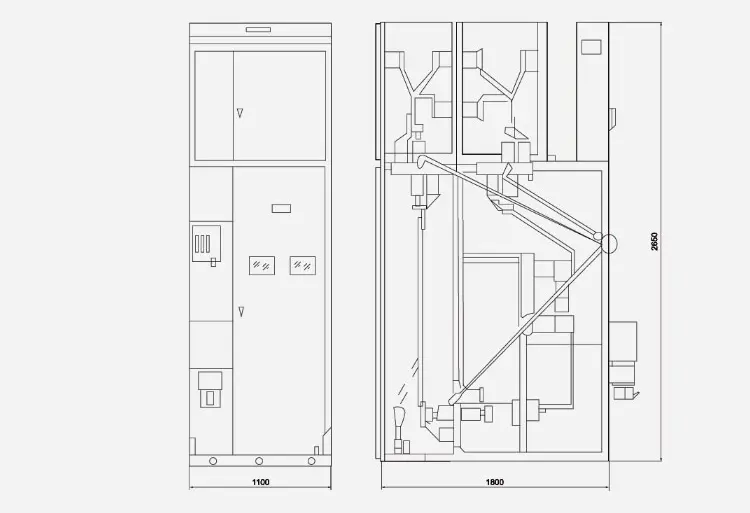

● xgn □ -12 (выход из балансового кабеля).

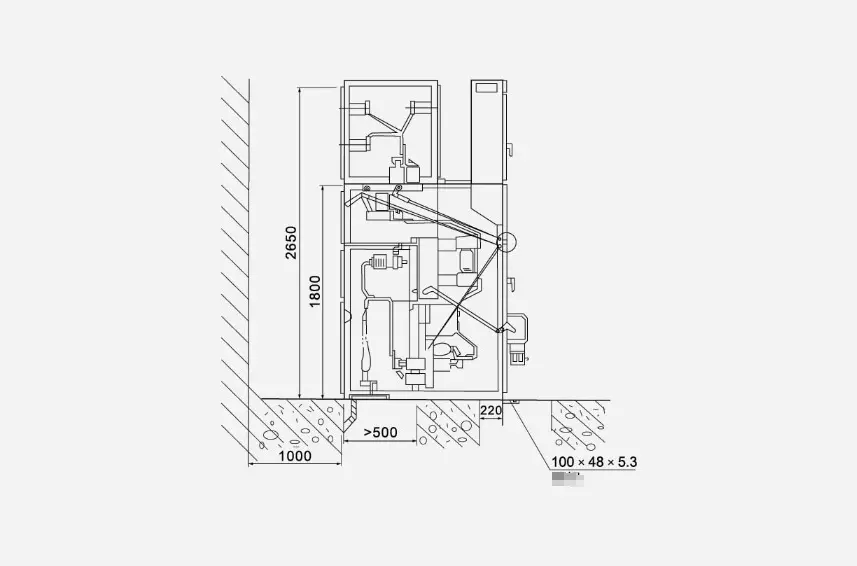

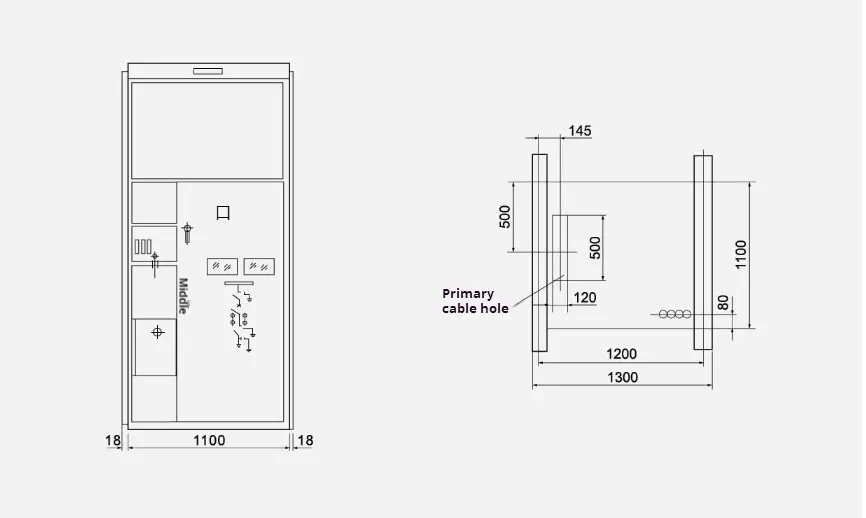

● Общий рисунок установки размера
