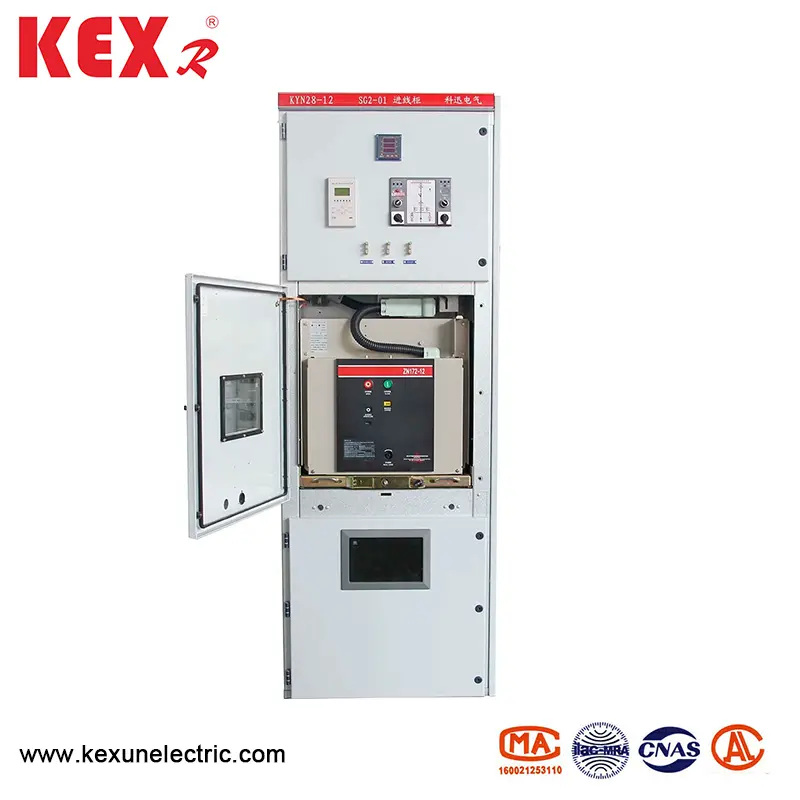

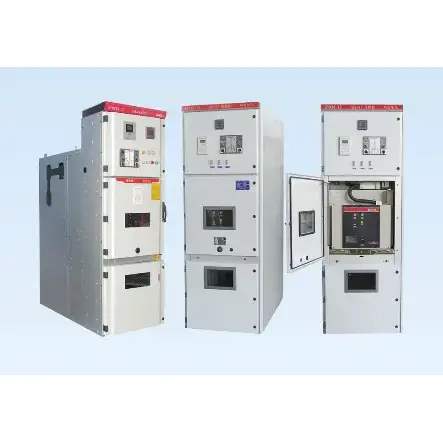

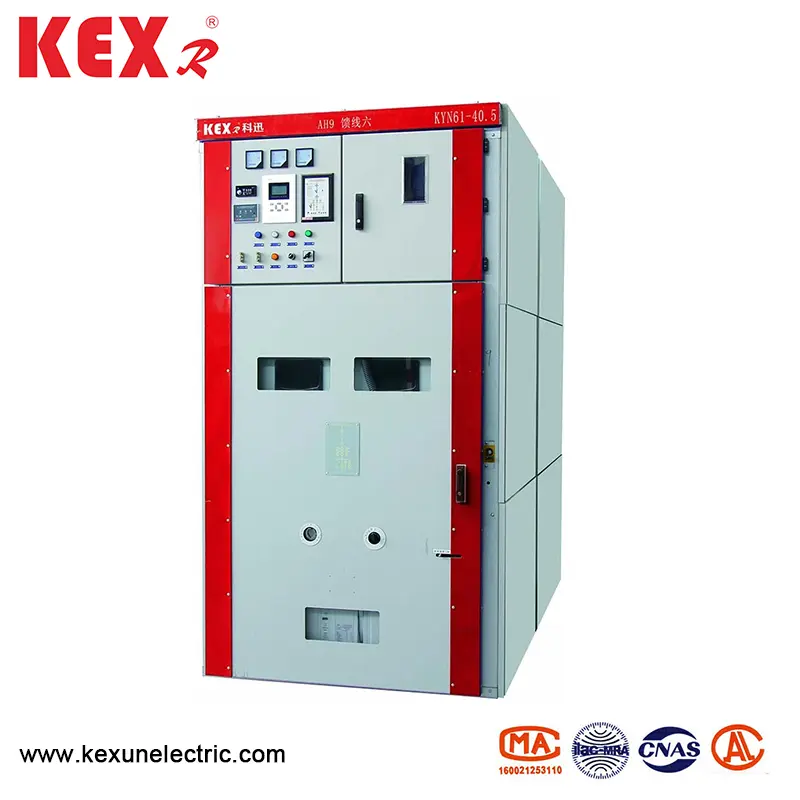

Полный комплект высокого напряжения

● Применение Kyn28-12 Тип высокого напряжения полное комплект

KYN28-12 (GZS1) Высокое напряжение Полное комплект-это трехфазное полное устройство для полного распределения AC 50 Гц, которое используется для получения и распределения мощности и управления сетью 3-12 кВ, защиты и контроля цепи. На панели ретранскую камеру этого продукта могут быть установлены различные типы комплексных устройств защиты от реле, и может быть реализовано интеллектуальное управление системой. Он имеет функции дистанционного управления, телеметрии, дистанционной связи и удаленной корректировки, а полевая сеть может контролироваться через шину CAN с интерфейсом связи. Он также выполняет функции предотвращения неправильного выключателя автоматического выключателя, нажатия и вытягивания ручной работы с нагрузкой, закрытия выключателя заземления электричеством, отправляя электроэнергию в положении заземления и не позволяя ему вступить в интервал в прямом эфире по ошибке, который называется «пять профилактиков». Шкаф может быть оснащен VSI (ZN63) и выключателями ZN12V вакуумных схем, а также импортированными выключателями вакуумных цепи VD4 и вакуумными контакторами VC.

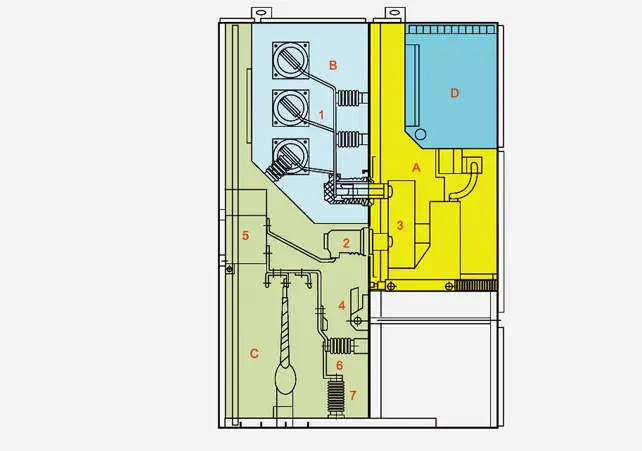

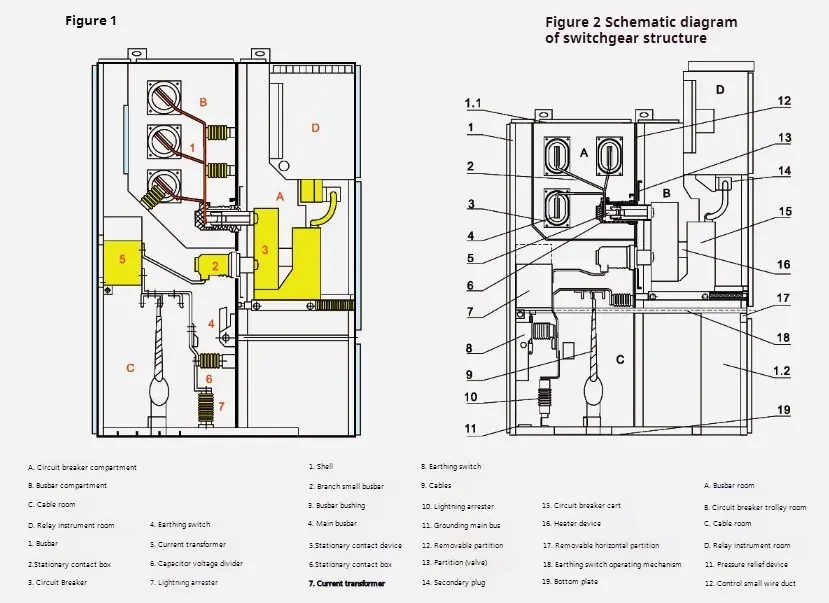

● Структурная диаграмма типа KYN28-12 Полный комплект высокого напряжения

● Полный комплект высокого напряжения соответствует стандартам.

1.EC-298 2.GB3906-1991 3.DLVT404-1997 4.GB/T11022-1999

● Высокое напряжение полное описание установки

Оболочка и разделение полного набора высокого напряжения изготовлены из стальных пластин с алюминиевым покрытием или стальными пластинами, которые прикрепляются после обработки и сгибания с помощью машин с ЧПУ, поэтому собранный полный набор высокого напряжения может поддерживать однородность в размере. Стальная пластина с алюминиевым звеном обладает сильным антикоррозионным и антиоксидиальным эффектом и высокой механической прочности. Интерьер полного набора высокого напряжения делится на комнату для ручной работы, автобусную комнату, кабельную комнату и реле прибора за перегородками, а оболочка каждого блока имеет независимое заземление. Все его двери опрыскиваются электростатическим пластиком, что делает их поверхности, которые имеют преимущества воздействия, устойчивости к коррозии и красивому внешнему виду (цвета могут быть настроены пользователями).

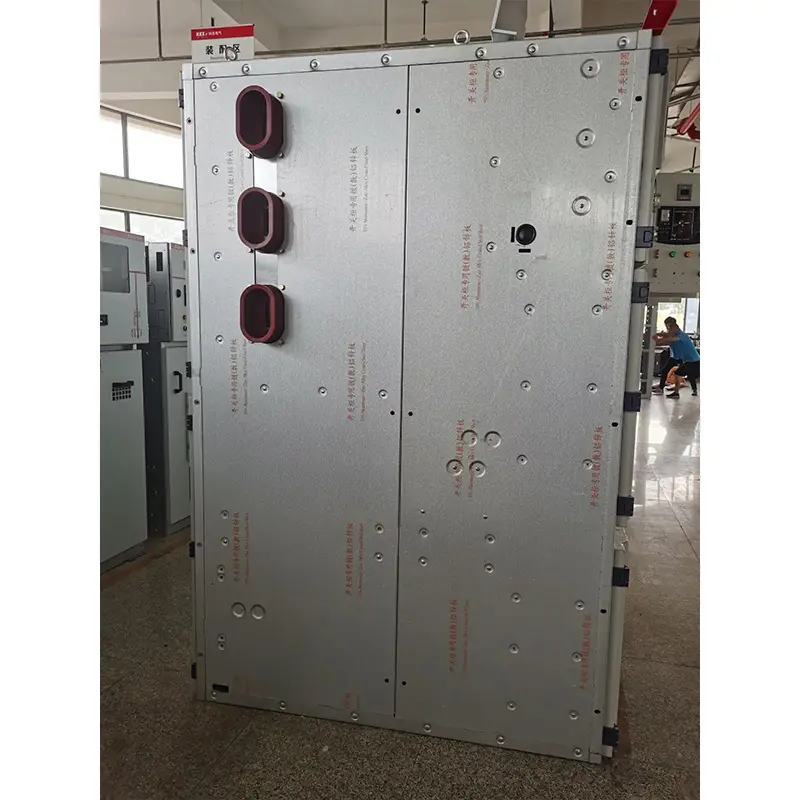

◆ Оболочка и раздел

Оболочка и раздел шкафа изготовлены из высококачественных импортируемых алюминиевых цинковых стальных пластин, которые прикрепляются после сгибания с помощью машин с ЧПУ, поэтому собранный полный комплект высокого напряжения может поддерживать однородность в размере. Он обладает сильной коррозионной устойчивостью и устойчивостью к окислению и имеет более высокую механическую прочность, чем та же стальная пластина. Полный комплект высокого напряжения делится на комнату на расстояниях (отсек для автоматического выключателя), автобусную комнату, кабельную комнату и комнату для приборов реле (комната с низким напряжением). Оболочка каждого блока независимо заземлена.

◆ Размеры

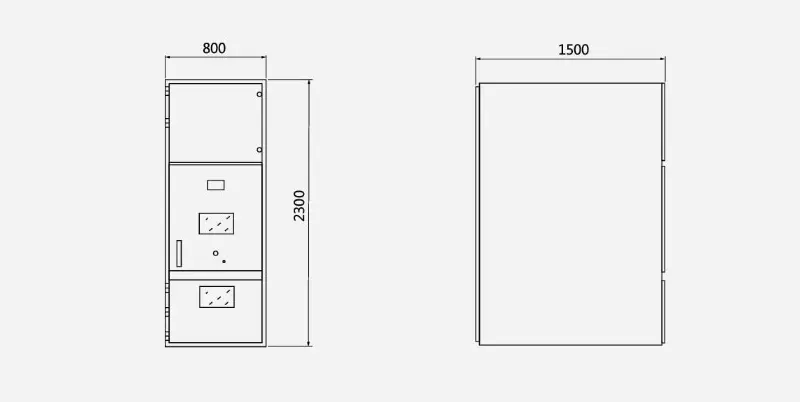

◆ Определение размерного чертежа полного набора высокого напряжения

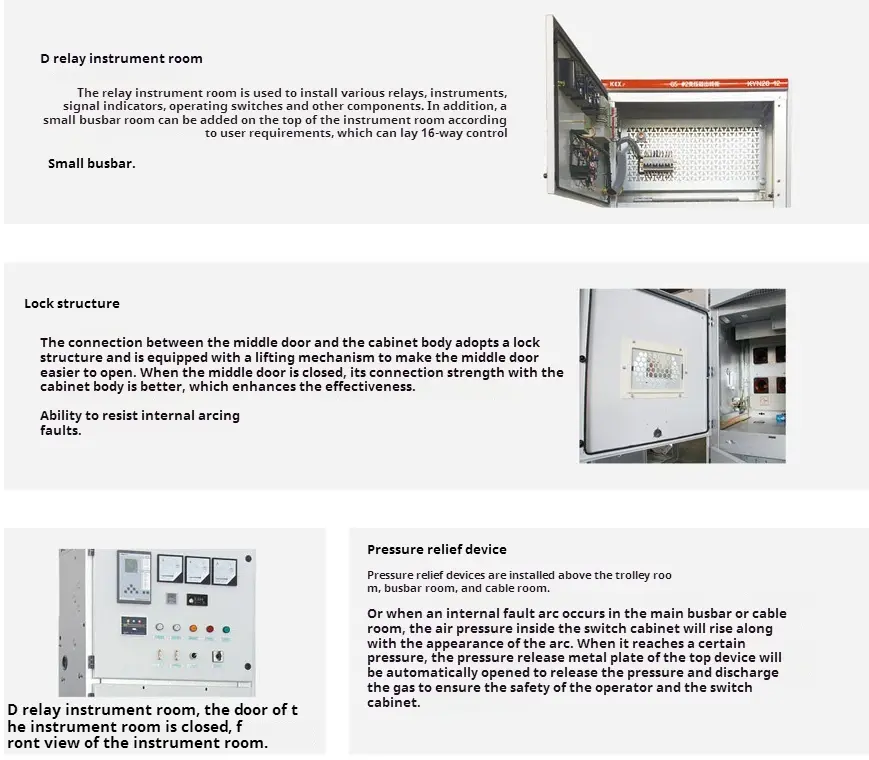

◆ Важный компонент типа Kyn28-12 Полный комплект высокого напряжения
