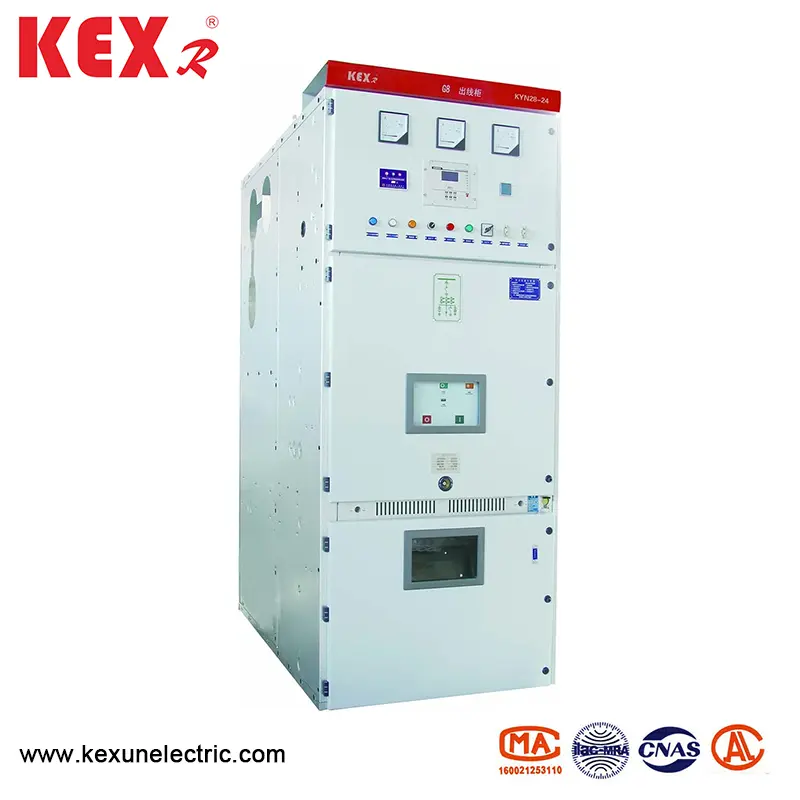

Броня смену металлическим закрытым распределительным устройством

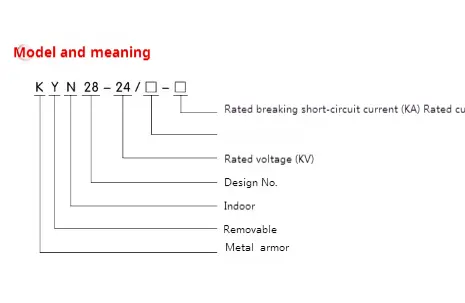

● Значение модели

● Условия использования

◆ Условия нормального использования

▶ Температура окружающей среды: -15 ~ 40 ℃ и среднее в течение 24 часов менее 35 ℃.

▶ Влажность: среднесуточная влажность менее 95%; Среднемесячная влажность менее 90%;

▶ Давление пара: среднее давление пара в день составляет не более 2,2 кПа ； Среднемесячное давление водяного пара не должно превышать 1,8 кПа ；;

▶ Высота: высота сдвигающего металлического замкнутого распределительного устройства должна быть менее 1000 м.

▶ Окружающий воздух явно не загрязняется пылью, солью, коррозионным и/или горючим газом, паром или солью;

▶ Вибрация или движение заземления снаружи переключающего оборудования и управляющего оборудования можно игнорировать

▶ Амплитуда электромагнитных помех, вызванных вторичной системой, не превышает 1,6 кВ.

◆ Особые условия использования

Когда он используется в обычных условиях окружающей среды, помимо тех, которые указаны в GB/T1022, компания и пользователи могут договориться и достичь соглашения по специальным условиям эксплуатации.

Чтобы предотвратить конденсацию, сдвигающий металлический закрытый распределительный устройства сдвигает в броне.

оснащен обогревателем, который следует использовать, когда распределительный устройства находится в состоянии резервного режима. Внимание также должно быть уделено тем, чтобы ввести нагреватель в работу, когда распределитель находится в нормальной работе.

● Технический параметр сдвигающего металлического замкнутого распределительного устройства с бронированием.

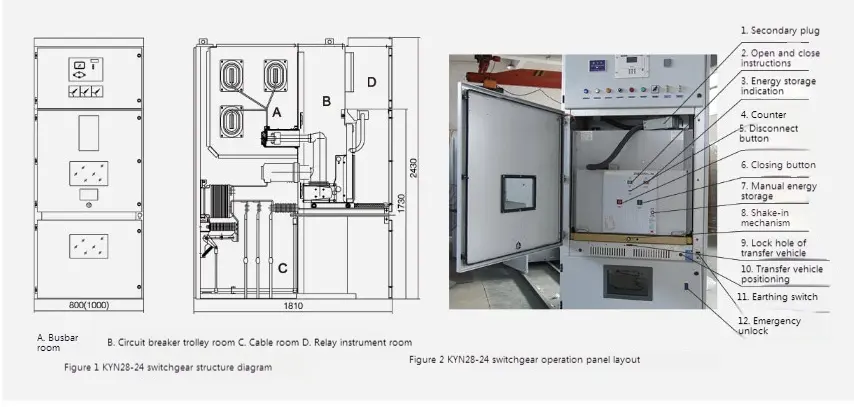

● Краткое описание структуры

Сменное металлическое переключательное устройство типа Kyn28-24. Распределительный устройства делится на несколько функциональных отсеков на металлические перегородки, такие как автобусная комната, комната для выключателей, кабельная комната и комната для приборов реле. Съемные части распределительного устройства могут быть оснащены ручной колодкой выключателя вакуумного выключателя, ручной нагрузкой трансформатора напряжения, ручной работой молнии, ручной работой изоляции и ручной работой предохранителей.

● Характеристики основных компонентов

◆ Оболочка

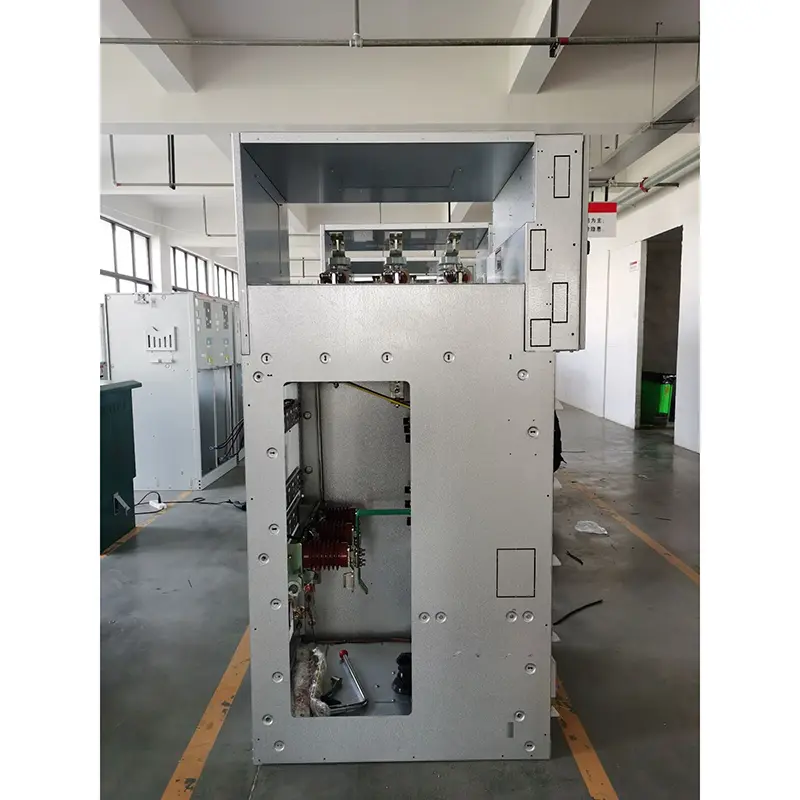

Оболочка с переключающим металлическим переключателем типа Kyn28-24 изготовлена ​​из импортированной стальной пластины с алюминиевым покрытием, которая обрабатывается стальной пластиной, покрытой алюминиевым покрытием, которая обрабатывается с ЧПУ и изготовлена ​​с помощью нескольких процессов складывания. Весь шкаф обладает высокой точностью и сильной коррозионной стойкостью и устойчивостью к окислению, и из -за принятия многочисленных технологий складывания шкаф более легкий по общему весу, выше механической прочности и красивой по внешнему виду, чем другие аналогичные шкафы для оборудования. Шкаф принимает собранную структуру, которая соединена гайкой ивы и высокопрочным болтом, так что обработка и производственный цикл сокращается, детали универсальны, пространство пола невелико, а организация производства удобна.

◆ Рандж

Скелет на ручной работы изготовлен из тонкой стальной пластины и собирается с помощью машинного инструмента с ЧПУ. Руководство и шкаф обладают высокой точностью сопоставления, а механическая блокировка безопасна, надежная и гибкая. Руководство можно разделить на ручную колонну выключателя, нагрузку трансформатора напряжения, ручной работы измерения, ручной работы изоляции и т. Д. Резлмы с одинаковыми спецификациями могут быть свободно взаимозаменяются. Руководство имеет позицию разъединения/испытаний и рабочую позицию в шкафу, и каждая позиция имеет устройство для позиционирования. Чтобы обеспечить надежную блокировку. Все виды ручных каналов продвигаются и снимаются с помощью винтовых стержней, которые являются легкими и гибкими для работы и подходят для дежурного персонала. Когда промышленность должна быть удалена из шкафа, ее можно удобно вывезти со специальным трансферным грузовиком для различных проверок и технического обслуживания. Когда автомобиль, управляемый ручной колодкой, транспортируется в комнату выключателя шкафа, его можно надежно заблокировать в положении OFF/TEST, а индикатор позиции шкафа показывает свое положение. Только после того, как промышленность полностью заблокирована, может быть встряхнут механизм движения свинца, чтобы подтолкнуть ручную строку до рабочей позиции. Когда промышленность достигает рабочей позиции, рабочая сила ручки движения внезапно увеличивается и не может быть повернута, и его соответствующий индикатор позиции показывает его положение. Механическая блокировка ручной работы может надежно гарантировать, что автоматический выключатель может быть закрыт только тогда, когда ручная работа находится в рабочей позиции или испытательном положении; Более того, пролочная труба может перемещаться только тогда, когда автоматический выключатель находится в открытии.

◆ COARTENT

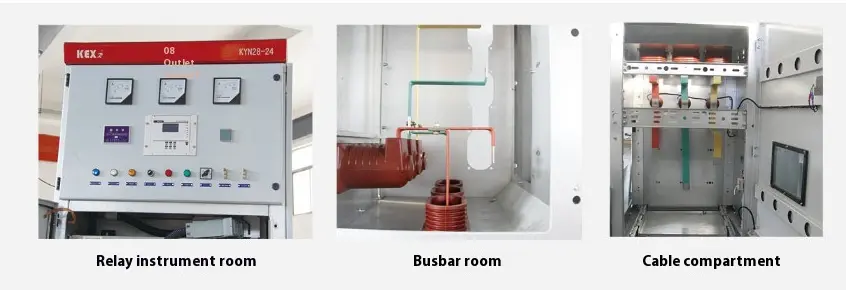

Основные электрические компоненты распределительного устройства находятся в их независимых отсеках, а именно: комната выключателей, автобусная комната, кабельная комната, реле для приборов и т. Д. Уровень защиты каждого отсека достигает IP2X. За исключением комнаты для приборов реле, другие три отсека имеют каналы снятия давления соответственно. Из -за среднего типа пространство кабельной комнаты значительно увеличивается, поэтому оборудование может подключать несколько кабелей параллельно.

▶ Автобусный отсек A: Основная шина подключена к одному сплайсингу, которая зафиксирована филиалом (статическая контактная коробка) и рукав с изоляцией основной шины. Основная шина и галстук - это медные стержни с прямоугольным поперечным сечением, а двойные шины используются для тяжелого тока нагрузки. Для особых потребностей автобус может быть покрыт тепловой усаживаемой рукавом и индивидуальным изоляционным коробкой. Изоляционные втулки устанавливаются между автобусами смежных шкафов, которые могут эффективно ограничить аварию в отсеке без распространения на другие шкафы в случае внутренней дуги разлома.

▶ Ограничение автоматического выключателя B: Рельсы устанавливаются с обеих сторон отсека для перехода на расстояние от положения OFF/испытания в рабочую позицию в шкафу. Перегородка (клапан) статической контактной коробки устанавливается на задней стенке комнаты для ручной работы. Когда нагрузка на промышленность перемещается из положения выкл/испытания в рабочую позицию, верхние и нижние клапаны на устье статического контактного ящика автоматически открываются в сочетании с ручной колодкой. При движении в противоположном направлении клапан автоматически закроется до тех пор, пока не отступит ручная машина в определенное положение и безопасно не покрывает статическое контактное ящик, образуя таким образом эффективную изоляцию. Поскольку между верхним клапаном и нижним клапаном нет связи, клапан на живой стороне может быть заблокирован во время обслуживания, что гарантирует, что обслуживающий персонал не касается живого корпуса. Разоточка также может работать, когда закрыта дверь комнаты выключателя цепи. Через окно наблюдения на двери вы можете наблюдать положение ручной работы в отсеке, инструкции по открытию и закрытию и ситуацию хранения энергии.

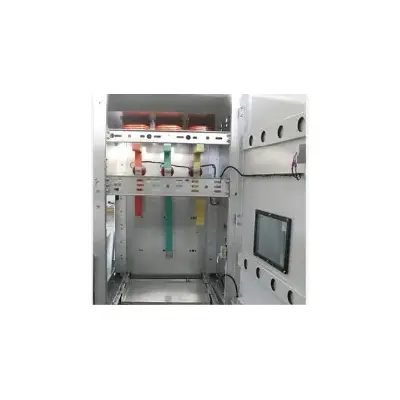

▶ Кабельный отсек C: Крипковое сменное сменное распределительное устройство типа Kyn28-24 в середине, поэтому кабельный отсек имеет большое пространство. Текущий трансформатор и заземляющий выключатель установлены на задней стенке отсека (выключатель заземления также может быть установлен в середине шкафа переключения в соответствии с потребностями клиента), а арест молнии установлен в нижней части отсека. После удаления ручной работы и экстрагируемого горизонтального разделения конструкторы могут входить в шкаф с передней части для установки и технического обслуживания. Кабель, соединяющий проводники в кабельной комнате, может быть подключен параллельно с 1-3 кабелями на фазу, и 6 кабелей могут быть подключены параллельно с каждой фазой при необходимости. Съемная пластина для герметизации металла или немагнитное металлическое герметизация приготовлена ​​в нижней части кабельного отсека, чтобы обеспечить удобную конструкцию.

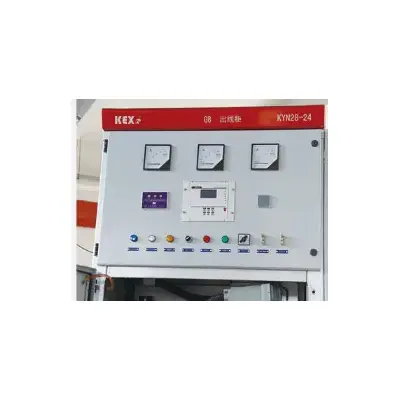

▶ Relay Instrument Room D: Компоненты защиты реле, инструменты, индикаторы живого дисплея и вторичное оборудование с особыми требованиями могут быть установлены в комнате реле. Линия управления проложена в транкинге, а у транкинга есть металлическая крышка, которая может изолировать вторичную линию от высоковольтных компонентов. Левый передний переход зарезервирован для ввода и проводника управляющих кабелей, а соответствующие части нижней пластины снабжены вторичными проводами и кабельными резьбами. На верхней тарелке ретрансляционной комнаты также есть небольшое отверстие для перекрестки на автобусе, которое удобно для строительства. При проводке верхняя крышка для приборной комнаты можно открыть, чтобы облегчить установку небольшого автобуса.
