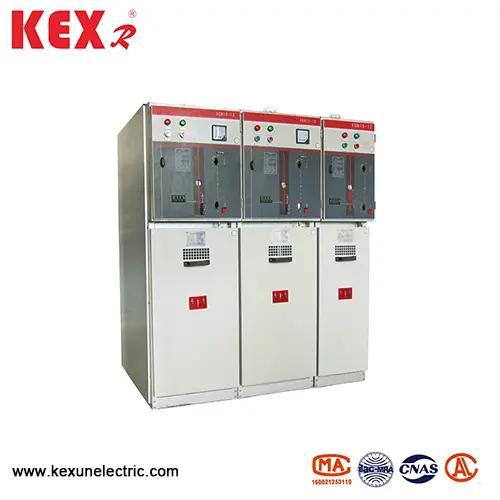

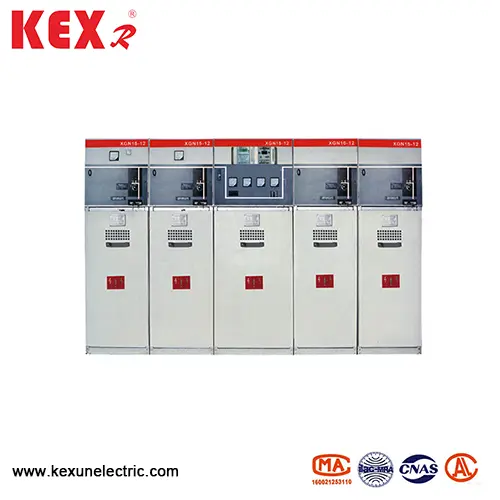

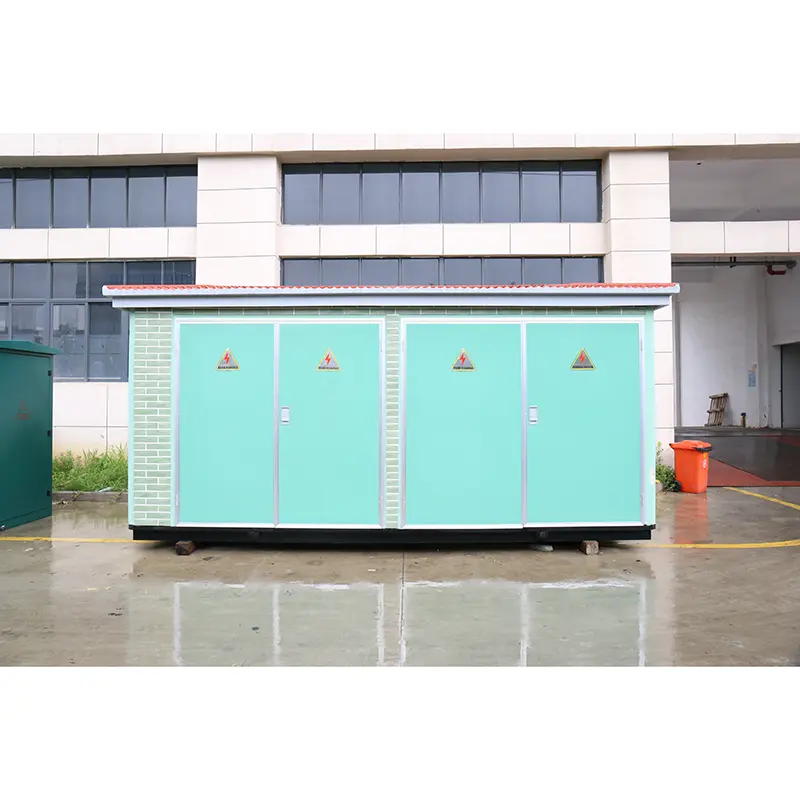

Гехафторидное кольцо главное устройство

● Основное приложение

Xgn15-12 типа гексафторидного кольца Основное устройство, подходящее для AC 50 Гц и 12-километровых энергетических систем, широко используемых в промышленных и гражданских сетях кабельных кольцевых сетей, а также проектах по борьбе с энергоснабжением, особенно для городских жилых районов, небольших вторичных подстанций, станций переключения, промышленных и горных предприятий, торговых точек, аэропортов, подборов, ветроэнергетических, госпиталей, турниров, турниров, турниров, турниров, турниров, тунии, турниры, тунии, тунии, тунии, тунии, тунии, тунии, тунии, турниры, тунии, тунии, тунии, тунии, тунии, турниры.

● Условия использования

▶ Высота: ≤ 1000 м. (Если есть особые требования, укажите их при заказе)

▶ Температура окружающей среды: -25 ~ 40 ℃

▶ Среднесуточная относительная влажность: ≤95%

▶ Среднемесячная относительная влажность: ≤90%;

▶ Степень сопротивления шока: 8 градусов

▶ ОТКЛЮЧЕНИЕ БЕЗОПАСНОСТИ ОТ насильственных вибраций, удара, пожара, химической коррозии и взрыва.

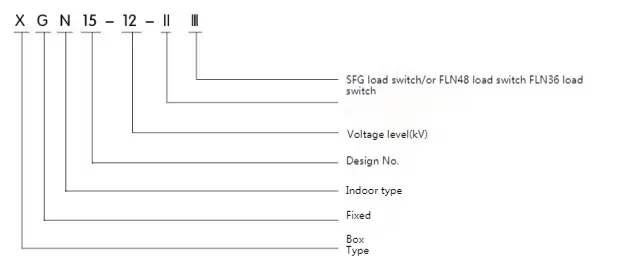

● Модели и смысл

● Критерии соответствуют

XGN15-12 Тип Гексафторидного кольца Основное устройство соответствует следующим критериям:

IEC298 · IEC265 · IECL29 · IEC694 · IEC420 · IEC56 · IEC529 · IEC932 · GB3804 · GB3906 · GB11022

● Технические параметры и измерение

● Структура и основные компоненты шкафа переключения нагрузки

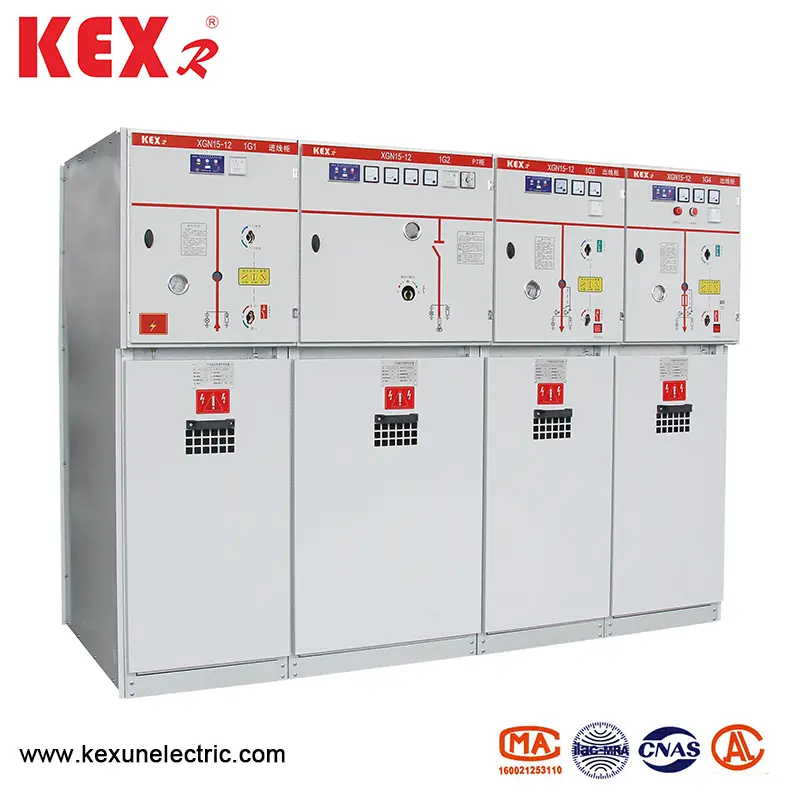

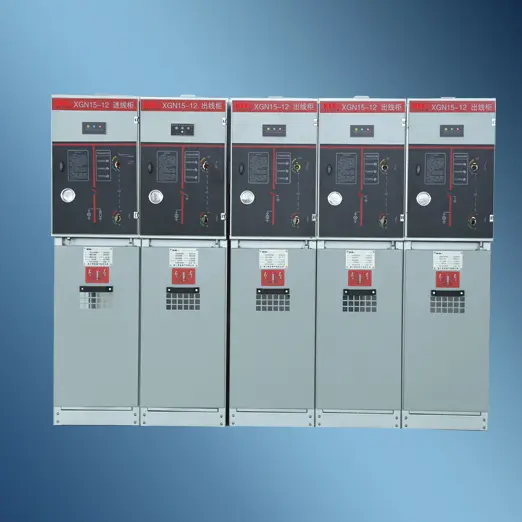

◆ XGN15-12 Тип гексафторидного кольца.

◆ Нагрузочный переключатель

Трехстациональный загрузочный переключатель установлен в комнате выключателя. Оболочка выключателя нагрузки изготовлена ​​из эпоксидной смолы и заполнена гексафторидом серы (SF). ) Газ является изолирующей средой, и SF может быть установлен в переключательном помещении в соответствии с требованиями клиента. Измеритель плотности газа или измеритель плотности газа с контактом тревоги.

◆ Кабельная комната

Шкаф с выключателем нагрузки имеет достаточную кабельную комнату, которая в основном используется для подключения кабеля, так что одноядерные или трехъядерные кабели могут быть подключены простыми неэкранированными кабельными головками, и в то же время, арестовант молния, трансформатор тока, нижний переключатель заземления и другие элементы могут быть установлены в достаточном пространстве. Согласно стандартной конструкции, дверь шкафа имеет окно наблюдения и устройство блокировки безопасности, а нижняя пластина из кабельной комнаты оснащена уплотнением и кабельным зажимом с опорной рамой соответствующего размера. Нижняя пластина и входная дверная рама кабельной комнаты можно удалить, чтобы облегчить установку кабеля.

◆ Механизм замесивания, механизм взаимодействия и контрольная комната низкого давления

Нижняя комната с блокировкой играет роль панели управления одновременно. Низковольтная камера оснащена механизмом рабочих мест с индикатором положения, механической блокировкой и устройством, а также может быть оснащена вспомогательными контактами, катушкой отключения, механизмом экстренной отключения, емкостным живым дисплеем, блокировкой ключа и электрическим рабочим устройством. В то же время пространство в низковольтной камере также может быть оснащено схемой управления, измерением инструмента и защитным реле. Шкаф шириной 750 мм имеет две идентичные низковольтные камеры, которые могут быть оснащены большим количеством аксессуаров. Весь шкаф для переключения XGN15 можно разделить на две части, верхняя часть шкафа включает в себя автобусную комнату, переключатель нагрузки, механизм рабочих мест и низковольтное место, которое отделено от нижней кабельной комнаты. Следовательно, оборудование, установленное в верхнем блоке, может быть безопасно и удобно пересмотреть и реформировать, и весь верхний блок может быть заменен.

◆ Автобусная комната

Автобусная комната расположена в верхней части шкафа. В автобусной комнате основные автобусы соединены вместе и проходят через весь ряд шкафов Switch

◆ Основные компоненты ofxgn15-12 типа гексафторидного кольца Главный блок

▶ FLN36 Switch разрабатывается и производится компанией путем введения иностранных технологий и в соответствии с требованиями внутренней энергетической системы.

▶ Выключатель нагрузки имеет три состояния: закрытие, открытие и заземление. Динамические и статические контакты переключателя нагрузки помещаются в эпоксидную оболочку с эпоксидной смолой, настраиваемая на магистрату, с усиленной структурой и SF. Газ представляет собой дуговую среду, а давление воздуха составляет 14 баллов. Каждый выключатель нагрузки герметичен и без технического обслуживания, а барометр можно выбрать отдельно. Типичный метод установки переключателя нагрузки в кольцевой сетевой шкафу - разместить стальной перегородку между кабельной комнатой и автобусом и установить его горизонтально. Этот метод установки изолирует автобусную комнату из кабельной комнаты, чтобы удовлетворить самые строгие требования безопасности для работы и технического обслуживания. Если внутри возникает дуга, в задней части оболочки выключателя нагрузки существует структурная слабая точка, которая будет промыта, а затем дуговой разрядной клапан на шкафу будет промыть, а поток воздуха над давлением будет направляться за пределами шкафа.

▶ Нагрузочный переключатель имеет два рабочих механизма: Однопроизводительный механизм рабочего механизма (K-тип) и механизм рабочего механизма двойной пружины (A-тип), электрический механизм может быть добавлен к двум вышеуказанным типам рабочих механизмов для реализации удаленного электрического контроля.
