Сплошное изолированное закрытое переключатель среднего напряжения

Kexun - это поставщик, специализирующийся на производстве оборудования для передачи и трансмиссии в Китае. Он использует твердое изоляционное материал в качестве основной изоляционной среды, обеспечивая идеальную серию решений для пользователей модернизации и распределения сетки.
Модель: KXSGN-12
Бренд ： Kexr

Отправить запрос

Описание продукта

● Обзор продукта

Сплошная изолированная инсуализованная сплошная среднего напряжения. Оборудование для выключателя среднего напряжения имеет много схем, таких как защита выключателя с цепи, защита трансформатора, управление нагрузкой, комбинированная комбинация предохранителя, питание PT, подъем муфты шины и так далее. Этот продукт может использоваться в качестве оборудования для распределения сетевой сети энергоснабжения, а также может использоваться в качестве оборудования для распределения электроэнергии для городского строительства промышленных и горнодобывающих предприятий с характеристиками многофункции и универсальности.

Сплошное изолированное закрытое среднее напряжение Оборудование Принять твердый изоляционный материал в качестве основной изоляционной среды, прерыватель вакуума, проводящее соединение, разъединение, выключатель заземления, основная шина, филиала и другие основные электрические цепи обернуты и упаковываются с твердой изоляционной средой в одну или несколько модулей с определенными функциями, которые могут быть объединены или снова расширены и имеют полную изоляцию и затянучивость.

● Условия использования

Температура окружающей среды: -45 ~ 40 ℃

Максимальная высота: 4000м

Максимальная среднесуточная температура: 35 ℃

Максимальная ежедневная влажность: 95%

Максимальная влажность: 90%

Максимальная интенсивность сейсмической

ПРИМЕЧАНИЕ: Сплошная изолированная закрытая средняя напряженная переключатель должно быть установлено в месте без пожара, взрыва и сильной вибрации.

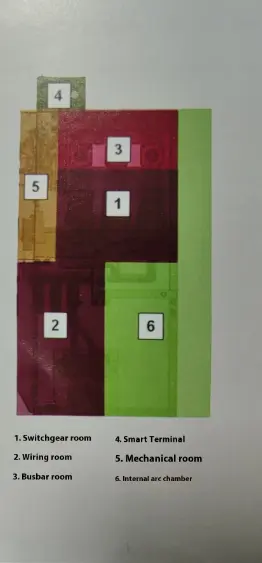

● Структура проставки

Solid Insulated Closed Medium Voltage Switch Equipment

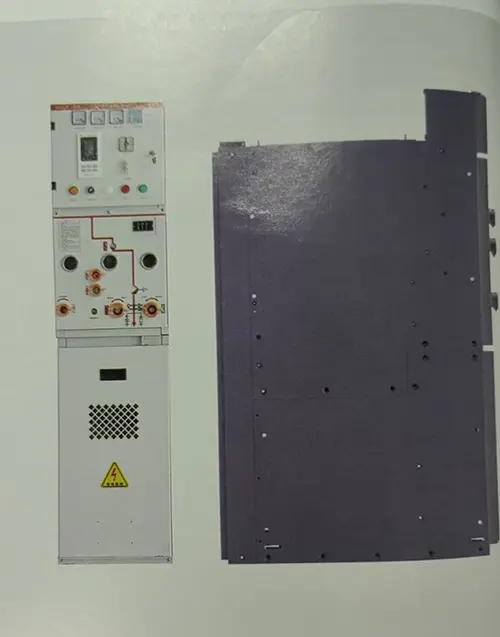

● Окружение оборудования с твердым изолированным замкнутым средним напряжением

Solid Insulated Closed Medium Voltage Switch Equipment

◆ Нижний тип изоляции

План	Ширина шкафа	Глубина шкафа	Высота шкафа	Лучшая защита
PT входящая линия	450	940	1500	Увеличить 200
Вход и набросок	375	940	1500	Увеличить 200
Взаимосвязь переключателя	375	940	1500	Увеличить 200
Изоляция взаимосвязи	375	940	1500	Увеличить 200
Бусбар подъем	375	940	1500	Увеличить 200
Традиционное измерение	750	940	1500	Увеличить 200
Компактное измерение	375	940	1500	Увеличить 200
Питание Pt	450	940	1500	Увеличить 200
Базовая станция управления и защиты	375	940	1500

◆ Верхний тип изоляции

План	Ширина шкафа	Глубина шкафа	Высота шкафа	Накладные очертания
PT входящая линия	450	940	1800	Углубить 260
Вход и набросок	425	940	1800	Углубить 260
Взаимосвязь переключателя	425	940	1800	Углубить 260
Изоляция взаимосвязи	425	940	1800	Углубить 260
Бусбар подъем	425	940	1800	Углубить 260
Традиционное измерение	750	940	1800	Углубить 260
Компактное измерение	425	940	1800	Углубить 260
Питание Pt	450	940	1800	Углубить 260
Базовая станция управления и защиты	375	940	1800

● Технический параметр

◆ Технические параметры распределительного устройства

Элемент			Единица	Данные
Оцененное напряжение			Кв	12
Номинальная частота			Кв	50
Рейтинг тока			Кв	630	1250
Оцененный уровень изоляции	Частота мощности выдерживает напряжение (UD) 1 мин	Перерыв	A	48
		Альтернативный	A	42
		Относительная почва	A	42
	Импульс молнии выдержал напряжение (вверх)	Перерыв	A	85
		Альтернативный	A	75
		Относительная почва	A	75
Номинальный ток разрыва короткого замыкания (1SC)			A	25	31.5
Оцененный краткосрочный ток (4S)			А	25	31.5
Оцененный пик выдержанный ток (1p)			А	63	80
Номинальный ток закрытия короткого замыкания (пик) (1MA)			А	63	80
Защита корпуса			А	IP4X
Метод работы			Время	Тип хранения энергии пружины

◆ Технические параметры изолированного выключателя заземления

Элемент			Единица	Данные
Оцененное напряжение			Кв	12
Рейтинг тока			A	630	1250
Оцененный краткосрочный ток (4S)			А	25	31.5
Оцененный пик выдержанный ток				63	80
	Частота мощности выдерживает напряжение (UD) 1 мин	Фаза и земля	Кв	42
		Перерыв		48
	Оцененный импульс молнии выдержал напряжение (вверх)	Фаза и земля	Кв	75
		Перерыв		85
Механическая жизнь отключения (On-Off)			Время	3000
Механическая жизнь заземляющего выключателя (выходы)			Время	3000
