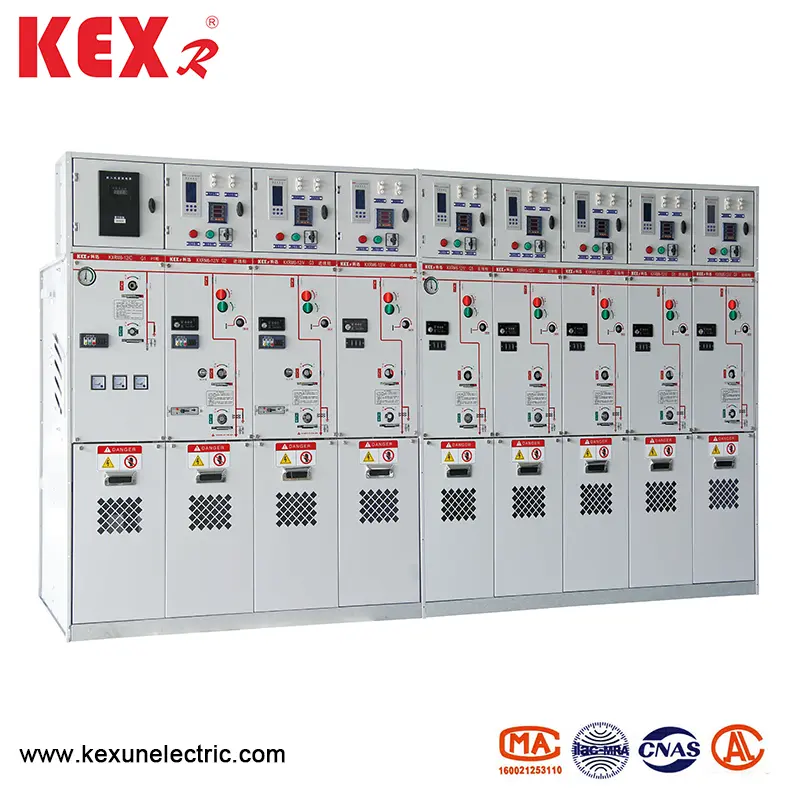

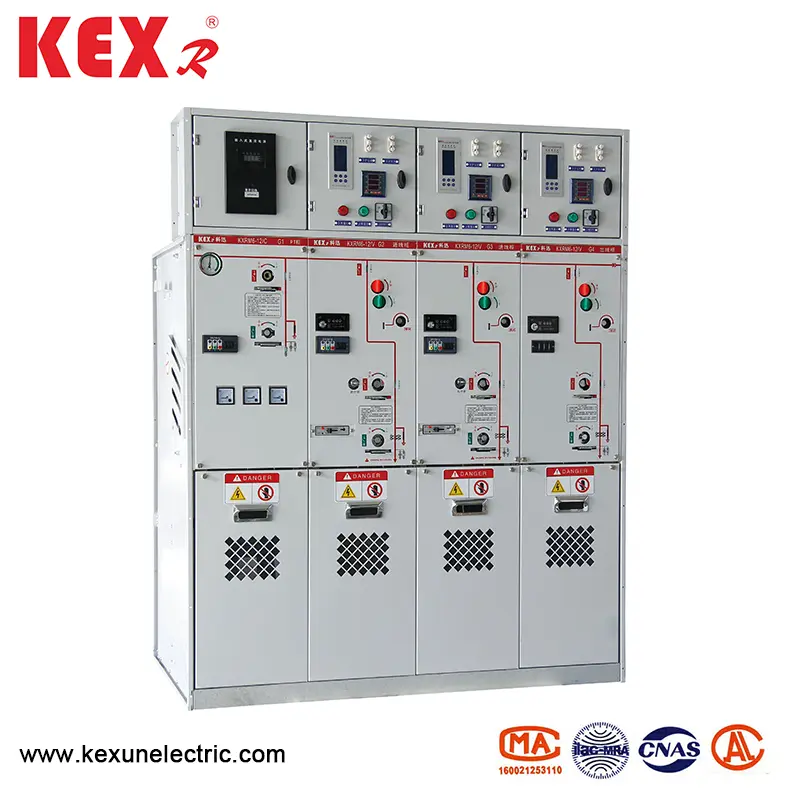

Весь закрытый изолированный газовый шкаф

● Условия использования

Тип KXMR6-12 ВСЕ Весь закрытый изолированный газовый шкаф подходит для различных сред, таких как высокая и низкая температура (+40 ~ -40 ℃), влажность, пыль, загрязнение солью, шахты и высокая высота (1000 м), кратковременное погружение в воду в течение 24 часов не влияет на использование.

Примечание. Если высота выше, укажите конкретную высоту.

● Особенности продукта

▶ KXRM6-12 Весь закрытый изолированный газовый шкаф использует газ SF6 в качестве дуговой и изоляционной среды.

▶ Шкаф полностью запечатан и изолирован; Автоматы, переключатели и живые детали полностью закрыты в оболочку из нержавеющей стали.

▶ полость заполнена газом SF6 1,4BAR, а уровень защиты достигает IP67: все устройство переключателя полностью не влияет на внешние условия окружающей среды, что может обеспечить нормальную работу переключателя даже в экстремальных случаях, таких как кратковременное погружение в воду, и продукт не содержит технического обслуживания для жизни.

▶ Шкаф имеет идеальное взаимосвязанное устройство «пятидневно», которое полностью устраняет возможные операции по персоналу и оборудованию, вызванные неправильным выпечением человека.

▶ Все шкафы имеют надежные каналы с охраной безопасного давления, которые могут обеспечить личную безопасность операторов даже в экстремальных случаях.

▶ Шкаф разделен на два типа: фиксированная комбинация единиц и расширяемая комбинация единиц.

▶ Размер KXRM6-12 Все закрытое изолированное газовое шкаф удобен для установки, и он может подходить для мест с узким пространством и плохими условиями окружающей среды.

▶ Шкаф может быть оснащен электрическими устройствами дистанционного управления и мониторинга в соответствии с различными потребностями пользователей.

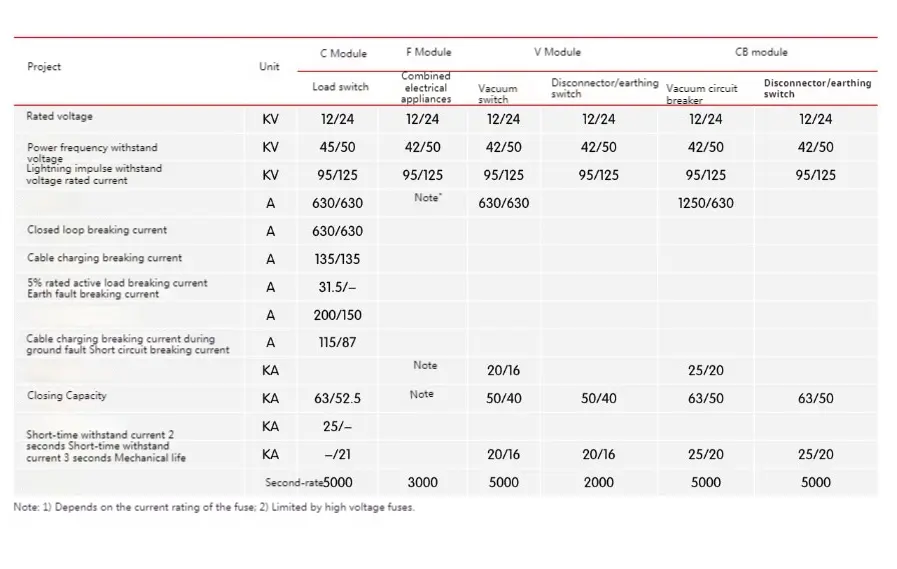

● Технический параметр

● Защита трансформатора и линий

Все закрытый газовый шкаф KXRM6-12.

1. Защита трансформатора представляет собой комбинацию высоковольтного предохранителя и выключателя высоковольтного предохранителя и выключателя нагрузки. Комната предохранителей будет установлен за отдельным заблокированным корпусом, расположенным в передней части устройства. Нагрузочный переключатель использует механизм хранения энергии пружины, который может быть запускается нападающим предохранителем.

2. В приказе облегчить замену предохранителя, операционная ручка может использоваться для удаления конечной крышки камеры предохранителя. Механизм отключения предохранителя предварительно полагается, что обеспечивает водонепроницаемую производительность всей системы.

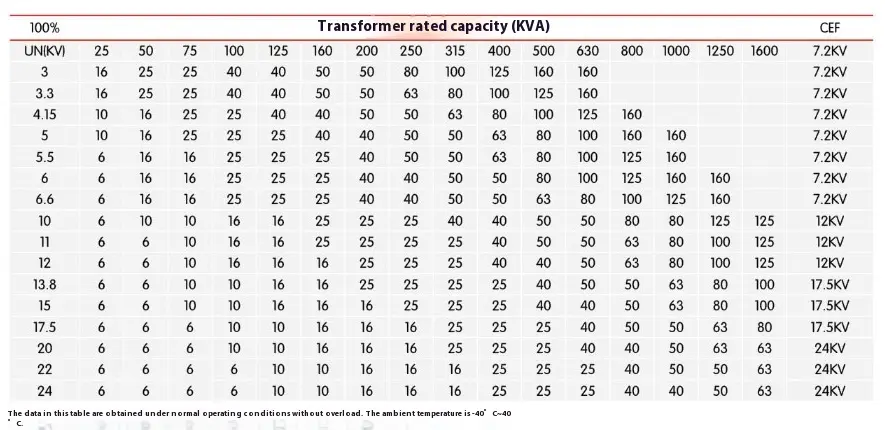

● Таблица сравнения предохранителей и трансформаторов

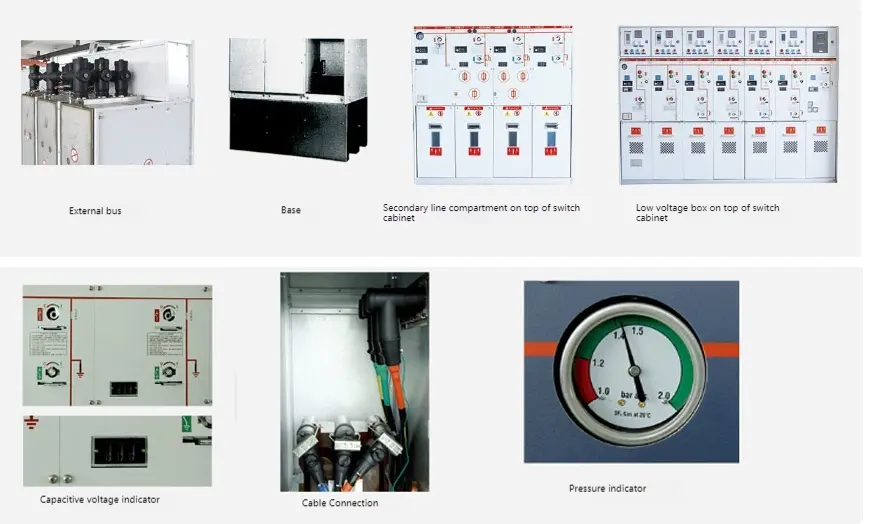

● Дополнительные аксессуары

◆ Вспомогательный контакт

Все переключатели нагрузки и автоматические выключатели могут быть оснащены 2NO+2NC, указывающим положение переключателя. Катушка параллельной поездки (AC или DC) может быть установлена ​​на переключателе трансформатора и выключателе с цепи, а за передней панелью расположен компонент управления низким напряжением.

◆ Индикация напряжения

Индикатор емкостного напряжения показывает, заряжается ли втулка или нет, и гнездо на нем может использоваться для ядерной фазы.

◆ Индикатор недостатка короткого замыкания и замыкания

Чтобы облегчить расположение неисправности, модуль выключателя кабеля может быть оснащен индикаторами короткого замыкания и заземления для простого обнаружения неисправностей.

◆ Электрическая операция

Это стандартная схема для ручного механизма работы кабельного переключателя и блока трансформатора. Вы также можете установить электрический операционный механизм. Кабельные выключатели, выключатели вакуумных цепи и заземляющие переключатели работают с помощью механизмов, расположенных за передней панелью. Все переключатели и автоматические выключатели могут работать с помощью ручки работы (стандартная конфигурация) или могут быть оснащены механизмом работы двигателя (аксессуары). Тем не менее, заземляющий переключатель может работать только вручную, и настроен механизм с возможностью закрытия тока разлома.

◆ Кабель

Установлены стандартные втулки в соответствии с DIN47636. Все втулки имеют одинаковую высоту от земли и защищены пластиной крышки кабельной комнаты. Некоторые пластины с покрытием можно блокировать с помощью заземляющего переключателя, а специальные двойные крышки кабельной комнаты также могут использоваться для входящих линий двойного кабеля.

◆ Индикатор давления

Обычно оснащен индикатором давления, который образуется с помощью датчика. Кроме того, электрические контакты могут быть предоставлены, чтобы указать снижение давления.

◆ блокировка ключей

Можно установить блокировки ключей для выключателей, загрузочных переключателей и заземляющих переключателей. Он может быть оснащен половиной блокировки, который подходит для автоматических выключателей, переключателей нагрузки и заземляющих переключателей.

◆ Гаситель

Все кольцевые сетевые единицы могут быть оснащены арестователями дуги. Когда арсинг происходит внутри, арестователи дуги автоматически закрывают входящую втулку, включая модули D, DE и V, и все кабельные модули могут быть оснащены арестователем дуги. Они должны заказать в единице и не могут его изменить. Действие дугового огнетушителя может быть указано этим методом, и электрические контакты в шкафу SF6 подключены к терминалу за передней панелью.

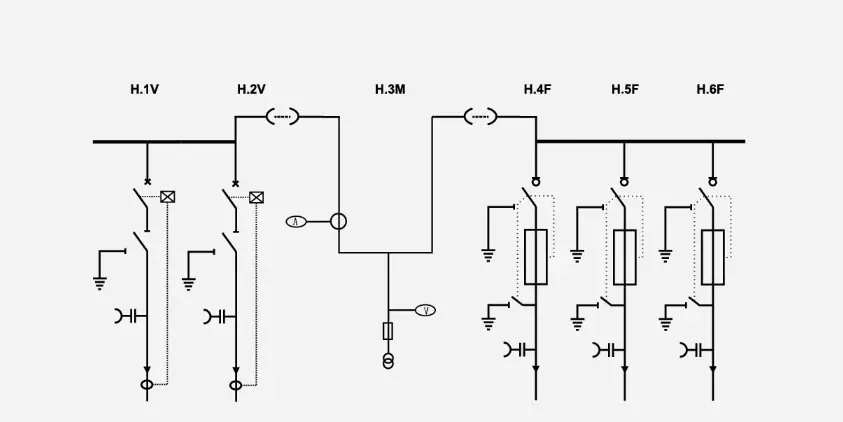

● Описание программы

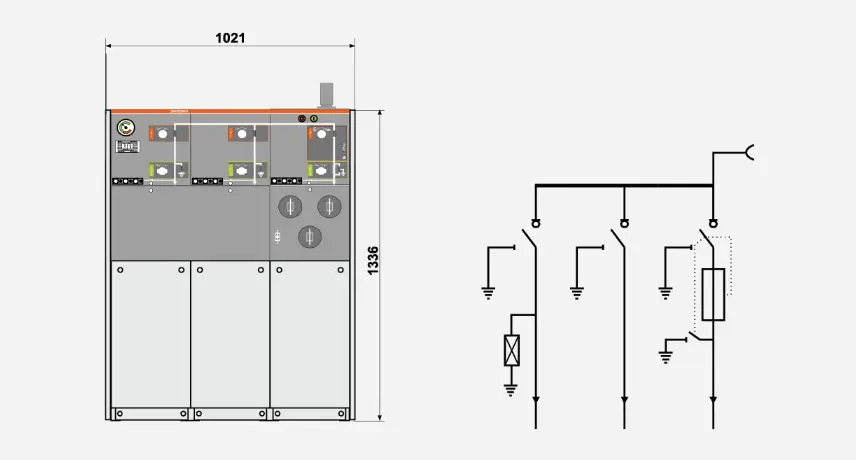

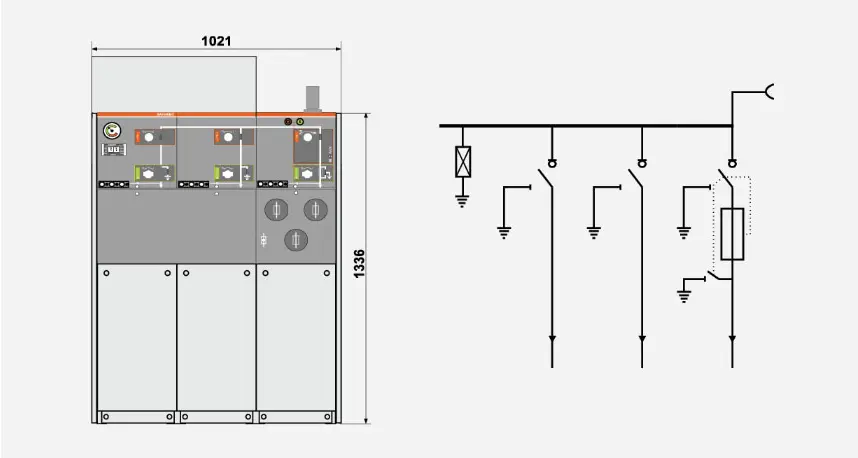

◆ Схема 1 SA+CCF+

Установите Lightning Arrester на автобусе и оставьте его для расширения.

ПРИМЕЧАНИЕ. Количество единиц переключения должно составлять не менее 3.

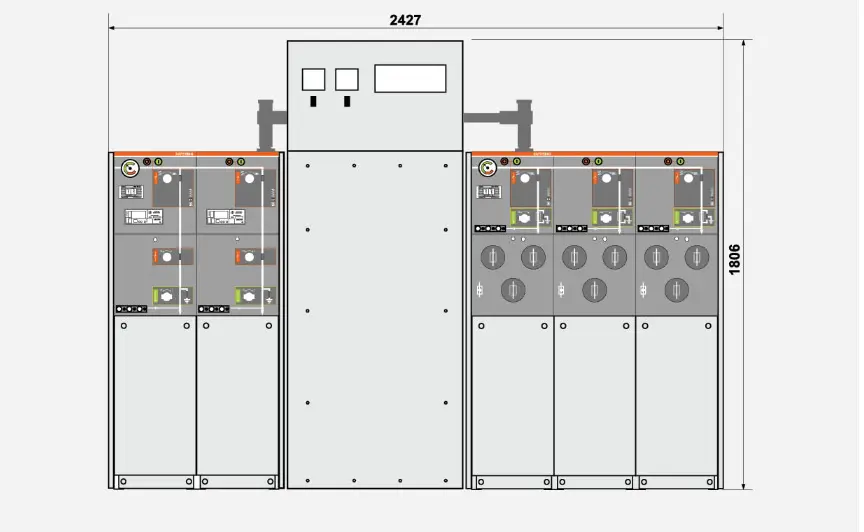

◆ Схема 2 CCF+

Установите Arrescer Lightning в входящую линию и резервируйте расширение.

◆ Схема 3 W+M+FFF

Расчет стороны высокого давления
