Сеть высокого напряжения

Kexun - это производитель, специализирующийся на сетевом шкафу с высоким напряжением в Китае.

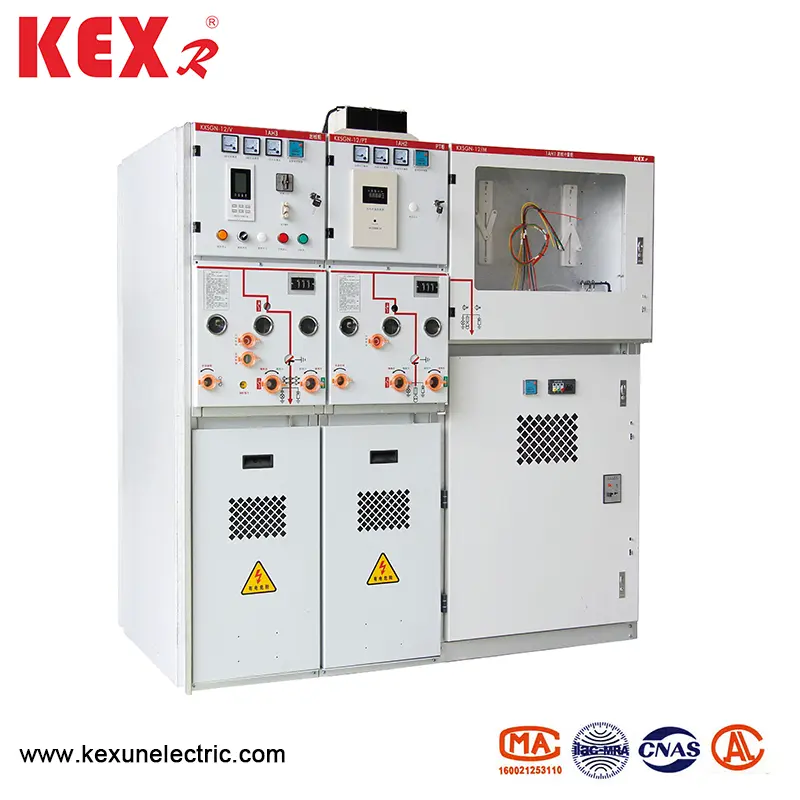

Его самые продаваемые продукты KXSGN-12-SIS3-это твердое изоляция, полностью закрытая распределительное устройство. Он принимает модульную, полностью запечатанную, полностью изолированную и полностью металлическую закрытую структуру. Поверхность покрыта проводящим или полупроводящим экранирующим слоем, который может быть непосредственно и надежно заземлена.
Модель: KXSGN-12-SIS3
Бренд: Kexr

Отправить запрос

Описание продукта

● Функция дизайна

▶ Выключатель с цепи вакуумного прерывателя и модуль переключателя нагрузки инкапсулируются эпоксидной смолой. Модульная интегрированная основная цепь с ручным и электрическим трехэтажным отключением.

▶ Модуль выключателя выключателя прерывателя вакуума имеет возможность открывать и закрывать ток короткого замыкания.

▶ Существует видимый разрушение в положении закрытия заземления трех станции разъединения, а выключение и выключатель заземления могут быстро открываться и закрыть ток короткого замыкания.

▶ Коробка эпоксидной смолы изолированной воздушной камеры, запечатанное трех станцией изолирующего выключателя, может подчеркивать сухой воздух на 0,04 МПа. Он оснащен калибром для контроля внутреннего давления в Интернете, чтобы предотвратить утечку и экстравазацию, а также для защиты изолирующего переключателя и заземляющего переключателя.

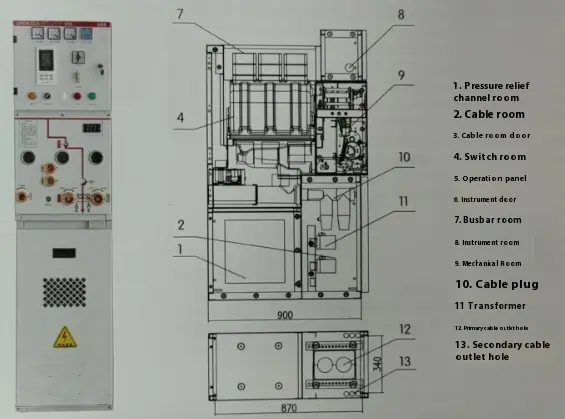

● Структурное измерение

High Voltage Ring Network Cabinet

● Чертеж верхнего изолированного размера

План	Ширина шкафа	Глубина шкафа	Высота шкафа	Накладные очертания
PT входящая линия	450	900	1600	Углубить 260
Вход и набросок	425	900	1600	Углубить 260
Взаимосвязь переключателя	425	900	1600	Углубить 260
Изоляция взаимосвязи	425	900	1600	Углубить 260
Бусбар подъем	425	900	1600	Углубить 260
Традиционное измерение	750	900	1600	Углубить 260
Компактное измерение	425	900	1600	Углубить 260
Питание Pt	450	900	1600	Углубить 260
Базовая станция управления и защиты	425	900	1600	Углубить 260

● Технические таблицы параметров

◆ Технический параметр прерывателя

Элемент		Единица	Данные
Оцененное напряжение		Кв	12
Номинальная частота		Гц	50
Оцененный уровень изоляции	1M Рабочая частота выдерживающая напряжение	Кв	42
	Импульс молнии выдержал напряжение	Кв	75
Рейтинг тока		A	630	1250
Номинальный ток разрыва короткого замыкания (1SC)		А	20 35	31.5
Номинальный ток закрытия короткого замыкания (пик)		А	50 63	80
Оцененный пик выдержанный ток		А	50 63	80
Оценка краткосрочного выдержанного тока		А	20 25	31.5
Оцененный короткий разрыв текущего времени разрыва		Время	30	30
Оценка кратковременного прерывания текущего времени		S	4
Оценка эксплуатационная последовательность	Авто -откровение		OFF-0.3S-ONOFF-180-ONOFF
	Неавтоматическое отетяние		OFF-0.3S-ONOFF-180-ONOFF
Механическая жизнь		Время	3000
Рейтинг разрывает ток одиночного банка конденсаторов		A	630
Рейтинг разрывает ток B до B -конденсатора Bank		A	400

◆ Технические параметры переключателя нагрузки (блок C)

Элемент	Единица	Данные
Рейтинг тока	A	630
Оцененный короткий замыкание.	А	50
Рейтинг краткосрочного выдержанного тока	Ка/с	20/4
Нагрузочный переключатель механический срок службы	Время	10000
Нагрузочный переключатель электрический жизнь	Время	10000

◆ Технические параметры переключателя нагрузки (блок C)

Элемент	Единица	Данные
Рейтинг тока	A	125
Номинальный ток перерыва с коротким замыканием	А	31.5
Оцененный ток закрытия короткого замыкания	А	80
Оцененный ток передачи	A	3150

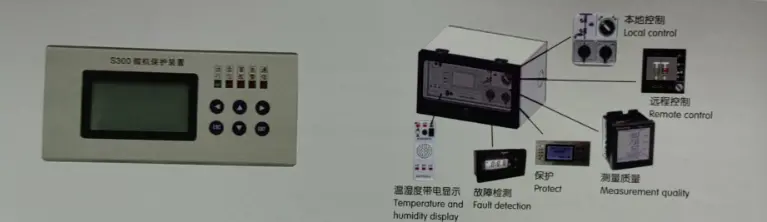

● Интеллектуальная терминал сетевого шкафа с высоким напряжением

High Voltage Ring Network Cabinet

Серия KXSGN-12-SIS3 серии высоко напряжения кольцевой сети, который использует многофункциональный интеллектуальный терминал защитника, который представляет собой новое поколение многофункционального операционного управления и защитного оборудования, разработанного с помощью KEXR, интегрируя интеллектуальную эксплуатационную эксплуатацию, реальность первичного моделирования цепей, защита ретрансляции микрокомпьютера, мониторинг реконструкции и другие функции. Его внешний вид изысканный и красивый, что упрощает панель шкафа Switch, уменьшает общий объем твердого изоляционного шкафа, эффективно повышает эффективность внешней установки и повышает качество распределительного устройства.
