Сетка высокого напряжения.

Как известный производитель чистого шкафа с высоким уровнем кольца в Китае, продукты серии Kexun HXGN (H) □ -12 обладают характеристиками простой структуры, гибкой работы, надежной блокировки и удобной установки и могут предоставлять удовлетворительные технические решения для различных приложений и различных пользователей.
Модель: HXGN (H) □ -12
Бренд: Kexr

Отправить запрос

Описание продукта

● Обзор продукта

Чистый шкаф с высоким уровнем кольца, изготовленный Kexun, использует технологию передового зондирования, информационные технологии и простую и гибкую схему конфигурации для удовлетворения постоянно меняющегося рыночного спроса, а также удовлетворения требований интеллекта Power Grid.

Чистый шкаф HXGN (H) □ -12. В качестве принятия и распределения электрической энергии он особенно подходит для распределения электроэнергии в городских жилых районах, небольших вторичных подстанциях, станциях переключения, кабельной ветви, подстанциях типа коробки, индустриальных и горнодобывающих предприятиях, торговых центрах, аэропортах, метро, выработке ветроэнергетики, больниц, стадий, железных дорог, туннелей и других мест.

HXGN (H) □ -12 соответствует требованиям соответствующих национальных стандартов, стандартов электроэнергии, международных стандартов и других стандартов. Его переключатели и основные электрические компоненты являются интегрированными модулями, а проводящие части между фазами инкапсулируются с помощью твердой изоляции. Экранированные кабельные разъемы используются для внешней проводки, а для соединения шин функциональных единиц используются экранированные изолированные шины. Поэтому безопасность использования значительно улучшена. В то же время его эксплуатационный механизм принимает пружинный механизм, а его механическая жизнь в более чем 10000 раз. Все эксплуатационные данные и состояние оборудования можно контролировать удаленно и без присмотра. Это превосходное устройство распределения питания.

Следующие блоки могут быть выбраны в шкафу, чтобы сформировать экономический и практический блок питания: блок выключателя вакуумной цепи (630A, 20-25KA); Блок переключателя вакуумного нагрузки (630, 20-25Ka).

● Технические таблицы параметров

◆ Шкаф для выключателя

Элемент			Единица	Данные
Оцененное напряжение			Кв	12
Номинальная частота			Гц	50
Оцененный уровень инсоляции	1 -минутная частота мощности выдерживает напряжение	Земля, альтернативная	Кв	42
		Изоляция перелома		48
	Импульс молнии выдержал напряжение (пик)	Земля, альтернативная	Кв	75
		Изоляция перелома		85
	1 -минутная частота мощности выдерживает напряжение цикла управления (на землю)		Кв	2
Рейтинг тока			A	630
Оцененный краткосрочный противостоящий ток (виртуальное значение)		Основная цепь/переключатель заземления	А	24/4
		Заземляющая петля соединения	А	21,7/4S
Оцененный пик выдержанный ток		Основная цепь/переключатель заземления	А	63
		Заземляющая петля соединения	А	54.5
Оцененный ток с коротким замыканием и время			Ка/время	25/30
Номинальный ток закрытия короткого замыкания (пик)			А	63
Оцененная зарядка кабеля.			A	25
Оценка работы схемы выключателя				0-0.3s-co-180s-co
Механическая жизнь	Переключатель схемы /изоляции		Время	10000/3000
IP -степень	Запечатанная коробка			IP67
	Распределительная оболочка			IP4X
Давление газа	Номинальный уровень зарядки газа (20 ℃, давление из датчика)		МПА	0.02
	Номинальный уровень функции газового майна (20 ℃, давление датчика)		МПА	0
Герметичность	Годовой уровень утечки		%/Год	≤0,05

◆ Шкаф для переключения нагрузки

Элемент			Единица	Данные
Оцененное напряжение			Кв	12
Номинальная частота			Гц	50
Оцененный уровень инсоляции	1 -минутная частота мощности выдерживает напряжение		Кв

	Импульс молнии выдержал напряжение (пик)		Кв

	1 -минутная частота мощности выдерживает напряжение цикла управления (на землю)		Кв	2
Рейтинг тока			A	630
Оцененный краткосрочный противостоящий ток (виртуальное значение)		Основная цепь/переключатель заземления	А	24/4
		Заземляющая петля соединения	А	21,7/4S
Оцененный пик выдержанный ток		Основная цепь/переключатель заземления	А	63
		Заземляющая петля соединения	А	54.5
Номинальный ток закрытия короткого замыкания (пик)		Переключатель загрузки/выключатель заземления	А	63
Оценка активной нагрузки прерывающих ток			A	630
Оцененный ток прерывания с закрытым контуром			A	630
5%рейтинг активной нагрузки, прерывающий ток			A	31.5
Оцененная зарядка кабеля.			A	10
Оцененное время прерывания активной нагрузки			Время	100
Наземный ток разлома			А/время	31,5/10
Зарядная цепь и перерыв тока зарядки кабеля под током разлома заземления.			А/время	17.4/10
Механическая жизнь	Переключатель схемы /изоляции		Время	10000/3000
IP -степень	Запечатанная коробка			IP67
	Распределительная оболочка			IP4X
Давление газа	Номинальный уровень зарядки газа (20 ℃, давление из датчика)		МПА	0.02
	Номинальный уровень функции газового майна (20 ℃, давление датчика)		МПА	0
Герметичность	Годовой уровень утечки		%/Год	≤0,05

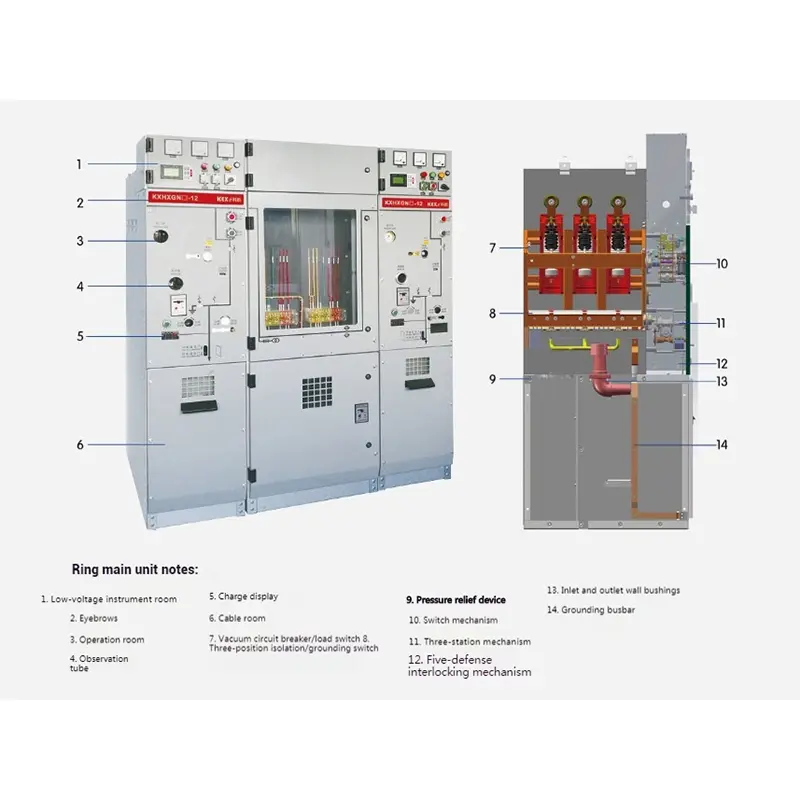

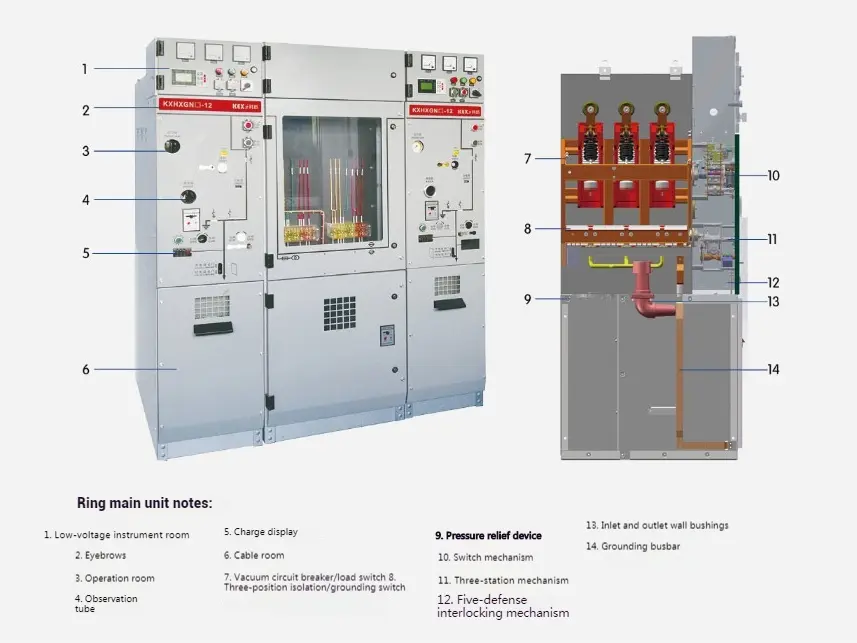

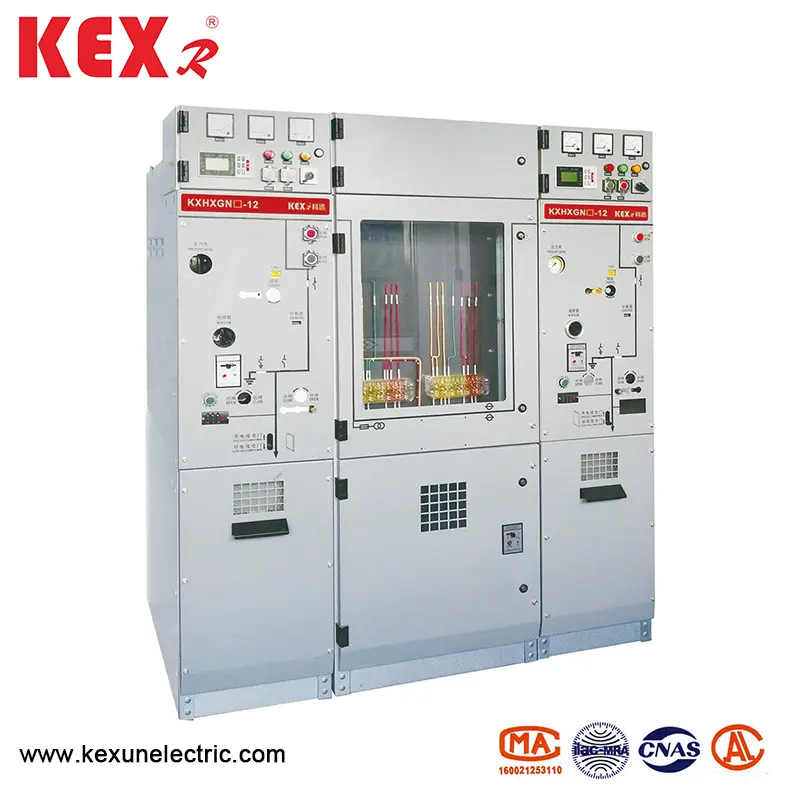

● Структура продукта

High Voltage Ring Net Cabinet

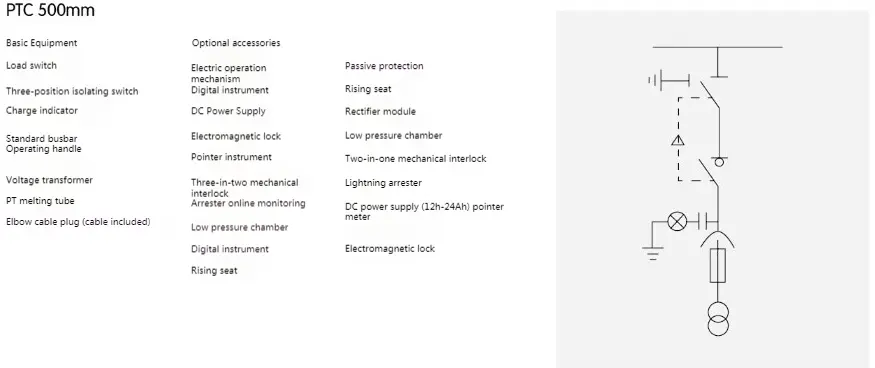

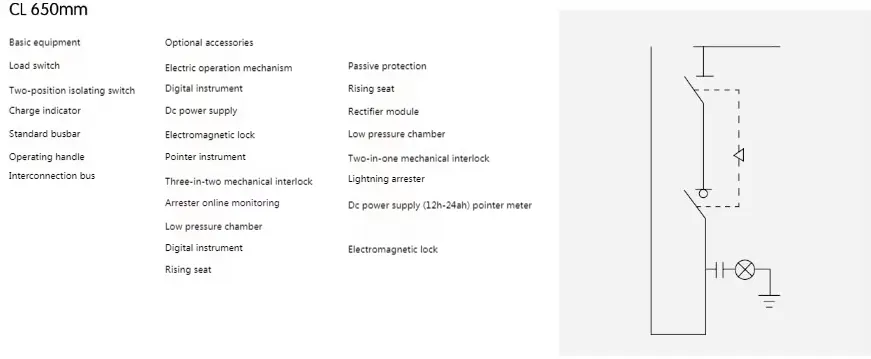

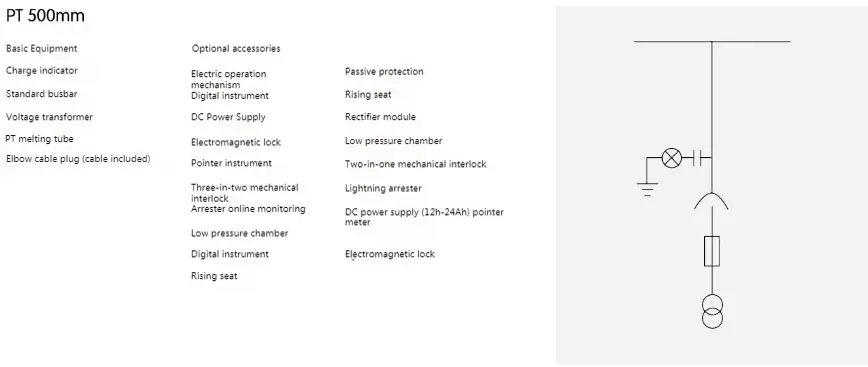

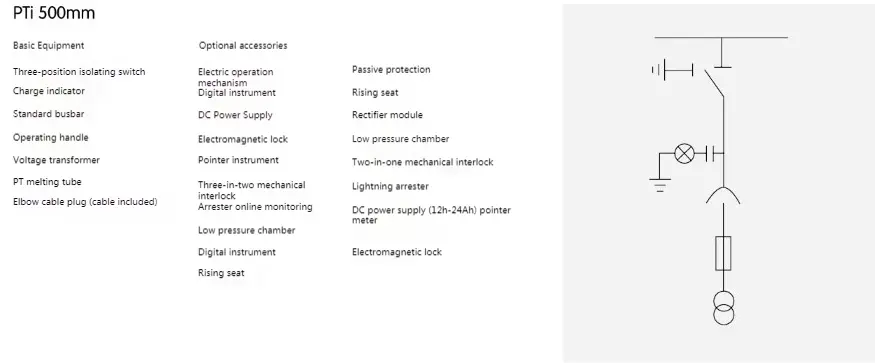

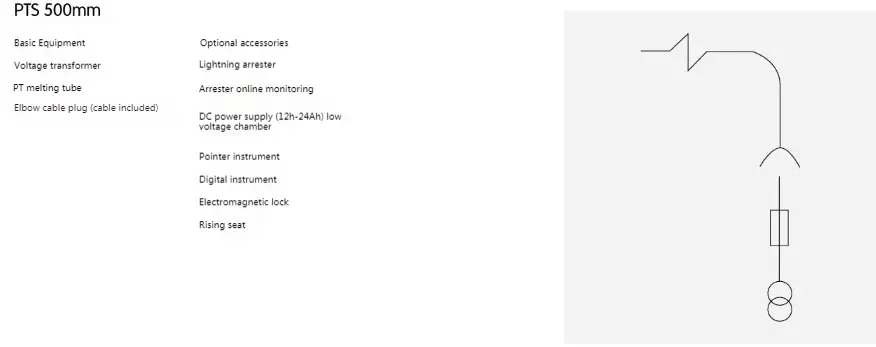

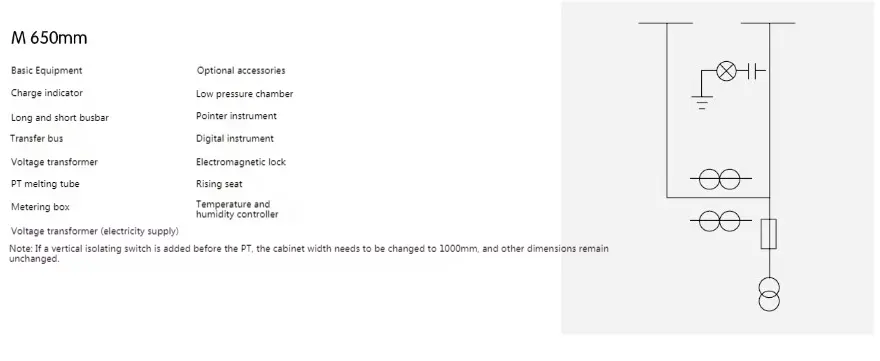

● План распределения сетевого шкафа кольца высокого напряжения

High Voltage Ring Net Cabinet

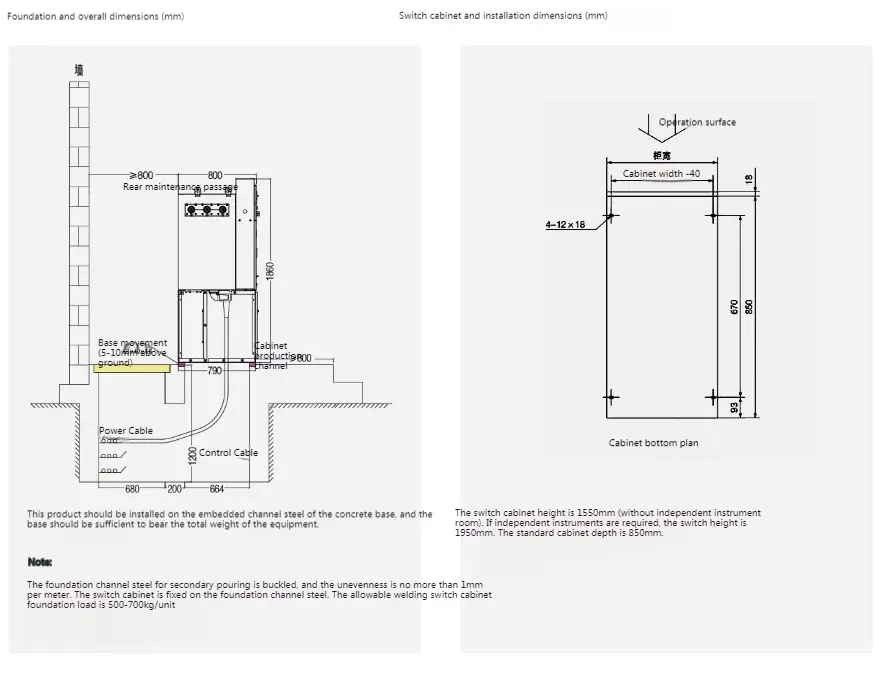

◆ Инструкции по установке

High Voltage Ring Net Cabinet
