Почему все больше и больше клиентов выбирают C-GIS?

Что такое C-ГИС?

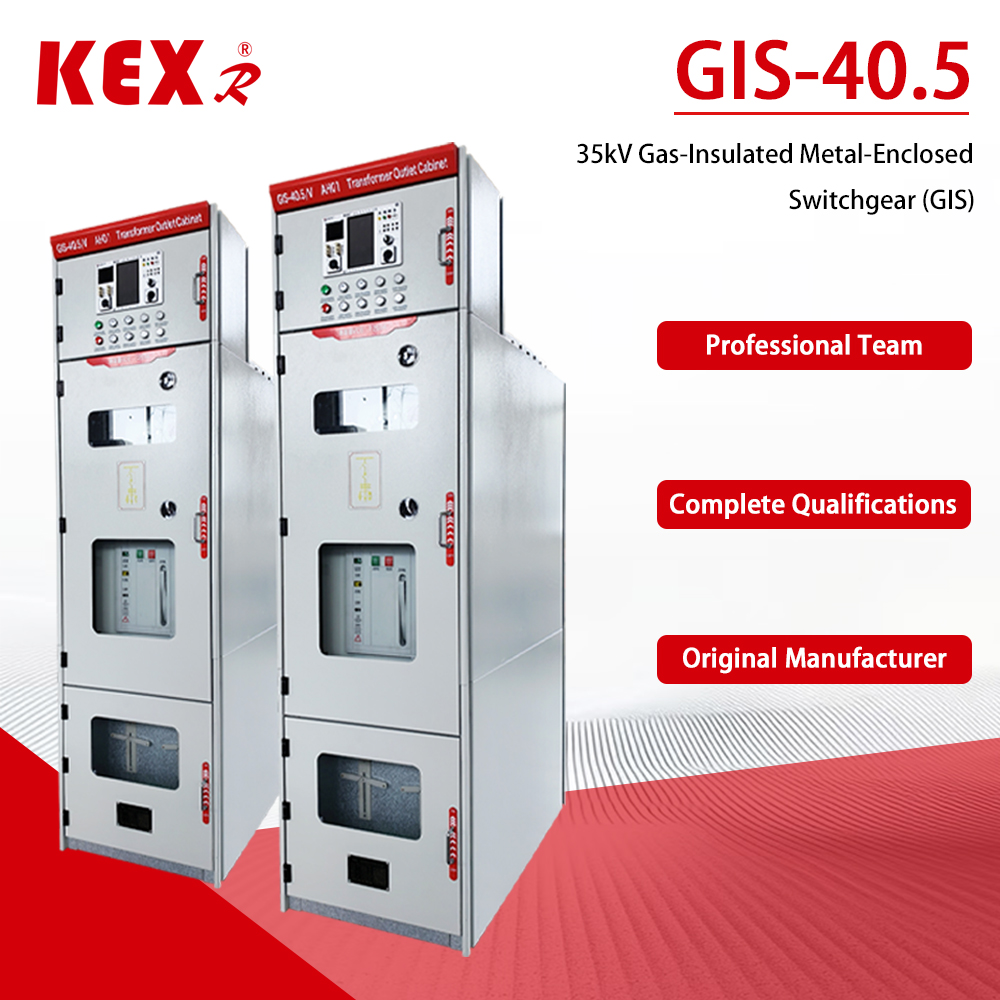

The Шкаф C-GIS 40,5 кВ(распространено в системах 35 кВ) является успешным распространением технологии КРУЭ в области среднего напряжения. Его основная концепция дизайна заключается в следующем:

1. Полностью герметичная конструкция: все части, находящиеся под высоким напряжением, герметично закрыты в герметичном газовом коробе, заваренном пластинами из нержавеющей стали, который полностью изолирован от внешней среды.

2. Газовая изоляция: газовая камера заполнена изолирующим газом, заменяющим воздух в качестве изолирующей среды. К распространенным изолирующим газам относятся:

3.SF (гексафторид серы): традиционный основной материал обладает отличными изоляционными характеристиками, но он сталкивается с экологическим давлением из-за высокого парникового эффекта.

4. Газ для защиты окружающей среды: Чтобы достичь цели «двойного углерода», рынок начал использовать сухой воздух, азот (N) или новый газ для защиты окружающей среды в качестве альтернатив для содействия экологически чистому развитию.

5.Вакуумный выключатель: Основной выключатель распределительного устройства обычно использует вакуумный выключатель для завершения подключения и отключения цепи.

6. Модульная конструкция: продукт состоит из нескольких стандартных модулей (таких как модуль автоматического выключателя и модуль шины), которые можно гибко комбинировать на месте и легко расширять.

Основные преимущества и применимые сценарии

По сравнению с традиционными (панелями с воздушной изоляцией) C-GIS на 40,5 кВ имеет следующие выдающиеся преимущества, но также необходимо учитывать высокую первоначальную стоимость:

1. Компактная конструкция, экономия места.: поскольку характеристики газоизоляции намного лучше, чем у воздуха, размер шкафа значительно уменьшается. По сравнению с AIS той же спецификации площадь, занимаемая C-GIS, может быть уменьшена более чем на 50% или даже на 76%, что особенно подходит для городских подстанций с ограниченными земельными ресурсами.

2. Высокая экологическая адаптируемость, безопасность и надежность.: полностью герметичная конструкция позволяет ему противостоять суровым условиям, таким как большая высота, влажность, соляной туман, загрязнение и конденсация. Части под напряжением не подвергаются воздействию, а безопасность высока. Даже при нулевом манометрическом давлении (утечке газа) можно поддерживать определенный уровень изоляции.

3. Практически не требует обслуживания, что снижает затраты на эксплуатацию и техническое обслуживание.: поскольку основные компоненты изолированы от внешней среды, они практически не подвержены воздействию пыли и влаги, достигая уровня простого обслуживания.

4.Более высокие первоначальные инвестиции: Из-за использования более сложных материалов и процессов (таких как нержавеющая сталь, роботизированная сварка, обнаружение утечек гелия и т. д.) первоначальная стоимость приобретения C-GIS обычно выше, чем AIS.

Благодаря этим преимуществам C-GIS широко используется в новых электростанциях (фотоэлектрических, ветроэнергетических), преобразовании городских распределительных сетей, железнодорожном транспорте, высотных зданиях, промышленных и горнодобывающих предприятиях, центрах обработки данных и подстанциях в суровых условиях (например, на большой высоте, в прибрежных районах и промышленных зонах с высоким уровнем загрязнения).

Конструктивные и конструктивные особенности

В целях обеспечения безопасности и надежности оборудования на протяжении всего жизненного цикла (до 30 лет и более),40,5 кВ C-КРУЭ имеет следующие характеристики по конструктивному решению и технологии изготовления:

1. Высокий уровень защиты: Уровень защиты воздушной камеры обычно достигает IP67, что позволяет противостоять влиянию кратковременного погружения в воду.

2. Точный процесс сварки: газовый ящик обычно изготавливается из пластины нержавеющей стали 304 толщиной 3 мм, которая автоматически сваривается лазером роботами для обеспечения прочности и герметичности сварного шва.

3. Строгое обнаружение утечек: после производства для обнаружения будет использоваться высокоточный гелиевый масс-спектрометрический детектор утечек, чтобы гарантировать, что годовая скорость утечки элегазового газа составляет ≤0,1%, а некоторые высококачественные продукты могут даже достигать ≤0,01%.

4. Интеллектуальная интеграция: Новое поколение интеллектуальных КРУЭ имеет встроенные датчики, такие как температура, частичный разряд, механические характеристики и т. д., которые поддерживают мониторинг состояния в реальном времени, дистанционное управление и раннее предупреждение о неисправностях и являются важной частью реализации интеллектуальной сети.
