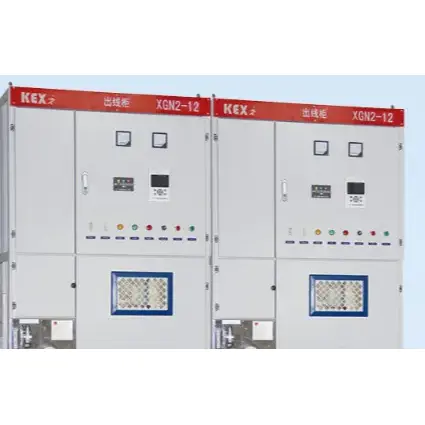

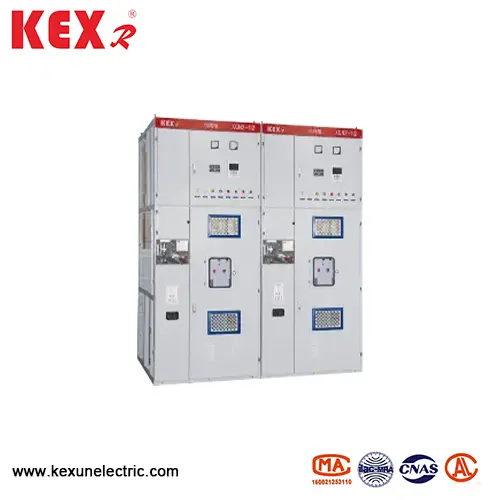

Тип коробки с фиксированным металлическим закрытым распределительным устройством

● Использование условий

▶ Температура окружающей среды XGN2-12 типа типа типа фиксированного металла закрытого распределительного устройства должно быть

-25 ~ 40 ℃ (в помещении)

▶ Высота: ниже 1000 м

▶ Среднесуточная относительная влажность составляет не более 95%, а среднемесячная относительная влажность не более 90%

▶ Землетрясение не должно превышать величину 8

▶ Коробка типа XGN2-12 Фиксированное металлическое закрытое распределение должно быть установлено в месте, свободном от пожара, взрыва, серьезного загрязнения, химической коррозии и насильственной вибрации.

● Технический параметр

◆ Анти-ошибочное устройство

Функция «пяти превентивных преобразований» состоит в том, чтобы предотвратить разделение и закрытое и закрытое по ошибке; Предотвратить неправильное переоборудование на загрузке и неправильное выпадение изолирующего переключателя; Предотвратить закрытие заземления, когда он заряжен; Предотвратить включение выключателя заземления, когда он закрыт; Не допустить въезда в заряженный интервал по ошибке.

Этот тип типа XGN2-12 Тип фиксированного металлического закрытого распределительного устройства принимает обязательный механический режим блокировки, а блокирующее устройство состоит из основных компонентов, таких как поддержка, диск, панель, блокирующая пластина, ручка, соединительный стержень и т. Д., Который обладает характеристиками надежной и эффективной производительности, полных функций, простых структур и удобной работы, тем самым достигая «пять предварительных предосторожности» просто и эффективно: эффективно: эффективно: эффективно: эффективные: функции: эффективно: эффективно: функциональные характеристики: функциональные функции: просто

▶ Управляющий переключатель (кВт -переключатель) с красным и зеленым флопом используется в схеме выключателя цепи, чтобы предотвратить разделение и закрытое по ошибке.

▶ Только после того, как автоматический выключатель действительно сломается, можно извлечь небольшую ручку из положения «работающего» и обращена в положение «разбивая и блокирующая»; Открытие и закрытие изолирующего переключателя; Предотвратить отключение и закрытие отключения на 7 загрузок. Обратимость блокировки и противоположных функций с двойными антимизоперационными функциями, то есть, когда небольшая ручка находится в положении «разбивая блокировку», только верхние и нижние отключения могут быть включены и выключены, но выключатель цепи не может быть включен и выключен, что избегает неправильного выключателя цепного выключателя.

▶ Когда выключатель цепи и верхние и нижние разъединители находятся в замкнутом состоянии, а небольшая ручка находится в положении «рабочего», передние и задние двери шкафа не могут быть открыты, чтобы не дать им входить в живой интервал по ошибке

▶ Когда верхние и нижние разъединители не открыты, выключатель заземления не может быть закрыт, а небольшая ручка не может быть выведена из положения «разбивая и блокирующая» в положение «обслуживание», что может предотвратить заземляющую проволоку с электричеством

▶ Если переключатель заземления не открывается, верхние и нижние разъединители не могут быть закрыты, что может помешать заземляющему проводу закрыть верхнюю и нижнюю разъединители.

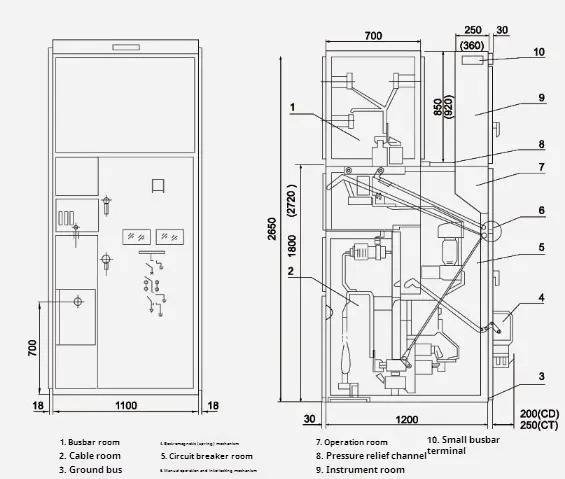

● xgn □ -12/07d.

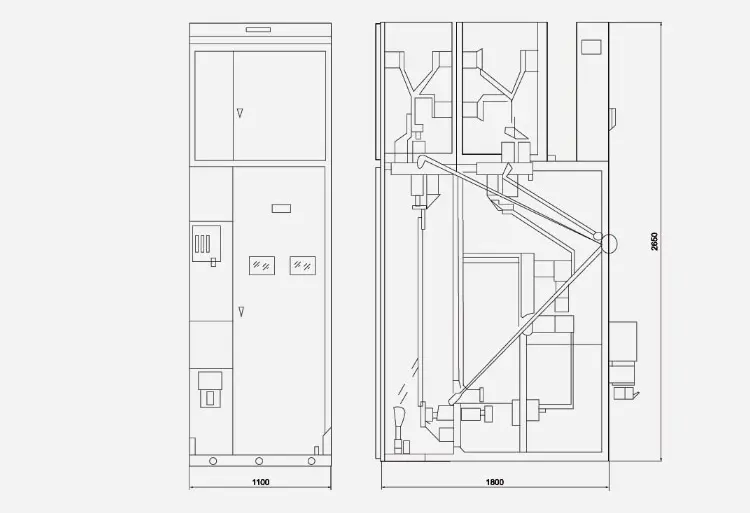

● xgn □ -12 (выход из балансового кабеля).

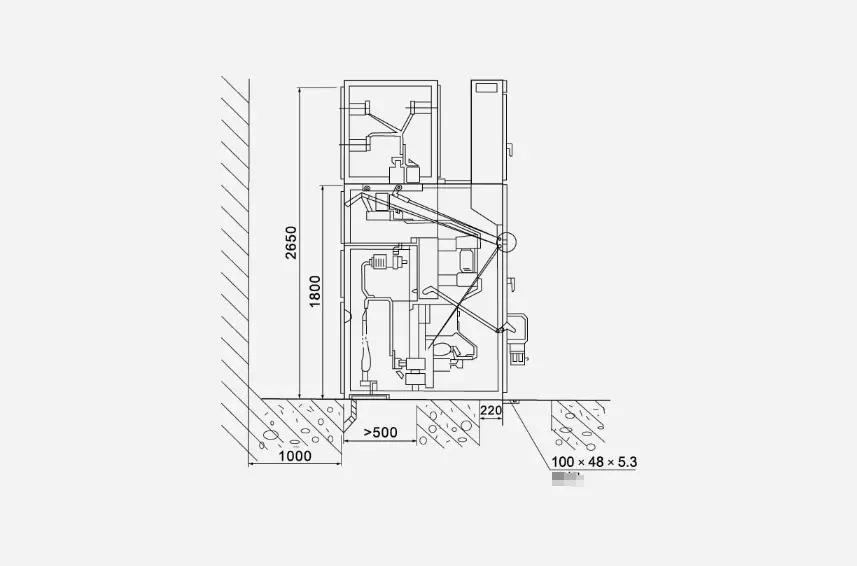

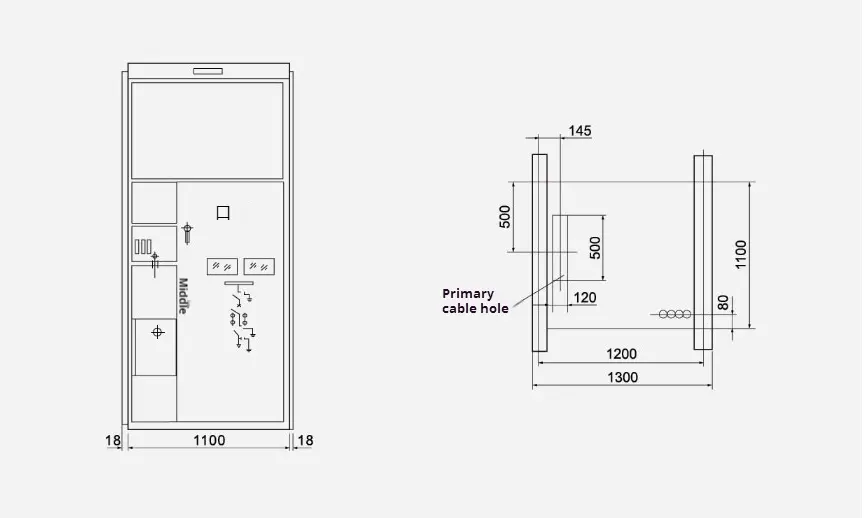

● Общий рисунок установки размера
