Шкаф основного блока SF6 Ring

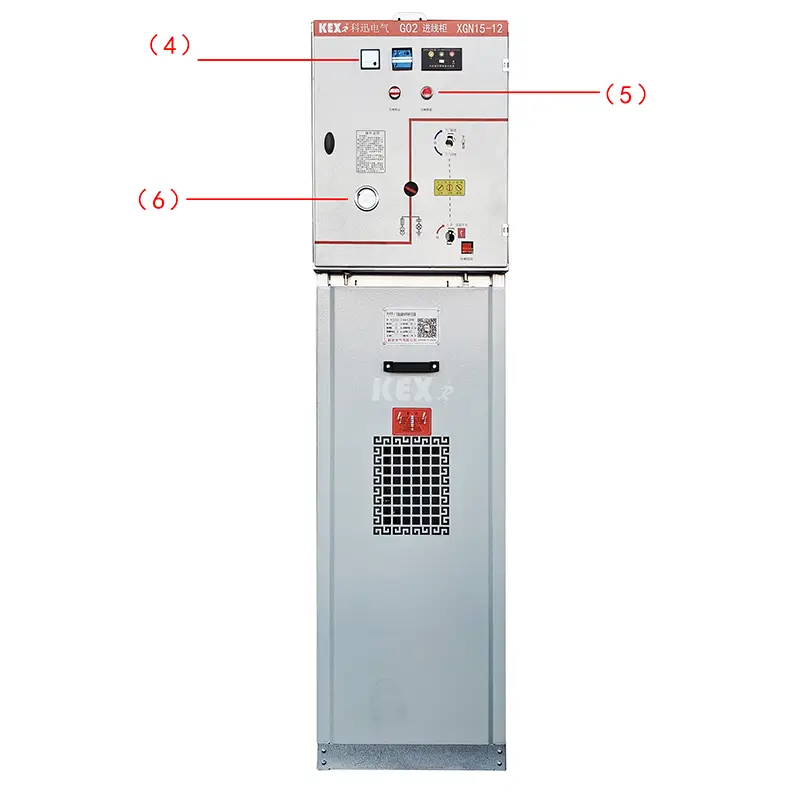

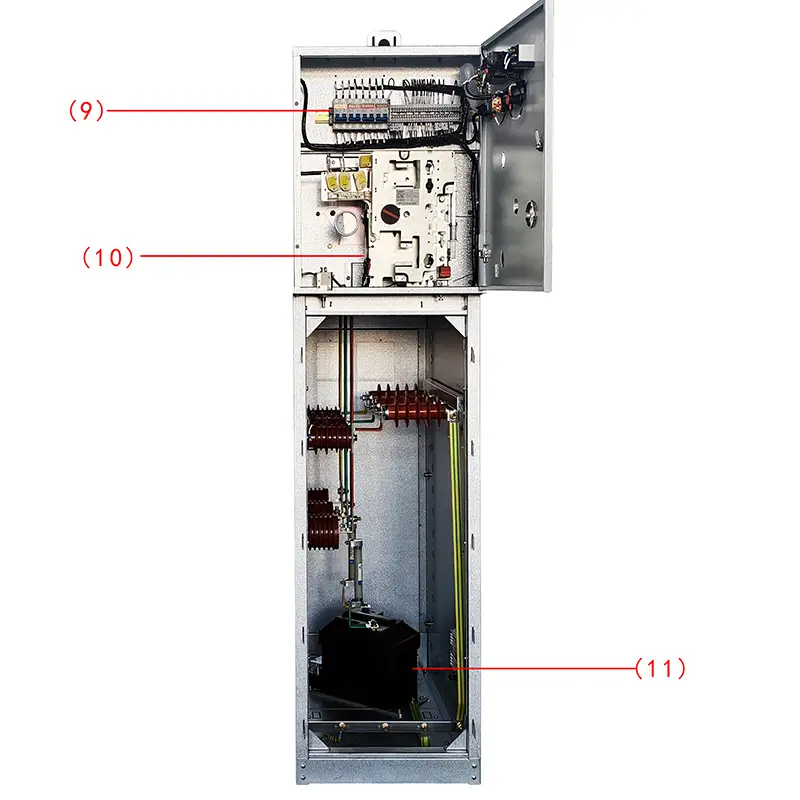

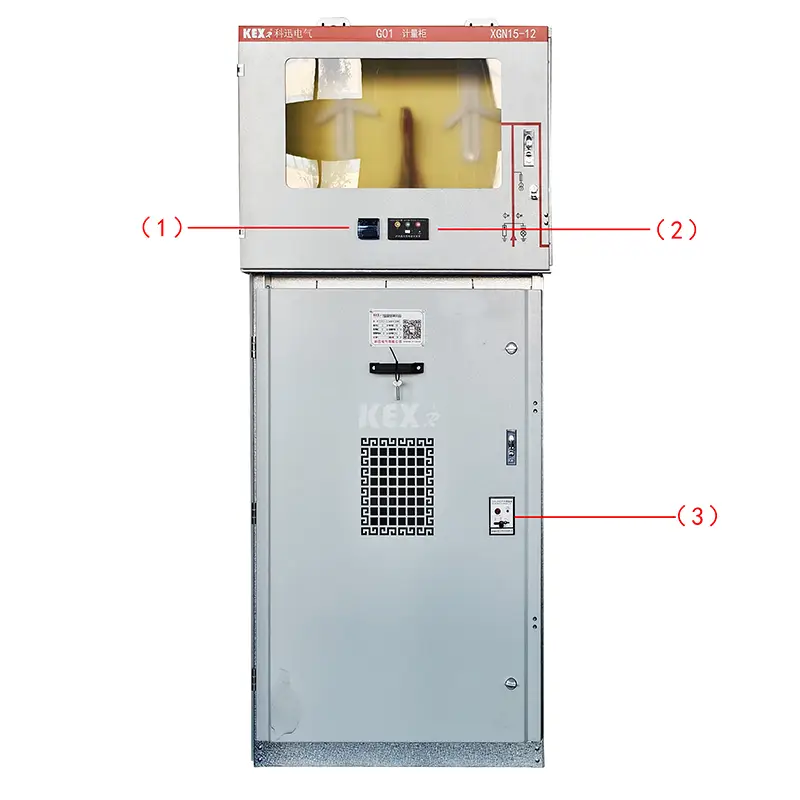

●Компоненты

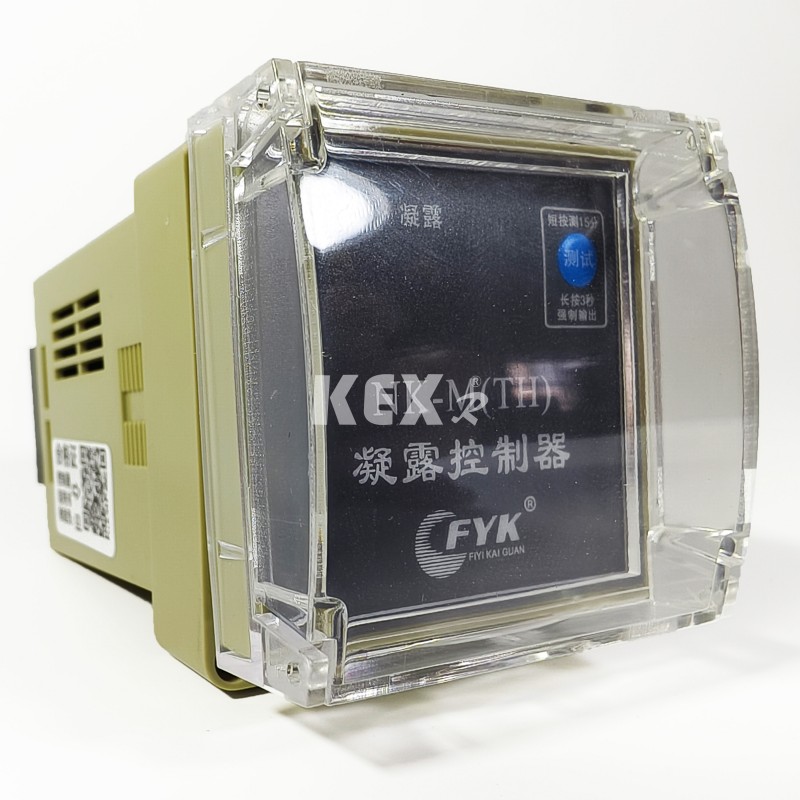

1. Контроллер конденсации

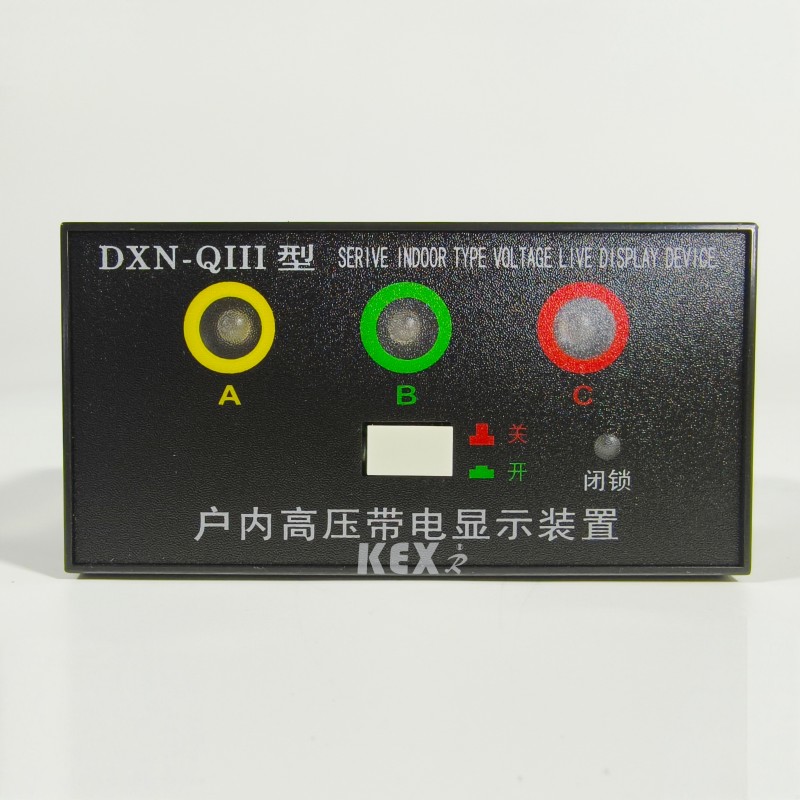

2. Заряженный дисплей

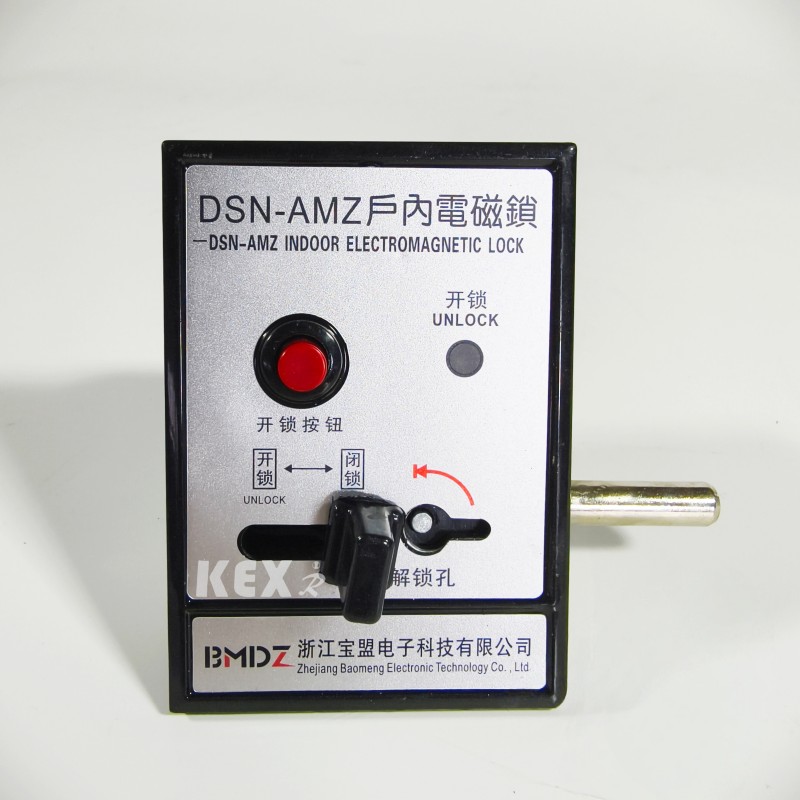

3. Внутренний электромагнитный замок

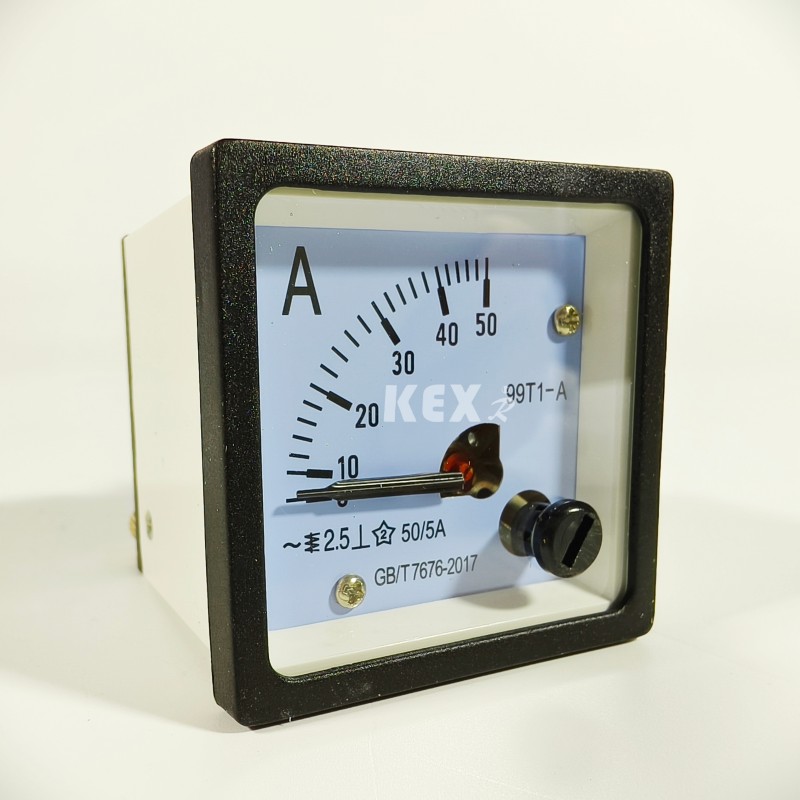

4. Амперметр

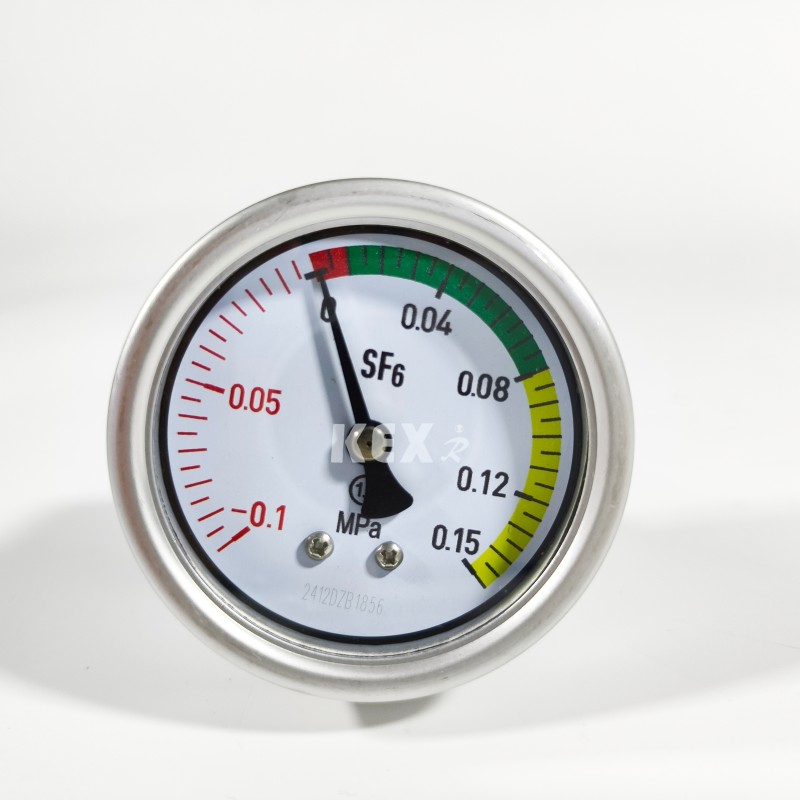

6. Барометр

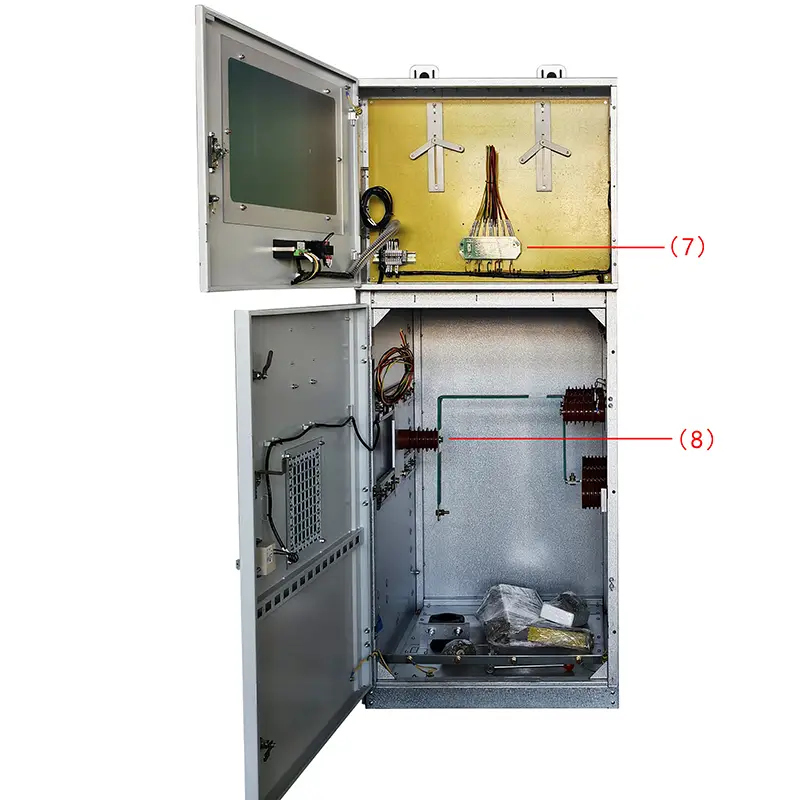

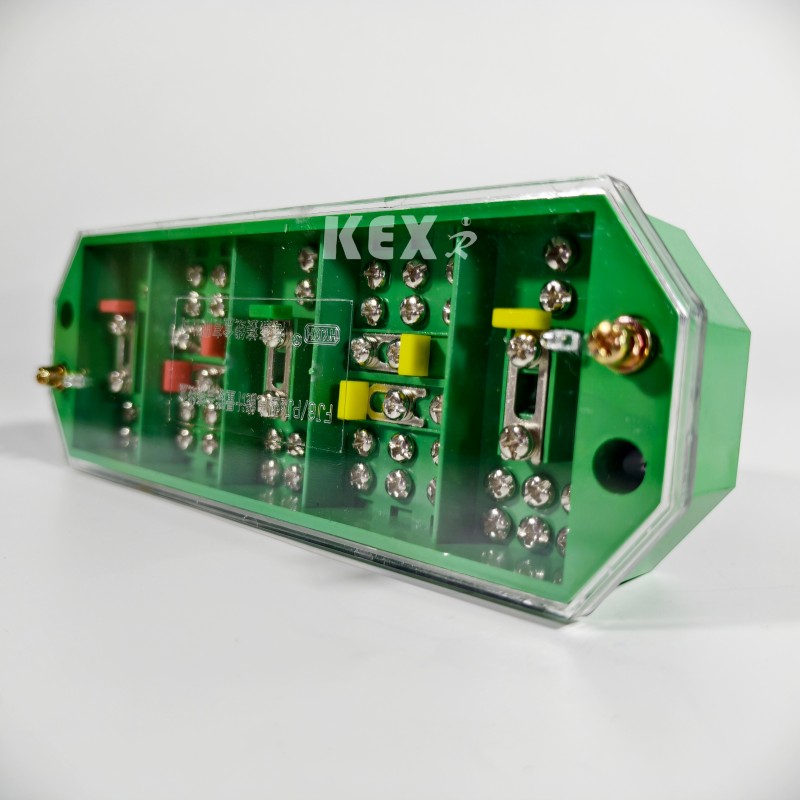

7. 3-фазный 3-проводной электрический разъем.

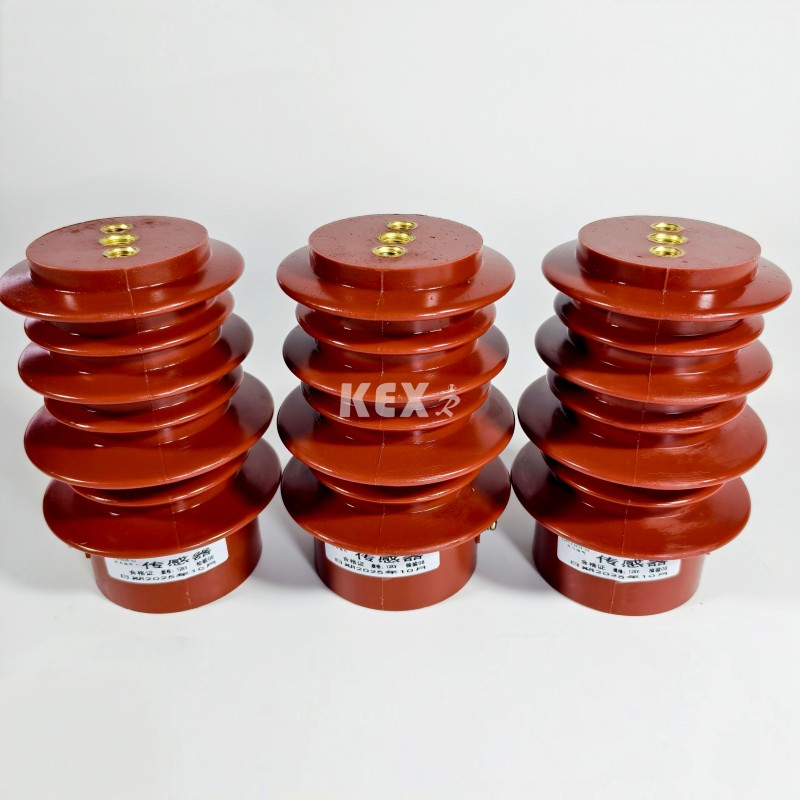

8. Передатчик

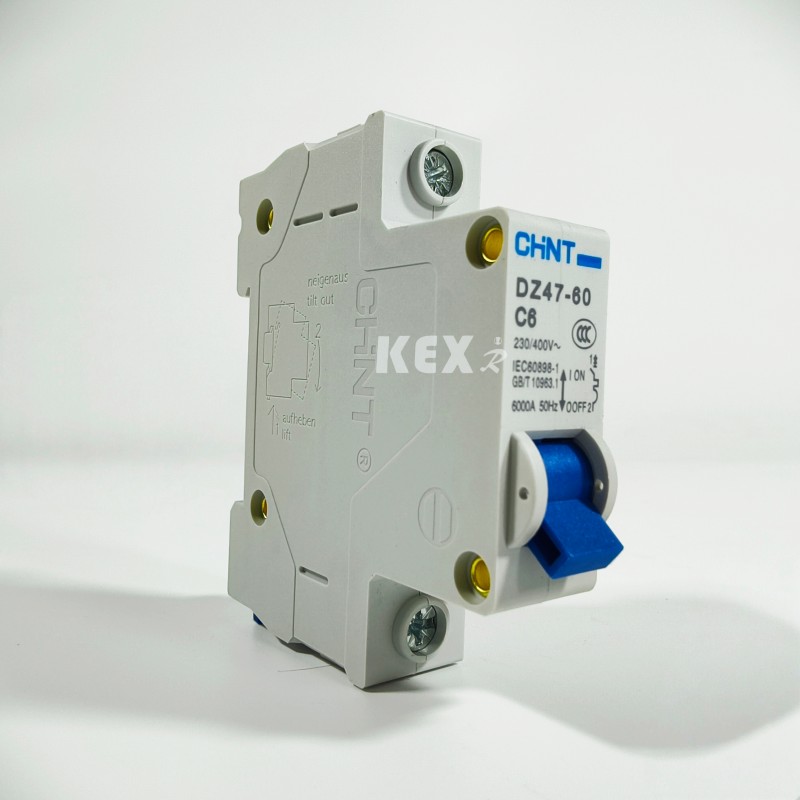

9. МКБ

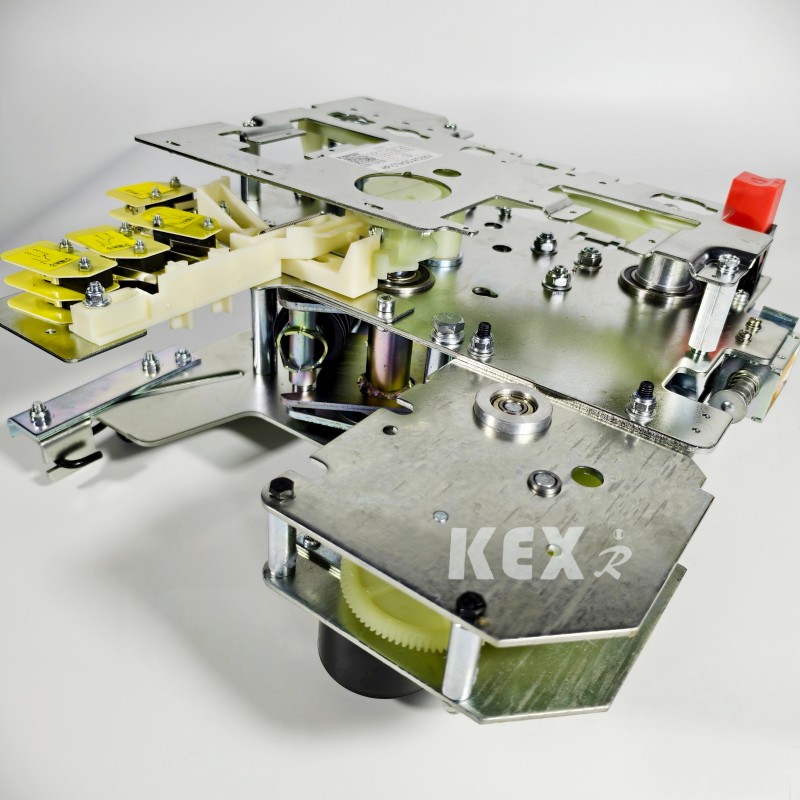

10. Рабочий механизм

11.ВТ

● Использование условий

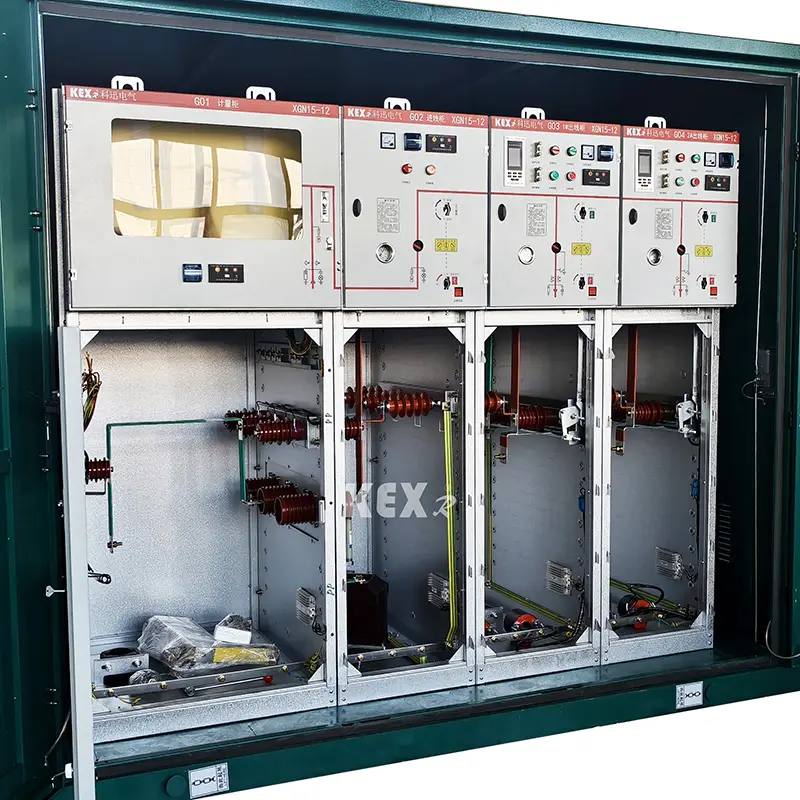

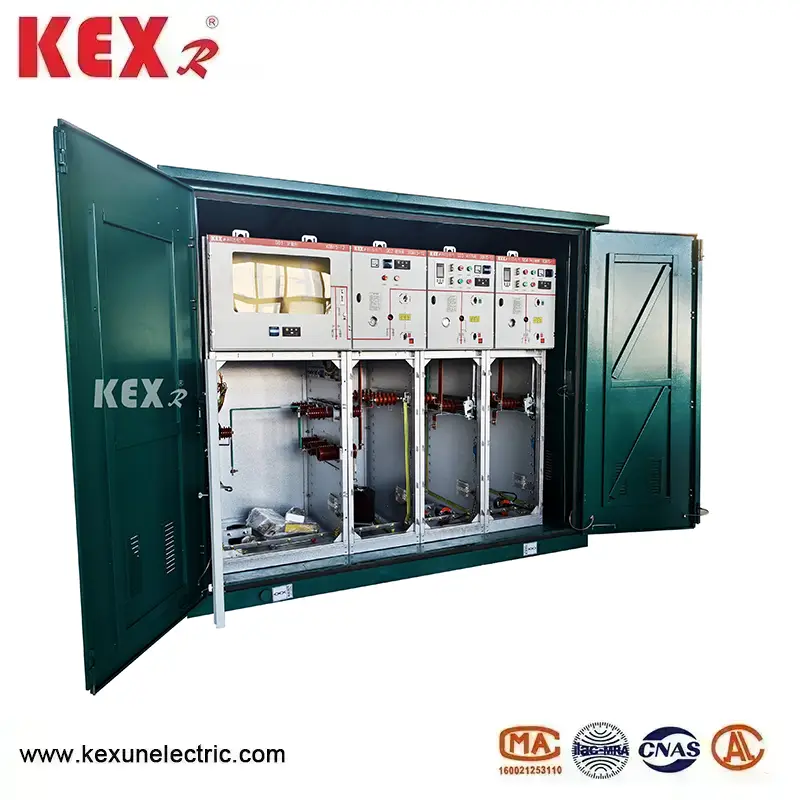

Модульный шкаф главного блока с элегазовым кольцом типа XGN15-12 представляет собой новое поколение компактных и расширяемых распределительных устройств в металлическом корпусе с выключателем из гексафторида серы в качестве главного выключателя и воздушной изоляцией всего шкафа. Он имеет простую конструкцию, гибкость в работе, надежную блокировку и удобную установку, а также может обеспечить удовлетворительные технические решения для различных применений и различных требований пользователей. Он использует сенсорную технологию и новейшее защитное реле, а также передовые технические характеристики, а также легкую и гибкую схему сборки, которая может полностью удовлетворить меняющиеся потребности рынка.

Главные выключатели в шкафу основного блока XGN15-12 SF6 оснащены FLN36 и FLN48 соответственно, элегазовые выключатели нагрузки и оригинальные SFG компании ABB, а также оригинальные автоматические выключатели VD4/S, HD4/S и VS1 компании ABB также могут быть оборудованы в соответствии с потребностями пользователей.

● Рабочая среда

◆ Высота ≤1000 м.

◆Температура окружающей среды -25~40℃

◆Средняя дневная относительная влажность не превышает 95%; Среднемесячная относительная влажность не превышает 90%;

◆ Сейсмичность: 8 градусов;

◆ Отсутствие сильной вибрации и ударов, а также мест с опасностью возгорания, химической коррозии и взрыва.

● Стандарты

Модульный шкаф основного блока XGN15-12 с элегазовым кольцом соответствует приведенным ниже стандартам.

МЭК298 ·МЭК265 ·IECL29 ·МЭК694 ·МЭК420 ·МЭК56 ·МЭК529 ·МЭК932 ·GB3804 ·GB3906 ·GB11022

●Таблица технических параметров модульного шкафа основного блока с элегазовым кольцом типа XGN15-12.

● Структура модульного шкафа основного блока с элегазовым кольцом типа XGN15-12.

◆Шинопроводное помещение: выключатель нагрузки

В электрощитовой установлен трехпозиционный выключатель нагрузки. Корпус выключателя нагрузки изготовлен из эпоксидной смолы и заполнен гексафторидом серы (SF6). Газ является изолирующей средой, и S6F может быть установлен в распределительном помещении в соответствии с требованиями заказчика. Плотномер газа или плотномер газа с сигнальным контактом.

◆Кабельная: рабочий механизм, механизм блокировки и низковольтная диспетчерская.

Шкаф выключателя нагрузки имеет достаточно места для кабелей, которое в основном используется для подключения кабелей, поэтому одножильные или трехжильные кабели могут быть подключены с помощью простых неэкранированных кабельных головок, и в то же время грозовой разрядник, трансформатор тока, нижний заземлитель и другие элементы могут быть установлены в достаточном пространстве. В стандартном исполнении дверь шкафа имеет смотровое окошко и устройство защитной блокировки, а нижняя пластина кабельного отделения оборудована уплотнительной крышкой и кабельным зажимом с опорной рамой соответствующего размера. Нижнюю пластину и раму передней двери кабельного помещения можно снять, чтобы облегчить установку кабеля.

◆ Механизм замешивания, механизм блокировки и диспетчерская низкого давления.

Низковольтная камера с блокировкой одновременно выполняет роль пульта управления. Низковольтная камера оснащена пружинным приводом с индикатором положения, механической блокировкой и устройством, а также может быть оснащена вспомогательными контактами, катушкой отключения, механизмом аварийного отключения, емкостным дисплеем в реальном времени, замком с ключом и электрическим устройством управления. При этом пространство низковольтной камеры также может быть оборудовано схемой управления, измерительным прибором и защитным реле. Шкаф шириной 750 мм имеет две одинаковые низковольтные камеры, которые можно оснастить дополнительными аксессуарами. Весь распределительный шкаф XGN15 можно разделить на две части: верхняя часть шкафа включает в себя шинное отделение, выключатель нагрузки, приводной механизм и низковольтное помещение, отделенное от нижнего кабельного помещения. Таким образом, оборудование, установленное в верхнем блоке, можно безопасно и удобно отремонтировать и реформировать, а также заменить весь верхний блок.

◆ Шинная комната

Шинная комната расположена в верхней части шкафа. В шинном зале основные шины соединяются между собой и проходят через весь ряд распределительных устройств.

● Основные компоненты модульного шкафа основного блока с элегазовым кольцом типа XGN15-12.

▶Выключатель нагрузки типа FLN36 SF6 разработан и изготовлен для компании с использованием иностранных технологий и в соответствии с требованиями отечественной энергосистемы. Он имеет три рабочих состояния: замыкание, размыкание и заземление.

▶Динамические и статические контакты выключателя нагрузки помещены в корпус из эпоксидной смолы, отлитый под давлением, с усиленной структурой, в качестве дугогасящей среды используется элегаз SF6, давление воздуха составляет 14 бар. Каждый переключатель нагрузки герметичен и не требует обслуживания, а барометр можно выбрать отдельно. Метод установки выключателя нагрузки заключается в размещении стальной перегородки между кабельным помещением и шинным помещением и установке ее горизонтально для удовлетворения самых строгих требований безопасности при эксплуатации и техническом обслуживании. Если внутри возникает искрение, то в задней части корпуса выключателя нагрузки имеется структурное слабое место, которое будет смыто, а затем смоется клапан разряда дуги на шкафу, чтобы направить поток воздуха с избыточным давлением за пределы шкафа.

▶Выключатель нагрузки элегазового типа имеет два исполнительных механизма: привод с одной пружиной (тип К) и механизм с двойной пружиной (тип А). Электрический механизм можно добавить к двум вышеуказанным типам приводов для реализации дистанционного электрического управления.

●Схемы на выбор

□Пример схемы 1

◆Стандартная конфигурация и характеристики

▶630А Автобус

▶Выключатель нагрузки: FLN36-12D/T630-20

▶Трехпозиционный выключатель нагрузки (включающий, изолирующий, заземляющий) или двухпозиционный выключатель (включающий, изолирующий)

▶Смотровые окна установлены на рабочей стороне выключателя.

▶Главный выключатель и заземлитель управляются двумя отдельными рабочими отверстиями, каждый из которых является самоблокирующимся.

▶Индикация положения выключателя нагрузки и заземлителя

▶Корпус переключателя с емкостным индикатором напряжения

▶Манометр элегазового газа с реле плотности

▶Блокировка заземлителя с передней панелью кабельного помещения

◆ Дополнительная конфигурация и функции

▶Зарезервированное расширение шины

▶Двигатель переключения нагрузки: 220 В переменного тока/110 В постоянного тока, 220 В/110 В/48 В переменного тока

▶Индикатор короткого замыкания и неисправности заземления

▶Устройство молниезащиты (тип распределения, тип электростанции, тип выпуска)

▶Измерение трансформатора тока и измерителя

▶Трансформатор напряжения PT для рабочего источника питания

▶Замыкание входной линии под напряжением 110 В/220 В переменного тока (заземляющий выключатель и нижняя заслонка закрытого заземляющего замыкателя, когда нижний кабель находится под напряжением)

▶Вспомогательный контакт: главный выключатель 4НО+4НЗ Заземляющий выключатель 2НО+2НЗ

□Пример схемы 2

◆ Стандартная конфигурация и характеристики·

▶Главная шина 630A

▶Выключатель нагрузки: FLN36-12D/T100-50

▶Трехпозиционный выключатель нагрузки (включение, разъединение и заземление)

▶Трехпозиционный выключатель нагрузки, головка предохранителя и заземляющий выключатель на конце предохранителя

▶Для механического соединения

▶Индикация срабатывания предохранителя и дистанционная передача сигнала

▶Смотровое окно установлено на рабочей стороне переключателя.

▶Главный выключатель и заземлитель управляются двумя отдельными рабочими отверстиями, каждый из которых является самоблокирующимся.

▶Индикация положения выключателя нагрузки и заземлителя

▶Корпус переключателя с емкостным индикатором напряжения

▶Манометр элегазового газа с реле плотности

▶Блокировка заземлителя с передней панелью кабельного помещения

◆ Дополнительная конфигурация и функции

▶Зарезервированное расширение шины

▶Двигатель переключения нагрузки: 220 В переменного тока/110 В постоянного тока, 220 В/110 В/48 В переменного тока

▶Индикатор короткого замыкания и заземления

▶Измерение трансформатора тока и измерителя

▶Отключение при потере напряжения 220 В переменного тока

▶Разъединитель максимального тока: GL25/5

▶Вспомогательные контакты: главный выключатель 4НО+4НЗ, заземлитель 2НО+НЗ

▶Катушка отключения: 220 В переменного тока/110 В постоянного тока, 220 В/110 В/48 В переменного тока

▶Предохранитель Предохранитель (сигнал неисправности): 1НО

▶Манометр с сигналом: 1НО

□Пример схемы 3

Номер основной программы D07

◆Стандартная конфигурация и характеристики

▶Два трансформатора тока LZZBJ9

▶Два трансформатора напряжения JDZ

▶Защитный предохранитель PT

▶Блокировка передней панели кабельной комнаты

◆Дополнительная конфигурация и функции

▶Вольтметр с переключателем

▶Амперметр с переключателем

▶3 КТ, 3 ПТ

▶Емкостный индикатор напряжения, указывающий на шкаф распределительного устройства под напряжением

▶Счетчик ваттчасов

▶Отрицательный контроль
