Модульное кольцо главное блок

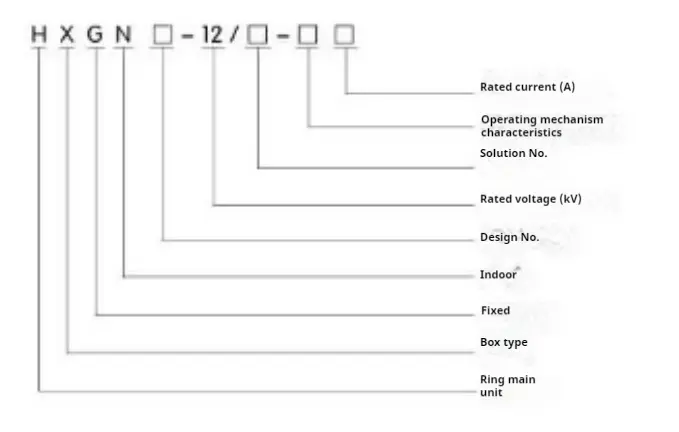

○ Значение модели

○ Основное использование и область применения модульного модульного кольца типа HXGH-12

Модульное кольцо главное блок подходит для полных наборов в помещении 3,6-12 кВ трехфазного переменного тока с секцией одной шины 50 Гц, которая используется для получения и распределения электрической энергии, и имеет функции контроля, защиты и мониторинга цепи. Он может быть применен к различным типам электростанций, подстанций, промышленных и горнодобывающих предприятий, высотных зданий и других мест, а также может быть объединено с кольцевыми сетевыми шкафами, которые будут использоваться на станциях переключения.

○ Основная структура и характеристики модульного кольца типа HXGH-12

▶ Модульное кольцо главное блок сварена высококачественной угловой сталью.

▶ Комната автоматического выключателя расположена в средней (нижней) части шкафа, что удобно для установки, отладки и технического обслуживания. Стандарт оснащен цепным выключателем ZN63AIVS1-12), и существует канал высвобождения давления для обеспечения личной безопасности.

▶ Расширенное и надежное разъединение вращения может быть использовано для безопасного входа в помещение для автоматического выключателя для технического обслуживания при зарядке основной шины. Усовершенствованный и надежный разъединитель вращения может безопасно ввести в комнату выключателя цепи для технического обслуживания, когда основная шина электрифицирована.

▶ Уровень защиты основного модульного кольца - IP2X.

▶ Оснащено надежным и полностью функциональным обязательным механическим блокирующим устройством, которое может соответствовать требованиям «пять мер предосторожности» просто и эффективно.

▶ Иметь виновную систему заземления.

▶ Дверь оснащена окном наблюдения, которое может четко наблюдать рабочее состояние компонентов в шкафу.

▶ Рабочий механизм заблокирован механическим замком, который более надежный, чем XGN66-12.

▶ Входящие и исходящие кабели ниже, чем передняя часть дна шкафа, что удобно для подключения пользователей.

○ Использование условий окружающей среды модульного модульного кольца типа HXGH-12

1. Верхний предел температуры окружающей среды составляет +40 ℃, а нижний предел составляет -10 ℃;

2. Высота основного модульного кольца должна составлять менее 1000 м;

3. Среднесуточная стоимость относительной влажности воздуха составляет не более 95%, а среднемесячная стоимость не превышает 90%; Среднесуточное значение водяного пара составляет не более 2,2x10-3 МПа, а среднемесячное значение составляет 1,8x10-3MPA;

● Основной технический параметр HXGN □ -12 Тип Модульного кольца Основное устройство
