Модель: KXHB-12
Бренд: KEXR

Отправить запрос

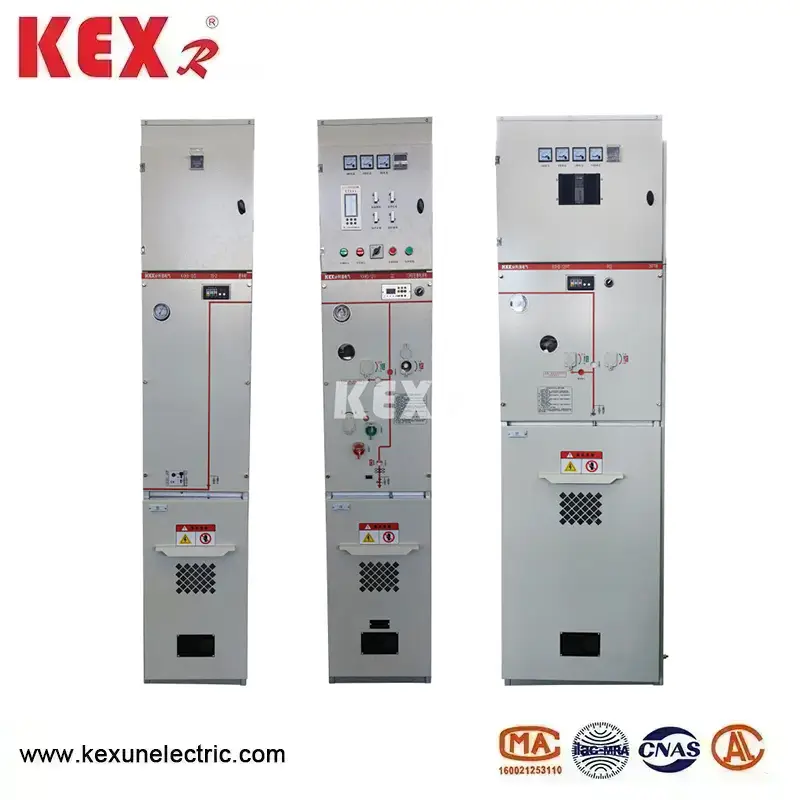

Описание продукта

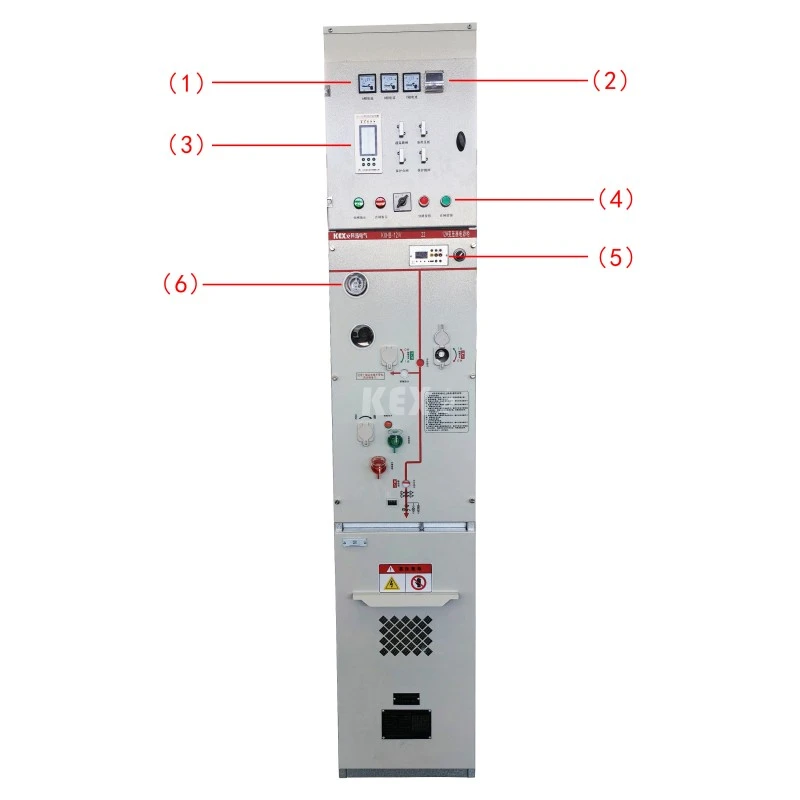

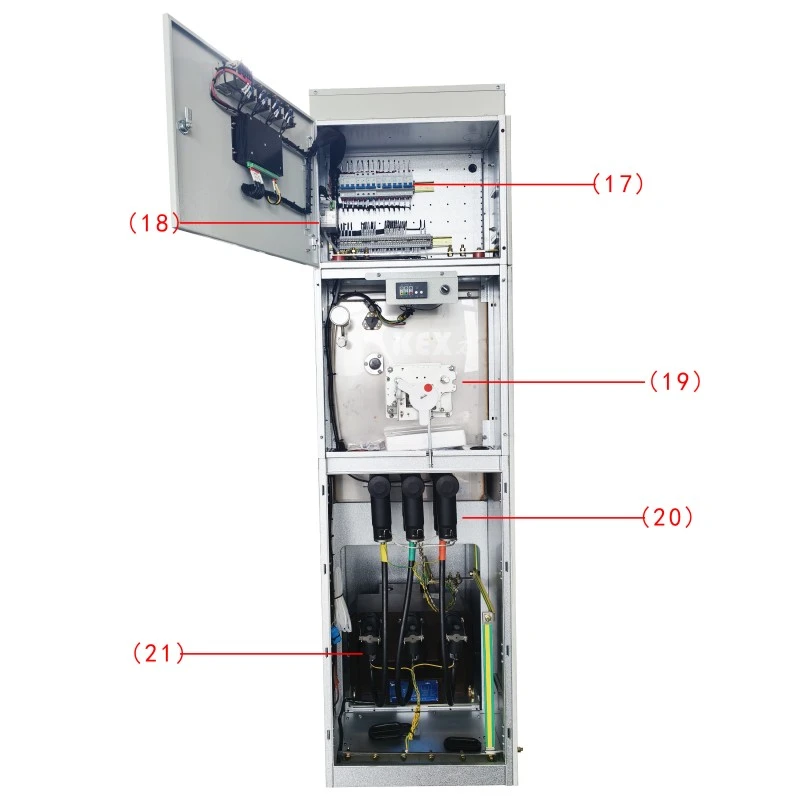

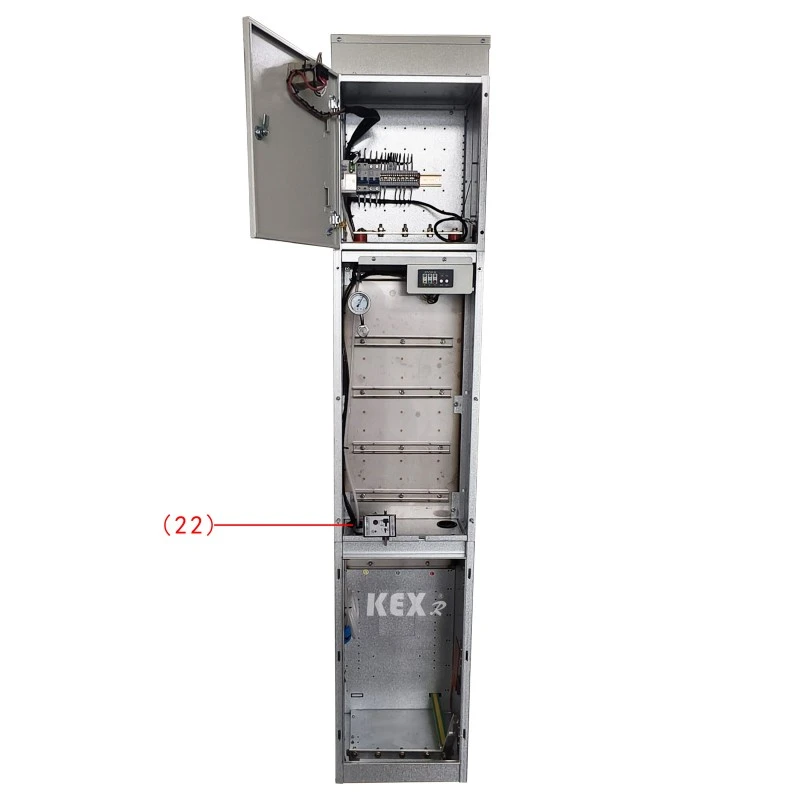

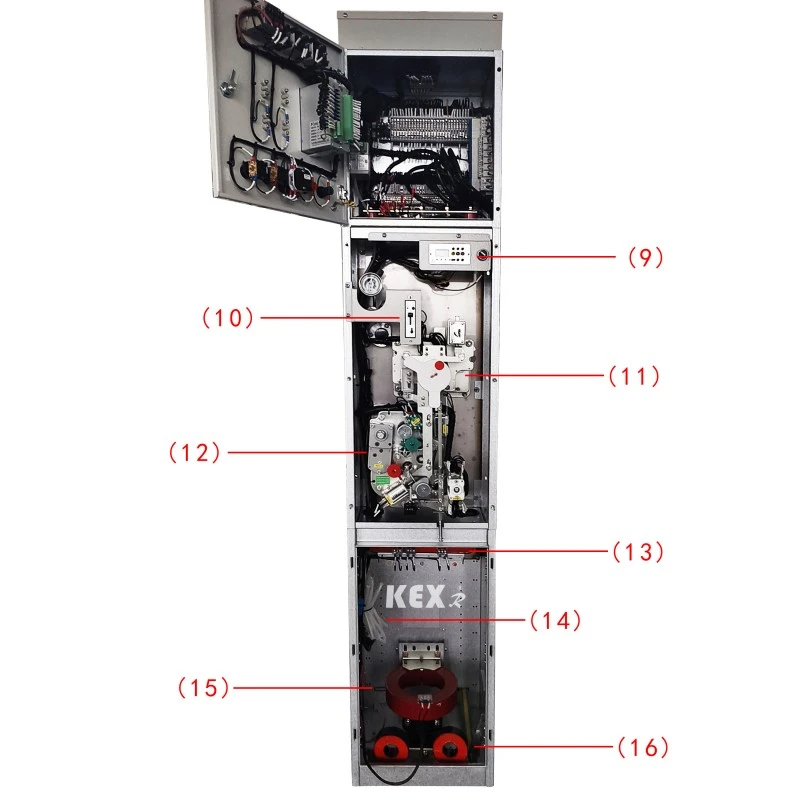

●Компоненты

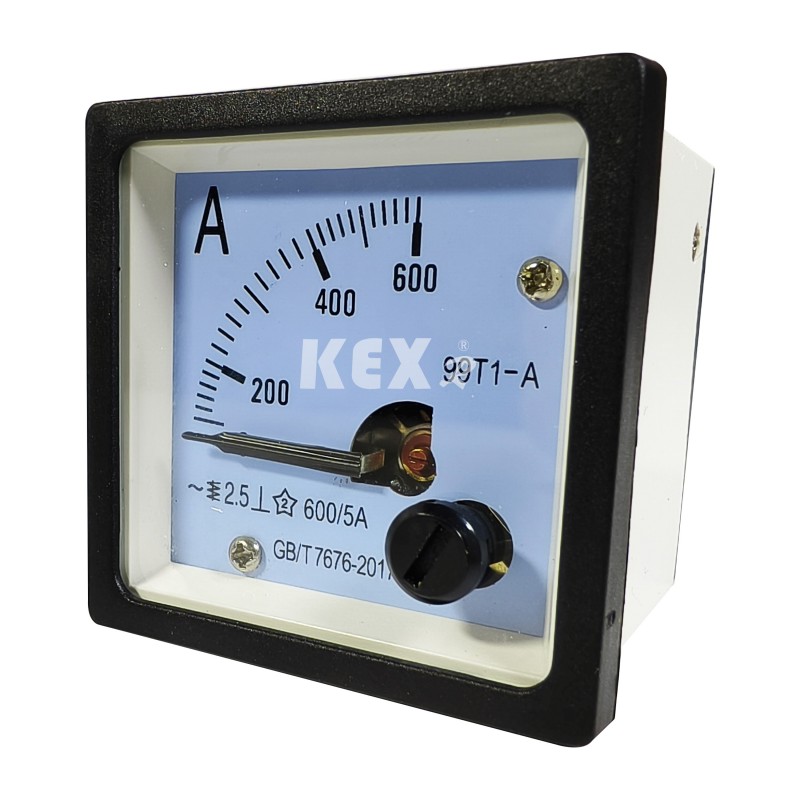

1. Амперметр

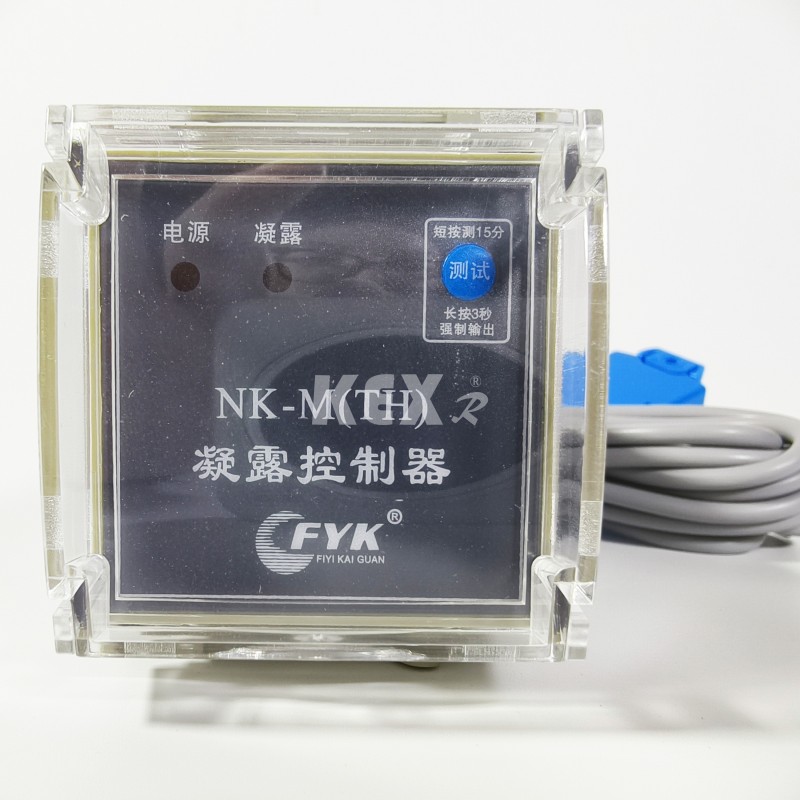

2. Контроллер конденсации

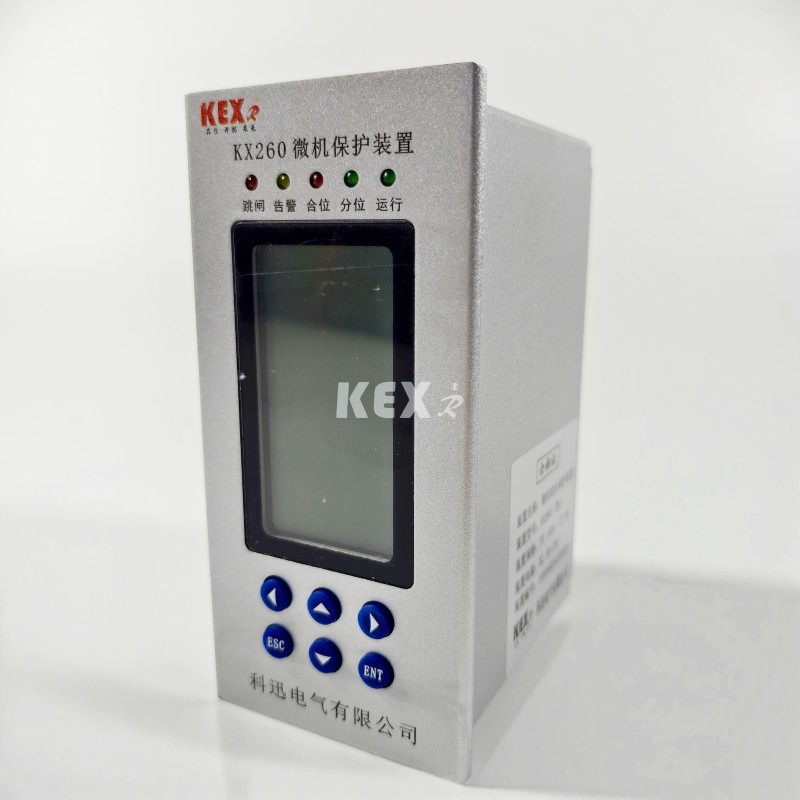

3. Устройство защиты микрокомпьютера

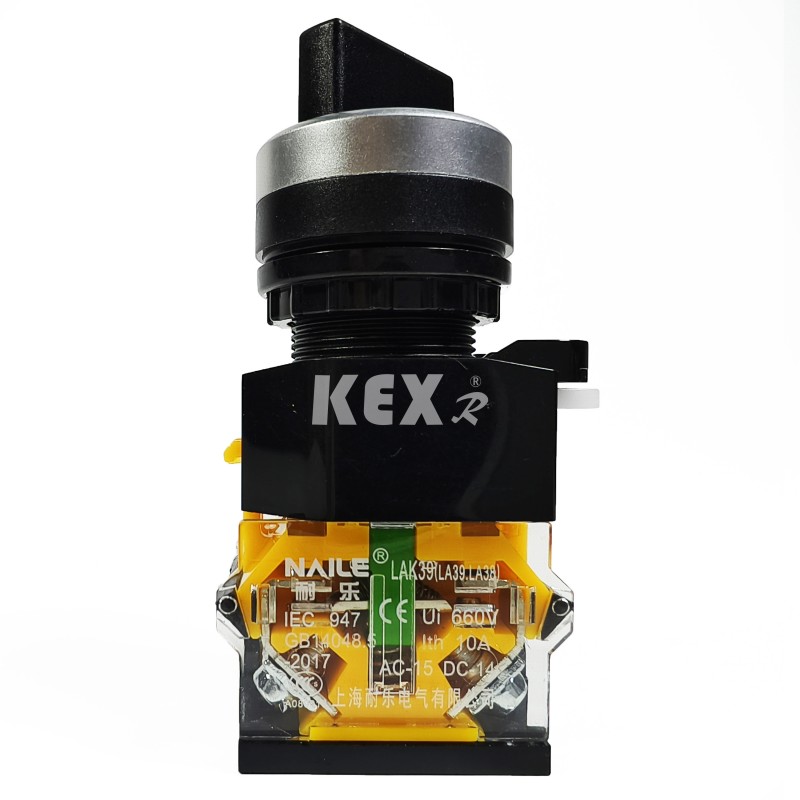

4. Кнопка

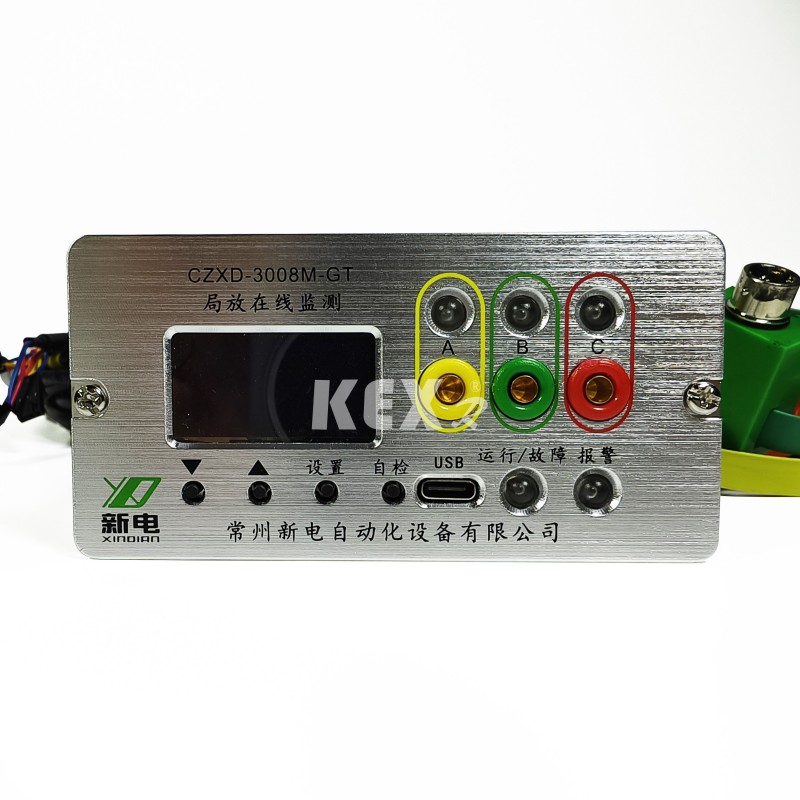

5. Детектор частичного разряда

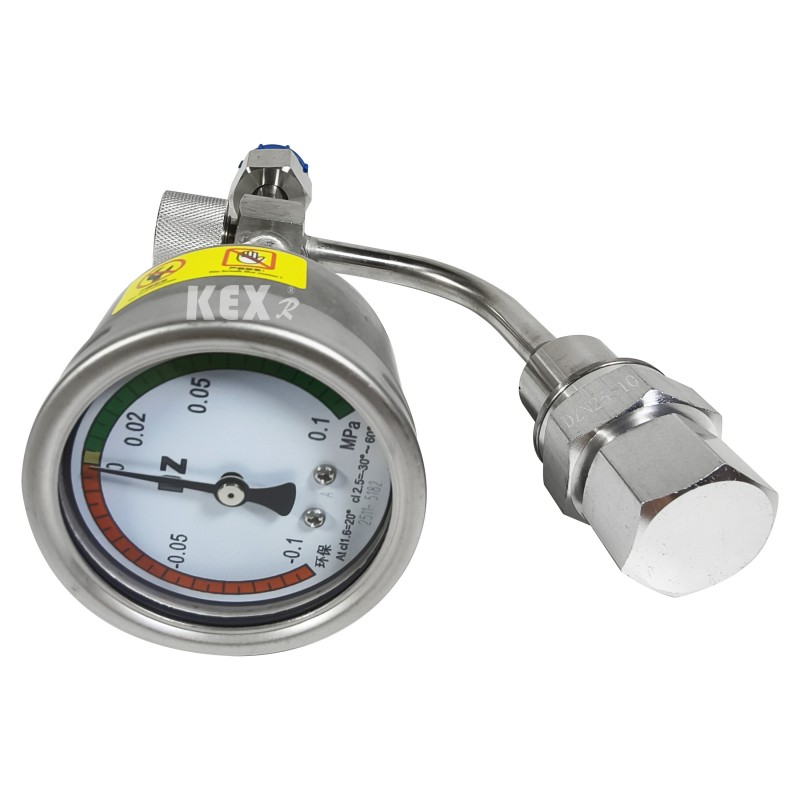

6. Барометр

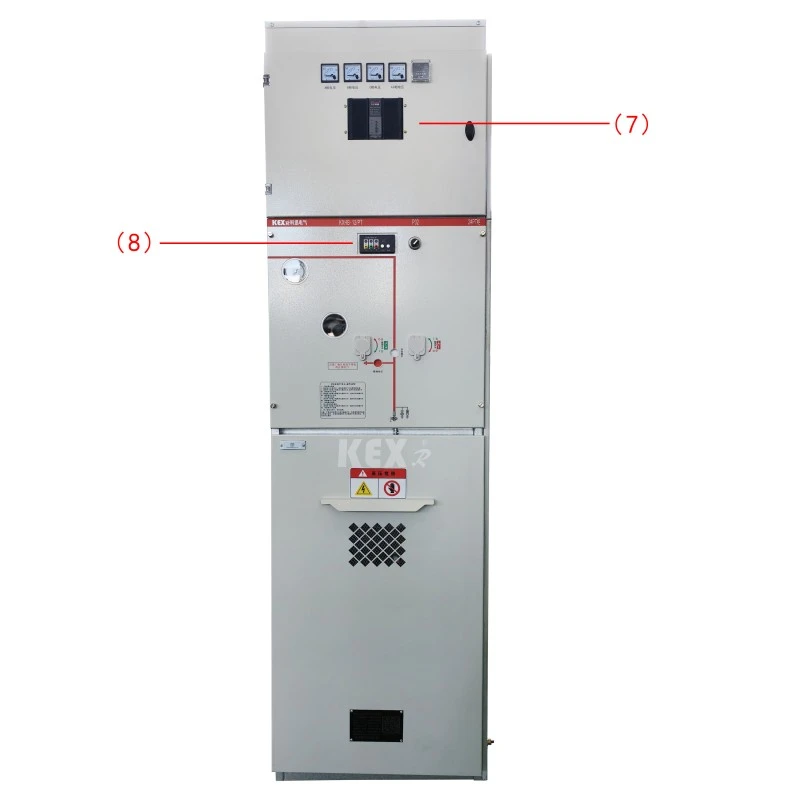

7. Источник питания

8. Заряженный дисплей

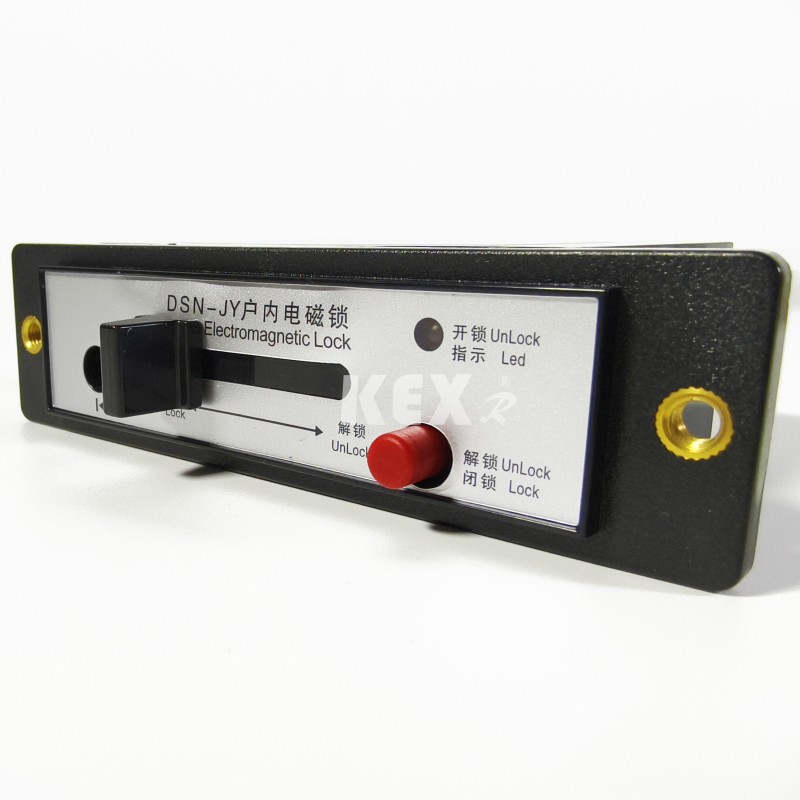

10. Электромагнитный замок.

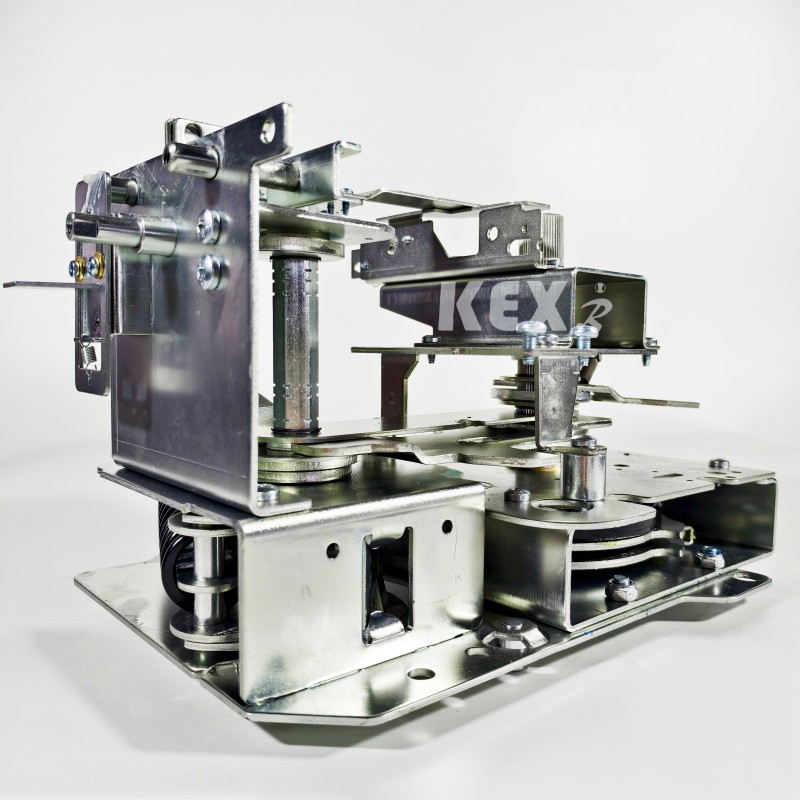

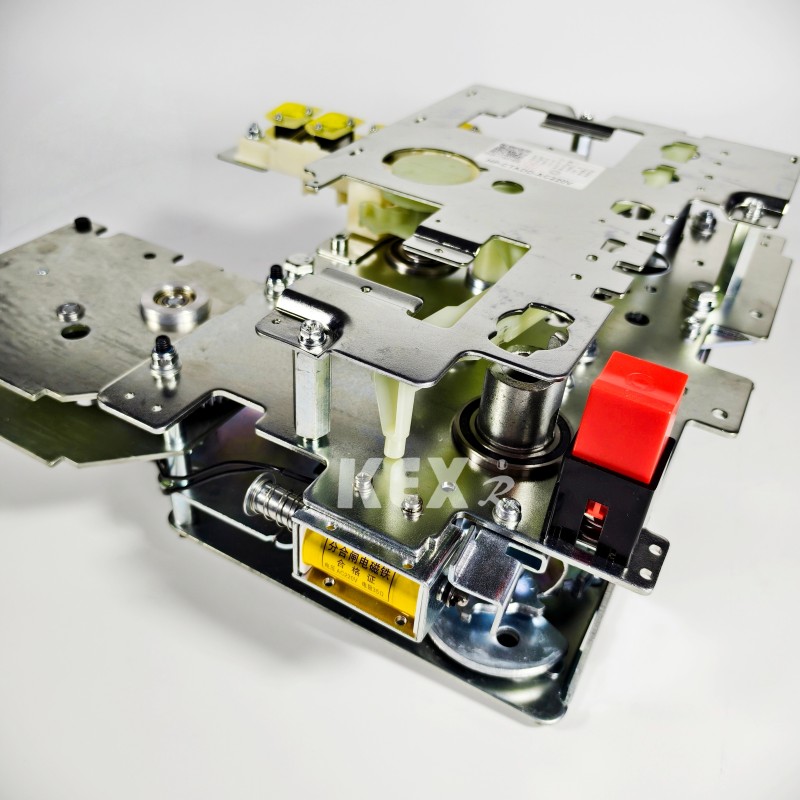

11. Ручной механизм управления.

12.Электрический приводной механизм

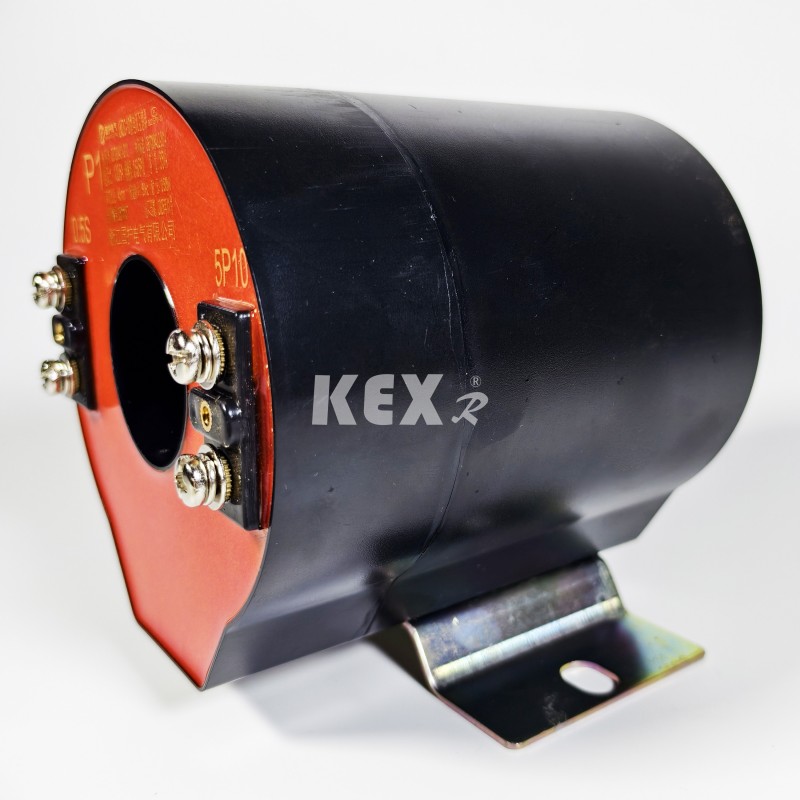

16. КТ

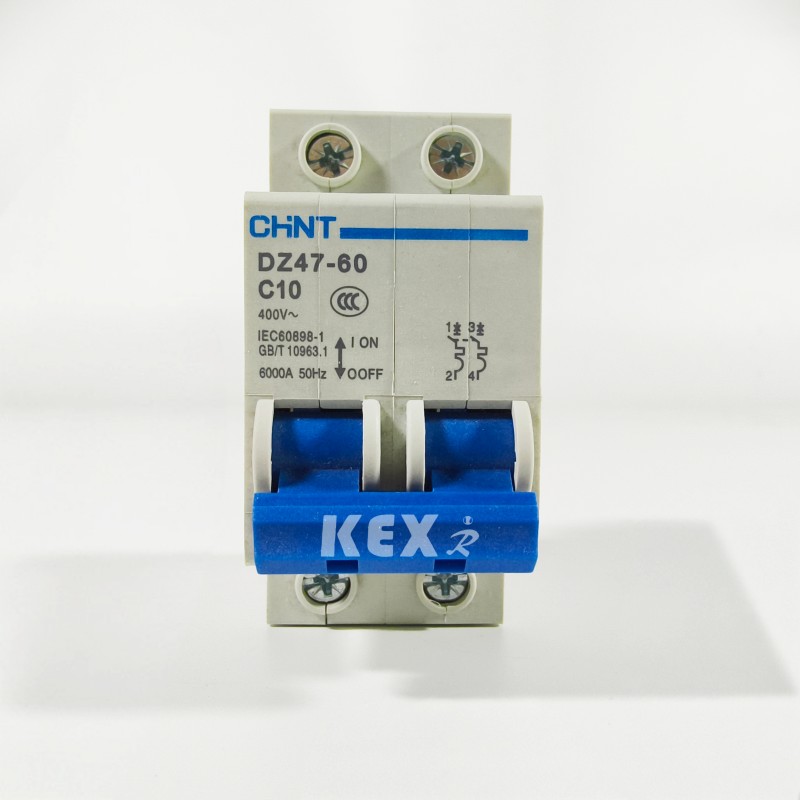

17.МКБ

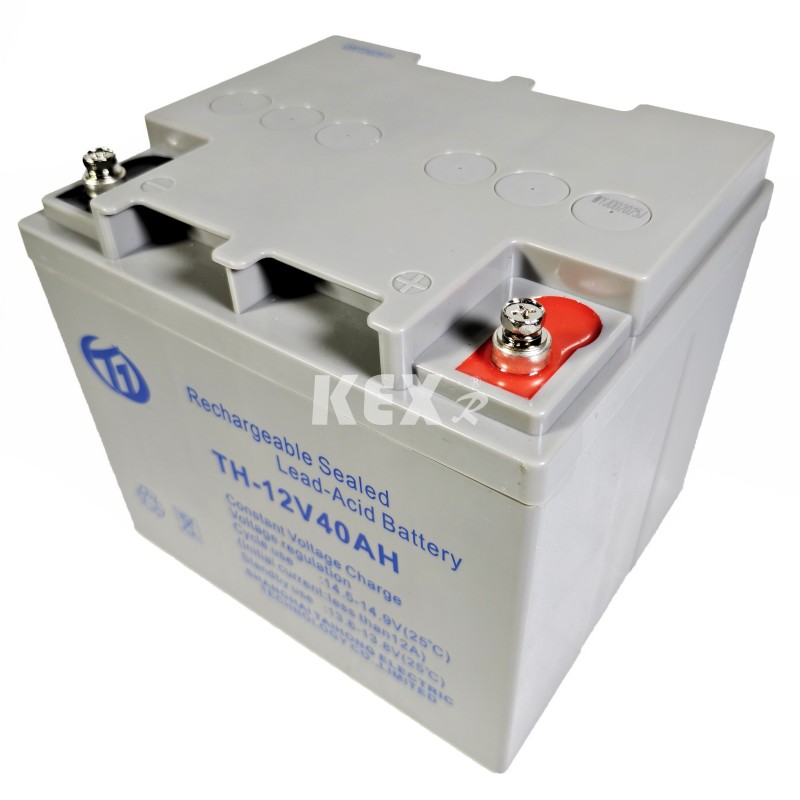

18. аккумуляторная батарея

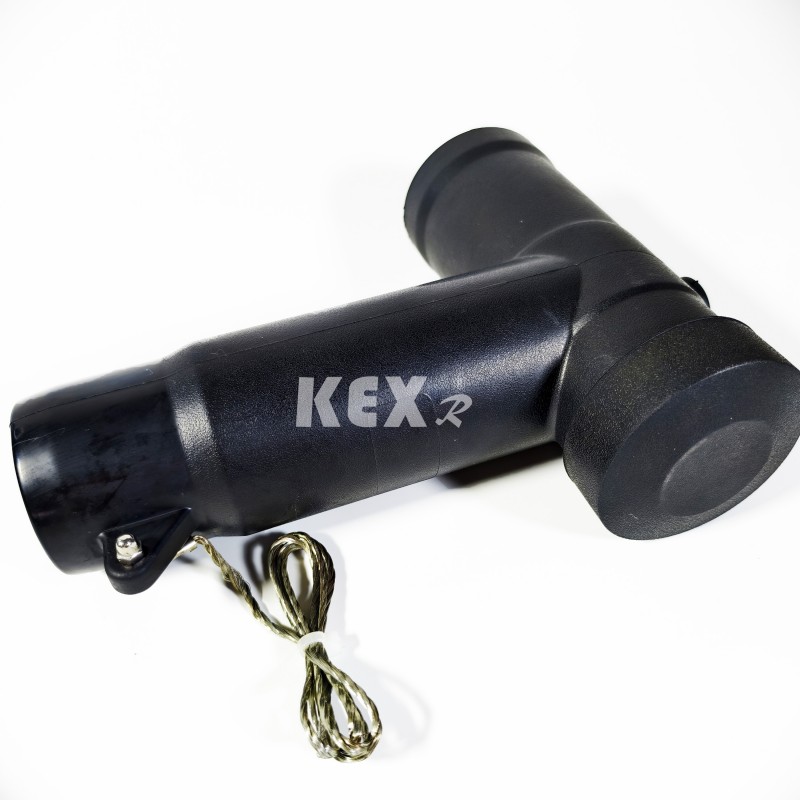

20. Кабельная вилка

● Условия использования

◆ Температура: -25~45℃.

◆ Максимальная дневная температура: 35℃.

◆ Степень IP: уплотнение корпуса IP67, корпус распределительного шкафа IP4x.

◆Окружающий воздух в шкафу распределительного устройства с газовой изоляцией не должен быть явно загрязнен агрессивными горючими газами и водяными парами.

◆Отсутствует частая сильная вибрация, а жесткость конструкции жестких деталей соответствует различным требованиям.

● Стандарты

Тип KXHB-12 Экологичный распределительный шкаф с элегазовой изоляцией соответствует приведенным ниже стандартам.

◆Общие технические требования стандартов GB/T 1022 для высоковольтных распределительных устройств и устройств управления. ◆ GB/T39063640,5 кВ распределительное и управляющее оборудование переменного тока в металлическом корпусе.

◆ GB/T1985 Высоковольтный разъединитель переменного тока и заземляющий выключатель.

◆ GB/T38043.6-40,5 кВ переключатель нагрузки переменного тока высокого напряжения

◆ GB/T1984 Высоковольтный автоматический выключатель переменного тока

◆ GB/T4208 IP-код уровня защиты оболочки

◆ GB/T7354 Измерение частичного разряда

◆ GB/T311.1 Координация изоляции. Часть 1: Определение, принципы и правила.

●Таблица технических параметров экологически чистого шкафа распределительного устройства с газовой изоляцией.

◆ Шкаф автоматического выключателя

Элемент				Единица	Данные
Номинальное напряжение				КВ	12
Номинальная частота				ХЗ	50
Номинальный уровень изоляции	Выдерживаемая рабочая частота 1 мин. Напряжение		К заземлению, фаза к фазе	КВ	42
			Перерыв		48
	Выдерживаемое импульсное напряжение освещения (пиковое)		К заземлению, фаза к фазе	КВ	75
			Перерыв		85
	Выдерживаемое напряжение промышленной частоты 1 мин вспомогательной цепи/цепи управления (на землю)			КВ	2
Номинальный ток				A	630
Номинальный кратковременно выдерживаемый ток (виртуальное значение)			Главная цепь/заземлитель	кА	25/4с
			Цепь заземления	кА	21,7/4 с
Номинальный пиковый выдерживаемый ток			Главная цепь/заземлитель	кА	63
			Цепь заземления	кА	54.5
Номинальный ток и время отключения короткого замыкания				кА/время	25/30
Номинальный ток замыкания короткого замыкания (пиковый)				кА	63
Номинальный ток разрыва зарядки кабеля				A	25
Номинальная последовательность срабатывания выключателя О-0,3с-СО-180с-СО
Механическая жизнь		Выключатель/разъединитель		Время	10000/3000
степень IP		Запечатанная коробка			IP67
		Корпус распределительного устройства			IP4X
Напряжение газа		Номинальный уровень заправки газом (20 ℃, манометрическое напряжение)		МПа	0.02
		Номинальный минимальный функциональный уровень газа (20 ℃, манометрическое напряжение)		МПа	0
Герметизирующие характеристики,		Годовая скорость утечки		%/Год	≤0,05

◆Шкаф выключателя нагрузки

Элемент			Единица	Данные
Номинальное напряжение			КВ	12
Номинальная частота			ХЗ	50
Номинальный уровень изоляции	Выдерживаемая рабочая частота 1 мин. Напряжение		КВ

	Выдерживаемое импульсное напряжение освещения (пиковое)		КВ

	Выдерживаемое напряжение промышленной частоты 1 мин вспомогательной цепи/цепи управления (на землю)		КВ	2
Номинальный ток			A	630
Номинальный кратковременно выдерживаемый ток (виртуальное значение)		Главная цепь/заземлитель	КА	25/4с
		Цепь заземления	КА	21,7/4 с
Номинальный пиковый выдерживаемый ток		Главная цепь/заземлитель	КА	63
		Цепь заземления	КА	54.5
Номинальный ток замыкания короткого замыкания (пиковый)		Выключатель нагрузки/заземлитель	КА	63
Номинальный ток отключения активной нагрузки			A	630
Номинальный ток отключения в замкнутом контуре			A	630
5% Номинальный ток отключения активной нагрузки			A	31.5
Номинальный ток разрыва зарядки кабеля			A	10
Номинальное время отключения активной нагрузки			Время	100
Отключение тока замыкания на землю			А/Время	31,5/10
Зарядный ток линий и кабелей отключается при замыкании на землю.			А/Время	17,4/10
Механическая жизнь	Выключатель/разъединитель		А/Время	10000/3000
степень IP	Запечатанная коробка			IP67
	Корпус распределительного устройства			IP4X
Напряжение газа	Номинальный уровень заправки газом (20 ℃, манометрическое напряжение)		МПа	0.02
	Номинальный минимальный функциональный уровень газа (20 ℃, манометрическое напряжение)		МПа	0
Герметизирующие характеристики,	Годовая скорость утечки		%/Год	≤0,05

● Схема конфигурации шкафа

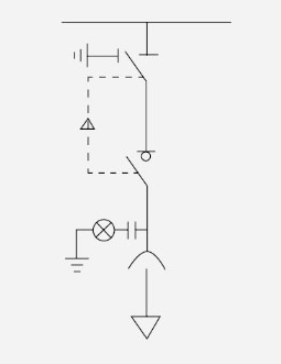

○ Схема 1

КЛ650мм

◆Базовые аксессуары

▶Выключатель нагрузки

▶Двухпозиционный разъединитель

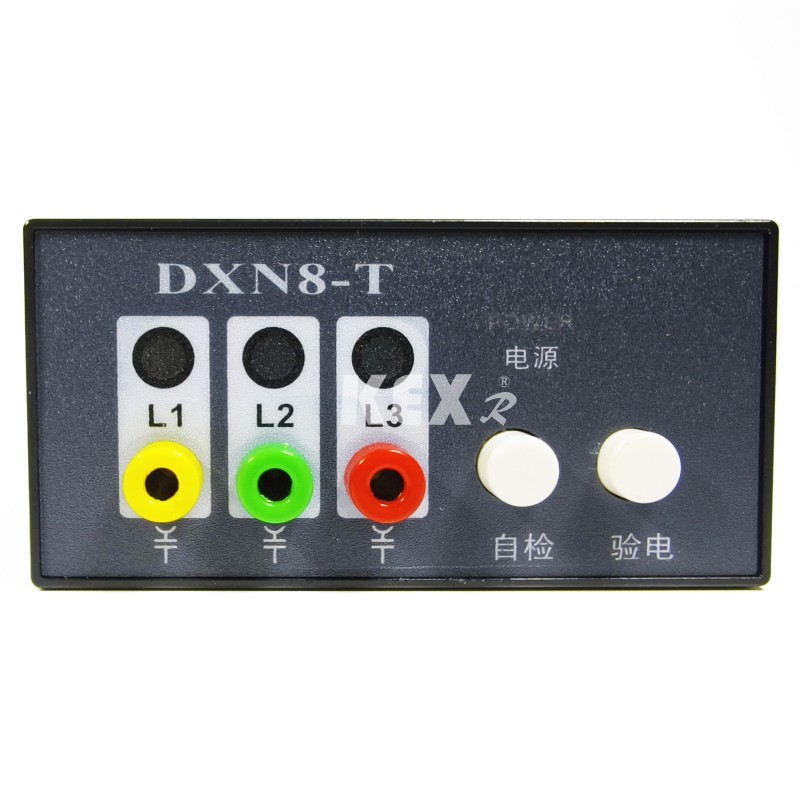

▶Измеритель живого дисплея

▶Стандартная шина

▶Рукоятка управления

▶Контактная шина

◇дополнительные аксессуары

▶Электрический приводной механизм

▶Прибор с цифровым дисплеем

▶Инструмент указателя электромагнитного замка источника постоянного тока

▶Механическая блокировка «три в два»

▶Онлайн-мониторинг разрядника Камера низкого напряжения

▶Прибор с цифровым дисплеем

▶Пассивная защита

▶Подъемное сиденье

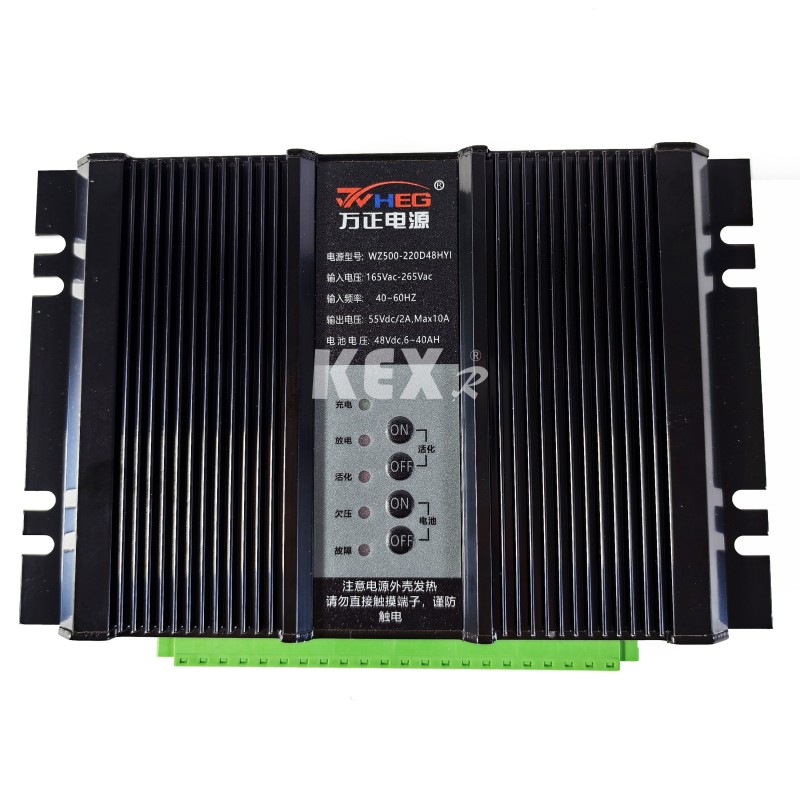

▶Модуль выпрямителя

▶Камера низкого напряжения

▶Грозовой разрядник с механической блокировкой «два в одном»

▶Источник постоянного тока (12 ч-24 Ач), указательный прибор, электромагнитный замок, подъемное сиденье

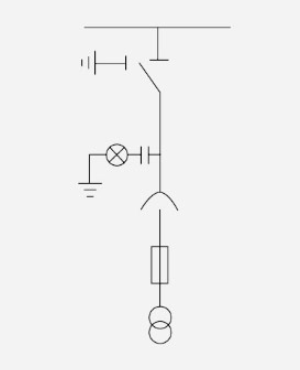

ПТК500мм

◆Базовые аксессуары

▶Выключатель нагрузки

▶Трёхпозиционный разъединитель, отображение в реальном времени, стандартная работа шины

▶ручка Трансформатор напряжения

▶ПТ плавленая трубка

▶Угловой кабельный разъем (включая кабель)

◇дополнительные аксессуары

▶Электрический приводной механизм

▶Прибор с цифровым дисплеем

▶Инструмент указателя электромагнитного замка источника постоянного тока

▶Механическая блокировка «три в два» Оперативный контроль разрядника

▶Камера низкого напряжения

▶Прибор с цифровым дисплеем

▶Пассивная защита

▶Модуль выпрямителя подъемного сиденья

▶Камера низкого напряжения

▶Механическая блокировка «два в одном»

▶Источник постоянного тока (12 ч-24 Ач), электромагнитный замок указателя

▶Подъемное сиденье

ПТи500мм

◆Базовые аксессуары

▶Трёхпозиционный разъединитель

▶Заряженный дисплей

▶Стандартный автобус

▶Рукоятка управления

▶Трансформатор напряжения

▶ПТ плавленая трубка

▶Угловой кабельный разъем (включая кабель)

◇дополнительные аксессуары

▶Электрический приводной механизм

▶Прибор с цифровым дисплеем

▶Инструмент указателя электромагнитного замка источника постоянного тока

▶Механическая блокировка «три в два»

▶Онлайн-мониторинг разрядника

▶Камера низкого напряжения

▶Прибор с цифровым дисплеем

▶Пассивная защита

▶Подъемное сиденье

▶Модуль выпрямителя

▶Камера низкого напряжения

▶Механический стопор «два в одном»

▶Источник постоянного тока (12 ч-24 Ач), электромагнитный замок указателя

▶Подъемное сиденье

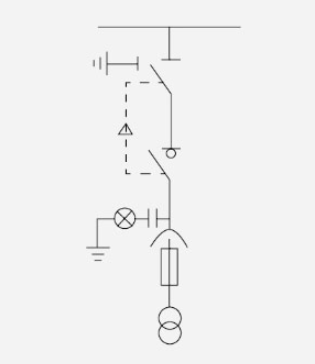

ПТ 500 мм

◆Базовые аксессуары

▶Заряженный дисплей

▶Стандартный автобус

▶Трансформатор напряжения

▶ПТ плавленая трубка

▶Угловой кабельный разъем (включая кабель)

◇дополнительные аксессуары

▶Электрический приводной механизм

▶Прибор с цифровым дисплеем

▶Инструмент указателя электромагнитного замка источника постоянного тока

▶Механическая блокировка «три в два»

▶Онлайн-мониторинг разрядника

▶Камера низкого напряжения

▶Прибор с цифровым дисплеем

▶Пассивная защита

▶Подъемное сиденье

▶Модуль выпрямителя

▶Камера низкого напряжения

▶Механический стопор «два в одном»

▶Источник постоянного тока (12 ч-24 Ач), электромагнитный замок указателя

▶Подъемное сиденье

ПТС500

◆Базовые аксессуары

▶Трансформатор напряжения

▶ПТ плавленая трубка

▶Угловой кабельный разъем (включая кабель)

◇дополнительные аксессуары

▶Грозовой разрядник

▶Онлайн-мониторинг разрядника

▶Источник постоянного тока (12 ч-24 Ач)

▶Указатель камеры низкого напряжения

▶Электромагнитный замок с цифровым дисплеем

▶Подъемное сиденье

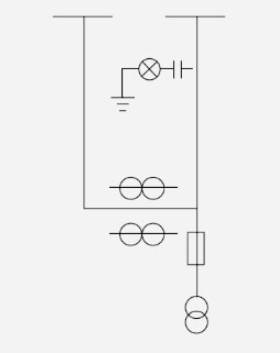

М 650мм

◆Базовые аксессуары

▶Заряженный дисплей

▶Длинный и короткий автобус

▶Трансферный автобус

▶Трансформатор напряжения

▶Дозирующий бак с плавленой трубкой PT

▶Трансформатор напряжения

◇дополнительные аксессуары

▶Указатель камеры низкого напряжения

▶Электромагнитный замок с цифровым дисплеем

▶Подъемное сиденье

▶Регулятор температуры и влажности

Примечание. Если перед PT добавляется положительный разъединитель, ширину шкафа следует изменить на 1000 мм, а другие размеры оставить неизменными.

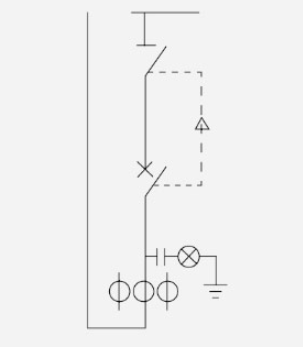

○ Схема 2

С 420 мм

◆Базовые аксессуары

▶Трёхпозиционный разъединитель

▶Заряженный дисплей

▶Стандартный автобус

▶Рукоятка управления

▶Выключатель нагрузки

◇дополнительные аксессуары

▶Электрический приводной механизм грозозащиты

▶Комплексное страхование

▶Прибор с цифровым дисплеем

▶Электромагнитный замок источника постоянного тока

▶Трансформатор нулевой последовательности

▶Индикатор неисправности (с измерением температуры), стрелочный прибор ▶Онлайн-контроль разрядника

▶Пассивная защита

▶Подъемное сиденье

▶Модуль выпрямителя

▶Проходной трансформатор тока

▶Индикатор неисправности EKL-4

▶Камера низкого напряжения

▶Механическая блокировка «два в одном»

▶Устройство блокировки заземления входящей линии

▶Механическая блокировка «три в два»

▶Кабельные аксессуары

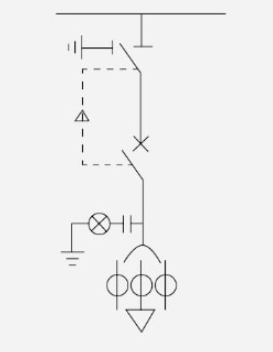

В 420 мм

◆Базовые аксессуары

▶3-позиционный разъединитель

▶Заряженный дисплей

▶Стандартная шина

▶Рукоятка управления

▶Автоматический выключатель

▶КТ

◇дополнительные аксессуары

▶Электрический приводной механизм

▶Уклонение от устройства

▶Комплексное страхование

▶Прибор с цифровым дисплеем

▶Электромагнитный замок источника постоянного тока

▶Трансформатор нулевой последовательности

▶Индикатор неисправности (с измерением температуры), стрелочный прибор

▶Онлайн-мониторинг разрядника

▶Пассивная защита

▶Подъемное сиденье

▶Модуль выпрямителя

▶Проходной трансформатор тока

▶Индикатор неисправности EKL-4 Камера низкого напряжения

▶Механическая блокировка «два в одном»

▶Устройство блокировки заземления входящей линии

▶Механическая блокировка «три в два»

▶Кабельные аксессуары

В 650 мм

◆Базовые аксессуары

▶Двухпозиционный разъединитель

▶Заряженный дисплей

▶Стандартный автобус

▶Рукоятка управления автоматическим выключателем

▶Трансформатор тока

▶Соединительная шина

◇дополнительные аксессуары

▶Электрический приводной механизм

▶Комплексное страхование

▶Камера низкого напряжения

▶Механическая блокировка «два в одном»

▶Механическая блокировка «три в два»

▶Указатель источника питания постоянного тока

▶Прибор с цифровым дисплеем

▶Подъемное сиденье

▶Модуль выпрямителя пассивной защиты

▶Электромагнитный замок

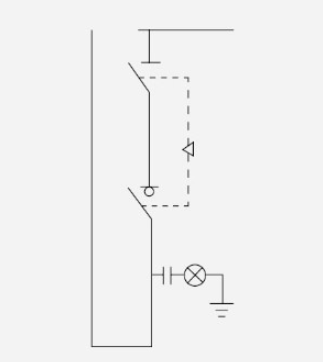

○ Схема 3

ДИ 420 мм

◆Базовые аксессуары

▶Заряженный дисплей

▶Стандартная шина

◇дополнительные аксессуары

▶Ограничитель кабельных принадлежностей

▶Онлайн-мониторинг разрядника

▶Индикатор неисправности Индикатор неисправности EKL-4 (с измерением температуры) ▶Электромагнитный замок

▶Подъемное сиденье

ДИ 420 мм

◆Базовые аксессуары

▶Заряженный дисплей

▶Стандартная шина

▶Рукоятка управления

▶2-позиционный разъединитель

◇дополнительные аксессуары

▶Камера низкого напряжения

▶Механическая блокировка «два в одном»

▶Механическая блокировка «три в два»

▶Электромагнитный замок подъема сиденья

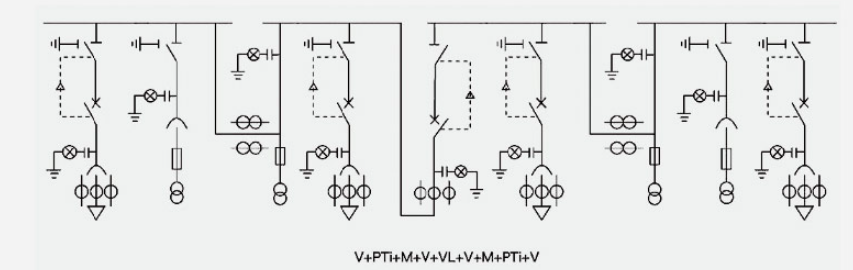

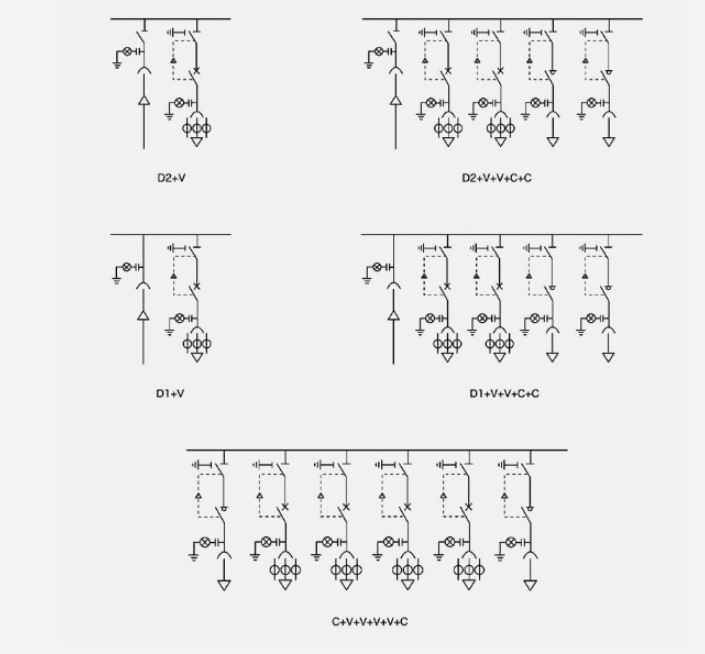

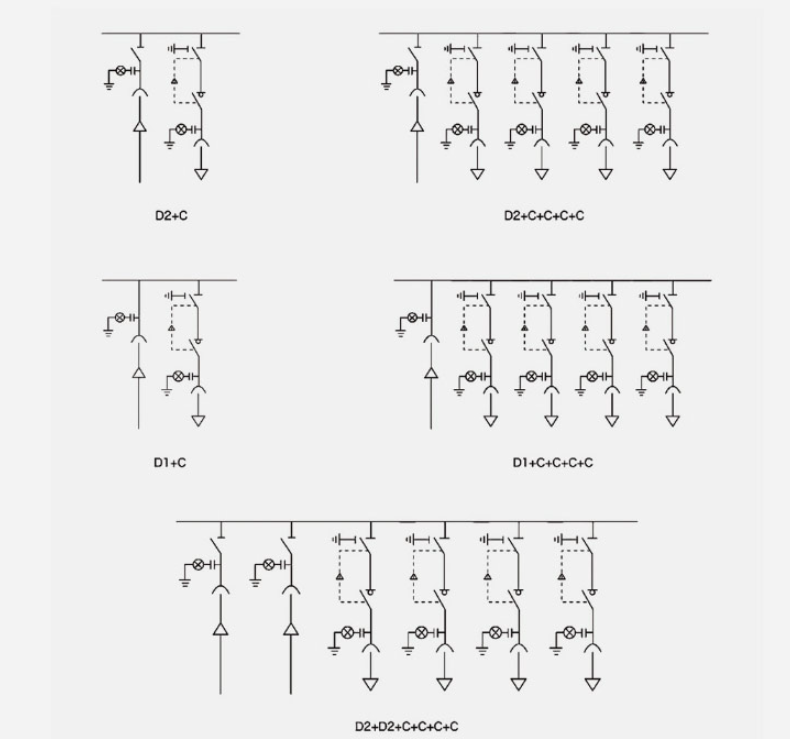

●Типовая комбинация схем 1.

Примечание. Приведенную выше типовую схему комбинирования можно комбинировать различными способами в соответствии с потребностями пользователей.

Типовая комбинация схем 2

Схема сегментации АТС

● Переключение инструкций по эксплуатации.

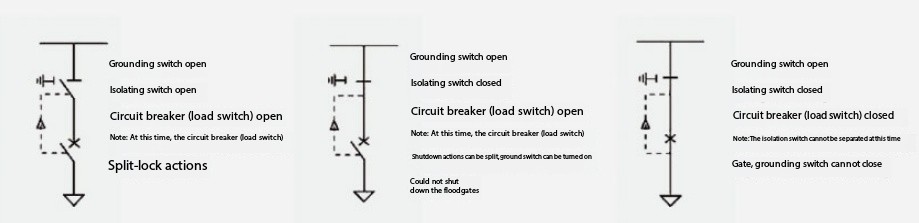

Положение переключателя, состояние и блокировка

Этапы работы:

Передача энергии: Подвесьте (закройте) верхнюю и нижнюю двери с помощью автоматического выключателя (выключателя нагрузки) → заземляющий выключатель с разъединителем → автоматический выключатель (выключатель нагрузки) с передачей мощности завершен.

Отключение электроэнергии: выключатель (выключатель нагрузки) → разъединитель → заземлитель → выключатель (выключатель нагрузки) разгружен (разомкнут), а дверь затемнена.

● Инструкции по установке

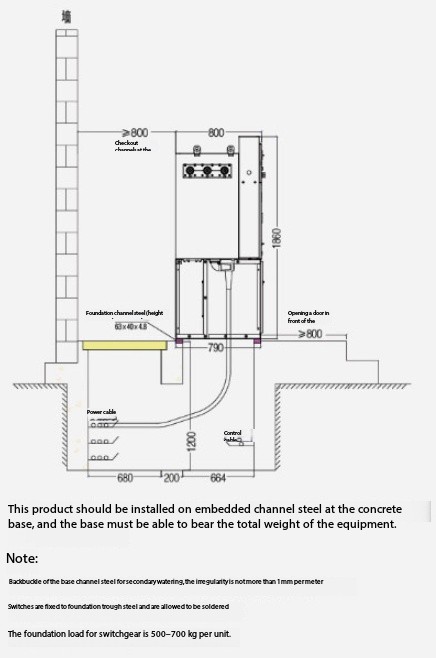

◆Фундамент и габаритные размеры

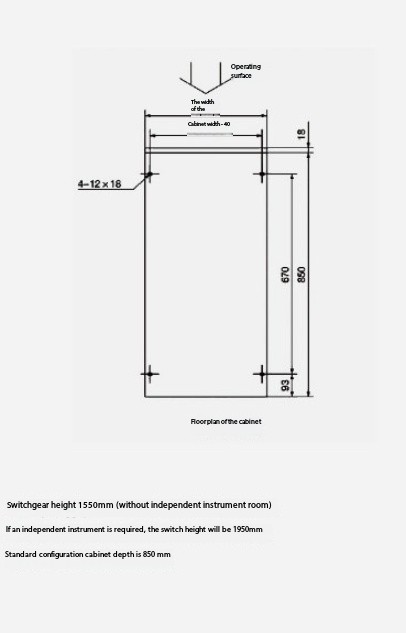

◆Шкаф и габаритные размеры установки

Горячие Теги: Экологически чистый шкаф распределительного устройства с газовой изоляцией

Связанная категория

Отправить запрос

Контакты



Адрес

№ 228 Weishiqi Road, Zone Economic Development, Yueqing


Тел.

+86-15258076596


Электронная почта

sales01@kexunelectric.com

Для запросов о кабельной ветвиной коробке, распределительном устройстве высокого напряжения, низком распределении или прайском списке низкого напряжения, пожалуйста, оставьте нам электронное письмо, и мы свяжемся в течение 24 часов.
