Экологически чистый блок

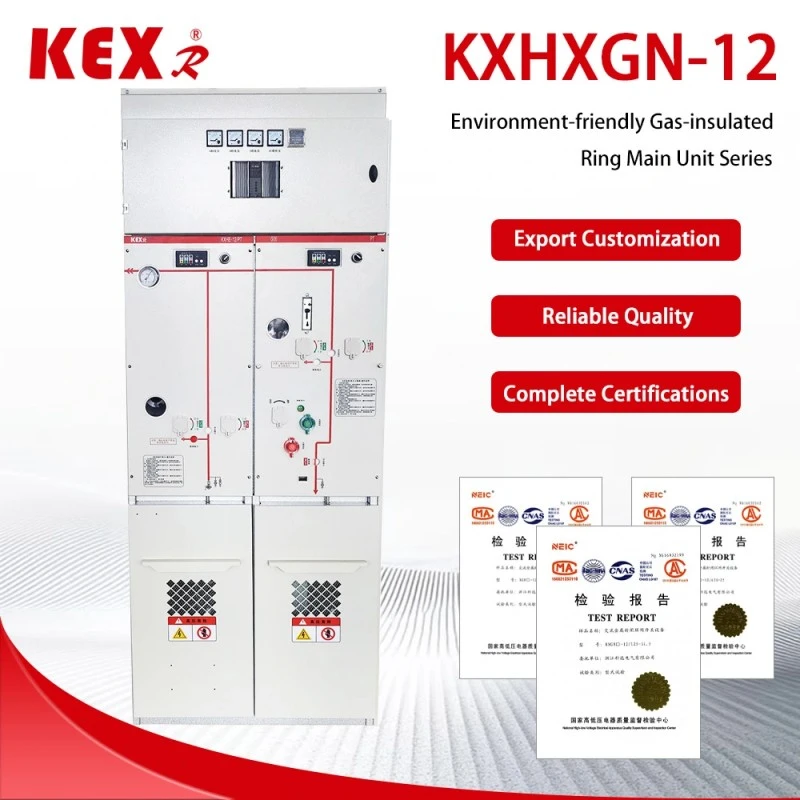

Экологичный блок типа KXHXGN-12, произведенный компанией KEXR, поставщиком оборудования для передачи и распределения электроэнергии в Китае, представляет собой шкаф кольцевой сети с элегазовой изоляцией и газом для защиты окружающей среды (таким как сухой воздух, азот или газовая смесь) в качестве изоляционной среды, который подходит для электропитания кольцевой сети, терминального электропитания и небольших станций открытия и закрытия распределительных сетей.
Модель: KXHXGN-12
Бренд: KEXR

Отправить запрос

Описание продукта

● Основная особенность экологичного устройства.

(1) Преимущества защиты окружающей среды

◆Свободный газ SFG: экологически чистый блок использует сухой воздух, азот или новый газ для защиты окружающей среды (например, G, AirPlus® и т. д.), что соответствует правилам ЕС в отношении фторсодержащих газов и китайской политике «двойного углерода».

◆Низкие выбросы углекислого газа: по сравнению с кольцевым сетевым шкафом SF, ПГП (потенциал глобального потепления) приближается к нулю.

(2) Структурный проект

◆Модульная конструкция: экологически чистый блок входящей линии, исходящей линии, измерения и PT может быть расширен.

◆Закрытая конструкция: уровень защиты экологически чистого устройства достигает IP67, что обеспечивает защиту от пыли, влаги и конденсата, подходящую для суровых условий.

◆Компактный размер: он экономит место, чем шкаф кольцевой сети AIS, и более экологичен, чем традиционные КРУЭ SF₆.

(3) Интеллектуальные возможности

Интеллектуальный мониторинг (например, DTU, онлайн-измерение температуры, мониторинг частичного разряда и т. д.) можно выбрать для поддержки доступа к Интернету вещей (IoT) и реализации удаленного управления и обслуживания.

● Технические параметры экологически чистого агрегата.

◆ Шкаф автоматического выключателя

Элемент				Единица	Данные
Номинальное напряжение				КВ	12
Номинальная частота				ХЗ	50
Номинальный уровень изоляции	Выдерживаемая рабочая частота 1 мин. Напряжение		К заземлению, фаза к фазе	КВ	42
			Перерыв		48
	Выдерживаемое импульсное напряжение освещения (пиковое)		К заземлению, фаза к фазе	КВ	75
			Перерыв		85
	Выдерживаемое напряжение промышленной частоты 1 мин вспомогательной цепи/цепи управления (на землю)			КВ	2
Номинальный ток				A	630
Номинальный кратковременно выдерживаемый ток (виртуальное значение)			Главная цепь/заземлитель	кА	25/4с
			Цепь заземления	кА	21,7/4 с
Номинальный пиковый выдерживаемый ток			Главная цепь/заземлитель	кА	63
			Цепь заземления	кА	54.5
Номинальный ток и время отключения при коротком замыкании				кА/время	25/30
Номинальный ток замыкания короткого замыкания (пиковый)				кА	63
Номинальный ток разрыва зарядки кабеля				A	25
Номинальная последовательность срабатывания выключателя О-0,3с-СО-180с-СО
Механическая жизнь		Выключатель/разъединитель		Время	10000/3000
Степень IP		Запечатанная коробка			IP67
		Корпус распределительного устройства			IP4X
Давление газа		Номинальный уровень заправки газом (20 ℃, манометрическое давление)		МПа	0.02
		Минимальный рабочий уровень номинального газа (20 ℃, манометрическое давление)		МПа	0
Герметизирующие свойства,		Годовая скорость утечки		%/Год	≤0,05

◆Шкаф выключателя нагрузки

Элемент			Единица	Данные
Номинальное напряжение			КВ	12
Номинальная частота			ХЗ	50
Номинальный уровень изоляции	Выдерживаемая рабочая частота 1 мин. Напряжение		КВ

	Выдерживаемое импульсное напряжение освещения (пиковое)		КВ

	Выдерживаемое напряжение промышленной частоты 1 мин вспомогательной цепи/цепи управления (на землю)		КВ	2
Номинальный ток			A	630
Номинальный кратковременно выдерживаемый ток (виртуальное значение)		Главная цепь/заземлитель	КА	25/4с
		Цепь заземления	КА	21,7/4 с
Номинальный пиковый выдерживаемый ток		Главная цепь/заземлитель	КА	63
		Цепь заземления	КА	54.5
Номинальный ток замыкания короткого замыкания (пиковый)		Выключатель нагрузки/заземлитель	КА	63
Номинальный ток отключения активной нагрузки			A	630
Номинальный ток отключения в замкнутом контуре			A	630
5% Номинальный ток отключения активной нагрузки			A	31.5
Номинальный ток разрыва зарядки кабеля			A	10
Номинальное время отключения активной нагрузки			Время	100
Отключение тока замыкания на землю			А/Время	31,5/10
Зарядный ток линий и кабелей отключается при замыкании на землю.			А/Время	17,4/10
Механическая жизнь	Выключатель/разъединитель		А/Время	10000/3000
Степень IP	Запечатанная коробка			IP67
	Корпус распределительного устройства			IP4X
Давление газа	Номинальный уровень заправки газом (20 ℃, манометрическое давление)		МПа	0.02
	Минимальный рабочий уровень номинального газа (20 ℃, манометрическое давление)		МПа	0
Герметизирующие свойства,	Годовая скорость утечки		%/Год	≤0,05

● Стандарт внедрения блока «Экология».

◆ Общие технические требования стандартов GB/T 1022 для высоковольтных распределительных устройств и устройств управления.

◆ GB/T39063640,5 кВ распределительное и управляющее оборудование переменного тока в металлическом корпусе.

◆ GB/T1985 Высоковольтный разъединитель переменного тока и заземляющий выключатель.

◆ GB/T38043.6-40,5 кВ переключатель нагрузки переменного тока высокого напряжения

◆ GB/T1984 Высоковольтный автоматический выключатель переменного тока

◆ IP-код GB/T4208 уровня защиты оболочки.

◆ GB/T7354 Измерение частичного разряда

◆ GB/T311.1 Координация изоляции. Часть 1: Определение, принципы и правила.

● Использование условий блока «Экологичность».

◆ Максимальная температура: +45 градусов Цельсия;

◆ Минимальная температура: -25 градусов Цельсия;

◆ Максимальная температура: (средняя за 24 часа) +35 градусов Цельсия;

◆ Максимальная средняя относительная влажность (24 часа 1: ≤ 95 %; Высота над уровнем моря: ≤ 1500 м; Сейсмическая устойчивость: 8 градусов;

◆ Класс защиты: уплотнение корпуса IP67, корпус распределительного шкафа IP4x;

◆ Окружающий воздух не должен быть явно загрязнен коррозийными горючими газами и водяными парами.

◆ Отсутствие частых мест сильной вибрации, а конструкция жесткости жестких деталей отвечает всем требованиям.

◆ При использовании в нормальных условиях окружающей среды, выходящих за рамки GB/T3906, пользователь должен обсудить это с KEXR.

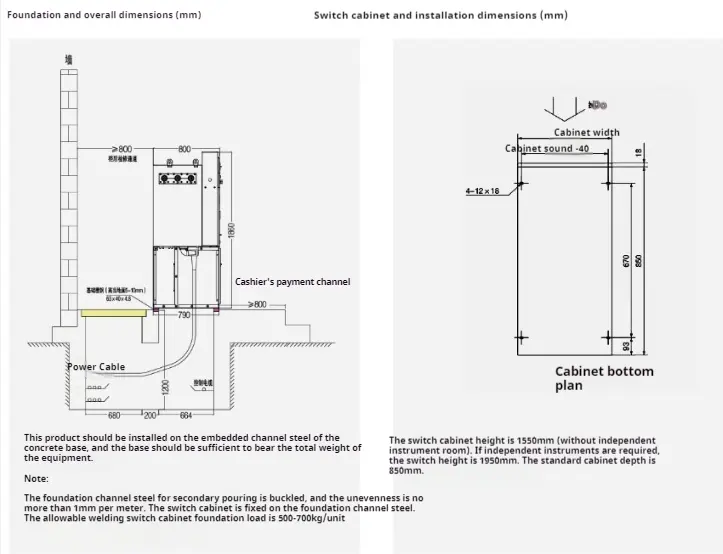

● Инструкции по установке
