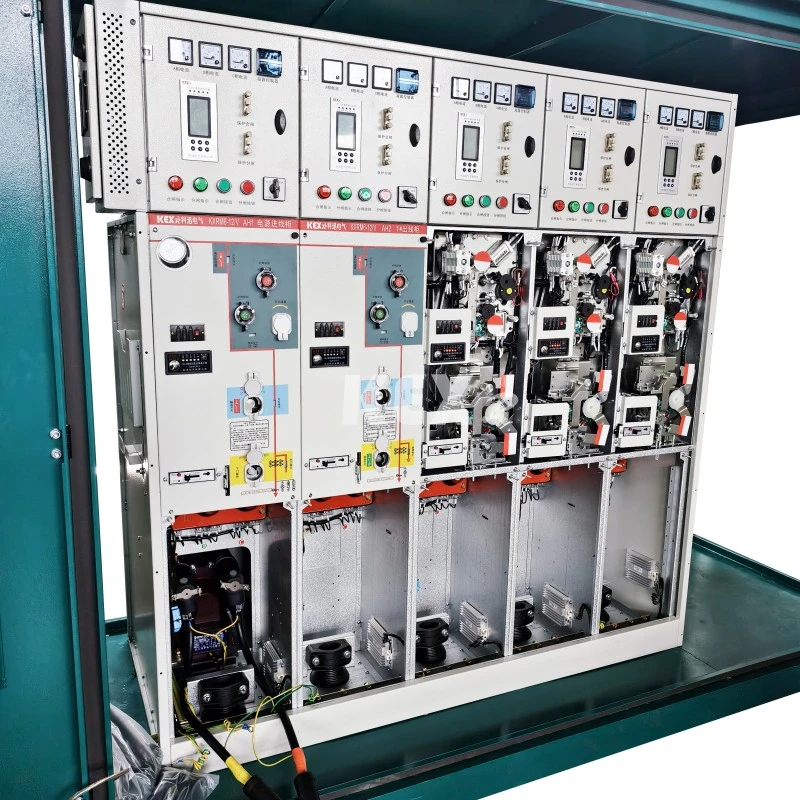

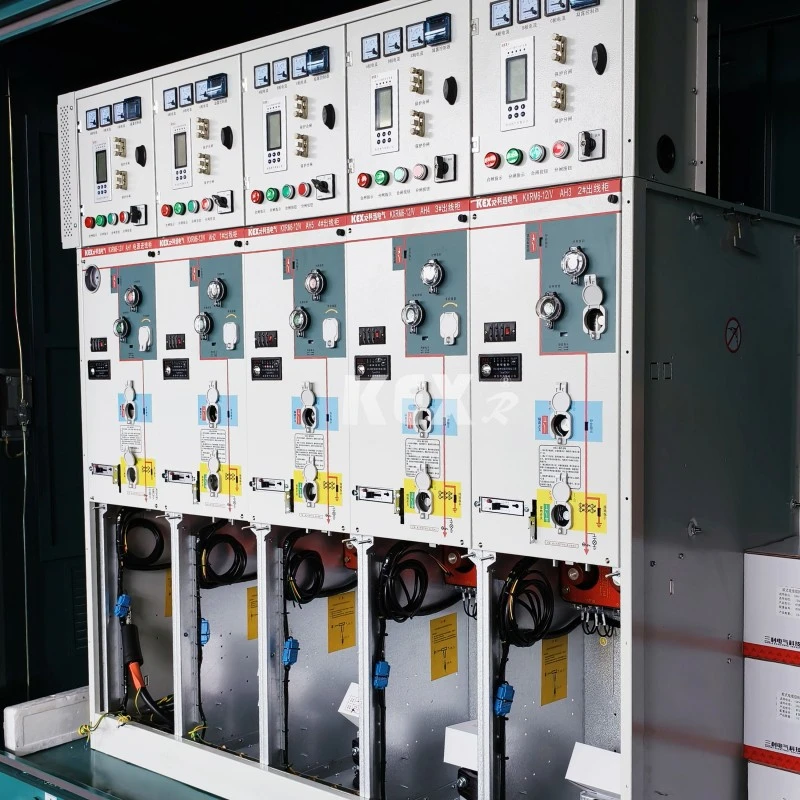

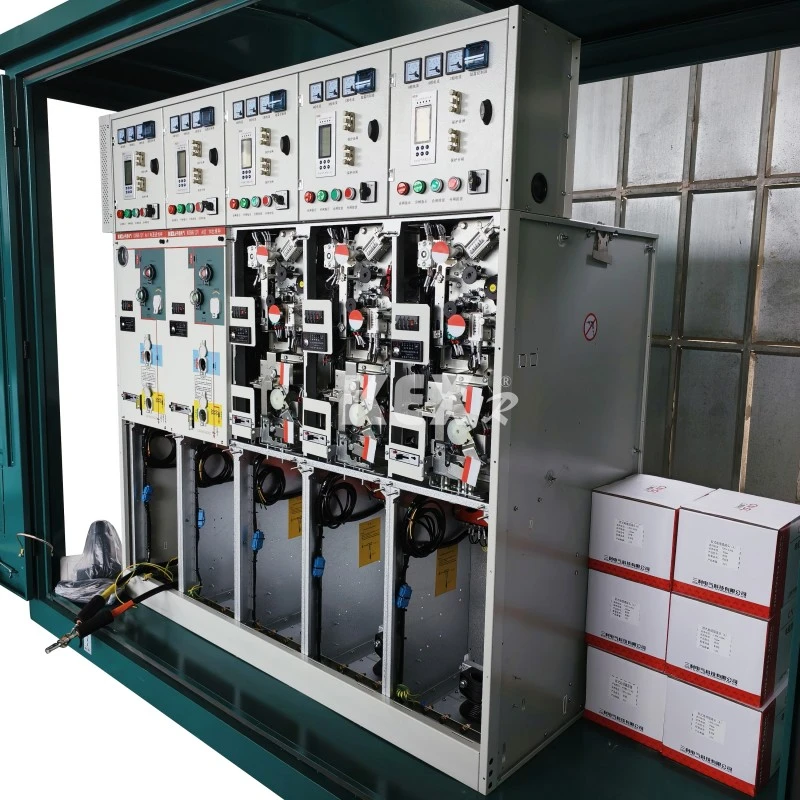

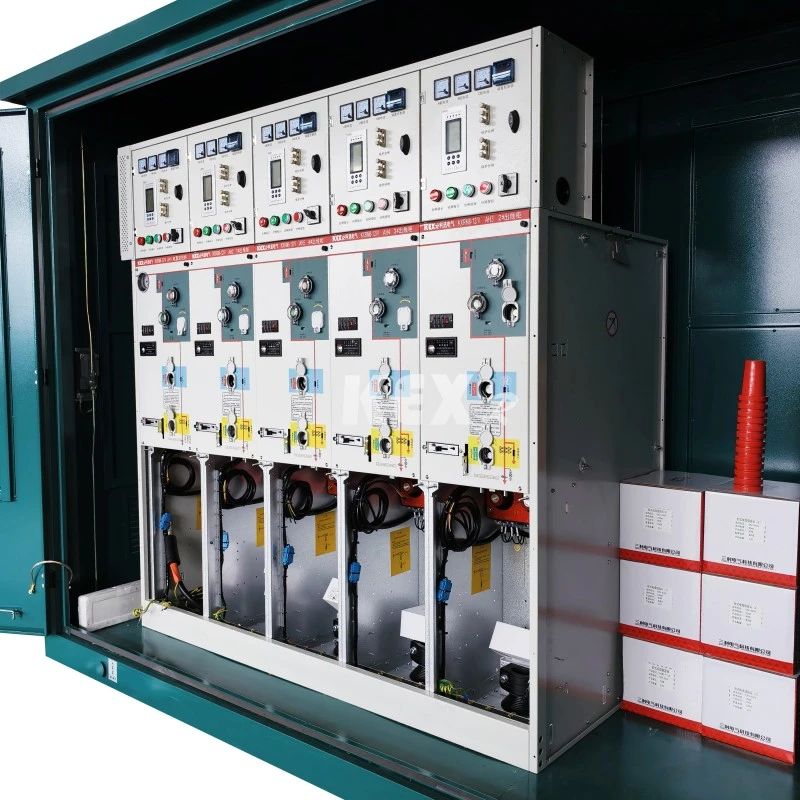

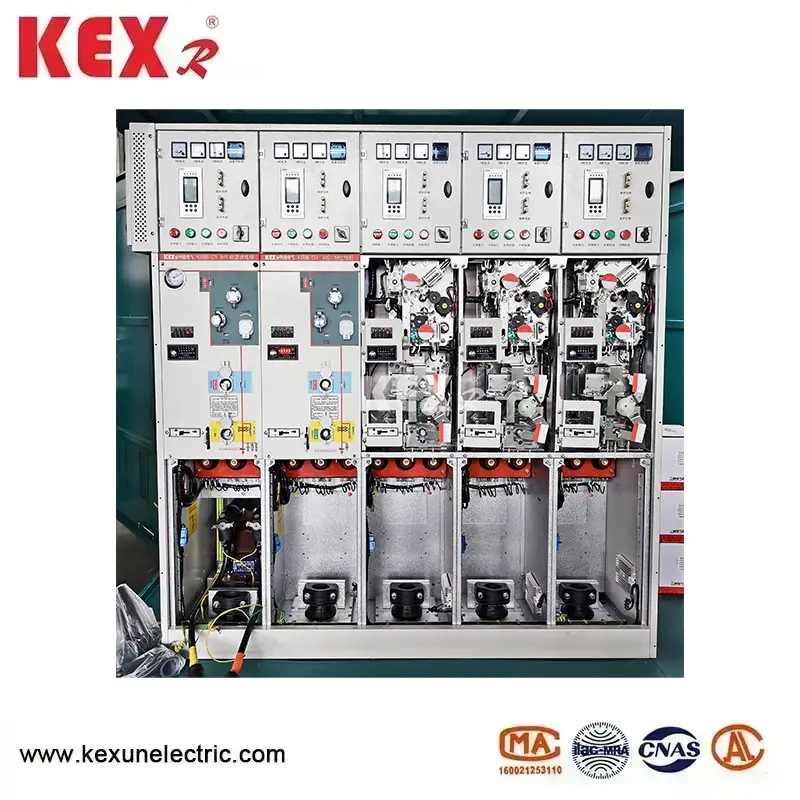

Шкаф КРУЭ комбинированного типа

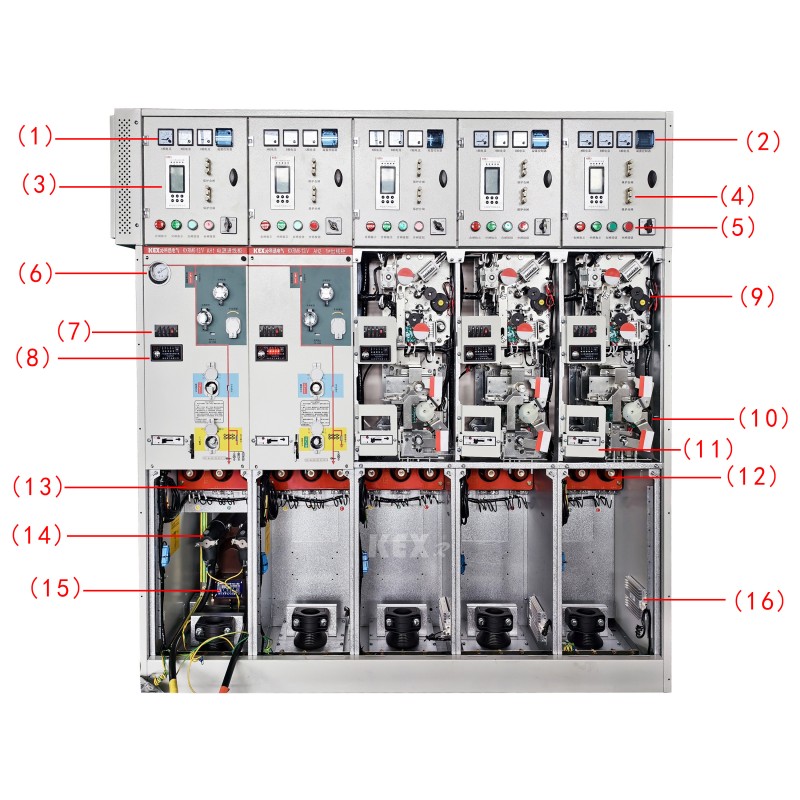

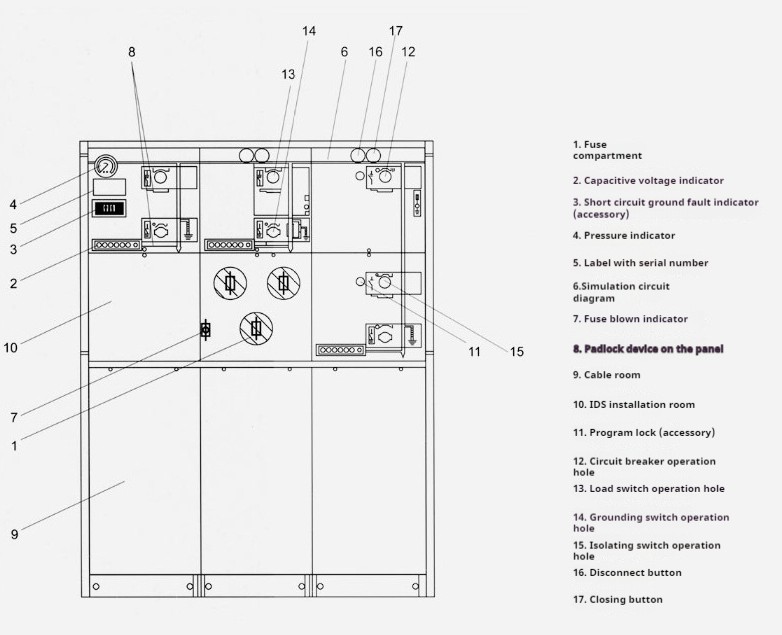

●Компоненты

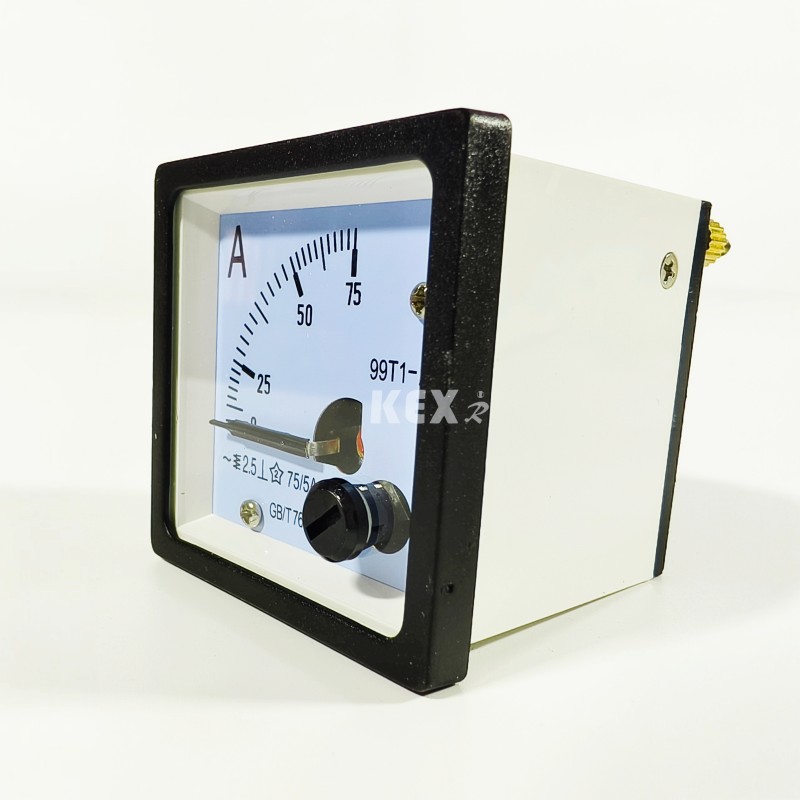

1. Амперметр

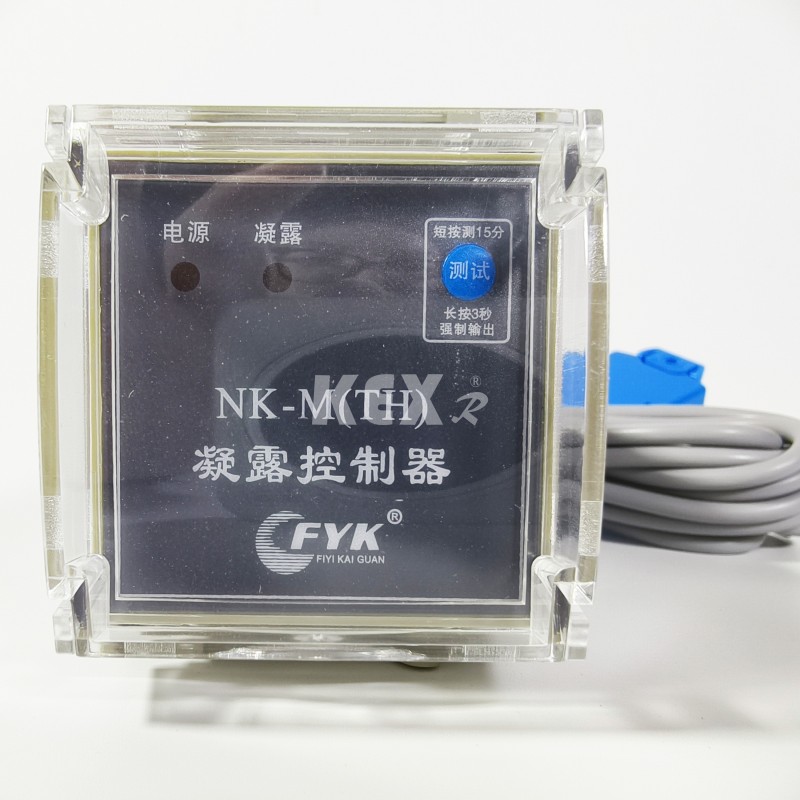

2. Контроллер конденсации

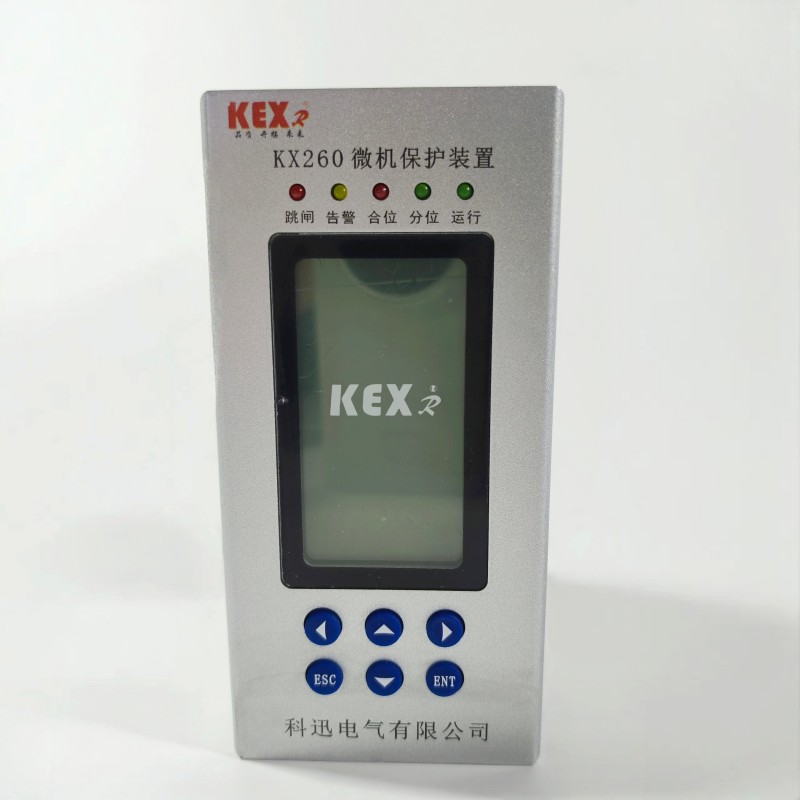

3. Устройство защиты микрокомпьютера

6. Барометр

7. Заряженный дисплей

 8.. Индикатор неисправности

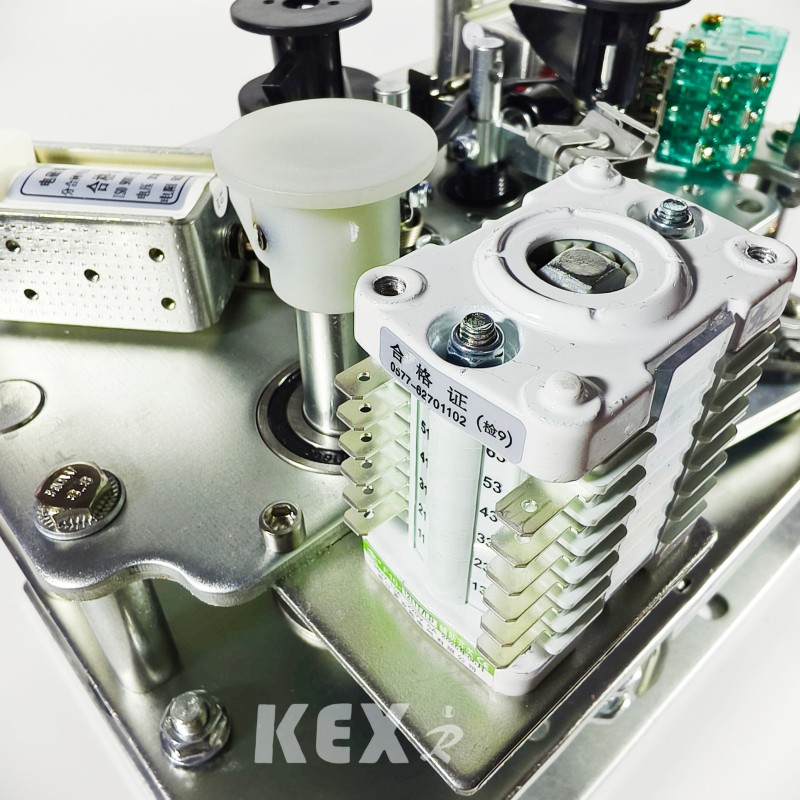

9. Электрический приводной механизм

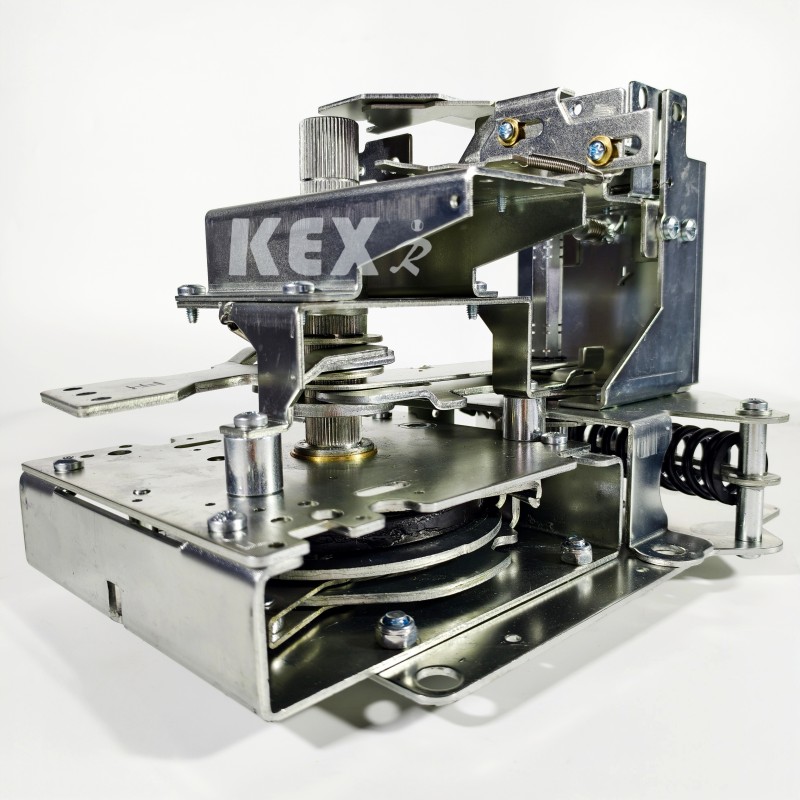

10. Ручной механизм управления.

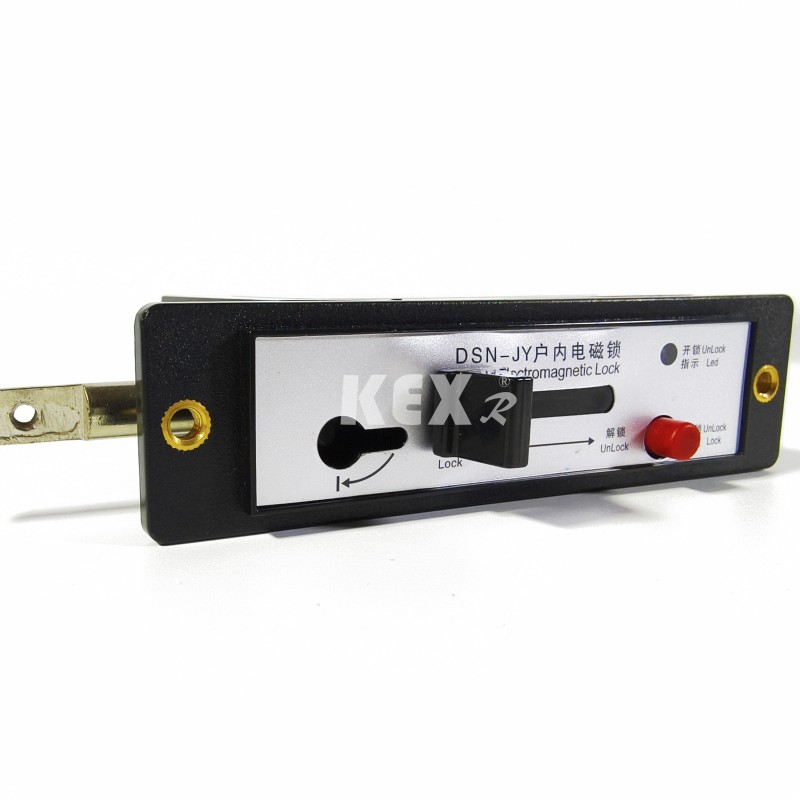

11. Электромагнитный замок.

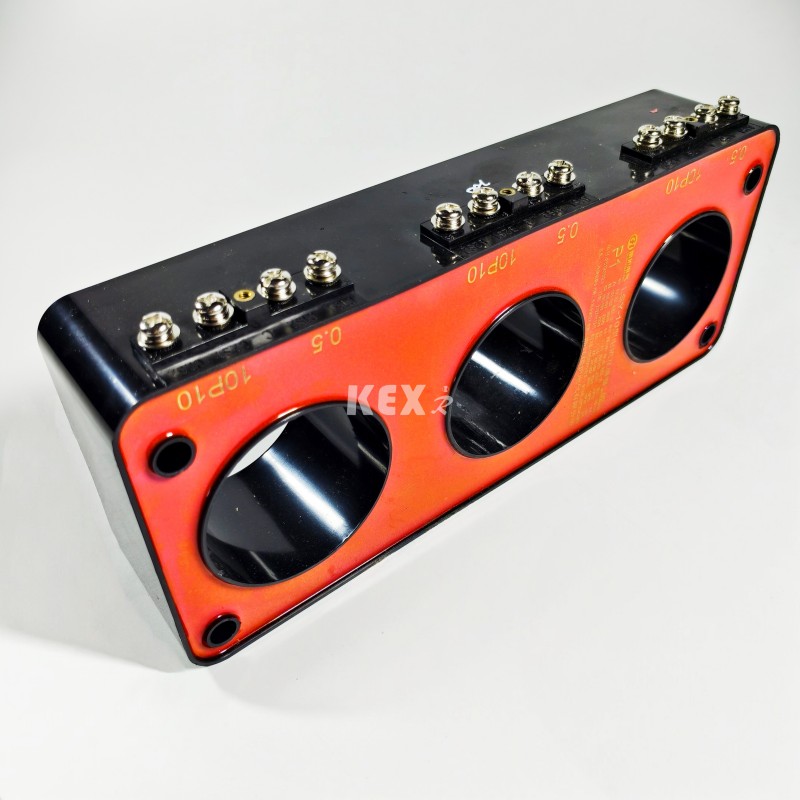

12~13 . Трансформатор тока

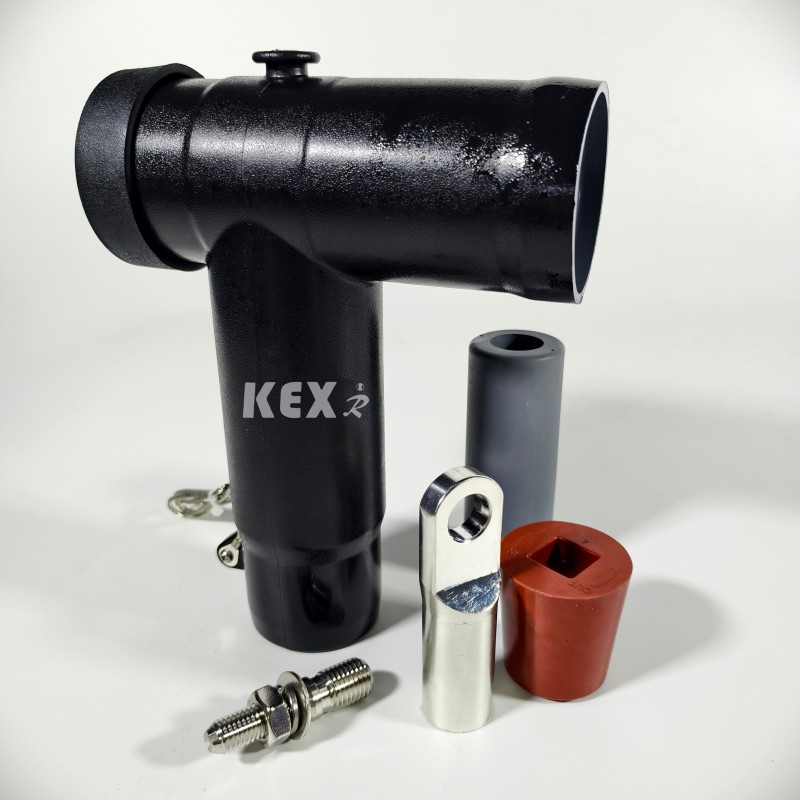

14. Кабельная вилка

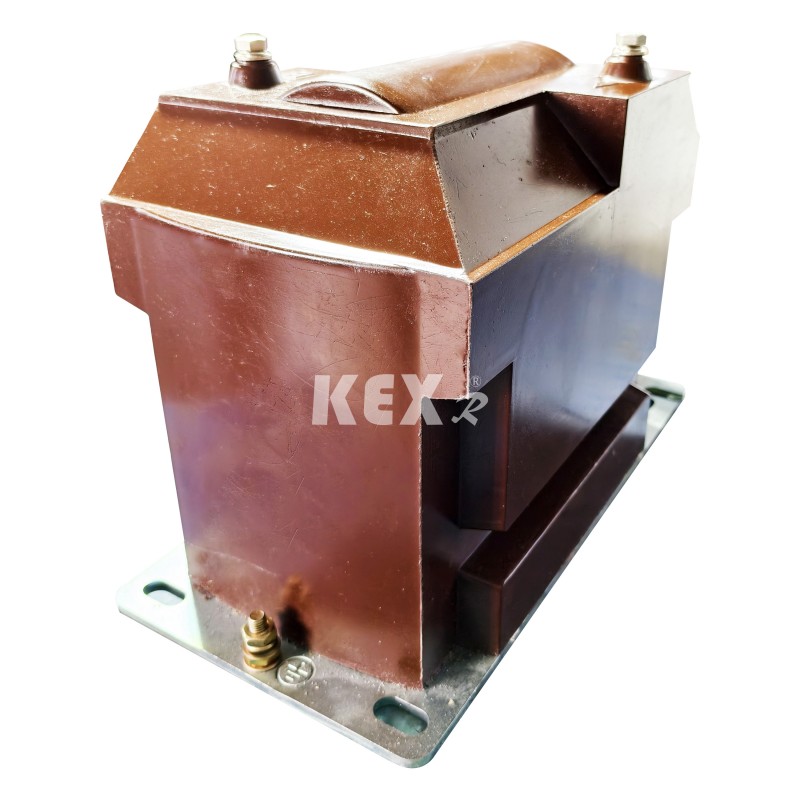

15. Трансформатор напряжения.

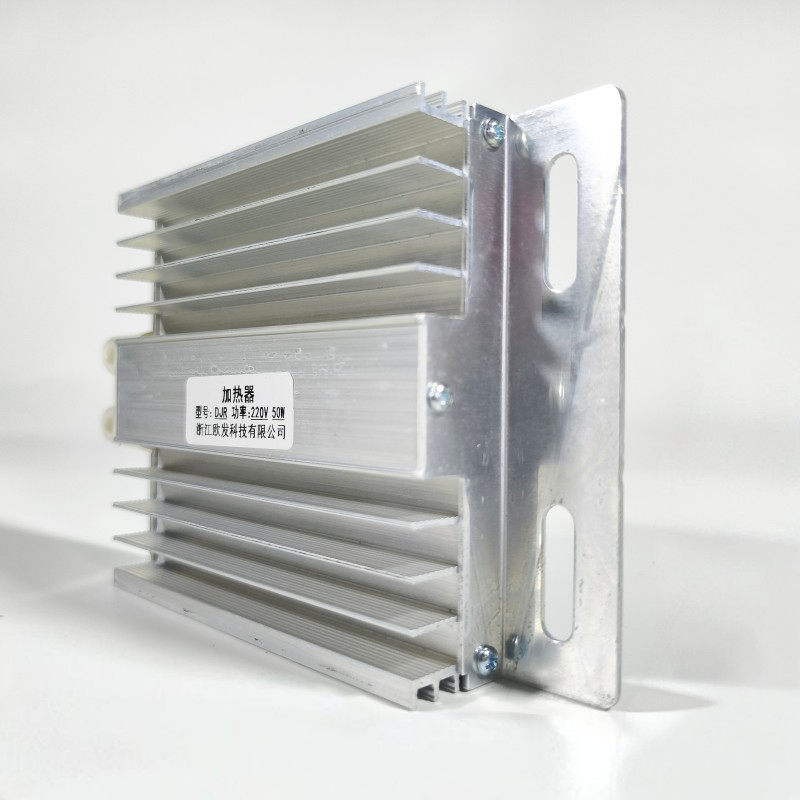

16. Нагревательная пластина из алюминиевого сплава.

● Условия использования.

Шкаф КРУЭ комбинированного типа KXRM6-12 подходит для высоких и низких температур (+40℃~-40℃), влажности, пыли, солевого загрязнения, шахт, большой высоты (1000 м) и других сред. Кратковременное погружение в воду в течение 24 часов не влияет на использование. Примечание. Если высота выше, укажите конкретную высоту.

● Стандарты

Шкаф КРУЭ комбинированного типа KXRM6-12 соответствует приведенным ниже стандартам.

IEC60056, IEC60298, IEC60129, IEC60420, IEC60265, IEC60694  и т. д.

GB3804, GB3906, GB11022  и т. д.

● Основные преимущества

◆ Газ SF6 в шкафу КРУЭ комбинированного типа KXRM 6-12 используется в качестве дугогасительной и изолирующей среды.

◆ Распределительный шкаф полностью герметичен и изолирован; Шины, выключатели и детали под напряжением полностью заключены в корпус из нержавеющей стали.

◆ Полость заполнена элегазом с давлением 1,4 бар, а уровень защиты достигает IP67: все устройство переключателя полностью не зависит от внешних условий окружающей среды, что может обеспечить нормальную работу переключателя даже в экстремальных случаях, таких как кратковременное погружение в воду, и продукт не требует технического обслуживания.

◆ Распределительный шкаф оснащен совершенным блокировочным устройством «пяти защит», которое полностью исключает сбои в работе персонала и оборудования, которые могут быть вызваны неправильными действиями человека.

 ◆ Все распределительные шкафы имеют надежные безопасные каналы сброса давления, что позволяет обеспечить личную безопасность операторов даже в крайних случаях.

 ◆ Шкаф разделен на фиксированную комбинацию блоков и комбинацию расширяемых блоков.

◆ Шкаф обычно входит и выходит спереди, а также его можно выдвигать или выдвигать сбоку в зависимости от различных положений установки.

◆ Размер шкафа удобен в установке и подходит для мест с узким пространством и плохими условиями окружающей среды.

◆ Шкаф может быть оснащен электрическими устройствами, устройствами дистанционного управления и мониторинга в соответствии с различными потребностями пользователей.

● В основном таблица технических параметров.

ПРИМЕЧАНИЕ¹: Зависит от номинального тока предохранителя

ПРИМЕЧАНИЕ²: Зависит от высоковольтного предохранителя

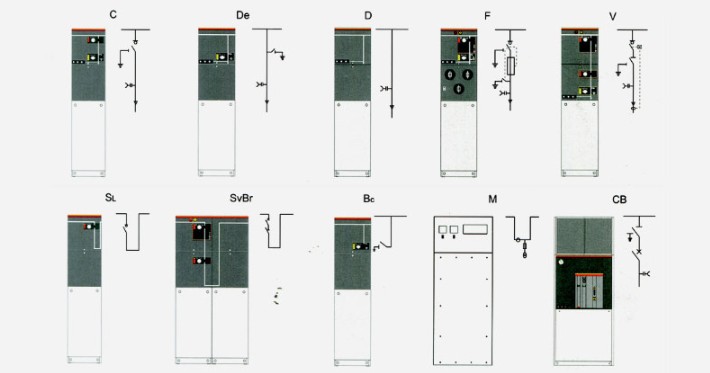

● Каждый модуль шкафа КРУЭ комбинированного типа имеет следующую конфигурацию.

▶Конфигурация шкафа D. Стандартную конфигурацию и характеристики см. в разделе «Модуль кабельного подключения без заземляющего ножа».

▶Конфигурация шкафа C. Стандартную конфигурацию и характеристики см. в разделе «Модуль переключателя нагрузки».

▶Конфигурация шкафа F. Стандартную конфигурацию и характеристики см. в разделе «Модуль вакуумного переключателя».

 Стандартная комбинация шкафа КРУЭ комбинированного типа KX-RM6 также может обеспечивать следующие конфигурации:

▶Емкостный индикатор напряжения входного ввода

▶Каждая воздушная камера оснащена манометром для контроля плотности SF6.

▶Подъемная проушина

▶Рукоятка управления

Пример:

□ Модуль выключателя нагрузки C

○ Стандартная конфигурация и функции

▶630a шина

▶Трехпозиционный выключатель нагрузки/заземлителя

▶Трехпозиционный однопружинный привод с двумя независимыми выключателями нагрузки и рабочими валами заземлителя.

▶Индикация положения выключателя нагрузки и заземлителя

▶Выходная втулка спереди, горизонтальная, болтовая втулка 630A серии 400.

▶Емкостной индикатор напряжения для индикации электризации ввода

▶Для всех функций переключателя на панели удобно установить навесной замок.

▶Манометр давления элегазового газа (только один в каждом ящике для элегазового газа)

▶Шина заземления

▶Блокировка между заземлителем и передней панелью кабельного помещения

○ Дополнительные конфигурации и функции.

▶Зарезервированное расширение шины

▶Внешняя шина

▶Электрический привод выключателя нагрузки 24В/48В/110В/220В постоянного тока; 110 В/220 В переменного тока;

▶Индикатор короткого замыкания и замыкания на землю. Измерительный кольцевой трансформатор тока и амперметр.

▶Измерительный кольцевой трансформатор тока и счетчик ватт-часов

▶На втулке кабельного ввода можно установить молниеотвод или двойной кабельный наконечник.

▶Блокировка клавишей Блокировка заземления входящей линии под напряжением (блокировка заземлителя, когда ввод находится под напряжением) AC/DC 110 В/220 В. Вспомогательный контакт

▶Положение выключателя нагрузки 2НО+2НЗ, положение заземлителя 2НО+2НЗ, манометр 1НО с сигналом и дугогаситель 1НО с сигнальным контактом.

▶Вторичное устройство можно установить в

▶Камера вторичной линии вверху распределительного шкафа, коробка низкого напряжения вверху распределительного шкафа.

□ Комбинированный выключатель нагрузки и предохранитель, модуль F

○ Стандартная конфигурация и функции

▶630a шина

▶Трёхпозиционный выключатель нагрузки, первый конец предохранителя механически связан с заземлителем на конце предохранителя.

▶Трехпозиционный пружинный привод с двумя независимыми выключателями нагрузки и рабочими валами заземлителя.

▶Индикация положения выключателя нагрузки и заземлителя

▶ Ствол предохранителя

▶Предохранитель расположен горизонтально.

▶Индикация срабатывания предохранителя. Горизонтальный выходной ввод спереди, вставной ввод серии 200 на 200 А.

▶Емкостной индикатор напряжения для индикации электризации ввода

▶Для всех функций переключателя на панели удобно установить навесной замок.

▶Манометр давления элегазового газа (только один в каждом ящике для элегазового газа)

▶Шина заземления

▶Параметры предохранителей для защиты трансформатора: 12 кВ, макс. 125 А, 24 кВ и макс. 63 А.

▶Блокировка между заземлителем и передней панелью кабельного помещения.

○ Дополнительные конфигурации и функции.

▶Зарезервированное расширение сборной шины

▶Внешняя шина Двигатель для работы выключателя нагрузки 24 В/48 В постоянного тока, 110 В/220 В постоянного/переменного тока.

▶Катушка параллельного отключения 24 В/48 В постоянного тока, 110 В/220 В постоянного/переменного тока.

▶Параллельная замыкающая катушка 24 В/48 В постоянного тока, 110 В/220 В постоянного/переменного тока.

▶Измерительный кольцевой трансформатор тока и амперметр Измерительный кольцевой трансформатор тока и счетчик ватт-часов

▶Блокировка заземления входящей линии под напряжением (блокировка заземлителя, когда ввод находится под напряжением) AC/DC 110 В/220 В. Вспомогательный контакт

▶Положение включения нагрузки 2НО+2НЗ, положение заземлителя 2НО+2НЗ, перегорание предохранителя 1НО, манометр 1НО с сигналом и дугогаситель 1НО с сигнальным контактом.

▶Вторичное устройство может быть установлено в камере вторичной линии в верхней части распределительного шкафа и в коробке низкого напряжения в верхней части распределительного шкафа.

□ Модуль счетчика М

○ Стандартная конфигурация и функции

▶Шкаф учета 12кВ

▶2 трансформатора тока

▶2 трансформатора напряжения

▶6 шт. Втулки серии 400 используются для подключения гибкой расширенной внешней шины GSFR6-12 с верхним входом и нижним выходом.

▶Пламегаситель для защиты PT

▶Компонент низкого давления: 1 вольтметр с переключателем, 1 амперметр с переключателем, ширина х высота х глубина = 696×1806×820 мм.

○ Дополнительные конфигурации и функции.

▶3 трансформатора тока

▶3 трансформатора напряжения, грозозащитный разрядник

▶Емкостный индикатор напряжения, показывающий, что распределительное устройство заряжено.

▶Компонент низкого давления: 1 счетчик мощности, 1 счетчик реактивной мощности.

□ Модуль VCB CB

○Стандартная и дополнительная конфигурация и функции

▶Грозовой разрядник установлен на входном кабеле шины 1250a/630a.

▶Вакуумный выключатель для защиты линии 1250А/630А

▶Трансформатор тока

▶Вакуумный выключатель VD4X0 с электроуправлением 10 В постоянного тока

▶Трансформатор напряжения

▶Электрическое управление ВБО, верхним трехпозиционным разъединителем/заземлителем вакуумного выключателя. ▶Блок защиты и управления REF542plus (с защитным трансформатором тока)

▶Катушка расцепителя 110 В/220 В постоянного тока

▶Включающая катушка 110 В/220 В постоянного тока

▶ Болтовая втулка серии 400 выходной втулки 1250A/630A, расположенная спереди горизонтально.

▶Зарезервированное расширение шины емкостного индикатора напряжения 1250A/630A для индикации напряжения на вводе

▶Манометр для газа SF6 (только один в каждом ящике для газа SF6) Ширина х высота х глубина = 696× 1806× 781 мм. ▶Последовательность включения-выключения: O-0,3с-CO-180с-CO.

▶Датчик давления газа

□ Дополнительные аксессуары

1. Вспомогательный контакт. Все выключатели нагрузки и автоматические выключатели могут быть оснащены контактами 2НО+2НЗ, указывающими положение переключателя. Катушка параллельного отключения (переменного или постоянного тока) может быть установлена ​​на трансформаторном выключателе и автоматическом выключателе, а низковольтный компонент управления расположен за передней панелью.

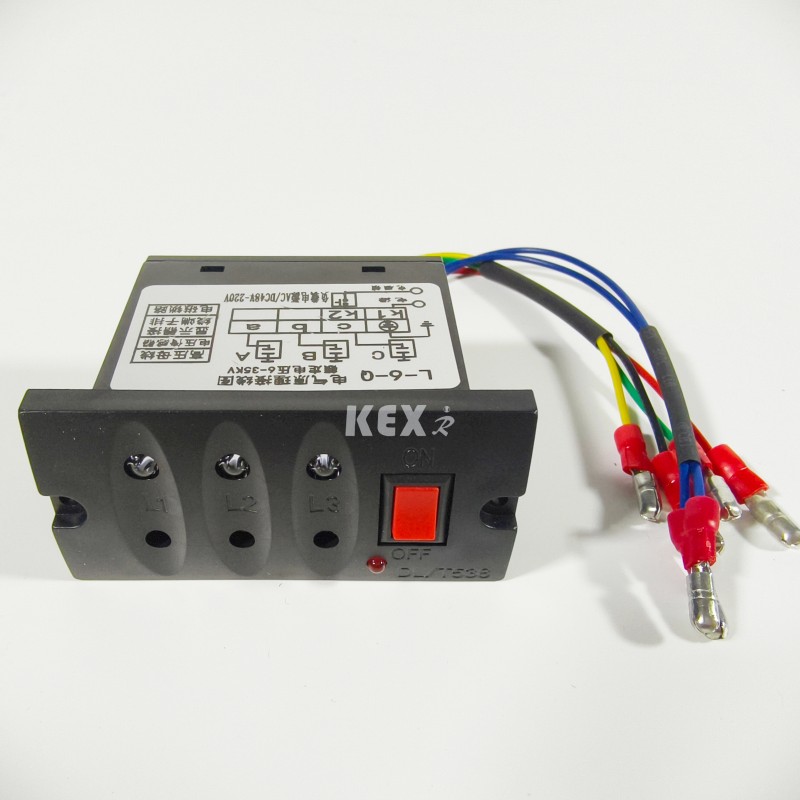

2. Индикация напряжения. Емкостной индикатор напряжения показывает, заряжена ли втулка или нет, а гнездо на ней можно использовать для ядерной фазы.

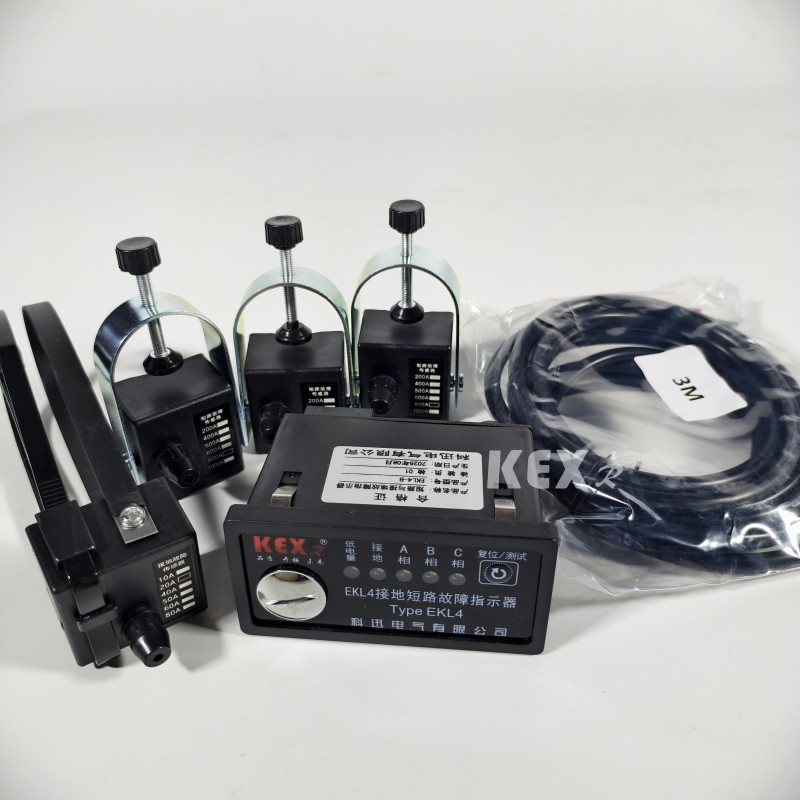

3. Индикатор короткого замыкания и замыкания на землю. Чтобы облегчить обнаружение неисправности, модуль кабельного переключателя может быть оснащен индикаторами короткого замыкания и замыкания на землю для простого обнаружения неисправностей.

4. Электрическое управление. Это стандартная схема механизма ручного управления кабельным переключателем и трансформаторным блоком. Вы также можете выбрать установку электрического приводного механизма. Кабельные выключатели, вакуумные выключатели и заземлители приводятся в действие механизмами, расположенными за передней панелью. Все выключатели и автоматические выключатели могут управляться с помощью рукоятки управления (стандартная конфигурация) или могут быть оснащены моторным приводом (принадлежности). Однако заземлитель может управляться только вручную, и настроен механизм с возможностью замыкания тока замыкания. Электрический приводной механизм можно легко реализовать поэтапно.

5. Подключение кабеля Установлены стандартные втулки в соответствии с DIN47636. Все вводы имеют одинаковую высоту от земли и защищены крышкой кабельного помещения. Некоторые крышки могут быть соединены с заземляющим выключателем, а для входящих двойных кабельных линий также можно использовать специальные крышки для двойных кабельных помещений.

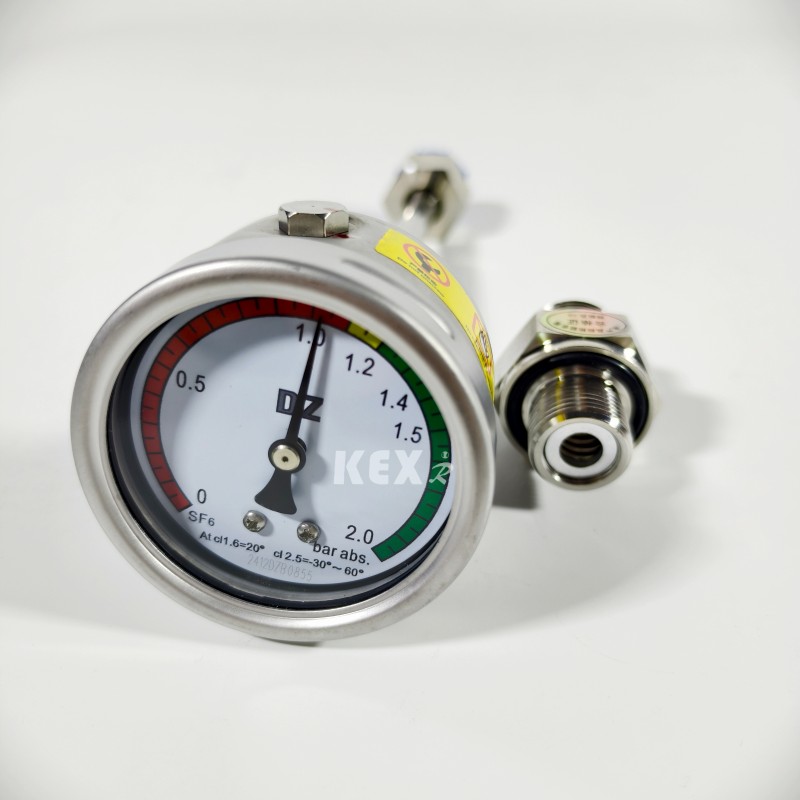

6. Индикатор давления. Обычно оснащен индикатором давления, который образован манометром. Кроме того, могут быть предусмотрены электрические контакты для индикации снижения давления.

7. Замок с ключом Можно установить замки с ключом для автоматических выключателей, выключателей нагрузки и заземлителей. Он может быть оснащен полузащитным замком, который подходит для автоматических выключателей, выключателей нагрузки и заземляющих выключателей.

8. Дугогаситель. Все устройства кольцевой сети могут быть оснащены дугогасителями. При возникновении дуги внутри дугогасители автоматически закрываются на входном вводе, включая модули D, DE и V, а все кабельные модули могут быть оснащены дугогасителем. Они должны сделать заказ вместе с устройством и не могут его изменить. Этим методом можно индицировать действие дугогасителя, а электрические контакты в элегазовом шкафу подключаются к клемме за передней панелью.

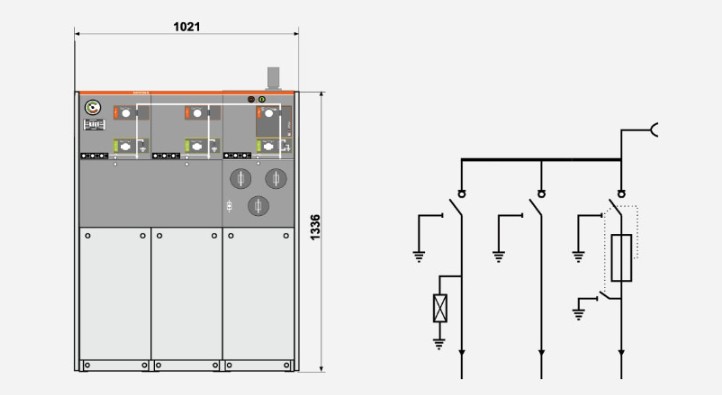

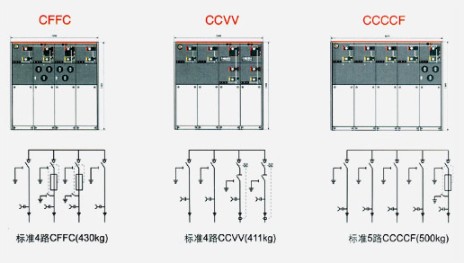

● Пример схемы.

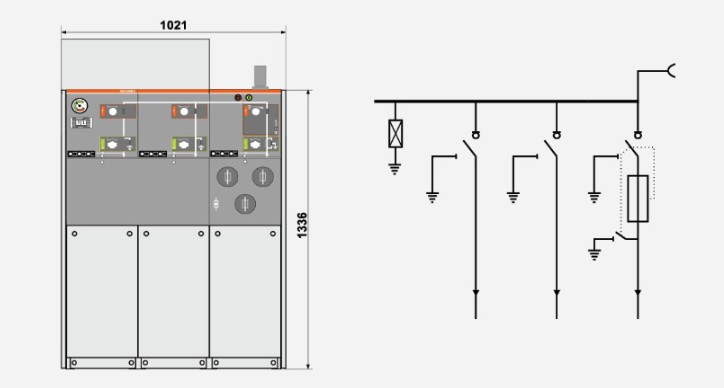

◆ Схема 1 SA+CCF+

 Установите грозозащитный разрядник на шину и оставьте его для расширения.

 Примечание: Количество коммутационных блоков должно быть не менее 3.

◆ Схема 2 CCF+

Установите молниеотвод на входящую линию и резервное расширение.

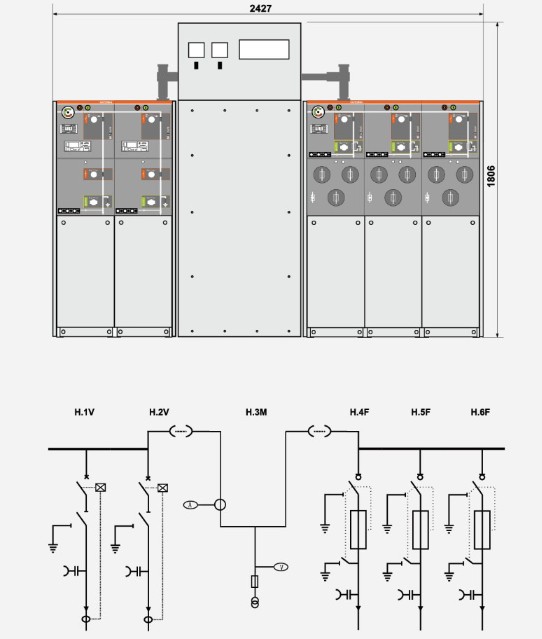

◆ Схема 3 W+M+FFF

Расчет стороны ВН

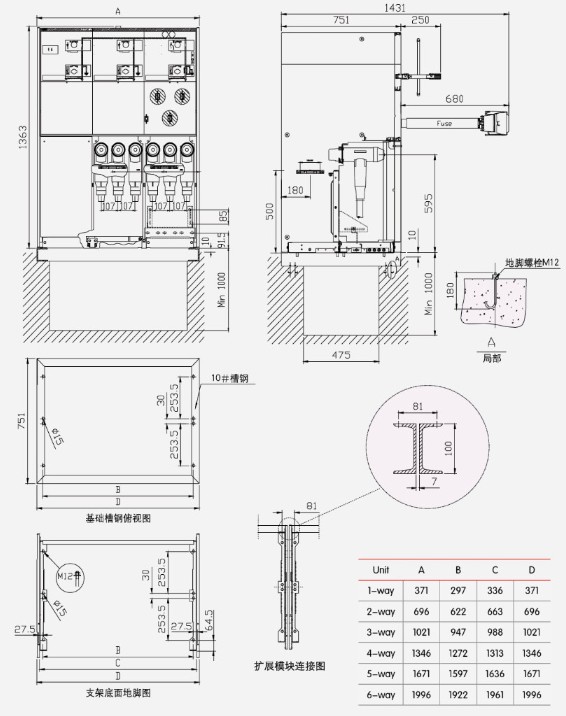

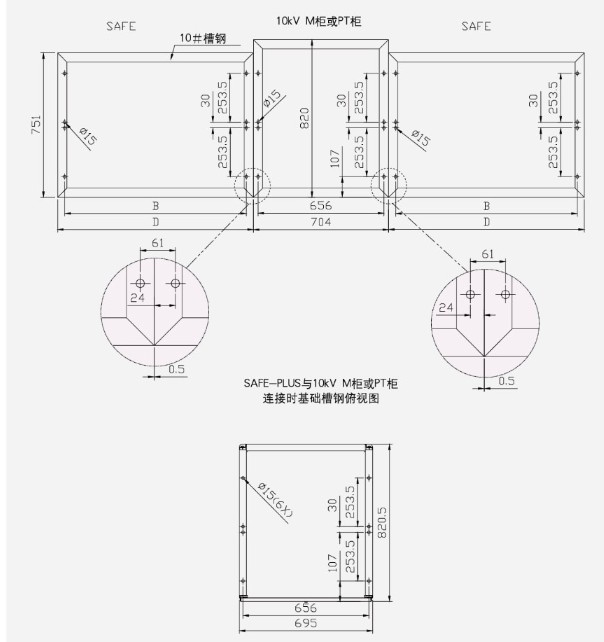

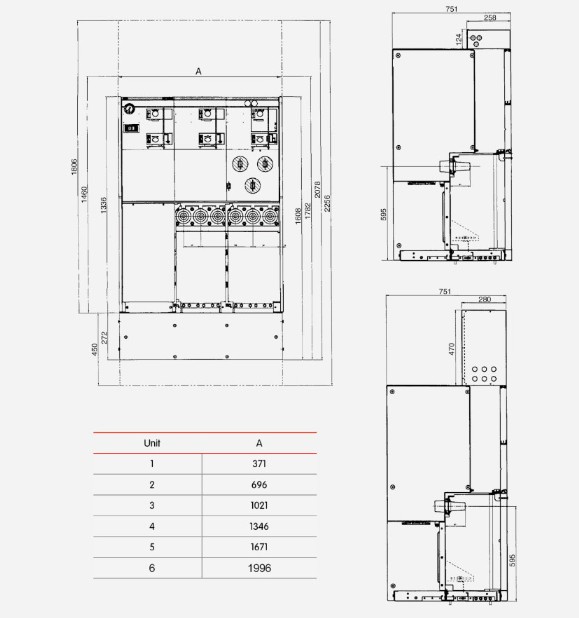

● Таблицы конструкции и размеров шкафа КРУЭ комбинированного типа KXRM6-12.
