Айс распределительный устройства

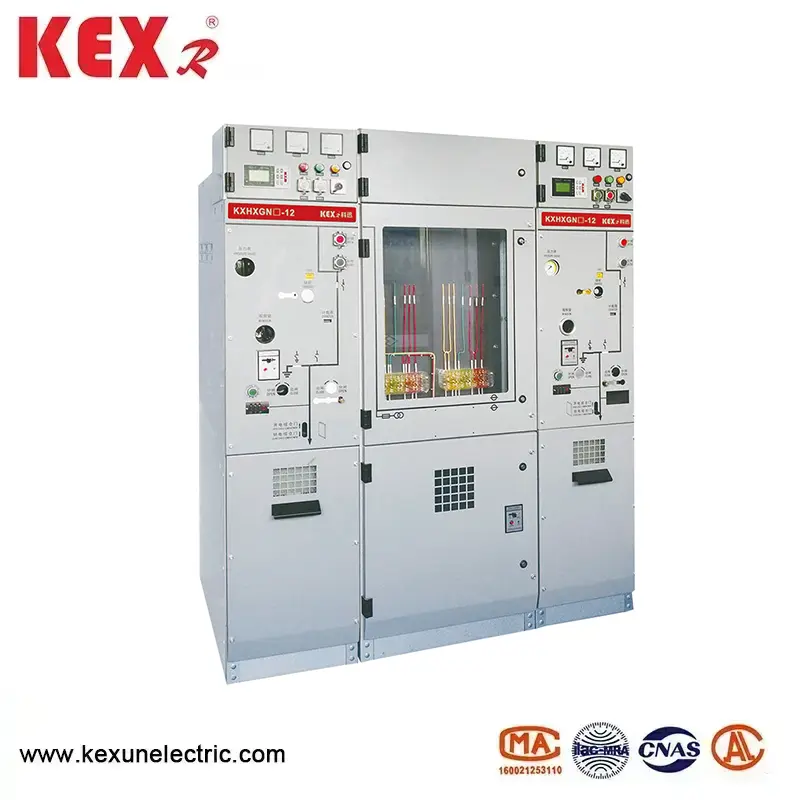

KXHXGN-12 Тип AIS, производимый KEXR, поставщиком оборудования для передачи и распределения в Китае, представляет собой газопроизводимый кольцевой шкаф 12 кВ (C-GIS) с газом охраны окружающей среды (такой как сухой воздух, азот или смешанный газ) в качестве среды для распределения сетевой электроснабжения, выводящей сетевой электроснабжения, и закрытых накладных.
Модель: KXHXGN-12
Бренд ： Kexr

Отправить запрос

Описание продукта

● Основная особенность распределительного устройства AIS

(1) Преимущества защиты окружающей среды

◆ Бесплатные SFGA: используется распределительный устройства AIS, использует сухой воздух, азот или новый газ защиты окружающей среды (например, G, Airplus® и т. Д.), Который соответствует правилам F-GAS в ЕС и политикой «двойного углерода» Китая.

◆ Низкое углеродное излучение: по сравнению с сетевым шкафом SF, GWP (потенциал глобального потепления) приближается к нулю.

(2) Структурный дизайн

◆ Модульная конструкция: распределительный устройства AIS входящей линии, исходящая линия, измерение и PT можно расширить.

◆ Прилагаемая структура: уровень защиты от AIS распределительного устройства достигает IP67, который является пылеипродажным, защищенным от влаги и защищенной от конденсации, подходит для суровой среды.

◆ Компактный размер: он экономит пространство, чем сетевой шкаф AIS, и является более экологически чистым, чем традиционные SF₆ GIS.

(3) интеллектуальные варианты

Интеллектуальный мониторинг (такой как DTU, измерение температуры в Интернете, мониторинг частичного разряда и т. Д.) Можно выбрать для поддержки доступа в Интернет вещей (IoT) и реализации удаленной работы и технического обслуживания.

● Технические параметры распределительного устройства AIS

◆ Шкаф для выключателя цепи

Элемент				Единица	Данные
Оцененное напряжение				Кв	12
Номинальная частота				Гц	50
Рейтинг изолята	1 -минутная частота работы выдерживается Напряжение		К Грауду ， фазу к фазе	Кв	42
			Перерыв		48
	Импульс освещения выдержал напряжение (пик)		К Грауду ， фазу к фазе	Кв	75
			Перерыв		85
	1 -минутная частота мощности выдерживая напряжение вспомогательной/управляющей схемы (на землю)			Кв	2
Рейтинг тока				A	630
Оцененный краткосрочный ток (виртуальное значение)			Основная цепь/переключатель заземления	а	25/4
			Заземляющая цепь	а	21,7/4S
Оцененный пик выдержанный ток			Основная цепь/переключатель заземления	а	63
			Заземляющая цепь	а	54.5
Номинальный ток разрыва короткого замыкания и время				ка/время	25/30
Номинальный ток закрытия короткого замыкания (пик)				а	63
Оцененный ток перерыва кабеля				A	25
Оценка операционная последовательность выключателя O-0,3S-CO-180S-CO
Мехническая жизнь		Выключатель /отключение		Время	10000/3000
IP -степень		Запечатанная коробка			IP67
		Swichgear Shell			IP4X
Давление газа		Номинальный уровень зарядки газа (20 ℃, давление из датчика)		МПА	0.02
		Номинальный уровень фонда с номинальным газом (20 ℃, давление из датчика)		МПА	0
Запечатывание производительности,		Годовой уровень утечки		%/Год	≤0,05

◆ Шкаф для переключения нагрузки

Элемент			Единица	Данные
Оцененное напряжение			Кв	12
Номинальная частота			Гц	50
Рейтинг изолята	1 -минутная частота работы выдерживается Напряжение		Кв

	Импульс освещения выдержал напряжение (пик)		Кв

	1 -минутная частота мощности выдерживая напряжение вспомогательной/управляющей схемы (на землю)		Кв	2
Рейтинг тока			A	630
Оцененный краткосрочный ток (виртуальное значение)		Основная цепь/переключатель заземления	А	25/4
		Заземляющая цепь	А	21,7/4S
Оцененный пик выдержанный ток		Основная цепь/переключатель заземления	А	63
		Заземляющая цепь	А	54.5
Номинальный ток закрытия короткого замыкания (пик)		Выключатель загрузки/заземляющий переключатель	А	63
Оценка активной нагрузки прерывающих ток			A	630
Оцененный ток прерывания с закрытым контуром			A	630
5% рейтинг активной нагрузки, прерывающий ток			A	31.5
Оцененный ток перерыва кабеля			A	10
Оцененное время активного разрыва нагрузки			Время	100
Наземный ток разлома			А/время	31,5/10
Ток зарядки линий и кабелей отключается при условии разлома земли.			А/время	17.4/10
Мехническая жизнь	Выключатель /отключение		А/время	10000/3000
IP -степень	Запечатанная коробка			IP67
	Swichgear Shell			IP4X
Давление газа	Номинальный уровень зарядки газа (20 ℃, давление из датчика)		МПА	0.02
	Номинальный уровень фонда с номинальным газом (20 ℃, давление из датчика)		МПА	0
Запечатывание производительности,	Годовой уровень утечки		%/Год	≤0,05

● Стандарт реализации распределительного устройства AIS

◆ Общие технические требования стандартов GB/T 1022 для высоковольтного распределительного устройства и контроля. ◆ ГБ/T39063640,5 кВ.

◆ ГБ/T1985 Высоковольтный выключающий выключатель AC и заземляющий переключатель

◆ ГБ/T38043.6-40,5 кВ.

◆ ГБ/T1984 Высокий выключатель схемы переменного тока

◆ GB/T4208 IP -код уровня защиты оболочки

◆ ГБ/T7354 измерение частичного разряда

◆ ГБ/T311.1 Координация изоляции Часть 1: Определение, принципы и правила

● Использование условий распределительного устройства AIS

◆ Максимальная температура: +45 градусов по Цельсию;

◆ Минимальная температура: -25 градусов по Цельсию;

◆ Максимальная температура: (24-часовое среднее) +35 градусов по Цельсию;

◆ Максимальная средняя относительная влажность (24 часа 1: ≤ 95%; высота: ≤ 1500 м; сейсмическая емкость: 8 градусов;

◆ Защита: заряженное уплотнение корпуса IP67, Switch Shile Shell IP4X ；

◆ Окружающий воздух не должен быть явно загрязнен коррозионным горючим газом и водяным паром.

◆ Нет частых мест насильственной вибрации, и суровый дизайн под суровыми частями отвечает всеми видам требований.

◆ Когда он используется в обычных условиях окружающей среды за пределами GB/T3906, пользователь должен договориться с KEXR

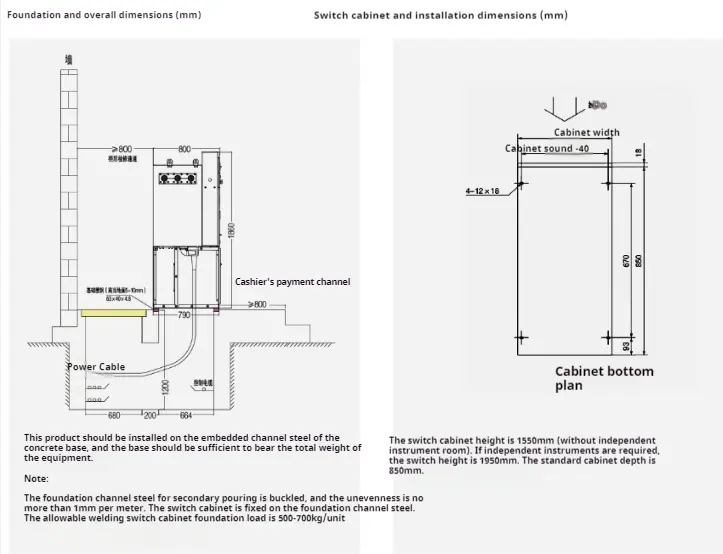

● Инструкции по установке

Ais Switchgear
