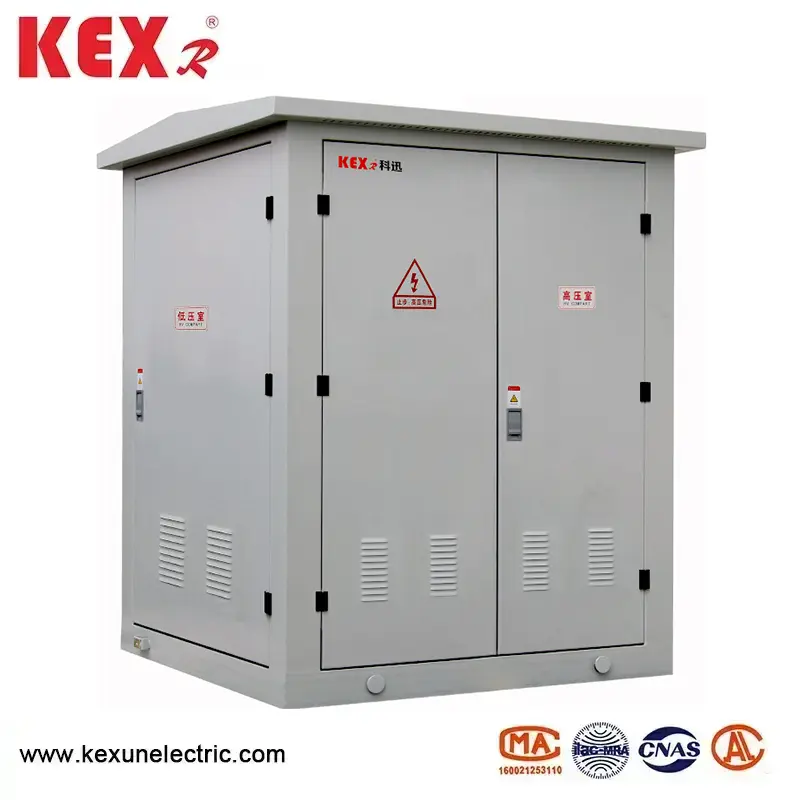

Городская распределительная подстанция

● Значение модели

● Внедрение продукта YB-12 типа городской распределительной подстанции

◆ Интегральная структура

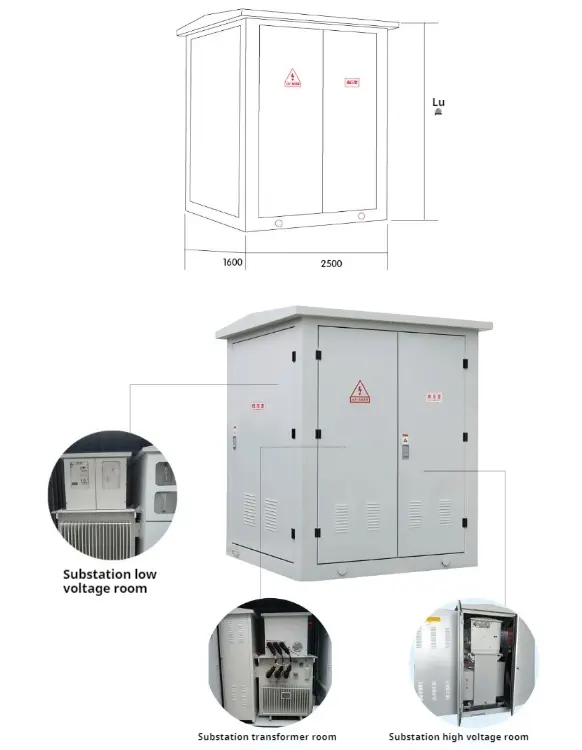

Городская распределительная подстанция в основном разделена на три части: высоковольтный переключатель, комната трансформатора и низковольтный переключатель, который можно транспортировать отдельно.

Подстанция принимает уникальную конструкцию рассеивания тепла с большим циклом, чтобы обеспечить уровень повышения температуры продукта, а отдельное уплотнение между комнатами не будет образовывать теплообмен между комнатами.

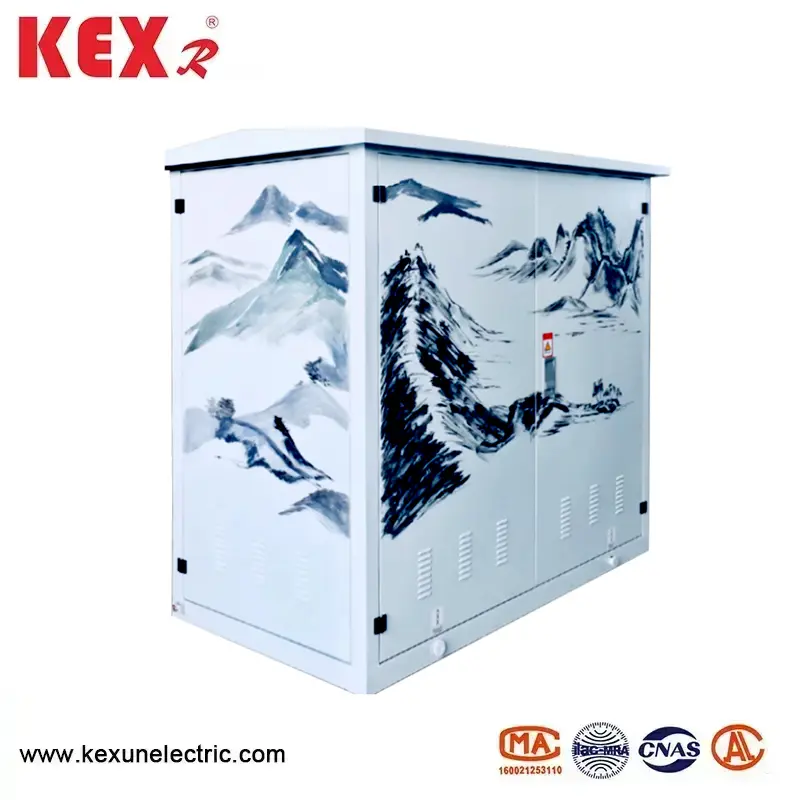

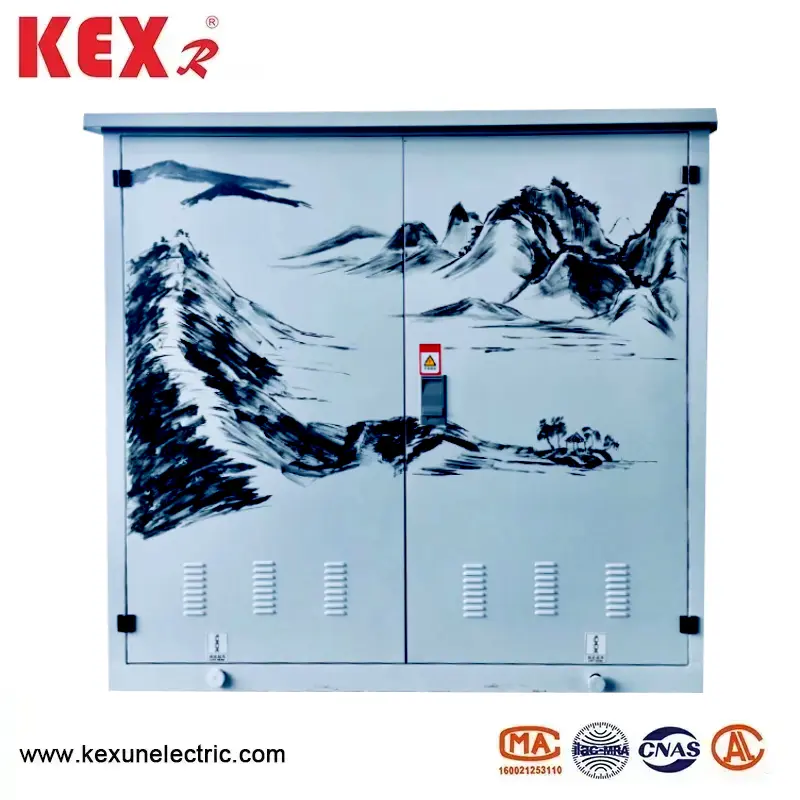

Оболочка городской распределительной подстанции изготовлена ​​из высококачественной плиты из нержавеющей стали.

Все части структуры стальной пластины подвергались специальной антикоррозионной обработке, а конструкция пластины из нержавеющей стали обладает сильной коррозионной стойкостью и хорошей механической прочностью.

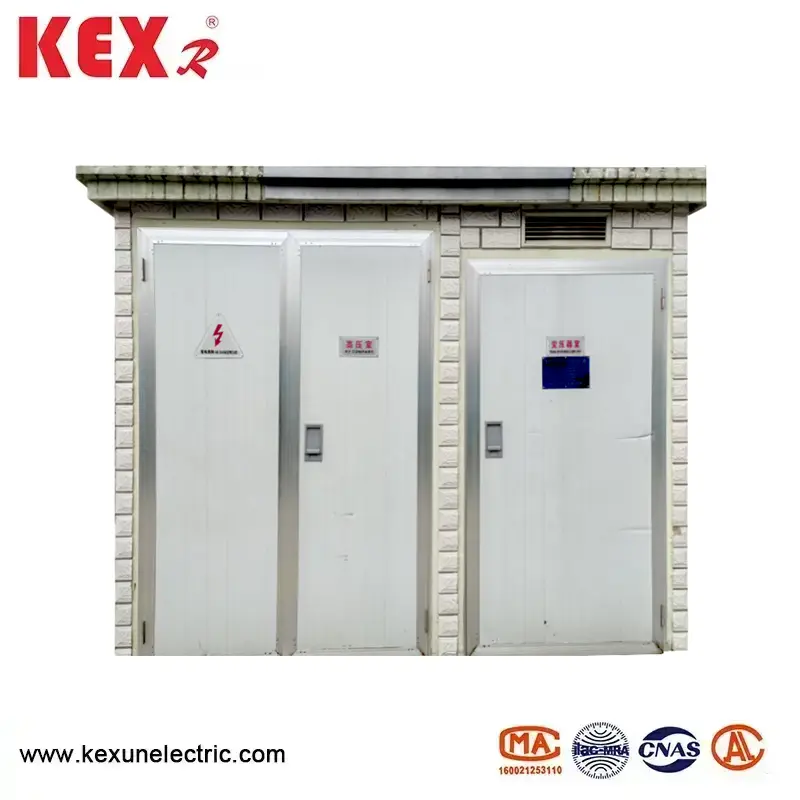

Это подстанция может быть непосредственно установлена ​​в помещении без дополнительного строительного фундамента, которая экономит стоимость и пространство и удобно установить.

◆ Камера высокого давления SF6, заполненное газом распределительного устройства, независимо разработанного нашей компанией, принят для высокого напряжения, а все распределительные устройства и шины запечатаны в закрытой ящике из нержавеющей стали без заряженного корпуса на улице. Безопасная работа и высокая надежность; Полностью модульная конструкция, все модули могут реализовать режим подключения боковой розетки и высшего расширения в соответствии с требованиями энергопотребления и в максимальной степени удовлетворить потребности схемы питания.

◆ Камера низкого давления. Входные и выпускные линии с низким напряжением изготовлены из новых литых выключателей корпуса, которые небольшие по размеру, не содержат грузинга и легко заменить. Многофункциональный интеллектуальный комплексный контроллер защиты и новое интегрированное устройство компенсации реактивной мощности.

◆ Трансформаторная комната Трансформатор полностью изолирован с помощью эпоксидной смолы, а уровень изоляции и теплостойкости является F, а трансформатор не имеет каких-либо материалов, поддерживающих сжигание, и не производит никаких газовых или других промежуточных продуктов, которые не способствуют экологии во время эксплуатации, поэтому он имеет характеристики хорошего огня, защиты окружающей среды и сохранения энергии.

◆ Внутреннее соединение. Трансформатор напряжения и прочный переключатель китайского сплошного выключателя соединены с твердыми изолированными кабельными аксессуарами компании, которые являются безопасными, надежными и полностью изолированными.

● Сторона высокого давления

Высокое напряжение интеллектуальной интегрированной подстанции, как правило, защищено комбинированным электрическим прибором переключения нагрузки. После того, как предохранитель взорвался в одной фазе, трехфазные поездка на сцепление. Переключатель нагрузки может быть выбран из сжатого воздуха, вакуума, серового шестигранного шестигранного и т. Д., А механизм эксплуатации может быть распределен для реализации автоматического обновления. Предохранитель-это предохранитель высокого напряжения, ограничивающий ток, с нападающим, который имеет надежные действия и большие разбиты. См. Таблицу ниже для основных технических параметров. Для трансформаторов выше 800 кВА для защиты могут быть выбраны выключатели вакуумных цепи, такие как Zn12, Zn28 и VS1.

● Сторона низкого давления

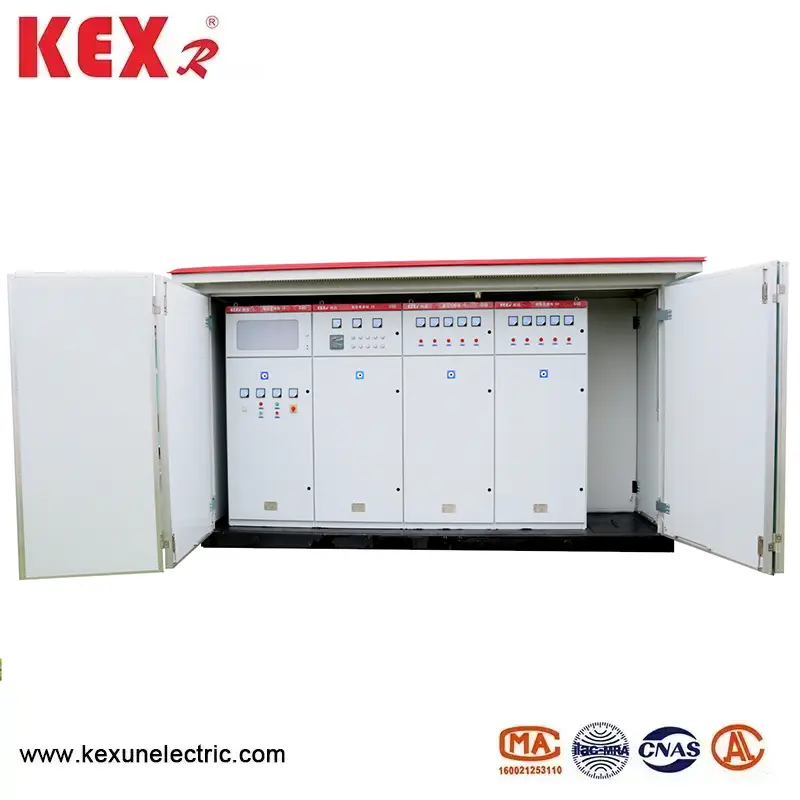

Основной переключатель на стороне низкого напряжения принимает универсальный или интеллектуальный выключатель цепи для селективной защиты; Выходной выключатель принимает новый тип пластикового выключателя с небольшим объемом и коротким армированием, до 30 цепей; Интеллектуальное автоматическое отслеживание реактивного устройства компенсации мощности имеет контакторные и бесконтактные режимы переключения для выбора пользователей.

● Трансформатор городской распределительной подстанции

Интеллектуальная интегрированная подстанция принимает трансформаторы серии S9, S9 и S11 с низким уровнем потери, а также может выбрать смолу, экспрессовые, с легендарными или номекс, экологически чистыми трансформаторами сухого типа. Дно оснащено тележкой, а трансформаторы могут легко входить и выходить.

◆ Технические параметры переключателя нагрузки

◆ Технические параметры предохранителя высокого напряжения

◆ Технические параметры автоматического выключателя с низким напряжением

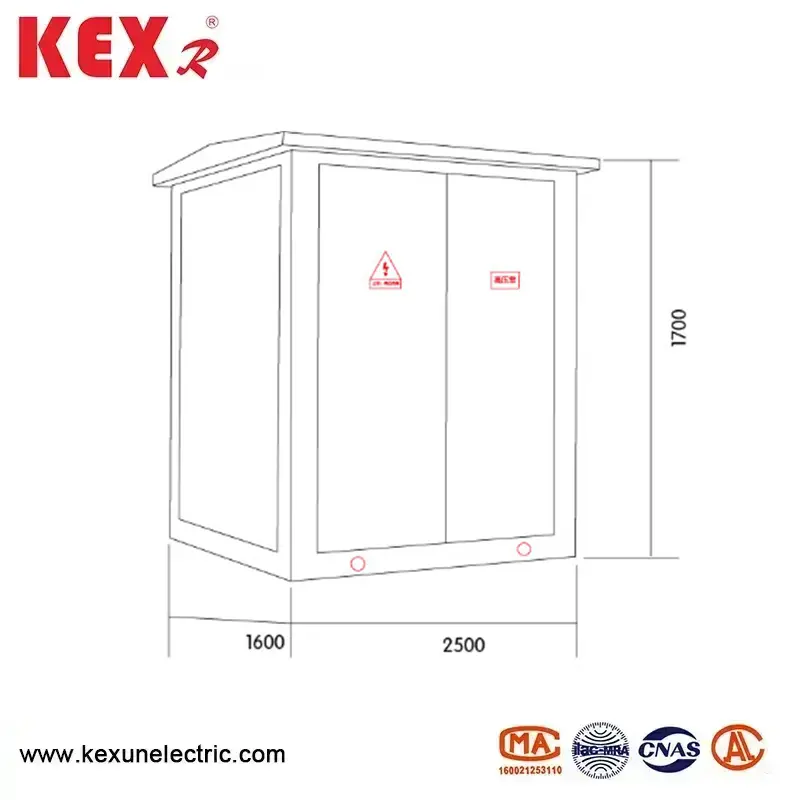

● Диаграмма размеров макета
