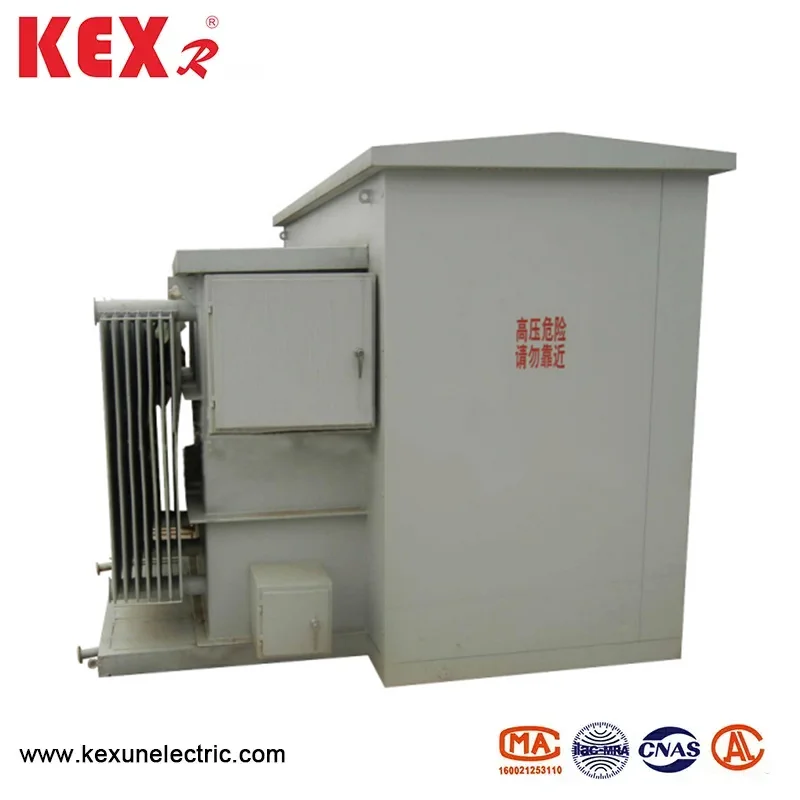

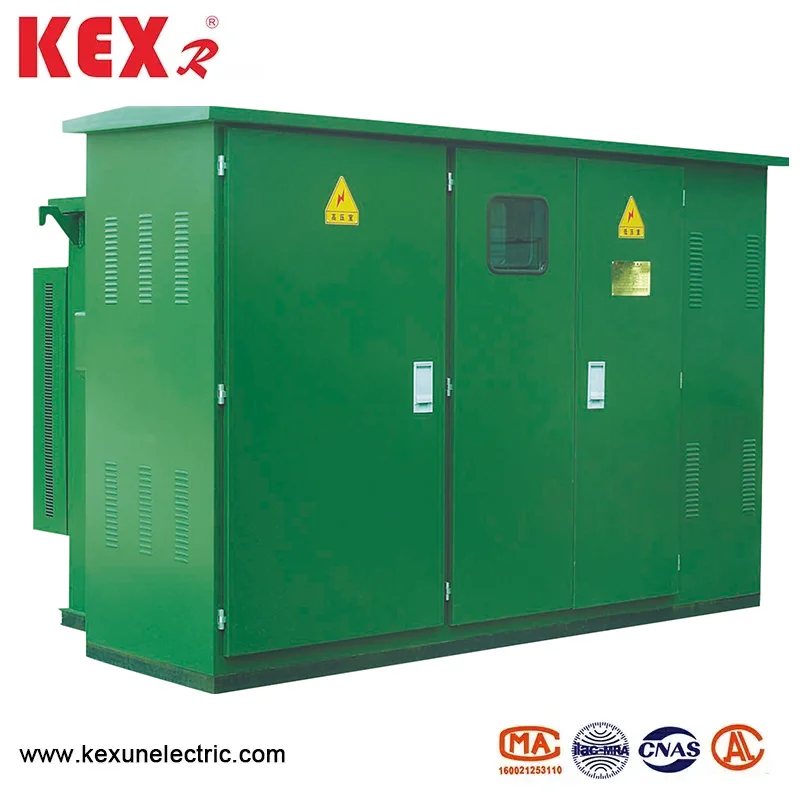

Американский тип типового трансформатора

Американский тип типового трансформатора, производимого China Manufacture Kexun, представляет собой интегрированный и модульный трансформатор с небольшим распределением, который имеет характеристики компактной структуры, удобной установки и хорошей защиты и широко используется в городских сетях распределения, жилых кварталах, коммерческих областях и потреблении промышленного энергопотребления.
Модель: ZBW-12
Бренд ： Kexr

Отправить запрос

Описание продукта

Американский трансформатор, установленный на TypePad, имеет следующие основные функции.

◆ Компактный дизайн

Небольшой размер, меньше пространства для пола, подходит для мест с ограниченным пространством.

Применяется американская конструкция трансформатора типа коробки, которая обычно устанавливается на бетонной прокладке.

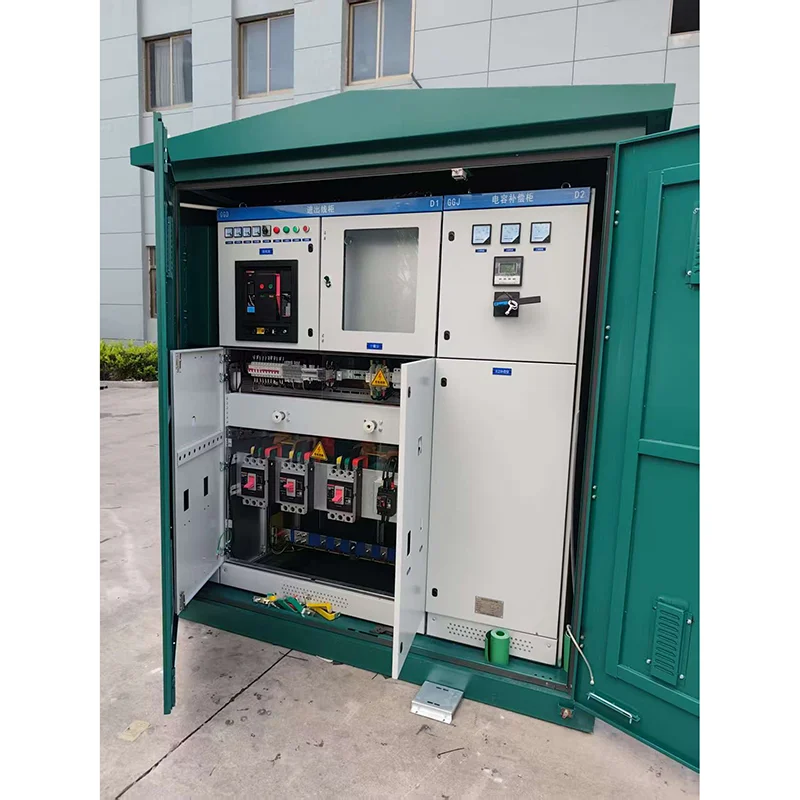

◆ Предварительно собранная структура

Заполните интеграцию выключателей высокого и низкого напряжения, трансформаторов и защитных устройств, прежде чем покинуть завод, чтобы уменьшить рабочую нагрузку установки на месте.

Принять полностью запечатанную структуру, защищенную от влаги, пылезащитные и защищенные от коррозии.

◆ Безопасно и надежно

Принять полную изоляцию, чтобы снизить риск удара электрическим током.

Он имеет функции перегрузки, короткого замыкания и защиты температуры и стабильно работает.

◆ Легкое обслуживание

Американская подключаемая кабельная головка (локотная кабельная головка), что удобно для быстрой установки и замены. Конструкция дверей доступа является разумной и удобной для эксплуатации и технического обслуживания.

◆ Сильная адаптивность

Американский тип типового трансформатора подходит для наружной среды, уровень защиты обычно достигает IP67.

Настраиваемая конструкция может соответствовать различным уровням напряжения (например, 10 кВ/0,4 кВ) и требованиям емкости (например, 50 кВА ~ 1600 кВА). ◆

● Общие сценарии применения американского типа Transformer

✅urban распределительная сеть: она подходит для преобразования распределения электроэнергии улиц и сообществ и уменьшает оккупированную область.

✅ Ресюденциальная зона: тихий дизайн, подходящий для электроснабжения в жилых районах.

✅commercial Center: красивый и компактный, не влияя на внешний вид города.

✅ Индустриальный парк: адаптирован к суровой среде с высокой надежностью.

✅ Временное энергопотребление: например, строительные площадки, выставки и т. Д., Что удобно для быстрого развертывания.

● Технические параметры трансформатора, используемые American Type Pad, установленным

Серийный номер	Элемент	Единица	Технические параметры
1	Оцененное напряжение	кв	10/0,4
2	Максимальное рабочее напряжение	кв	12
3	Номинальная частота	Гц	50
4	Рейтинг	КВА	150-1600
5	1 -минутная частота мощности выдерживает напряжение	кв	35
6	Молническое импульсное напряжение	кв	75
7	Метод охлаждения		Оно
8	Разрыв тока резервного предохранителя высокого напряжения	а	50
9	Разрушение тока плагина предохранителя	а	2.5
10	Температура окружающей среды	℃	-35 ~ 40
11	Допустимое повышение температуры катушки	℃	65
12	Регламент напряжения без нагрузки		± 5% или ± 2*2,5%
13	Уровень шума	дБ	50
14	IP -степень		IP43

◆ Сравнение потери различных типов трансформаторов

Емкость (KVA)	Voltage9 (kv)		Соединительная группа	Без нагрузки ток%			Нет потери нагрузки %			Импедансное напряжение%	Потеря нагрузки (w)
Емкость (KVA)	Hv.	Дольдо	Соединительная группа	S9	S10	S1	S9	S10	S1	Импедансное напряжение%	Потеря нагрузки (w)
160	10 ± 5 Or2*± 2,5	0.4	Dyn11 Yyn0	1.4	1.4	0.2	400	320	255	4.0	2200
200				1.3	1.3	0.2	480	380	305		2600
250				1.2	1.2	0.2	560	450	360		3050
315				1.1	1.1	0.2	670	530	425		3650
400				1.0	1.0	0.15	800	650	505		4300
500				1.0	1.0	0.15	960	750	605		5100
630				0.9	0.9	0.15	1200	910	755		6200
800				0.8	0.8	0.15	1400	1080	980	4.5	7500
1000				0.7	0.7	—	1700	1260	—		10300
1250				0.6	0.6	—	1950	—	—		12000

◆ Таблица технических параметров принятого переключателя нагрузки

Элемент	Имя	Единица	315а	630а
Оцененное напряжение		Кв	12	12
Максимальный ток		A	315	630
Номинальная частота		Гц	50	50
Оцененный ток закрытия короткого замыкания		А	31.5	50
Рейтинг краткосрочного выдержанного тока		А	12.5	50
Оценка кратковременного выдержания		S	2	2
Механическая жизнь		Время	2000	2000
Импульсный тест молнии	Фаза на землю	Кв	75	75
Импульсный тест молнии	Изоляция перелома		85	85
1 -минутная частота частота выдерживает напряжение	Фаза на землю		42	42
1 -минутная частота частота выдерживает напряжение	Изоляция перелома		48	48
Оцененный пик выдержанный ток		А	31.5	50

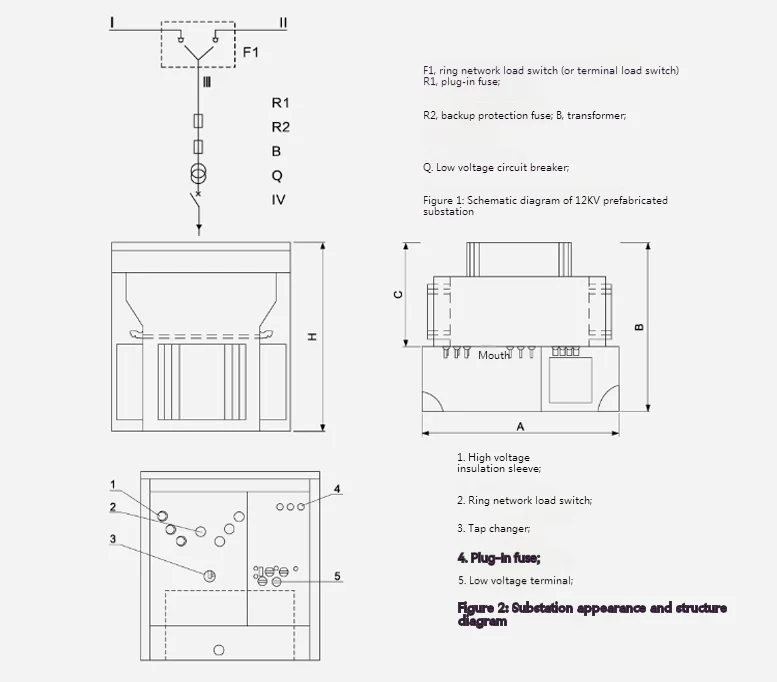

◆ Размеры американского трансформатора, установленного на прокладке, типа

American Type Pad Mounted Transformer

ZBW-12 предварительно установленные американские подстанции типа коробки стандартные размеры
Емкость (KVA)	A	B	C	D	E	F	H
100 ~ 250	1900	1650	1250	650/800	600	1410/1560	1450
315	1900	1650	1350	650/800	650	1460/1610	1450
400 ~ 500	1900	1750	1450	650/800	650	1490/1640	1550
630	1900	1750	1550	650/800	700	1580/1730	1550
800	1900	1850	1550	650/800	700	1640/1790	1650
1000	1900	1850	1650	650/800	700	1640/1790	1650
