Подземный трансформатор

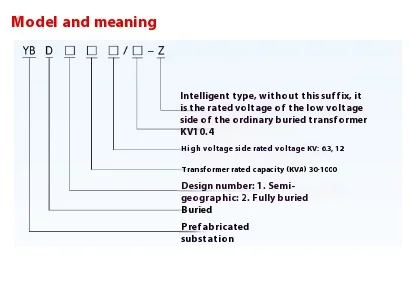

● Описание модели

● Основные функции

▶ Скрытый дизайн: основное силовое оборудование подземного трансформатора типа YBD-12

похоронен под землей, чтобы уменьшить занятие наземного пространства.

▶ Интеграция ландшафта: поверхностная часть подземного трансформатора типа YBD-12 украшена озеленением, скульптурой или искусством для координации с окружающей средой.

▶ Высокая безопасность: подземная конструкция обеспечивает лучшую защиту и снижает риск полученного ущерба.

▶ Охрана окружающей среды и снижение шума: подземная компоновка может эффективно снизить влияние шума трансформатора на окружающую среду.

▶ Оптимизация рассеяния тепла: принять специальную конструкцию рассеивания тепла, чтобы обеспечить нормальную рабочую температуру подземного оборудования.

● Сценарии приложения

Подземный трансформатор очень подходит для следующих случаев:

◆ Центр города

◆ Деловой район

◆ Общественные места, такие как парки и квадраты.

◆ высококлассное жилое сообщество

◆ Историческая и культурная защита

◆ Туристическая достопримечательность

● Структурный состав подземного трансформатора

1. Подземная часть:

◆ Трансформатор

◆ Высокие и низкие распределительные устройства

◆ Кабельную систему соединения

◆ Система вентиляции и рассеяния тепла

◆ Дренаж и защитные средства

2. Земная часть:

◆ Украшение ландшафта (озеленение, скульптура, художественная инсталляция и т. Д.)

◆ Вентиляционное отверстие (скрытый дизайн)

◆ Инспекционный вход

◆ Предупреждающий знак безопасности

● Преимущества подземного трансформатора типа YBD-12

◆ Повышение качества городского ландшафта

◆ Экономьте пространство пола

◆ уменьшить влияние электромагнитного излучения

◆ Продолжите срок службы оборудования (более стабильная подземная среда)

◆ Уменьшите визуальное загрязнение

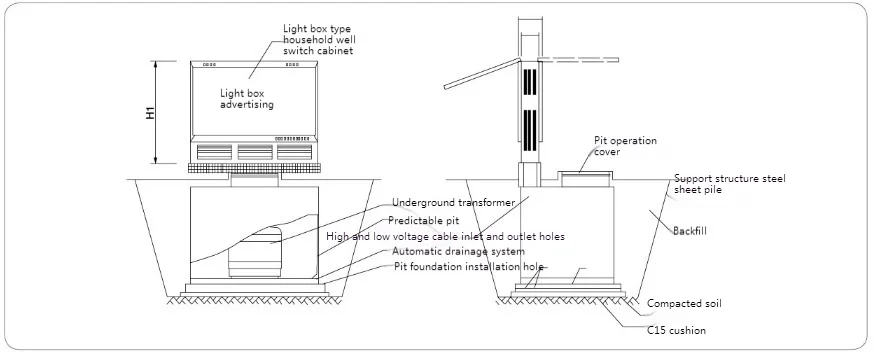

● Диаграмма установки подземного трансформатора типа YBD-12

● Дизайн чертежей двух типичных схем

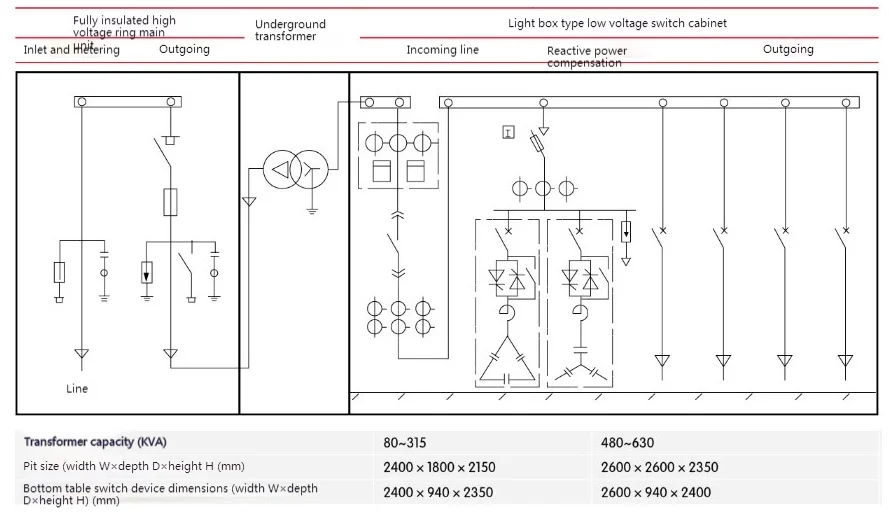

◆ HV Ring Network Cabinet+подземный трансформатор+измерение низкого напряжения:

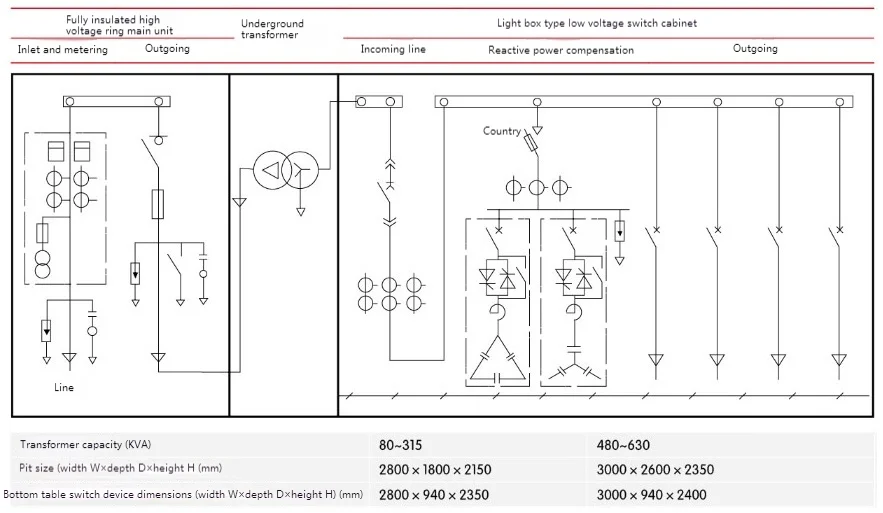

◆ HV Ring Network Cabinet+Высокий отбор для напряжения+подземный трансформатор+LV фидер ：
