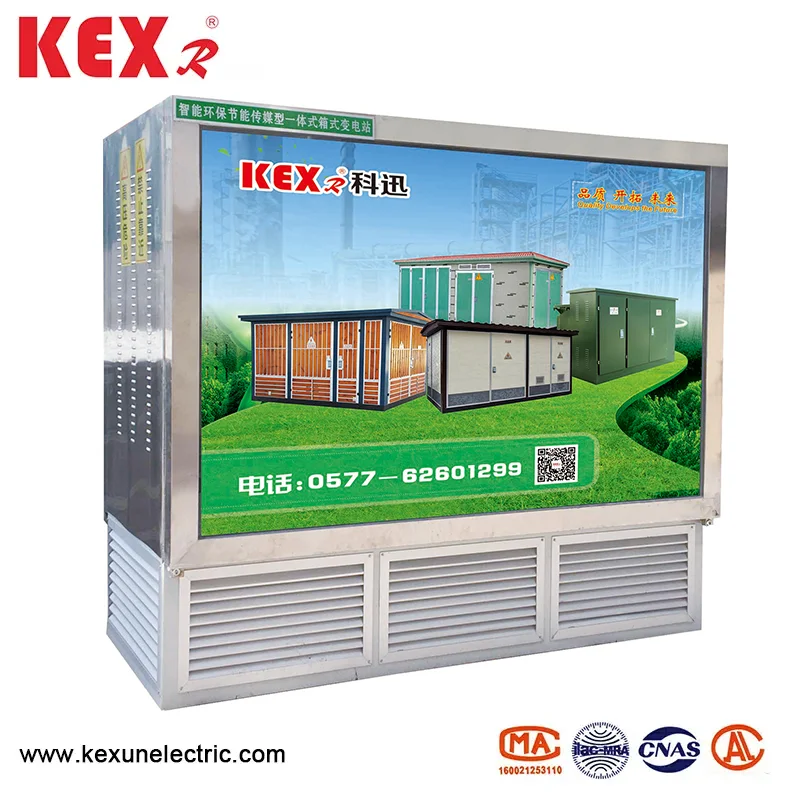

Подземная подстанция

● Обзор продукта

Подземная подстанция типа YBD-12 соответствует концепции городского экологического дизайна, занимает небольшую территорию и красить окружающую среду. Он подходит для городских дорожных дорог, жилых районов, аэропортов, станций, вне-высоких и других мест, и станет тенденцией трансформации оборудования для распределительной сети городской дистрибьюторской сети.

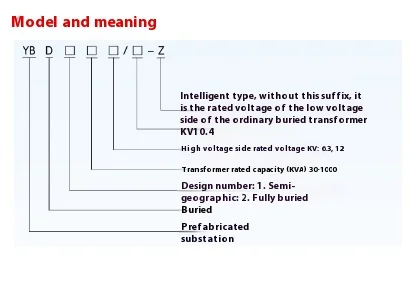

● Модельное объяснение подземной подстанции типа YBD-12

По сравнению с традиционной подстанцией, подземная подстанция имеет следующие очевидные преимущества:

▶ Эстетика и экологическая гармония

Обычная ящик занимает большую площадь, которая не может хорошо координировать с окружающей средой, а подземная подстанция имеет небольшую распределительную коробку, которая не повлияет на окружающую среду.

▶ Энергетическая экономия

Энергетическая экономия и сокращение потребления стали консенсусом всего общества. Трансформеры, предпочитаемые для подземной подстанции типа YBD-12, представляют собой трансформаторы с низким уровнем потери, такие как серия S11, серия S13 и серия SBH15, могут быть выбраны в соответствии с спросом и предложением пользователей.

▶ Снижение шума

Шум трансформатора исходит от железного ядра, а высота от земли в общем трансформаторе, как правило, около 1,2 м, что легко влияет на сон людей. Подземная подстанция типа YBD-12 установлена ​​под землей в целом, и ее шум может быть явно уменьшен, что мало влияет на жителей.

▶ Создайте ценность для клиентов

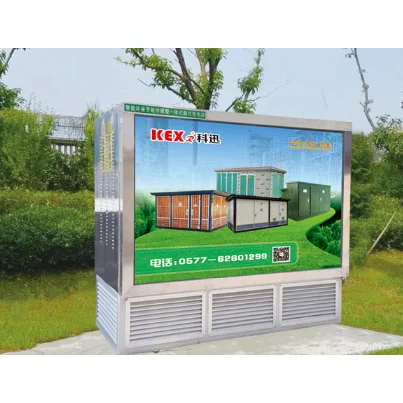

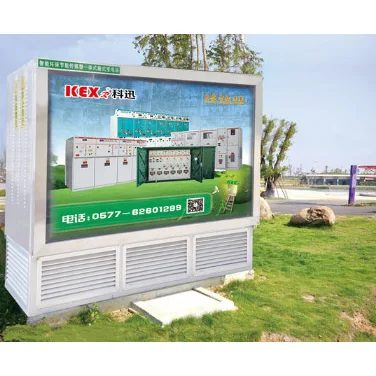

Ландшафтная подземная подстанция может быть полностью сборной в Kexun, с коротким производственным циклом, небольшими инвестициями и быстрым эффектом. Подземная подстанция, установленная на городских главных дорогах и автомагистралях, представляет собой устройство выключателя для рекламного светового ящика на земле, а его рекламная позиция света будет обеспечивать рекламные преимущества для клиентов в течение длительного времени.

▶ Высокая автоматизация

Подземная подстанция типа YBD-12 может сообщать о состоянии операции высоковольтных и низковольтных распределительных устройств на контроллер посредством комплексного измерения и управления устройством с использованием технологии беспроводной сети GPRS, что значительно облегчает работу и использование подстанции.

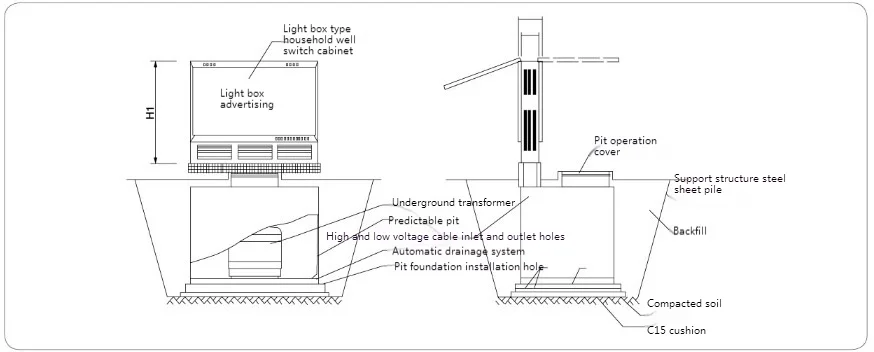

● Диаграмма установки ландшафтной подстанции типа YBD-12

Примечание:

1. Приведенные выше размеры предназначены только для справки. Пожалуйста, обратитесь к чертежам, предоставленным производителем при заказе фактических размеров.

2. Продукт состоит из подземного трансформатора, световой коробки на открытом воздухе и сборной ямы. Это полный набор оборудования, предварительно собранного на заводе, а оболочка из шкафа для выключателя света изготовлен из нержавеющей стали;

3. Сборная яма полностью запечатана и водонепроницаемо, поверхность верхней крышки ямы украшена квадратными плитками на этаже, а нижняя коробка ямы изготовлена ​​из металлической керамики, которая подвергается антикоррозионной обработке в соответствии с требованиями GB/T19285 "на коррозионную инженерию на погребенных стальных пипелянах";

4. Верхняя крышка ямы снабжена открытым люком. После открытия люка он поддерживается и расположена цилиндром. Через люк, подземный работник трансформатора может наблюдаться и эксплуатировать для входа в яму для обеспечения безопасности кабеля.

5. Предполагается, что взрывные болты должны быть встроены в зависимости от размера фундамента ямы. После того, как яма установлена ​​и зафиксирована, засыпана почва в соответствии с горизонтом, а затем сажает газон.

● Дизайн чертежей двух типичных схем

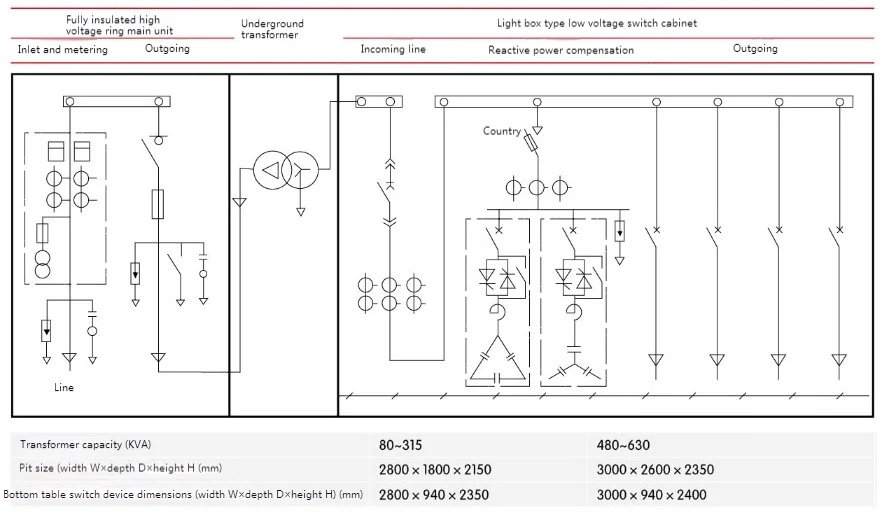

◆ HV -кольцо главное Uniy+подземный трансформатор+измерение низкого напряжения:

◆ Основное блок HV Кольцо+измерение высокого напряжения+подземный трансформатор+LV фидер ：
