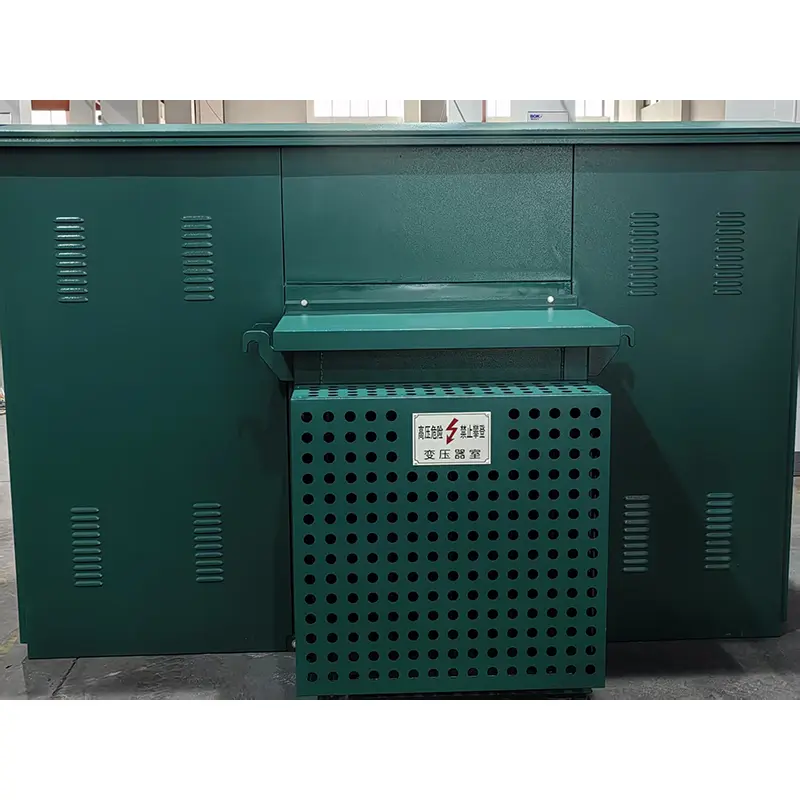

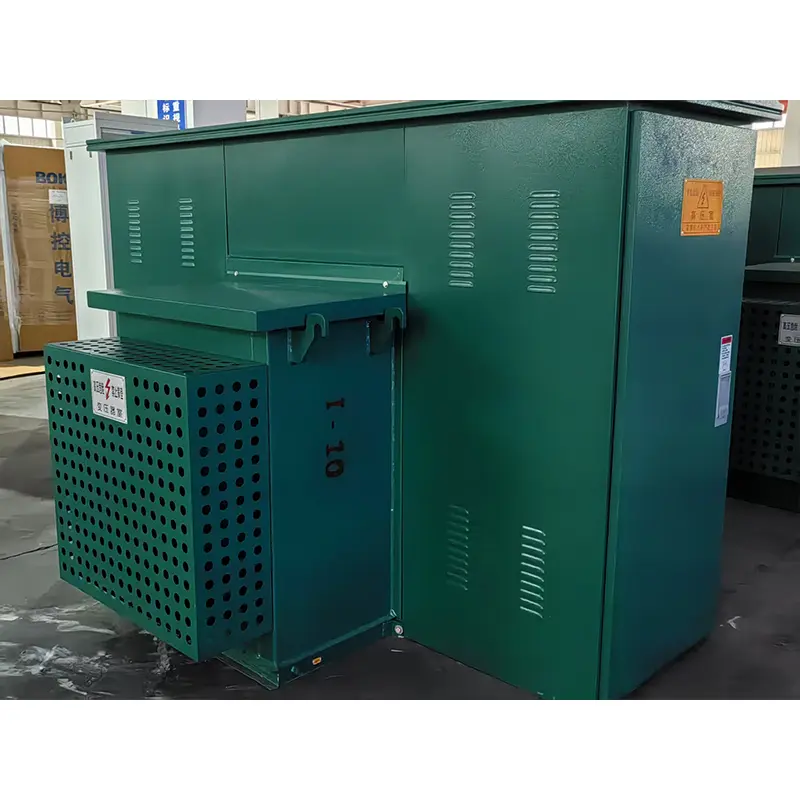

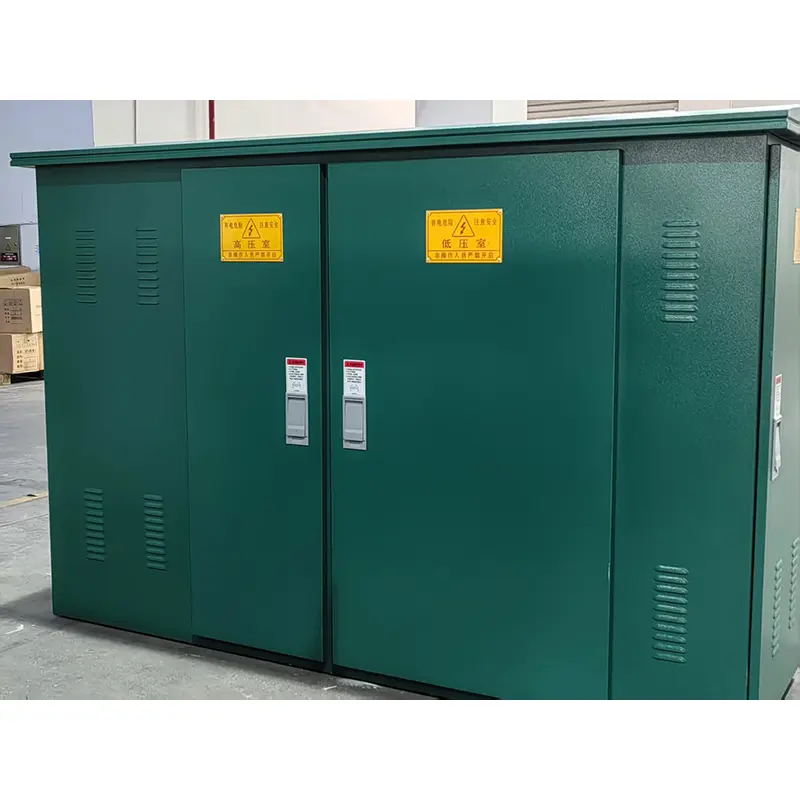

Компактный трансформатор американского типа

● Анализ модели American Type Compact Transformer

－Z: комбинированный тип

－B: подстанция

－W: Outdoor

－12: номинальное напряжение 12 кВ

● Позиционирование продукта компактного трансформатора American Type:

◆ Интегрированное наружное компактное распределительное решение

◆ Подходит для городских сетей распределения, промышленных парков и новых энергетических проектов.

◆ Соответствует стандарту GB/T 17467 (эквивалентно IEC 62271-202).

◆ Высокое напряжение камера

● Структурные характеристики

Дизайн коробки:

▶ Компактный трансформатор американского типа принимает двухслойную антикоррозийную стальную пластину (толщина ≥2 мм)

▶ Межслой с теплоизоляцией (полиуретановая пена, теплопроводность ≤ 0,025 Вт/м)

▶ Охрана IP34D (защита дождя/защита мелких животных)

Оптимизация макета:

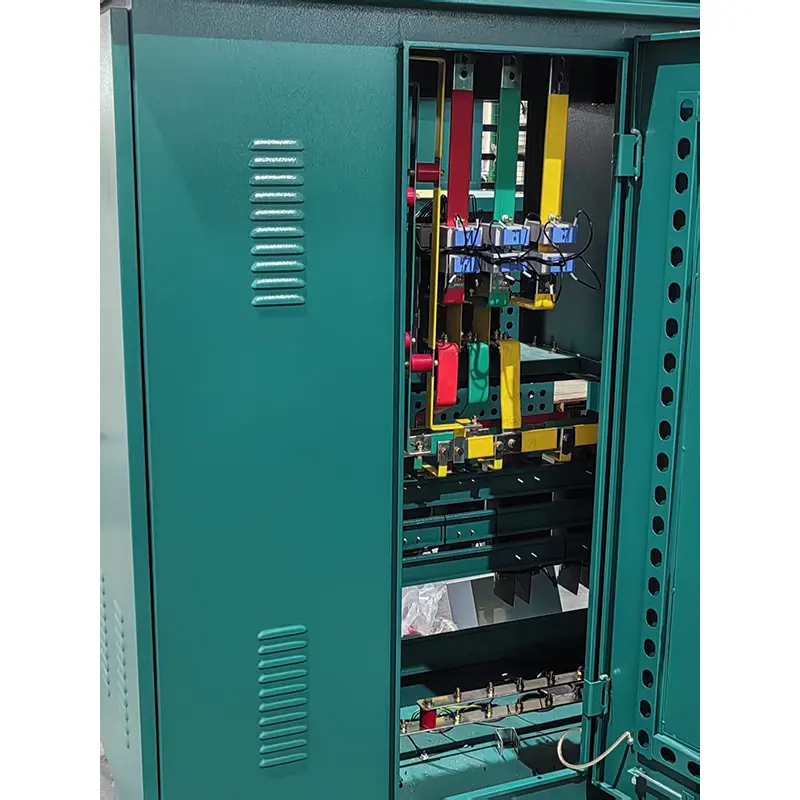

▶ Независимые отсеки для камеры высокого напряжения, трансформаторной камеры и камеры низкого напряжения.

▶ Ширина канала обслуживания ≥800 мм

▶ Верхняя система принудительной вентиляции (запуск и остановка управления температурой)

● Условия окружающей среды компактного трансформатора американского типа с использованием

◆ Температура окружающей среды: максимальная температура +40 ℃, минимальная температура-30 ℃;

◆ Высота: Компактный трансформатор American Type Тип ZBW-12 должен быть установлен в месте ниже 4000 м;

◆ Скорость ветра: эквивалентна 34 м/с (не более 700pa);

◆ Влажность: среднесуточная относительная влажность составляет не более 95%; Ежемесячное значение относительной влажности составляет не более 95%;

◆ Shock -Resection: горизонтальное ускорение составляет не более 0,4 м/S2, а вертикальное ускорение составляет не более 0,15 м/с² ；;

◆ Наклон установки сайта: наклонный сайт установки American Type Compact Transformer должен быть меньше;

◆ Установка: окружающий воздух американского типового компактного трансформатора, очевидно, не загрязнен коррозионными и горючими газами, и на месте установки нет насильственной вибрации;

◆ При заказе этого продукта за пределами вышеуказанных условий вы можете договориться с нашей компанией.

◆ Американский тип компактных трансформаторных технических параметров
