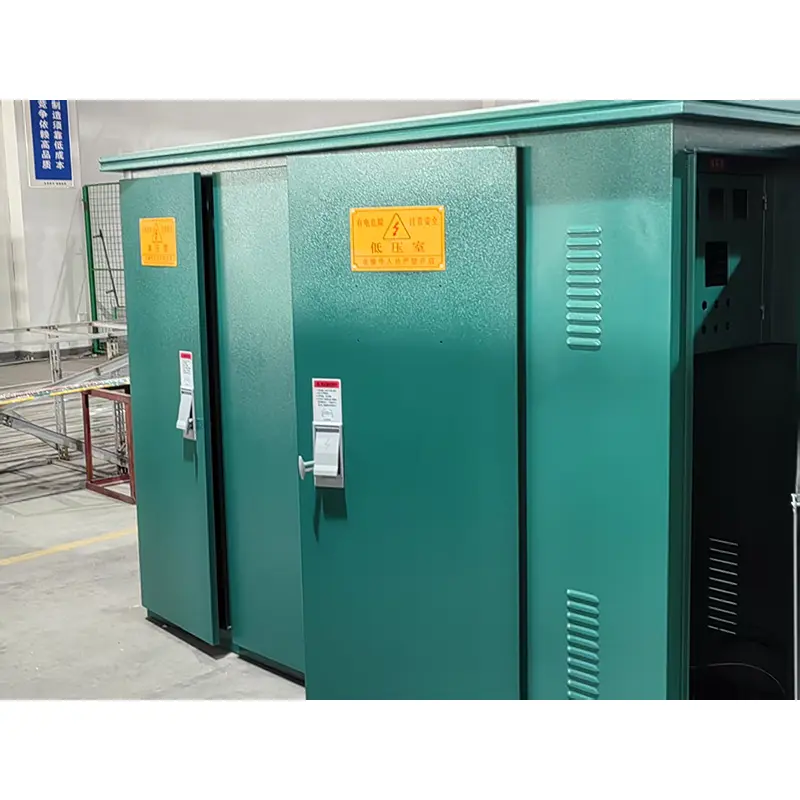

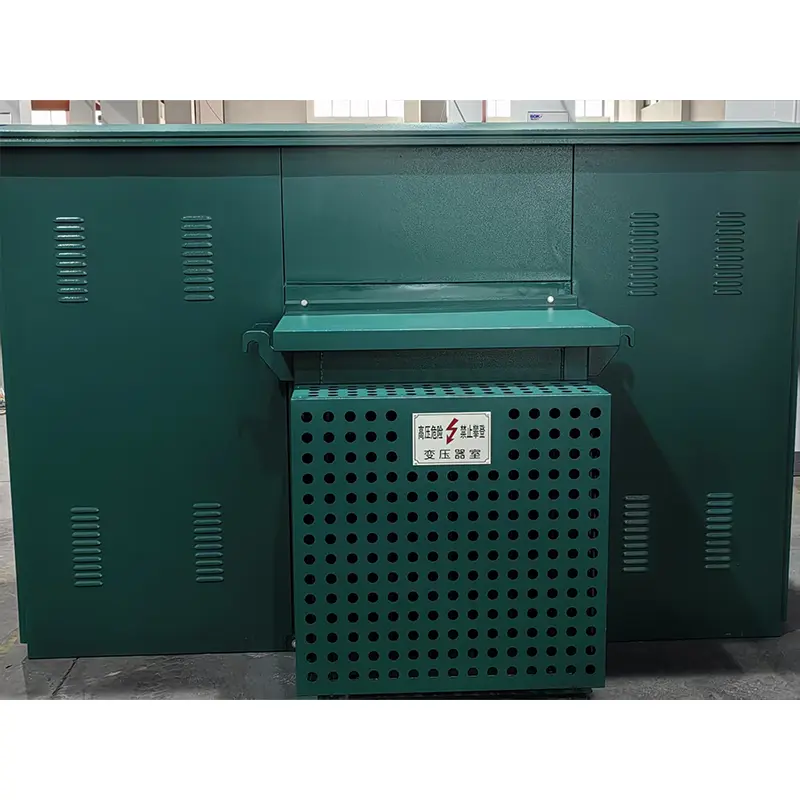

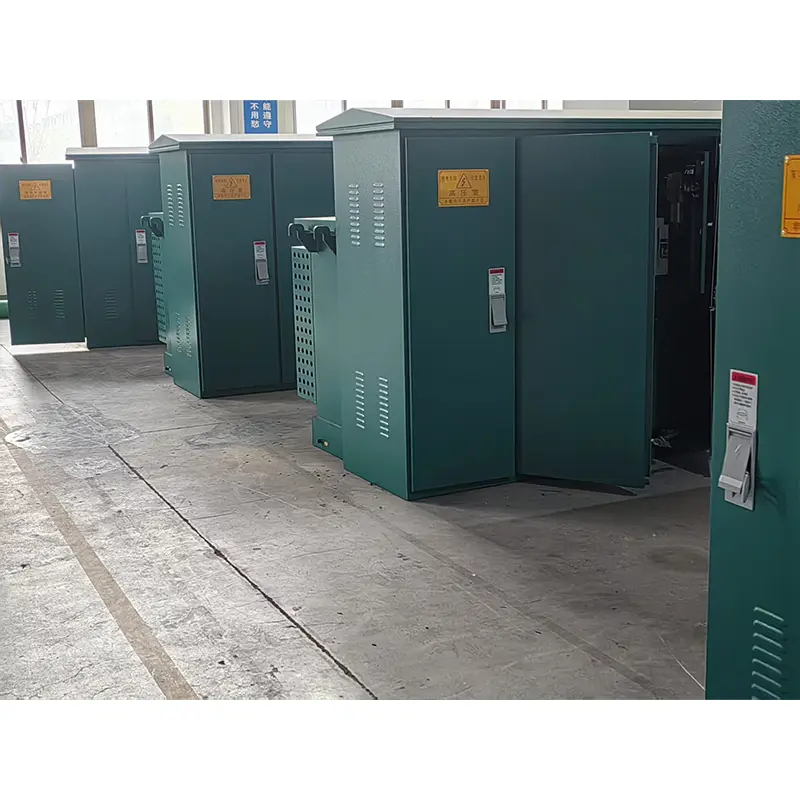

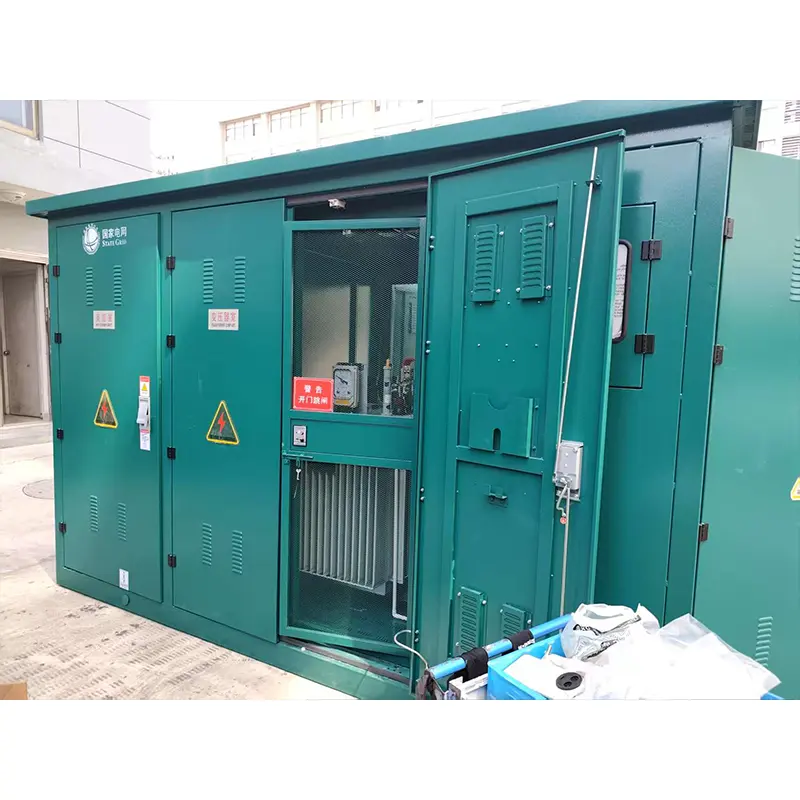

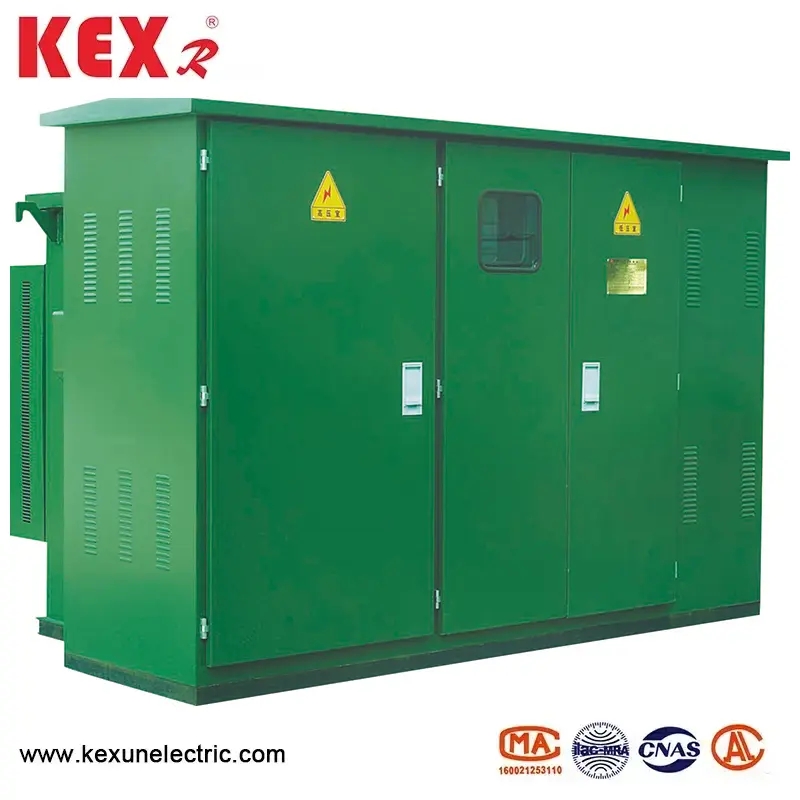

Американский тип закрытый трансформатор

Американский тип закрытый трансформатор, который производится KEXR, поставщиком оборудования для передачи и распределения электроэнергии в Китае, является общей подстанцией, которая в основном используется в системе распределения 10 кВ и имеет характеристики компактной структуры, удобной установки, высокого уровня защиты и удобного технического обслуживания.
Модель: ZBW-12
Бренд ： Kexr

Отправить запрос

Описание продукта

● Ключевые компоненты американского типа закрытого трансформатора Описание

◆ Блок высокого напряжения

Нагрузочный переключатель с нефтью: трехступенчатая (открывающаяся закрытие) механический срок службы составляет 2000 раз.

Защитный предохранитель: необязательный Bay-O-Net (двойной чувствительный предохранитель) или тип электронной оценки.

Защита от полной диапазона (перегрузка+короткая замыкания)

◆ Трансформатор

Американский тип, закрытый трансформатор, принимает американский стандартный нефтяный тип (минеральное масло или био-масла.

Подключение к обмотке: △/y (необязательно для 208y/120V или 480y/277V)

Ограничение повышения температуры: ≤ 65K (при 55 ℃ температура окружающей среды)

◆ Блок низкого напряжения

Настройка основного автоматического выключателя (в соответствии с NEMA AB1)

Стандартная филиала:

225A Главный переключатель

8-12 Road 20-100A филиала

● Американский тип закрытый трансформатор с использованием условий

◆ Температура окружающей среды: температура окружающей среды американского типа закрытого трансформатора должна быть -30 ~ 40 ℃

◆ Высота: закрытый трансформатор типа ZBW-12 должен быть установлен менее 4000 м

◆ Скорость ветра: эквивалентно 34 м/с (не более 700pa)

◆ Влажность: среднесуточная относительная влажность составляет не более 95%; Ежемесячная относительная влажность стоимость не более 95%

◆ Shock -Resection: горизонтальное ускорение составляет не более 0,4 м/с², а вертикальное ускорение не превышает 0,15 м/с/круг.

◆ Установка установки американского типа закрытого трансформатора: не более 3

◆ Установка: окружающий воздух явно не загрязнен коррозионными и горючими газами, и на месте установки нет насильственной вибрации.

◆ При заказе этого продукта за пределами вышеуказанных условий вы можете договориться с нашей компанией.

● Технические параметры Таблица закрытого трансформатора американского типа

Серийный номер	Элемент	Единица	Технические параметры
1	Оцененное напряжение	кв	10/0,4
2	Максимальное рабочее напряжение	кв	12
3	Номинальная частота	Гц	50
4	Рейтинг	КВА	150-1600
5	1 -минутная частота мощности выдерживает напряжение	кв	35
6	Молническое импульсное напряжение	кв	75
7	Метод охлаждения		Оно
8	Разрыв тока резервного предохранителя высокого напряжения	а	50
9	Разрушение тока плагина предохранителя	а	2.5
10	Температура окружающей среды	℃	-35 ~ 40
11	Допустимое повышение температуры катушки	℃	65
12	Регламент напряжения без нагрузки		± 5% или ± 2*2,5%
13	Уровень шума	дБ	50
14	IP -степень		IP43

● Определение измерения закрытого трансформатора американского типа

ZBW-12 American Type закрытые трансформаторы стандартные размеры
Емкость (KVA)	A	B	C	D	E	F	H
100 ~ 250	1900	1650	1250	650/800	600	1410/1560	1450
315	1900	1650	1350	650/800	650	1460/1610	1450
400 ~ 500	1900	1750	1450	650/800	650	1490/1640	1550
630	1900	1750	1550	650/800	700	1580/1730	1550
800	1900	1850	1550	650/800	700	1640/1790	1650
1000	1900	1850	1650	650/800	700	1640/1790	1650
