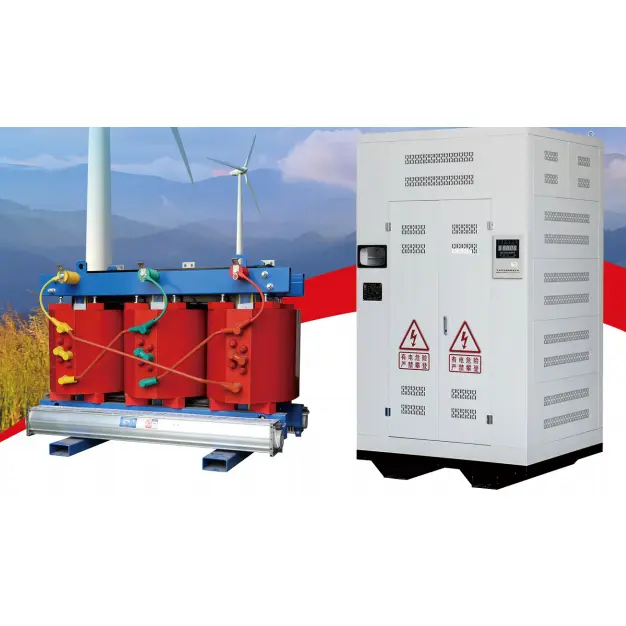

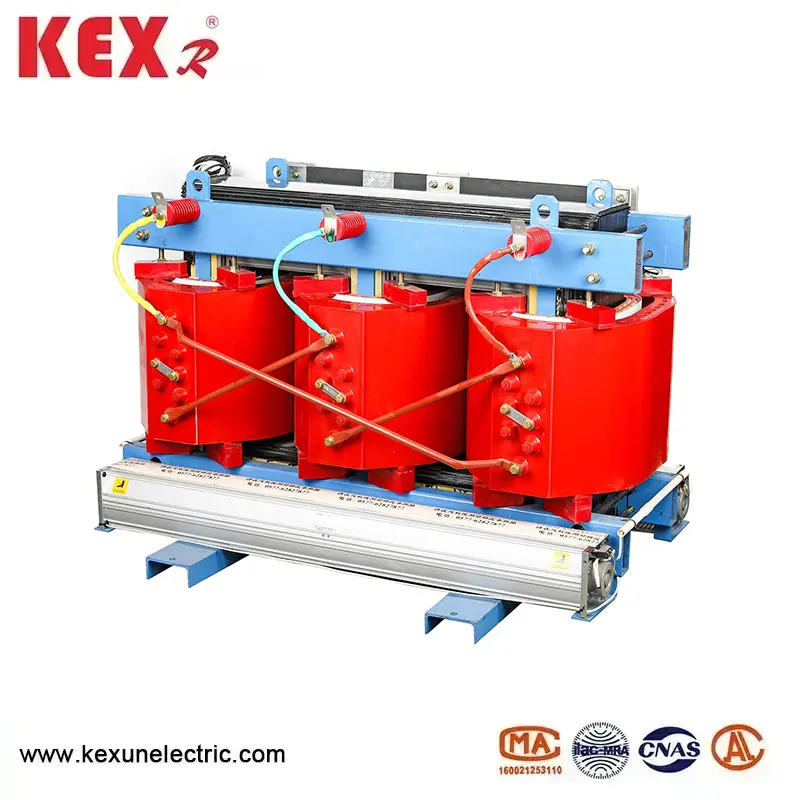

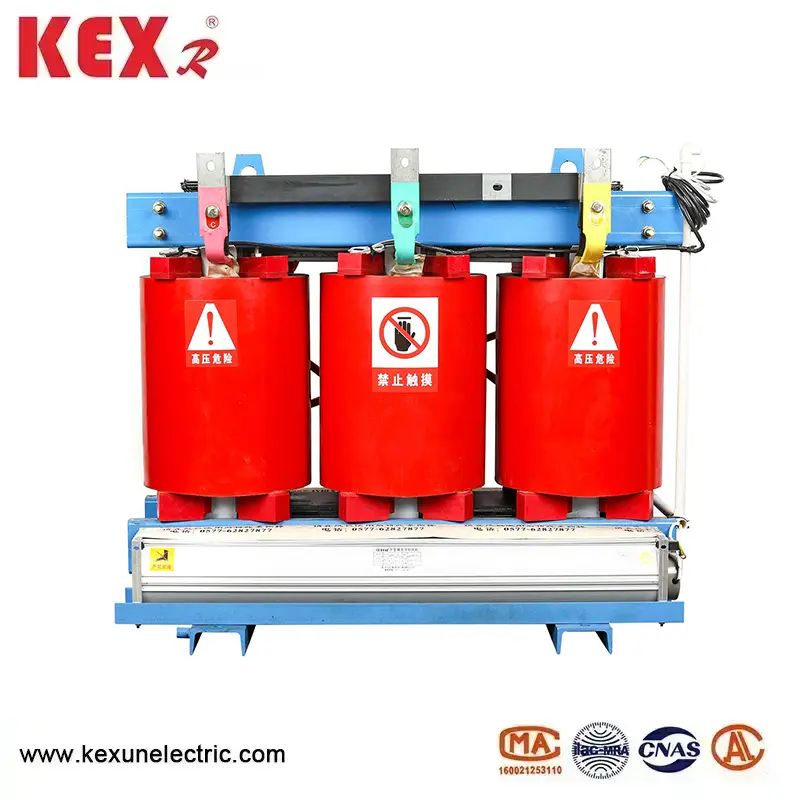

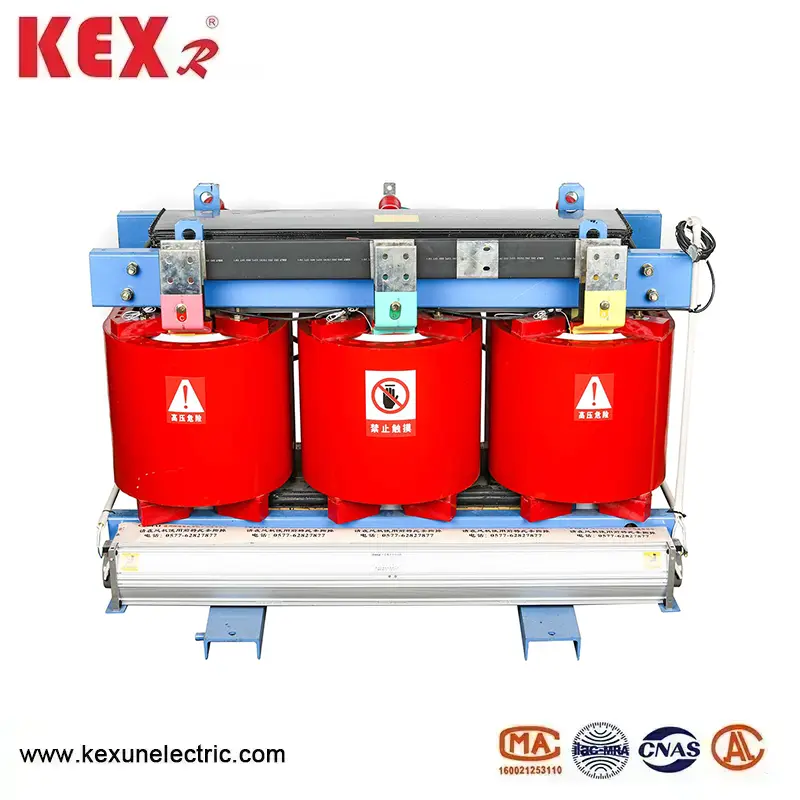

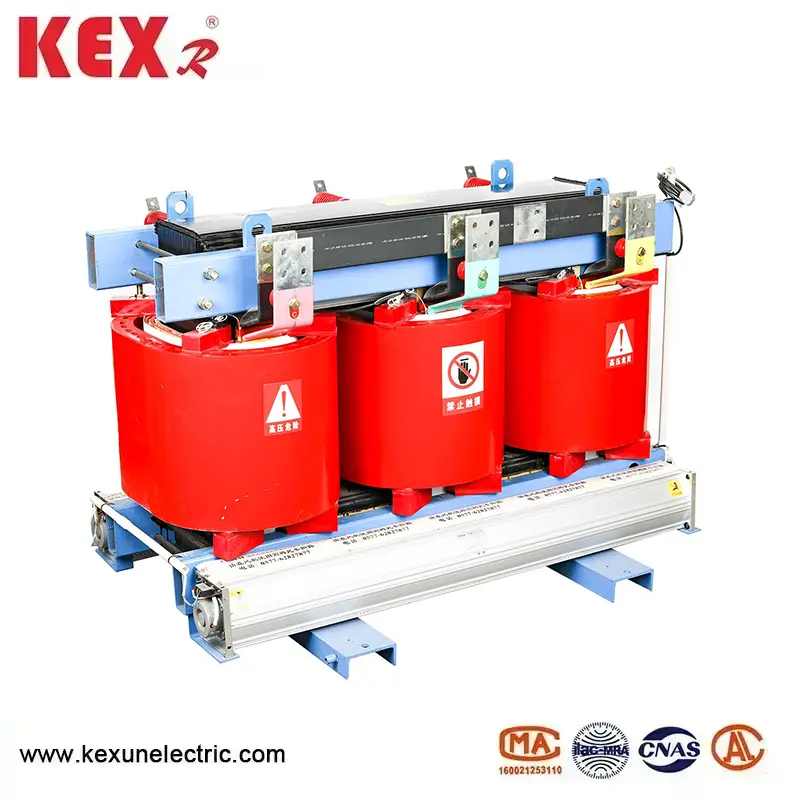

Смоловая изолированная трансформатор сухого типа

● Компоненты трансформатора с изолированным типом типа SCB10.

◆ Сердечный трансформатор с изолированным изолированным типом

Железное ядро ​​изготовлено из импортированных высококачественных силиконовых стальных листов с холодным замораживанием с полностью наклонной структурой сустава. Ядерный колонна связана с нетканой клейкой лентой F-класса, а поверхность железного ядра инкапсулируется эпоксидной смолой, чтобы уменьшить потери нагрузки, ток без нагрузки и шум железа, зажимы и крепежные элементы подвергаются специальной обработке поверхности, чтобы еще больше улучшить качество появления продукта.

◆ Низкое напряжение обмотки

Смолочная обмотка трансформатора с изолированной изолированной сухой типом применяет структуру фольги, которая решает проблему угла осевой спирали при использовании омотки проволоки, что делает повороты более сбалансированными. В то же время катушка принимает проток осевого охлаждения воздуха, повышая способность рассеивания тепла. Epoxy Leste Propreg TDMD используется между слоями обмотки, и целое вылечивается и образуется.

◆ Высокое напряжение, обмотая трансформатор SCB10 SCB10, изолированный трансформатор сухого типа

Высоковольтная обмотка представляет собой вакуумную эпоксидную смолу с наполнителями, что значительно уменьшает локальный разряд и улучшает электрическую прочность катушки. Внутренние и внешние стены обмотки подаются с помощью стекловолокновых сетчатых пластин, усиливая механическую прочность катушки и улучшая способность продукта противостоять внезапным коротким цепям, колл никогда не трескает.

◆ Процесс производства

Катушка типа SCB10, изолированного трансформатора сухого типа, намотана на мощении с высокой устойчивостью, а намотка низкого напряжения принимает структуру обмотки фольги. Когда емкость трансформатора большая, существует вентиляционный канал. После завершения обмотки вакуумная сушка выполняется, и весь процесс заливки и отверждения полностью эксплуатируется в соответствии с требованиями процесса, все процессы должны строго контролироваться и скорректироваться в соответствии с ситуацией. Процесс изготовления точных производства гарантирует, что катушка не имеет пузырьков или пустот, что приводит к высококачественной работе трансформатора.

◆ Система управления температурой и система воздушного охлаждения

Принят вентилятор охлаждения перекрестного потока, который имеет характеристики низкого шума, высокого давления воздуха и красивого внешнего вида, повышая перегрузку трансформатора с изолированным типом типа SCB10.

◆ защитить корпус и выходную шину

Защитная оболочка обеспечивает дополнительную безопасную защиту для трансформатора, с уровнями защиты IP20, LP23 и т. Д., Материал оболочки включает в себя стальную пластину с холодным, из нержавеющей стали и т. Д., Для пользователей, которые можно использовать из линий с низким напряжением, используются стандартные шины, могут использоваться как боковые, так и верхние исходящие линии, а специальные исходящие методы могут быть разработаны для пользователей.

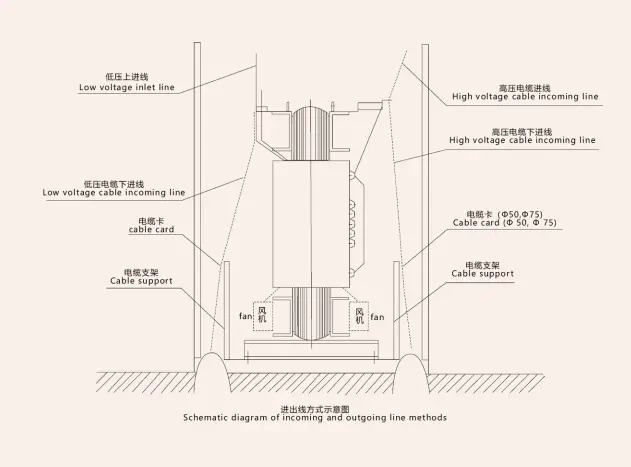

◆ Метод исходящей линии трансформатора

Обычные исходящие линии, стандартные закрытые шины и стандартные линии исходящих сторон могут быть изготовлены в соответствии с различными формами интерфейса, а специальные методы исходящих из них также могут быть разработаны в соответствии с требованиями пользователя.

◆ Связанные стандарты и параметры

GBT10228-2015.GB1094.11-2007

JBT10088-2004, GB4208-1993

Оценка высокого напряжения: 10 (11,10,5,6,6,6,3,6) кВ

Оценка низкого напряжения: 0,4 кВ

Группа соединения: Dyn11 или Yyno

Диапазон крана высокого напряжения: + 5 или + 2x2,5%

Уровень изоляции: LL75AC35/LI0AC5

Частота: 50 Гц

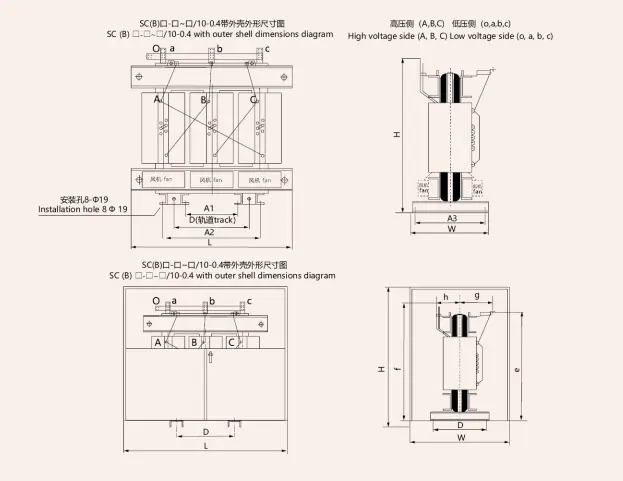

◆ Внешний вид и измерение установки трансформатора с изолированным типом типа SCB10

◆ Технические параметры 10-километрового трансформатора типа SCB10.
