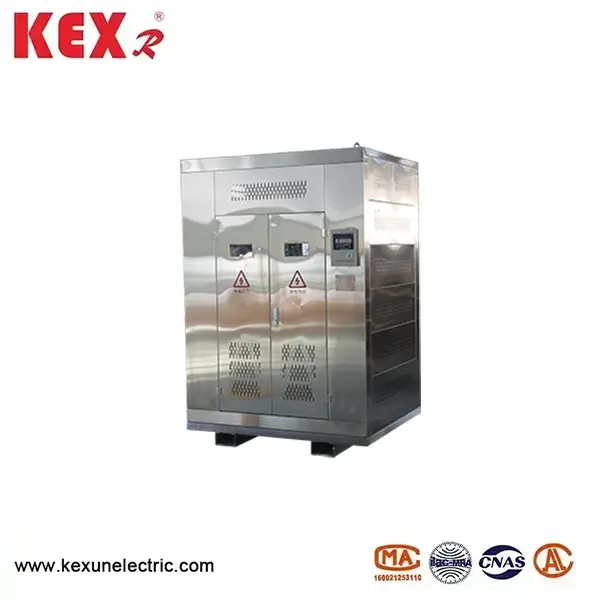

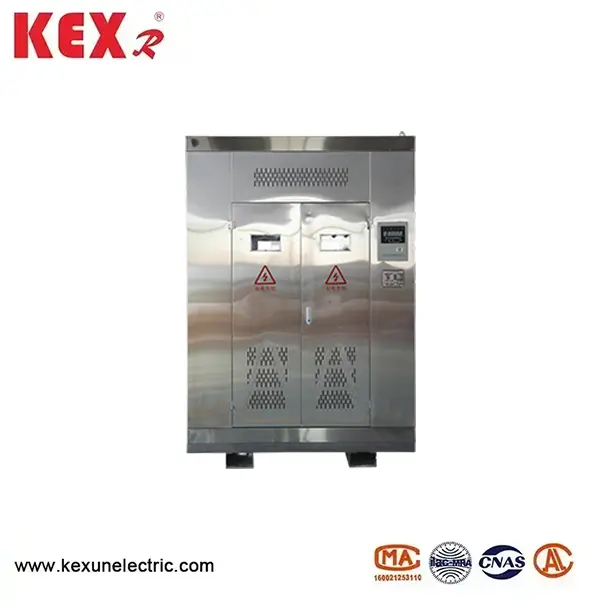

Трансформатор горнодобывающей промышленности сухого типа

● Использование условий горнодобывающего трансформатора сухого типа KSG

▶ Высота: не более 1500 м, особые обстоятельства будут объяснены отдельно;

▶ Температура окружающей среды: максимальная температура+40 "C, максимальная средняя средняя средняя температура+25 *c, минимальная температура -20 *c

▶ Относительная влажность воздуха не превышает 95% (при+25 ° C);

▶ В газовой или паровой среде, которая не повреждает изоляцию;

▶ Установлен в подземных шахтах, где есть угольная пыль и газ, но нет опасности взрыва;

▶ Форма волны напряжения питания является приблизительно синусоидальной волной;

● KSG Dry-Type Mining Transformer соответствует стандартам ниже

ГБ/T12173-2008 Общее электрическое утилизация для добычи

GB1094.11-2007 Dry Type Power Transformers

ГБ/T10228-2015 Технические параметры и требования к трансформаторам силовых типов сухого типа

ГБ/T3955-2006 Генеральная электростанция

GB4208-2008 Уровень защиты оболочки

ГБ/T17211-1998 Руководство по загрузке для сухого типа трансформаторы питания

GB3836.1-2010 Электрическое оборудование для взрывной газовой среды Часть 1: Общие требования

GB3836.2-2010 Электрическое оборудование для взрывной газовой атмосферы Часть 2: Взрывное доказательство типа «D Design, производство и проверка соответствующих стандартов, таких как GB1094.1-2013 Силовые трансформаторы Часть 1 Общие положения.

● Характеристики горнодобывающих трансформаторов сухого типа KSG

KSG Mining General Transformers обладает сильной влажной способностью, хорошей защитой от огня и изоляционными материалами с автоматическими характеристиками погашения, они не производят вредные газы при столкновении с источником пожара, не загрязняют окружающую среду и их легко поддерживать.

Высоковольтная катушка трансформатора сухого типа добычи изготовлена ​​из высококачественной проволочной обмотки, а обмотка отличается высококачественной эпоксидной смолой под вакуумом. Катушка с низким напряжением изготовлена ​​из обмотки фольги и намоткой на обмотке изоляционного слоя. Железное ядро ​​принимает высококачественную силиконовую стальную сталь с высокой магнитной проводимостью с небольшим расширением гистерезиса из той же партии. Принять эпоксидное клейкое покрытие для герметизации и предотвращения коррозии. Перегрузка трансформатора сухого типа с добычей: в условиях естественного охлаждения (AN) способность перегружать разрешена соответствовать требованиям в следующей таблице (температура окружающей среды 20 ° C):

Система управления температурой для трансформатора добычи сухого типа KSG состоит из контроллера температуры и элемента измерения температуры, установленного в верхней части обмотки низкого напряжения, которая является самой горячей точкой продукта. 1T реализует контроль температуры трансформатора и отображает температуру горячей точки обмотков A, B и C во время работы трансформатора. Если температура обмотки трансформатора слишком высока из -за работы перегрузки или неисправности, контроллер температуры выпустит тревогу и отключение, а система управления температурой будет иметь пассивные контакты для тревоги и отключения. При использовании принудительного воздушного охлаждения контроллер температуры определяет вход или переключение сертификации системы охлаждения вентилятора на основе температуры обмотки. Интерфейс связи RS485 также можно установить для удаленного управления. Обсадка продукта имеет уровень защиты P21 или выше

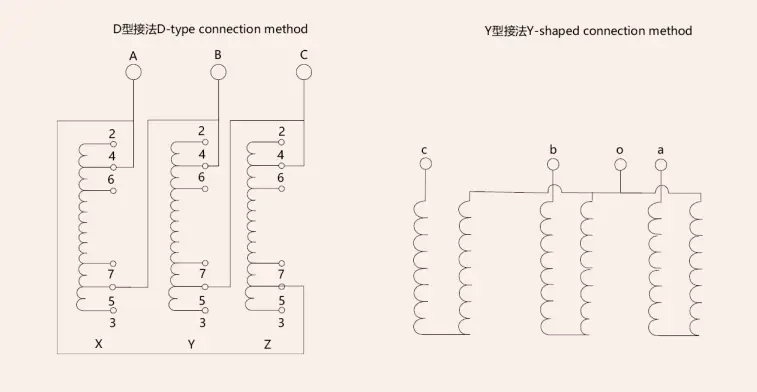

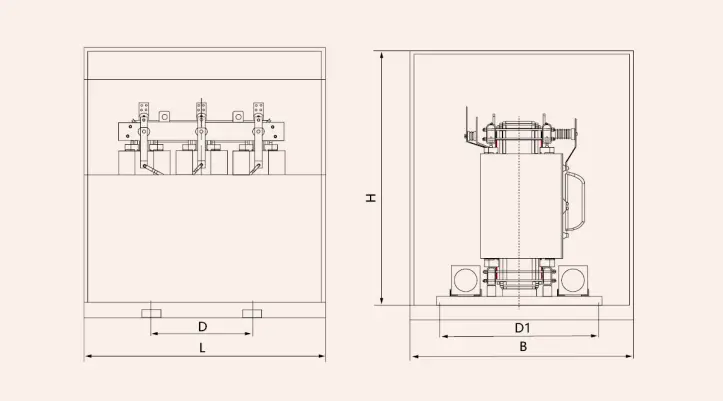

● Схематическая диаграмма и размеры установки трансформатора горнодобывающего трансформатора KSG Dry-Type

◆ Технические параметры горнодобывающего трансформатора сухого типа KSG
