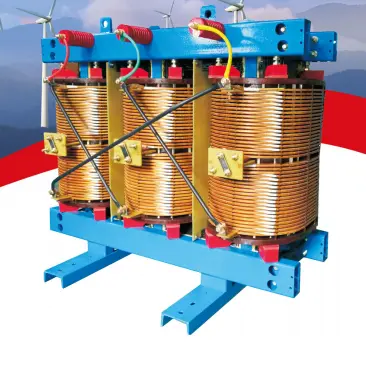

Экологически чистый трансформатор сухого типа

◆ Ядро трансформатора сухого типа, удобного для окружающей среды SGB10

Железное ядро ​​изготовлено из импортированного зернового высококачественного высокого магнитного проводимости кремниевых стальных листов, сложенных вместе. Полная наклонная структура сустава 45 ° применяет упругих фиксационных устройств между обмоткой и железным сердечником, которое позволяет трансформатору иметь низкую потерю и шум без нагрузки. Поверхность железного ядра обрабатывается специальной технологией, что не только уменьшает шум трансформатора, но и преодолевает в верхнем ядра от ржавого ядра. весь. Обмотка фиксируется эластичными прокладками, а буферизационная структура может снизить уровень вибрации и шум обмотки.

◆ Высокие и низкие катушки

Катушки высокого и низкого напряжения изготовлены из изоляционного материала NOMEX и неоднократно пропитываются пропитанной краской без растворителя с использованием оборудования для подчеркивания вакуума VPL, а затем выпекаются и вылечены при высоких температурах несколько раз. Высоковольтная катушка принимает непрерывную структуру с высокой механической прочностью и хорошими условиями рассеивания тепла, избегая недостатков высокого напряжения межслогого, плохой способности рассеивания тепла, легкого термоустюма и низкой механической прочности многочисленных цилиндрических цилиндрических катушек, тем самым улучшая надежность работы продукта; Низковольтная катушка принимает фольгу или продольную спиральную структуру дыхательных путей. Пропитанная катушка обладает превосходной устойчивостью к влаге и может выдерживать воздействие более эффективно, у нее нет трещин или частичных разрядов, и его легко высохнуть, разложить и перерабатывать после срока службы, защищая окружающую среду.

◆ оболочка

При необходимости, Kexun Electric может предоставлять оболочки с уровнями защиты IP20 или IP23.

◆ Перегрев защиты

Чтобы принять защитные меры против перегрева катушки, трансформатор сухого типа типа SGB10 и выше, а выше оснащен устройством защиты от дисплея. В этом устройстве используются элементы температуры, встроенные в обмотку низкого напряжения в качестве источника сигнала для цифрового дисплея. Когда температура внутри низковольтного обмотки изменяется, инструмент цифрового дисплея, определяющий температуру, отображает новое значение температуры и выполняет функции управления и сигнализации на основе этого значения температуры для защиты трансформатора.

◆ Перегрузку

Трансформатор SGB10, удобный для окружающей среды, трансформатор сухого типа применяет новую структуру, новые материалы и новые процессы, с хорошими условиями рассеивания тепла, длительным термическим сроком службы и чрезвычайно сильной перегрузкой, он может работать безопасно и надежно в течение длительного времени при перегрузке в 120%. В старой среде 23 нет необходимости в охлаждении вентилятора, и оно все еще может работать при полной нагрузке в течение длительного времени.

◆ Безопасность

The SGB10 type Environment-friendly Dry-type Transformer is the highest safety performance dry-type transformer available today, All insulation materials are noncombustible, self extinguishing, non-toxic, and contain less than 10% of flammable substances compared to epoxy cast products.They burn for a long time at a high temperature of 800 'c without producing toxic smoke, thus overcoming the defect of toxic gases produced during the combustion of эпоксидные актеры трансформеров. Новый продукт SG (B) 10 демонстрирует превосходную производительность в применениях с высокими требованиями безопасности, влажными и горячими условиями и плохой вентиляцией, такой как энергетика, метро, ​​судно, химическое вещество и металлургические отрасли.

◆ Отличная устойчивость к влаге

NOMEX «Система изоляции типа SGB10, благоприятный для окружающей среды, способный противостоять влажности. Обожжение передового оборудования VPL и вакуумной технологии.

◆ меньший объем и более легкий вес

В качестве основного изоляционного материала используется трансформатор Dupont Nomex@ Paper типа SGB10 и использует его в качестве гибридной изоляционной системы в самой горячей точке трансформатора, уменьшая его размер и вес по сравнению с литой эпоксидной смолы в трансформаторах той же способности.

◆ Охрана окружающей среды

Трансформатор сухого типа типа SGB10 может быть разложен и переработан после срока службы, преодолевая дефект эпоксидных смол, лишенных трансформаторов сухого типа, которые нельзя разложить, и загрязнять краску для окружающей среды до затвердевания и слияния смолы и стекловолокна в целом после срока службы.

◆ Ведущий провод

Выходная выходная терминала фиксируется в верхней части обмотки, а кран расположен в середине обмотки. В случае отключения питания крана изменяется через соединительную часть для регулировки выходного напряжения. Низковольтный исходящий клемма представляет собой проводящую полоску типа пластины, которая надежно подключена к исходящей полосе через болты.

◆ Соответствующие стандарты

GB1094.11-2007 "Трансформаторы сухого типа"

GB/T10228-1997 "Технические параметры и

Требования к трансформаторам силовых трансформаторов сухого типа "

GB/T17211-1998 «Руководство по нагрузке для трансформаторов сухого типа»

JB/T10088-2004 «Уровень звука 6-220 кВ трансформеров питания»

GB4208-1993 «Степени защиты, предоставленные корпусами (код LP)»

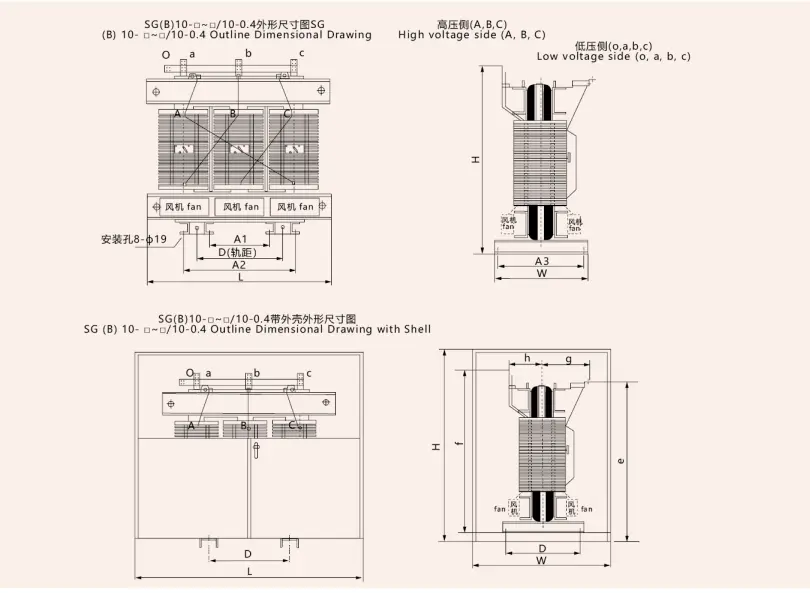

◆ Размеры внешнего вида и установки трансформатора сухого типа типа SGB10

◆ Технические параметры 10-километрового трансформатора типа SGB10 типа SGB10
