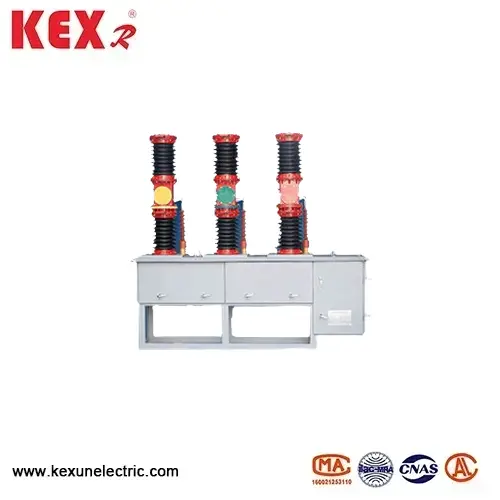

ZW7A Outdoor Высоковольтный вакуумный прерыватель переменного тока

Высоковольтный вакуумный прерыватель AC ZW7A, произведенный KEXR, производителем в Китае, представляет собой наружный высоковольтный прерыватель, подходящий для класса напряжения 40,5 кВ, который в основном используется для подстанции исходящей линии подстанции, распределения энергии промышленных и монтинговых предприятий и новой системы производства энергии, и обладает характерными характеристиками высокой промышленной способности, бесплатной и интеллектуальной и интеллектуальной среды.
Модель: ZW7A-40.5
Бренд ： Kexr

Отправить запрос

Описание продукта

● ZW7A Outdoor Высоковольтный вакуумный прерыватель переменного тока Особенности прерывания переменного тока.

◆ Проект высокого напряжения

Оцененное напряжение высоковольтного вакуумного прерывателя вакуумного прерывателя ZW7A составляет 40,5 кВ, что подходит для энергосистемы 35 кВ (например, ветроэнергетическая мощность и фотоэлектрические усилительные станции). Вакуумная дуговая технология, без масла, без SF, защита окружающей среды и обслуживания.

◆ полностью запечатанная конструкция на открытом воздухе

Наружный высоковольтный вакуумный прерыватель AC ZW7A принимает силиконовый резиновый рукав, ультрафиолетовый, устойчивый к ультрафиолетовому, анти-плавучий, защитный IP67 (пылепроницаемый и водонепроницаемый). Твердый герметичный полюс (необязательно): эпоксидная смола выливается для повышения изоляции, которая подходит для высокой влажности и областей солевого тумана.

◆ Интеллектуальный контроль (необязательно)

Устройство защиты на основе микрокомпьютера: оно поддерживает перегрузку, быстрый разрыв и нулевую защиту последовательности. Автоматическое отключение (регулируемое на 1 ~ 3 раза) для повышения надежности источника питания. Интерфейс связи: ZW7A Outdoor Высоковольтный вакуумный прерыватель переменного тока 4G/GPRS и RS485 и подключение к системе SCADA.

◆ Механизм эксплуатации высокой надежности

Механизм хранения энергии пружины (электрический+ручная эксплуатация):

Хранение электрической энергии: DC220V/AC220V. Ручной выпуск тормоза: механическая отключение в случае чрезвычайной ситуации. Механическая жизнь: ≥10 000 раз, электрическая жизнь ≥5000 раз (номинальный ток)

● Типичные сценарии применения ZW7A Outdoor Высоковольтный прерыватель вакуума переменного тока

◆ 35-километровый подстанция: ZW7A Outdoor Высоковольтный вакуумный прерыватель переменного тока подходит для выключателя исходящего цепи и защиты секционного раздела.

◆ Новая энергосберегающая энергия: подключенные к сети переключатели ветроэнергетики и фотоэлектрических усилителей.

◆ Промышленные и горнодобывающие предприятия: защита больших высоковольтных двигателей и трансформаторов.

◆ Железнодорожный питание: 35 -килограммовая система распределения электрифицированной железной дороги.

● Технические параметры высоковольтного вакуумного прерывателя вакуума ZW7A.

Число	Элемент		Единица	Данные
1	Оцененное напряжение		Кв	40.5
2	Номинальная частота		Гц	1250，1600,2000
3	Рейтинг тока		A	20，25,31,5
4	Оцененный короткий ток разрыва		А	50,63,80
5	Оценка выдержанного тока (пик)			20，25,31,5
6	Оценка краткосрочного выдержанного тока			31.5
7	Номинальный ток закрытия короткого замыкания			80
8	Оценка эксплуатационная последовательность			O-0,3S-CO-180S-CO
9	Механическая жизнь		Время	10000
10	Оценка короткого замыкания.		Время	20
11	1 -минутная рабочая частота выдерживающая напряжение	(влажная) фаза до фазы/земли	Кв	80
11	1 -минутная рабочая частота выдерживающая напряжение	(сухой) фаза до фазы/земли	Кв	95
12	Импульс освещения выдержал фазу напряжения на фазу/землю		Кв	180
13	Допустимая толщина износа динамических и статических контактов		мм	3
14	Вес нетто		кг	Около 600
15	Контактное расстояние		мм	22 ± 2
16	Контактный ход контакта		мм	4 ± 1
17	Средняя скорость открытия		РС	1,3 ~ 1,8
18	Средняя скорость закрытия		РС	1,0 ~ 1,7
19	Свяжитесь с закрытием времени отскока		РС	≤3
20	Синхронизация трехфазного открытия и закрытия		РС	≤3
21	Сопротивление основного цепи		малыш	≤100
22	Время закрытия		РС	≤150
23	Время открытия		РС	≤60
