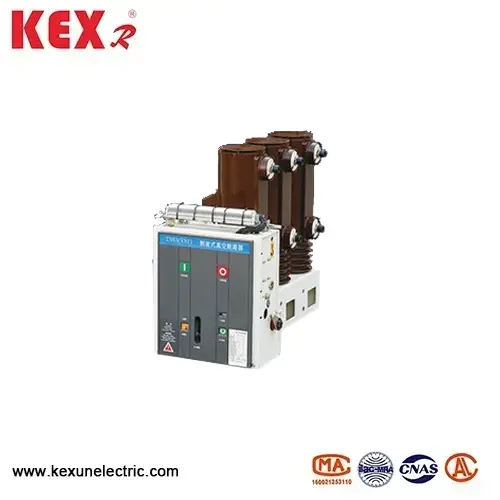

Боковой крытый вакуумный прерыватель высокого напряжения

● Основные особенности бокового вакуумного прерывателя вакуума в помещении типа Zn63-12

◆ Структурный дизайн

▶ Установка с боковой установкой: боковой крытый вакуумный прерыватель высокого напряжения обычно закреплен на боковой стенке распределительного устройства, сберегательное пространство, подходящее для компактного крытого распределительного устройства (например, Kyn28a-12 Centre).

▶ Модульная конструкция: вакуумный прерыватель, эксплуатационный механизм и изоляционные детали являются модульными, что удобно для технического обслуживания.

◆ Технология погашения дуги: Внутренний вакуумный прерыватель вакуумного прерывателя в помещении принимает вакуумный прерыватель, который обладает сильной способностью к разрыву, длительным срокам обслуживания и отсутствию загрязнения и подходит для частой работы (например, переключение банка конденсаторов).

◆ Рабочий механизм механизм хранения энергии пружины: он может работать вручную или электрически (стандартный электрический, ручной), а индикация хранения энергии ясна. Механическая жизнь может достигать более 10 000 раз, а срок службы электричества составляет около 10 000 ~ 20 000 раз (в зависимости от типа нагрузки).

◆ Безопасность и защита: боковой внутренний вакуумный прерыватель высокого напряжения обладает отличной изоляцией в соответствии с уровнем защиты IP2x, чтобы предотвратить вторжение иностранных тел. Иметь устройства взаимодействия антимизоперации (такие как открытие и закрытие блокировки и заземляющего переключателя).

● Типичные сценарии применения боко установленного внутреннего вакуумного прерывателя высокого напряжения

▶ Подстанция: входящая и исходящая защита линии системы распределения 12 кВ.

▶ Потребление промышленной энергии: моторная защита в металлургии, химической промышленности и других областях.

▶ Новая энергия: высоковольтный боковой переключатель фотоэлектрического трансформатора питания и ветровой питания.

▶ Частые случаи работы: такие как переключение банков конденсаторов (необходимо выбрать специальные модели).

● Zn63-12 типа боковой установленное в помещении.

▶ Диапазон температуры окружающей среды: температура, установленная на боковой стороне, прерыватель вакуума высокого напряжения должен составлять -15 ~ 40 ℃

▶ Высота: боковой внутренний вакуумный выключатель высокого напряжения должен быть установлен менее 1000 метров.

▶ Относительная влажность. Средние ежедневные составляет не более 95%, среднемесячный средний не превышает 90%, средневз суточное давление насыщенного пара не превышает 2,2 × 10-3 МПа, а ежемесячное среднее составляет не более 1,8 × 10-3 МПа.

▶ Интенсивность землетрясения: менее 8 градусов

▶ Места без пожара, взрыва, серьезного загрязнения, химической коррозии и тяжелой вибрации.

● Технические параметры побочного прерывателя вакуумного прерывателя высокого напряжения типа Zn63-12
