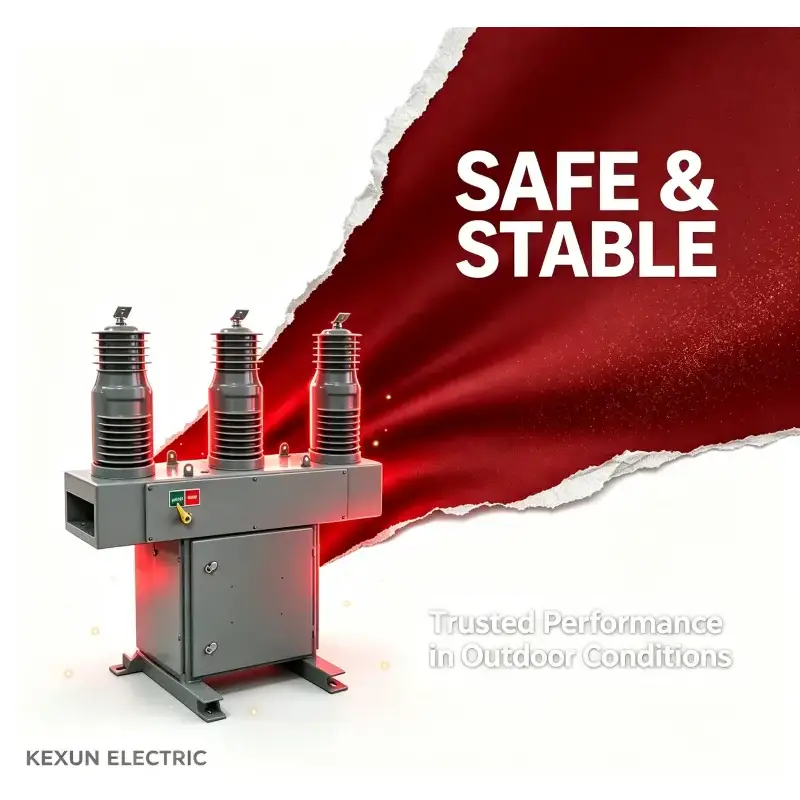

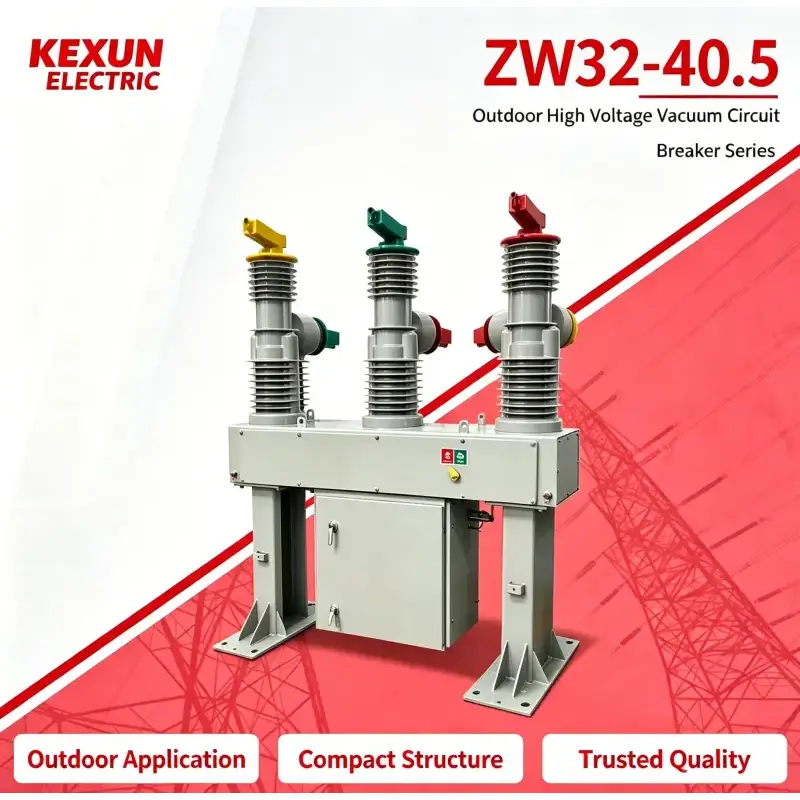

Трехполюсный открытый Hv Vcb

Тип ZW7-40.5 Трехполюсный наружный высоковольтный преобразователь напряжения Характеристики продукта

Чрезвычайно высокая надежность

Полностью не требует обслуживания в течение всего срока службы.

Имеет высокую механическую и электрическую долговечность.

Вся машина имеет небольшой размер, легкий вес и проста в установке.

1.1 Условия использования трехполюсного наружного высоковольтного напряжения типа ZW7-40.5

¨ Температура окружающей среды: -30℃～60℃;

¨ Высота: менее 3000 м;

¨ Скорость ветра: ≤34 м/с;

¨ Вибрацию или движение грунта снаружи распределительного устройства и оборудования управления можно игнорировать.；

¨ Уровень загрязнения: Ⅳ；

¨ Температура хранения: -40℃～85℃。

1.2 Технические параметры типа ZW7-40.5 Трехполюсный наружный высоковольтный трансформатор напряжения

Основные технические параметры выключателя

Основной механический параметр автоматического выключателя

Конструкция и принцип работы автоматического выключателя

ZW7-40.5 Трехполюсный наружный высоковольтный преобразователь напряжения в основном состоит из встроенного магнитного полюса, трансформатора тока, рабочего механизма и коробки. Этот тип автоматического выключателя миниатюрен, а его корпус изготовлен из коробки из высококачественной нержавеющей стали. Трансформатор тока может быть выбран в соответствии с потребностями пользователя.

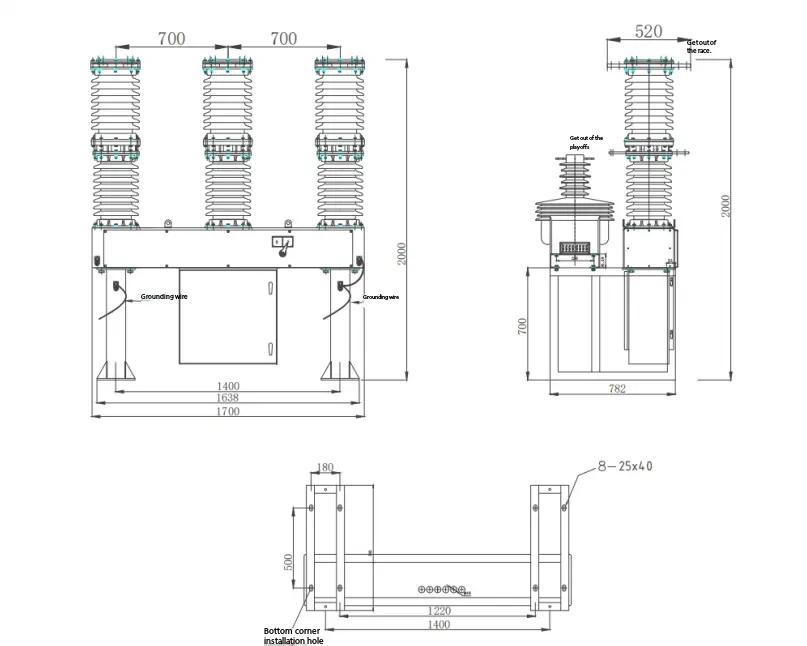

Габаритный чертеж ZW7-40.5/автоматического выключателя

ZW7-40.5 Трехполюсный наружный высоковольтный распределительный шкаф и его интеллектуальная комбинация управления. Включение-выключение переключателя может быть реализовано локально, а также им можно управлять удаленно через интерфейс связи. Другая информация о выключателе также может передаваться в центр управления, а канал связи может быть кабельным, оптоволоконным, GPRS/CDMA, GSM и т. д.

Принцип работы автоматического выключателя

3.1 Принцип гашения дуги:

ZW7-40.5 Трехполюсный наружный высоковольтный преобразователь частоты использует вакуумный прерыватель, а вакуум используется в качестве дугогасительной и изолирующей среды, которая имеет чрезвычайно высокую степень вакуума. При отключении подвижного и статического контактов электричеством под действием приводного механизма между контактами возникает вакуумная дуга. В то же время, благодаря особой структуре контактов, в зазоре между контактами также будет генерироваться соответствующее продольное магнитное поле, что будет способствовать тому, что вакуумная дуга останется диффузной и равномерно распределит дугу по поверхности контакта для горения, чтобы поддерживать низкое напряжение дуги. Когда ток естественным образом пересекает ноль, остаточные ионы, электроны и пары металла могут объединяться или конденсироваться на контактной поверхности и экране в течение микросекундного порядка времени. Поскольку для управления вакуумной дугой используется продольное магнитное поле, вакуумный выключатель обладает сильной и стабильной способностью отключать ток.

3.2 Накопление электрической энергии: двигатель воздействует на выходной крутящий момент на шестерню механизма и передает его на большую звездочку на шпинделе, тем самым приводя кривошип во вращение и заставляя закрывающую пружину накапливать энергию. Когда винт на шатуне нажимает на переключатель хода, питание двигателя отключается, и накопление энергии пружины завершается.

3.3 Ручное накопление энергии: выходной вал этого вращающегося механизма передает крутящий момент на большую шестерню, которая полностью находится в зацеплении с малой шестерней через шестерню на выходном валу, тем самым приводя кривошип во вращение, так что закрывающая пружина может накапливать энергию.

3.4O работа замыкающего электромагнита: после того, как механизм получает сигнал закрытия, подвижный железный сердечник замыкающего электромагнита перемещается вверх, толкая рычаг замыкания, чтобы он переместился вверх, так что закрывающая полуось вращается против часовой стрелки. Освободите ограничитель закрывающей защелки. В то же время закрывающая защелка вращается против часовой стрелки под давлением ролика, освобождая накопитель энергии. Кулачок на главном валу создает ударную силу за счет силы сжатия замыкающей пружины и воздействует на коромысло на валу ручного накопления энергии (то есть на выходном валу), который через шатун передается на переключатель, завершая таким образом операцию замыкания.

3.5 Ручное управление: Когда вилка переключения, установленная на замыкающей полуоси, вращается против часовой стрелки, она заставляет замыкающую полуось вращаться против часовой стрелки. Чтобы произвести тот же эффект, что и при закрывании электромагнита.

3.6 Операция повторного включения: после того, как механизм высвобождает энергию пружины накопления энергии, он завершает операцию закрытия. В закрытом состоянии механизм снова выполняет операцию накопления энергии. После завершения операции накопления энергии механизм находится в закрытом состоянии накопления энергии, и как только получен правильный сигнал, механизм может реализовать операцию автоматического повторного включения.。

3.7 Работа электромагнита отпускания тормоза: после того, как механизм получает сигнал отпускания тормоза, подвижный сердечник электромагнита отпускания тормоза перемещается вверх, толкая рычаг отпускания тормоза для перемещения вверх, так что ось отпускания тормоза вращается против часовой стрелки. Освободите фиксатор защелки отпускания тормоза. При этом защелка отпускания тормоза под давлением ролика поворачивается против часовой стрелки, а коромысло поворачивается против часовой стрелки за счет тяги некоторых тормозных пружин в выключателе, завершая таким образом операцию отпускания тормоза.

3.8 Ручное управление: Когда вилка, установленная на полуоси тормоза, вращается против часовой стрелки, она приводит во вращение тормозную полуось против часовой стрелки, оказывая таким образом тот же эффект, что и работа тормозного электромагнита. 3.8 Ручное управление: Когда вилка, установленная на полуоси тормоза, вращается против часовой стрелки, она приводит во вращение тормозную полуось против часовой стрелки, создавая таким образом тот же эффект, что и работа тормозного электромагнита.

3.9 Операция отключения по сверхтоку: когда катушка максимального тока в отключении по току проходит через указанный ток отключения, срабатывает электромагнит, и толкатель толкает рычаг отключения. Заставьте полуось вращаться против часовой стрелки, ослабьте фиксатор тормозной защелки, производя таким образом тот же эффект, что и работа тормозного электромагнита, и завершите операцию отключения автоматического выключателя по сверхтоку.

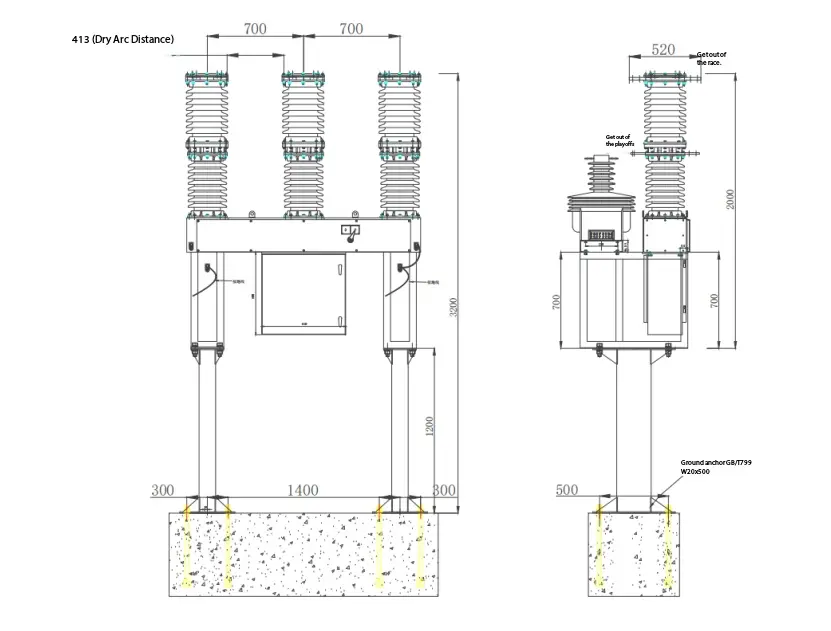

Трехполюсный наружный высоковольтный преобразователь напряжения Схема установки
