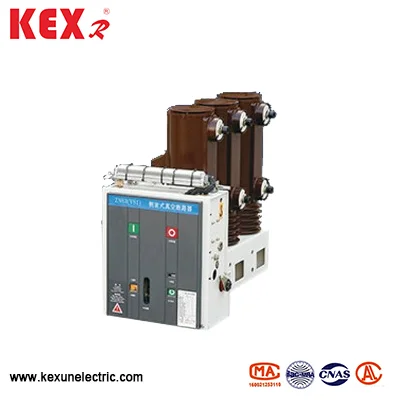

Внутренний выключатель вакуумной цепи высокого напряжения в помещении
Внутренний выключатель высокого напряжения в помещении, созданный в помещении, продуцируемый китайским заводом Kexun, в основном используется для цепей защиты и управления. Он подходит для мест с номинальным напряжением 12 кВ и частотой 50 Гц, где требуется частая работа или прерывание тока схемы. Он может быть установлен в фиксированном распределительном устройстве или используется в одиночку.
Модель: VS1
Бренд ： Kexr
Модель: VS1
Бренд ： Kexr
● Структурные характеристики выключателя вакуумной цепи высокого напряжения в помещении
▶ Боковой механизм работы
▶ Изолированный полюс эпоксидной смолы
▶ Бесплатная пружинная операционная система
▶ Передняя/задняя кабельная терминация
● Спокойный выключатель вакуумной цепи высокого напряжения в помещении с использованием условий с использованием условий
▶ Диапазон температуры окружающей среды: температура, установленная на боковой стороне, выключатель вакуумного цепи высокого напряжения должен составлять -15 ~ 40 ℃
▶ Высота: боковой внутренний вакуумный выключатель высокого напряжения должен быть установлен менее 1000 метров.
▶ Относительная влажность. Средние ежедневные составляет не более 95%, среднемесячный средний не превышает 90%, средневз суточное давление насыщенного пара не превышает 2,2 × 10-3 МПа, а ежемесячное среднее составляет не более 1,8 × 10-3 МПа.
▶ Интенсивность землетрясения: менее 8 градусов
▶ Места без пожара, взрыва, серьезного загрязнения, химической коррозии и тяжелой вибрации.
● Технические параметры побочного выключателя вакуумной цепи высокого напряжения в помещении
|
Элемент |
Единица |
Данные |
||||
|
Оцененное напряжение |
Кв |
12 |
||||
|
Рейтинг тока |
A |
630 ~ 1250 |
1250 |
1250 |
||
|
Оцененный ток разрыва короткого замыкания |
А |
20 |
25 |
31.5 |
||
|
Номинальный ток закрытия короткого замыкания |
А |
50 |
63 |
80 |
||
|
Оцененный пик выдержанный ток |
А |
50 |
63 |
80 |
||
|
4S короткий замыкание выдерживает ток (пик) |
А |
20 |
25 |
31.5 |
||
|
Рейтинг изолята |
Работает против напряжения |
Кв |
42 (48) |
|||
|
Воздействие выдерживает напряжение |
75 (85) |
|||||
|
Оценка эксплуатационная последовательность |
|
Break-0.3s-Close-180S-Close |
||||
|
Механическая жизнь |
Время |
10000 |
||||
|
Номинальное прерывание тока короткого замыкания |
Время |
50 |
||||
|
Номинальное открытие операционного механизма (DC) |
V |
110,220 |
||||
|
Контактная терминальная расстояние |
мм |
11 ± 1 |
||||
|
Overtravel (длина сжатия контактной пружины) |
мм |
35 ± 0,5 |
||||
|
Трехфазное разделение и время отскока |
РС |
≤2 |
||||
|
Свяжитесь с закрытием времени отскока |
РС |
≤2 |
||||
|
Средняя скорость открытия |
РС |
1,1 ± 0,2 |
||||
|
Средняя скорость закрытия |
РС |
0,6 ± 0,2 |
||||
|
Время открытия |
Максимальное рабочее напряжение |
s |
≤0,05 |
|||
|
Мин работы рабочего напряжения |
≤0,08 |
|||||
|
Время закрытия |
s |
0.1 |
||||
|
Допустимая толщина накопления износа динамических и статических контактов |
мм |
3 |
||||
Горячие Теги: Внутренний выключатель вакуумной цепи высокого напряжения в помещении
