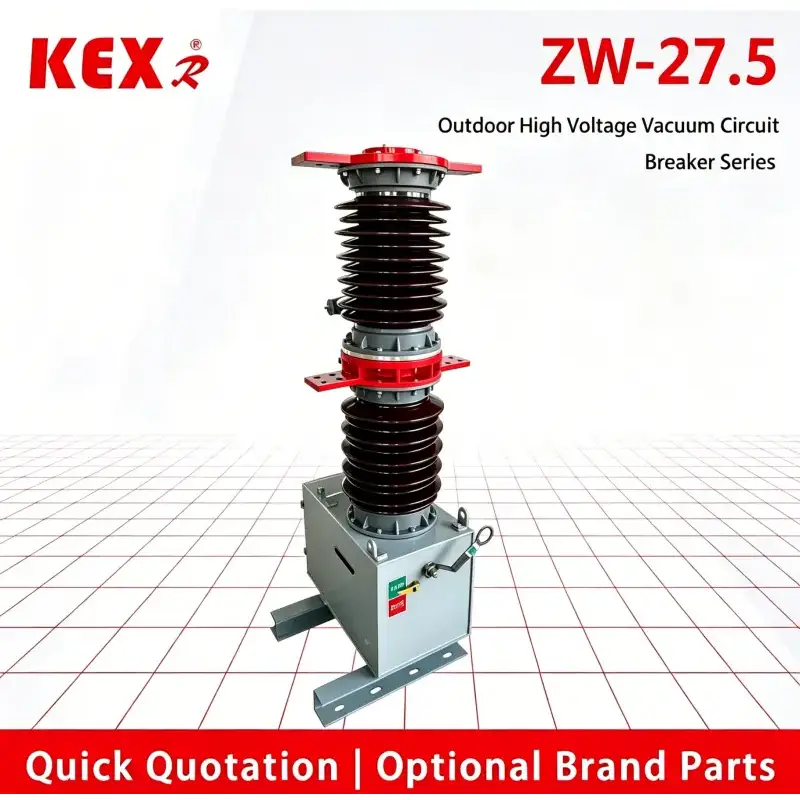

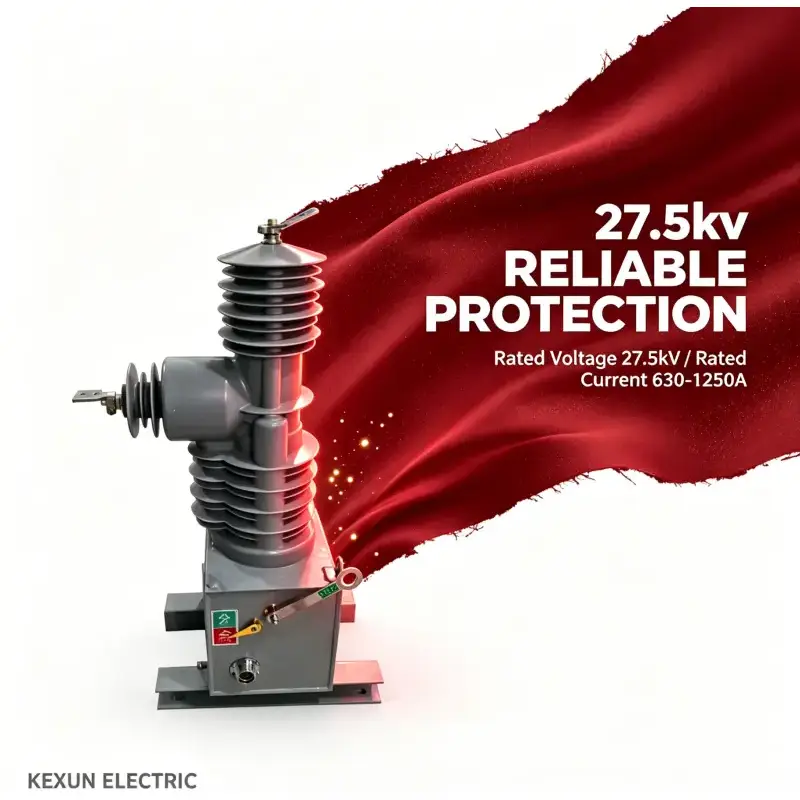

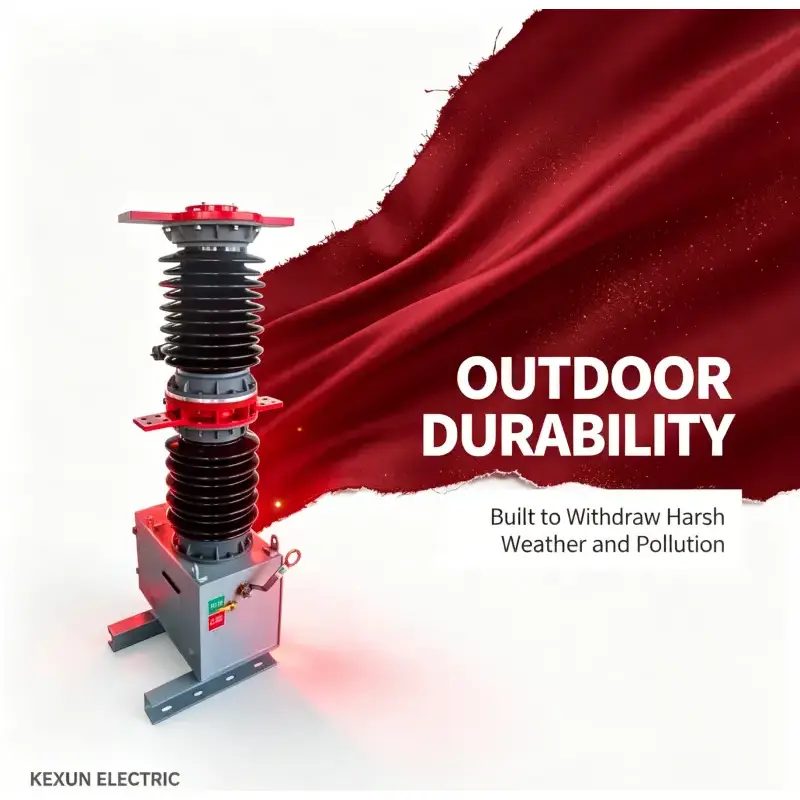

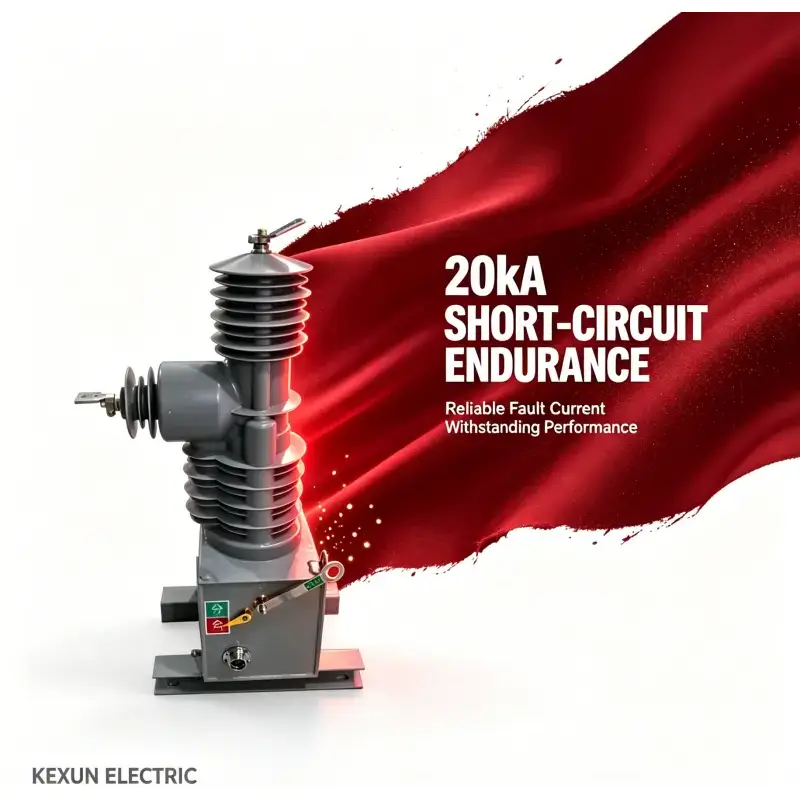

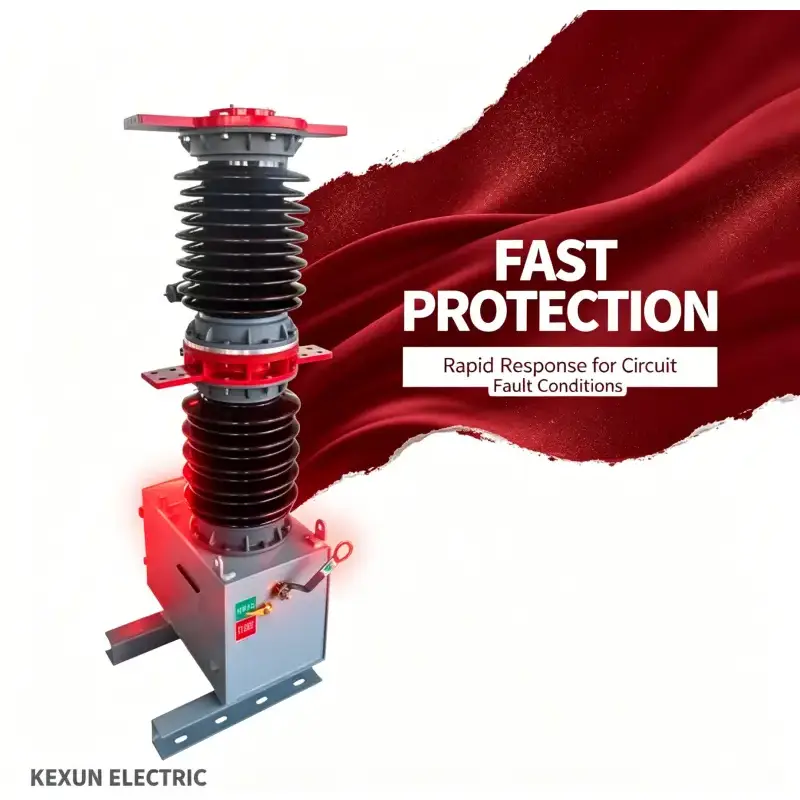

Наружный вакуумный выключатель высокого напряжения

Особенности продукта

Чрезвычайно высокая надежность

Полностью не требует обслуживания в течение всего срока службы.

Высокая механическая и электрическая долговечность.

Небольшой размер, легкий вес и простота установки

 Со стандартной релейной защитой и функцией быстрого автоматического повторного включения.

Условия использования типа ZW7-27.5Наружный вакуумный выключатель высокого напряжения

¨ Температура: -30℃～60℃;

¨ Высота: менее 2000 м.

¨ Скорость ветра: ≤34 м/с;

¨ Уровень загрязнения: Ⅳ级；

¨ Температура хранения: -40℃～85℃。

Основной технический параметр vcb

Основной механический параметр выключателя

Конструкция и принцип работы автоматического выключателя

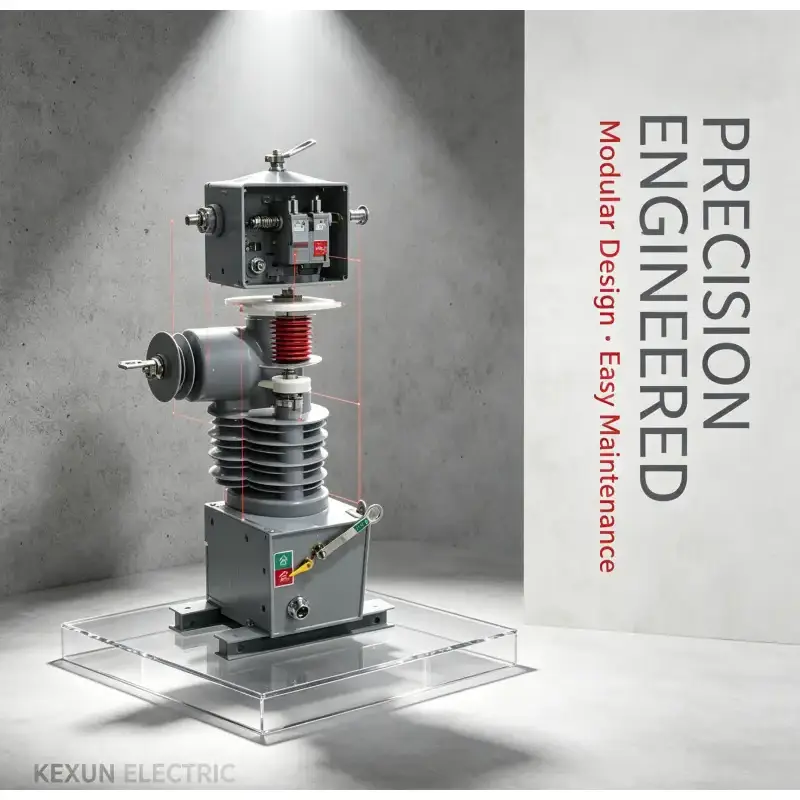

ZW7-27.5Наружный высоковольтный вакуумный выключатель в основном состоит из встроенного герметичного полюса, трансформатора тока, пружинного приводного механизма и коробки. Этот тип автоматического выключателя миниатюрен. При этом он оснащен устройством ручного аварийного отпускания тормозов. Трансформатор тока может быть выбран в соответствии с потребностями пользователя.

Управление высоковольтным вакуумным выключателем ZW7-27.5Outdoor осуществляется с помощью интеллектуального блока управления. Включение-выключение переключателя может быть реализовано локально, а также им можно управлять удаленно через интерфейс связи. Другая информация о выключателе также может быть передана в центр управления, а канал связи может быть кабельным, оптоволоконным, GPRS/CDMA, GSM и т. д. Управление высоковольтным вакуумным выключателем ZW7-27.5 наружного исполнения осуществляется интеллектуальным блоком управления. Включение-выключение переключателя может быть реализовано локально, а также им можно управлять удаленно через интерфейс связи. Другая информация о выключателе также может передаваться в центр управления, а канал связи может быть кабельным, оптоволоконным, GPRS/CDMA, GSM и т. д.

Интеллектуальный блок управления устанавливается рядом с автоматическим выключателем и соединяется с автоматическим выключателем посредством кабеля управления. Электропитание интеллектуального блока управления разделено на основной и резервный. Основным источником питания является напряжение переменного или постоянного тока 220 В, которое поступает по линии высокого напряжения через PT. Резервное питание обеспечивается аккумуляторной батареей (установленной в коробке интеллектуального блока управления). При нормальной работе основной источник питания заряжает резервный источник питания; При потере основного источника питания резервный источник питания все равно может завершить управление автоматическим выключателем и другие операции в блоке управления. Резервный источник питания (при полной нагрузке) может обеспечить работу всей машины не менее 48 часов.

Приводной механизм выключателя оснащен ручной рукояткой аварийного отключения для аварийного отключения при выходе из строя системы управления или электропитания.

2.1 Принцип работы и принцип действия автоматического выключателя

2.1.1 Принцип гашения дуги:

ZW37-27.5Вакуумный выключатель высокого напряжения для наружного применения использует вакуумный прерыватель с вакуумом в качестве дугогасящей и изолирующей среды, который имеет чрезвычайно высокую степень вакуума. При отключении подвижного и статического контактов электричеством под действием приводного механизма между контактами возникает вакуумная дуга. В то же время, благодаря особой структуре контактов, в зазоре между контактами также будет генерироваться соответствующее продольное магнитное поле, что будет способствовать тому, что вакуумная дуга останется диффузной и равномерно распределит дугу по поверхности контакта для горения, чтобы поддерживать низкое напряжение дуги. Когда ток естественным образом пересекает ноль, остаточные ионы, электроны и пары металла могут объединяться или конденсироваться на контактной поверхности и экране в течение микросекундного порядка времени. Поскольку для управления вакуумной дугой используется продольное магнитное поле, вакуумный выключатель обладает сильной и стабильной способностью отключать ток.

2.1.2 Хранение:

Энергия открытия и закрытия высоковольтного вакуумного выключателя ZW7-27.5Outdoor сохраняется с высокой производительностью и устанавливается в коробке интеллектуального блока контроллера. При открытии и закрытии. При наличии основного или резервного источника питания блока управления время зарядки не превышает 10 с, а погрешность напряжения конденсатора составляет менее 1 В.。

2.1.3 Включение: нажмите кнопку включения на интеллектуальном блоке управления локально или активируйте катушку включения приводного механизма с помощью операции включения дистанционного управления, чтобы железный сердечник приводил в действие подвижный контакт автоматического выключателя для включения с указанной скоростью. Когда определяется, что автоматический выключатель находится во включенном положении, контур управления автоматически отключает питание включающей катушки. В это время железный сердечник удерживается на закрывающей стороне за счет действия постоянного магнита. После выключения включающей катушки она может не только преодолевать силу реакции контактной пружины автоматического выключателя, но также иметь силу самоудержания при включении, так что автоматический выключатель может надежно удерживаться во включенном положении.

2.1.4 Размыкание: нажмите кнопку выключения на интеллектуальном блоке управления локально или активируйте катушку выключения рабочего механизма с помощью операции выключения с помощью дистанционного управления, чтобы преодолеть силу самоудержания постоянного магнита на закрывающей стороне и заставить пружину выключения потянуть железный сердечник, чтобы заставить подвижный контакт автоматического выключателя выключиться с указанной скоростью. Когда определяется, что автоматический выключатель находится в разомкнутом положении, контур управления автоматически отключает питание отключающей катушки, и в это время железный сердечник удерживается на размыкающей стороне благодаря натяжной силе отключающей пружины, так что автоматический выключатель надежно удерживается в разомкнутом положении.

2.1.5 Операция ручного аварийного открытия тормоза:

Когда автоматический выключатель находится во включенном положении, удерживайте кнопку ручного отключения автоматического выключателя с изолирующим рабочим стержнем и потяните ее вниз, и автоматический выключатель может выключиться с определенной скоростью, что может гарантировать, что автоматический выключатель может надежно отключить номинальный ток нагрузки.
