Газовый преобразование инструментов
LMZT-10 Газовый кабинетный трансформатор-это обычный трансформатор тока шины на 10 кВ, производимый Kexun на Китайской фабрике. Фактические параметры должны подвергаться техническим данным производителя. Особое внимание должно быть уделено сопоставлению точной оценки и номинальной нагрузки при выборе типа.
Модель: LMZT-10
Бренд ： Kexr
Модель: LMZT-10
Бренд ： Kexr
● Модельное значение трансформатора инструментов, заполненных газом, трансформатора
L －current Transformer
М -Сердце
Z －pouring Type
T －closed Type
10 класс Voltage (KV)
● Функция дизайна LMZT-10 Тип газового кабинета Трансформатор инструментов
◆ Тип изоляции: литье эпоксидной смолы и полностью закрытая структура
◆ Метод установки: шина через тип и фиксированный монтаж
◆ Конфигурация обмотки: конструкция двойной обмотки и тороидальное ядро
● Типичные сценарии применения LMZT-10 Тип газового кабинета Трансформатор инструментов
▶ Переключение шкафа (распределительное устройство 10 кВ)
▶ Компактная подстанция
▶ Распределение промышленной энергии
● LMZT-10 Заполненные газовыми кабинетами Трансформатор Трансформатор Таблица технических параметров.
Номинальное соотношение тока, уровень точности и номинальная нагрузка на газовые инструменты преобразования инструментов показаны в следующей таблице. Оцененный вторичный ток составляет 5a или 1a.
|
Цель |
Измерение КТ |
Защита Кт |
Двойная обмотка КТ |
|||||||
|
Оцененный первичный ток |
Оценка точности нагрузки (VA) |
Оценка точности нагрузки (VA) |
Композитная точность Номинальная нагрузка (VA) |
|||||||
|
0,2 с |
0.2 |
0.5 |
10p15 |
10p10 |
10p5 |
0,2 с |
0.5 |
10p10 |
10p5 |
|
|
75 |
|
|
1 |
|
1 |
1 |
|
1 |
1 |
1 |
|
100 |
|
|
1 |
|
1 |
1 |
|
1 |
1 |
1 |
|
150 |
|
|
1 |
|
1 |
1 |
|
2.5 |
1 |
1 |
|
200 |
|
1 |
2.5 |
|
2.5 |
3.75 |
|
2.5 |
1 |
1 |
|
300 |
1 |
2.5 |
3.75 |
1 |
3.75 |
5 |
1 |
3.75 |
2.5 |
3.75 |
|
400 |
2.5 |
3.75 |
5 |
1.5 |
5 |
7.5 |
1.5 |
3.75 |
5 |
7.5 |
|
500 |
3.75 |
3.75 |
5 |
2.5 |
5 |
7.5 |
2.5 |
3.75 |
5 |
7.5 |
|
600 |
5 |
5 |
7.5 |
3.75 |
7.5 |
10 |
3.75 |
7.5 |
7.5 |
10 |

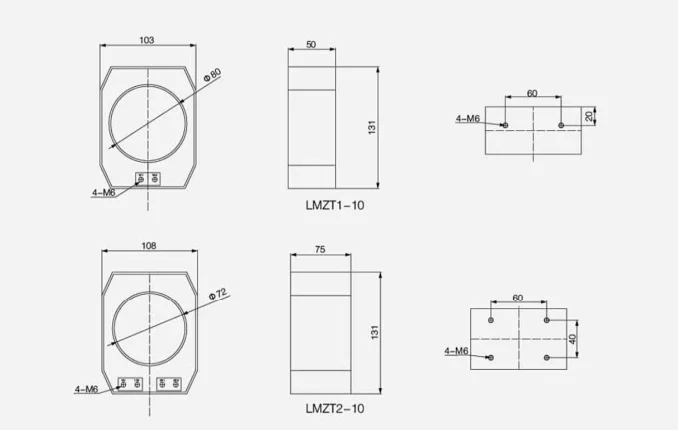

● Размеры газового кабинета LMZT-10 Трансформатор инструментов
