Счетчик CT, заполненный газом,

CT-метр типа LMZK-10, заполненный газовым шкафом, является трансформатором тока, специально используемым в надувных шкафах, который производится и разработан поставщиком Китая Кексун. Его необходимо поддерживать с помощью специального надувного оборудования, а давление воздушной камеры должно быть подтверждено нормальным (≥0,4 МПа) перед эксплуатацией.
Модель: LMZK-10
Бренд ： Kexr

Отправить запрос

Описание продукта

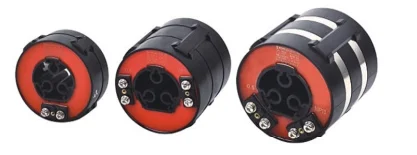

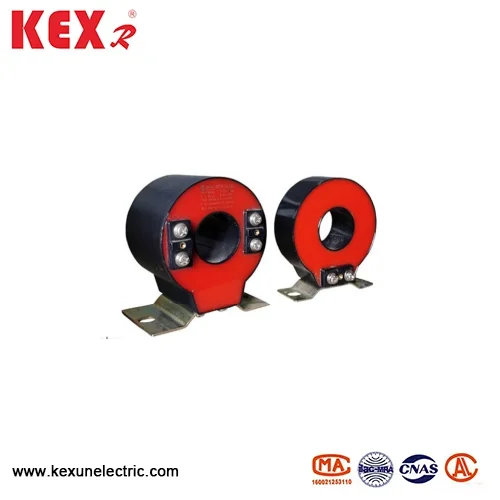

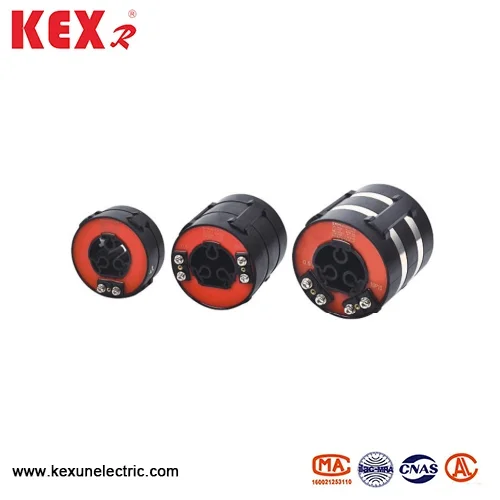

Gas Filled Cabinet Ct Meter

● Модельное значение CT -метра, заполненного газом,

L －current Transformer

М -Сердце

Z －pouring Type

K －open Close Type

10 класс Voltage (KV)

● Основные функции измерителя CT, заполненного газовым шкафом типа LMZK-10

▶ Измерение

▶ Обнаружение неисправности

▶ Защита реле

● Таблица технических параметров CT, заполненного газом CT Meter,

Номинальное соотношение тока, уровень точности и номинальная нагрузка заполненного газовым шкафом CT Meter показаны в следующей таблице. Оцененный вторичный ток составляет 5a или 1a.

Цель	Измерение КТ			Защита Кт			Двойная обмотка КТ
Оцененный первичный ток	Оценка точности нагрузки (VA)			Оценка точности нагрузки (VA)			Композитная точность Номинальная нагрузка (VA)
Оцененный первичный ток	0.2	0.5	1	10p15	10p10	10p5	0.5	1	10p10	10p5
50		2.5	1		1	1	1	1	1	1
75	2.5	2.5	3.75		1	2.5	1	1	1	1
100	2.5	2.5	3.75		1	3.75	1	2.5	1	2.5
150	3.75	3.75	5		1	3.75	1	2.5	1	2.5
200	3.75	3.75	5		1	3.75	3.75	5	1	2.5
300	5	5	7.5		2.5	5	5	7.5	2.5	3.75
400	7.5	7.5	10	1	5	7.5	5	7.5	3.75	5
500	10	10	10	1.5	5	7.5	5	10	3.75	5
600	10	10	10	2.5	5	10	7.5	10	5	7.5
800	15	15	20	3.75	10	15	7.5	15	7.5	10
1000	15	15	20	5	10	15	7.5	15	7.5	10
1200	15	15	20	7.5	10	15	7.5	15	7.5	10
