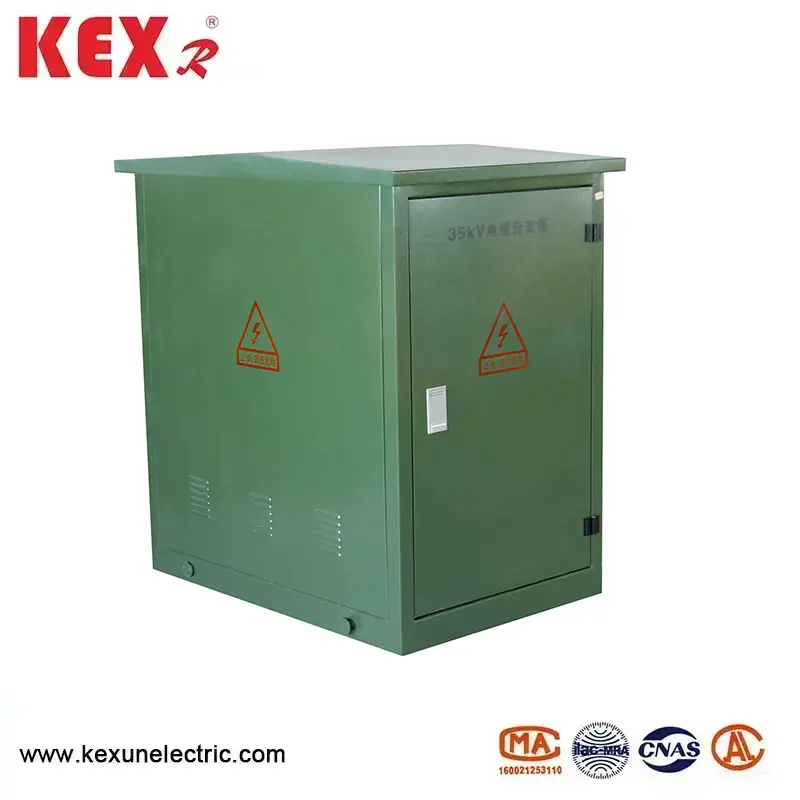

Кабельная перекрестная коробка 35 кВ

○ Основная особенность кабельной коробки 35 кВ

▶ Номинальное напряжение: 35 кВ (соответствует стандартам IEC 62271-200 и GB/T 11022).

▶ Полная изоляция и полная герметизация: сплошная изоляция (такая как эпоксидная смоля и силиконовая резина) или изоляция газа SF6, и нет обнаженного проводника, с уровнем защиты IP65/IP67.

▶ Технология европейской плагины: стандартные экранированные подключаемые кабельные разъемы (поддержка в прямом эфире (требуются специальные инструменты).

▶ Модульная конструкция: входящие и исходящие линии могут быть гибко расширены (например, 1 дюйм, 3, 2 дюйма и 4).

▶ Интеллектуальный выбор: индикатор разлома, датчик температуры, DTU (терминал распределения) может быть интегрирован.

○ Типичный структурный состав кабельной коробки 35 кВ

▶ Коробка

Композитный материал из нержавеющей стали /SMC является коррозионным устойчивым и подходит для наружного использования (-40 ℃ ~+70 ℃).

▶ изолированный автобус

Медный или алюминиевый проводник, Силиконовая резина /изоляция EPDM, частота мощности выдерживает напряжение ≥70 кВ, импульс молнии 170 кВ.

▶ Кабельный разъем

35-километровые экранированные подключаемые разъемы (такие как T-тип и тип локтя) с тестовыми точками (необязательно).

▶ Защитное устройство

Можно выбрать Lightning Arrester, индикатор разломов короткой замыкания и живой дисплей.

▶ Система заземления

Коронный и кабельный экранирующий слой надежно заземлен (сопротивление заземления ≤4 Ом).

○ 35 -километровый кабельный перекресток

 ◆ Требования к установке

Снижение кабеля и резка: точно соответствует спецификациям соединения (ошибка 1 мм), чтобы избежать повреждения изоляционного слоя.

▶ Установка разъема: очистите поверхность контакта и нанесите силиконовую смазку для предотвращения окисления. Затяните крутящим ключом (например, T-Joint требует 35 ~ 40N M).

▶ Заземление: коробка и кабельный щит должен быть надежно заземлен (сопротивление заземления ≤4 Ом).

◆ Безопасная операция

▶ Проверьте электричество после сбоя питания и носите изоляционные перчатки и очки при работе.

▶ Убедитесь, что заземляющий переключатель закрыт (если есть) перед подключением и отключением разъема.

◆ Предложение по техническому обслуживанию

▶ Годовая проверка: измерение температуры инфракрасной температуры (сосредоточение внимания на мониторинге повышения температуры суставов).

▶ Проверка уплотнения: замените герметизирующее кольцо раз в пять лет (влага и пылесос).

▶ Изоляционная тест: провести тест на противостояние напряжения каждые 3 года.

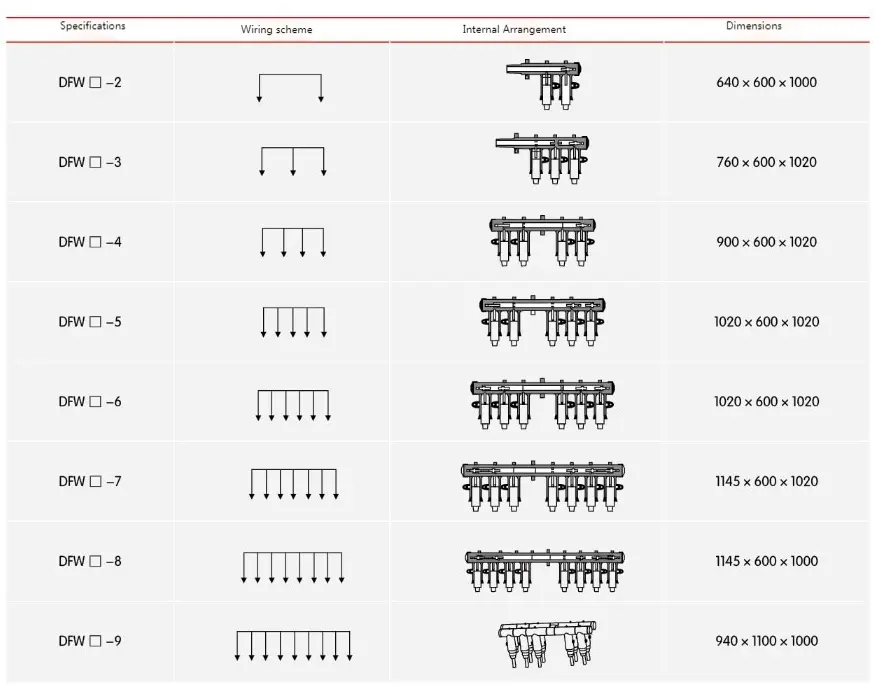

● Технический параметр кабельной перекрестке европейского европейского типа 35 кВ.

● 35 кВ европейский тип кабельного соединения.
