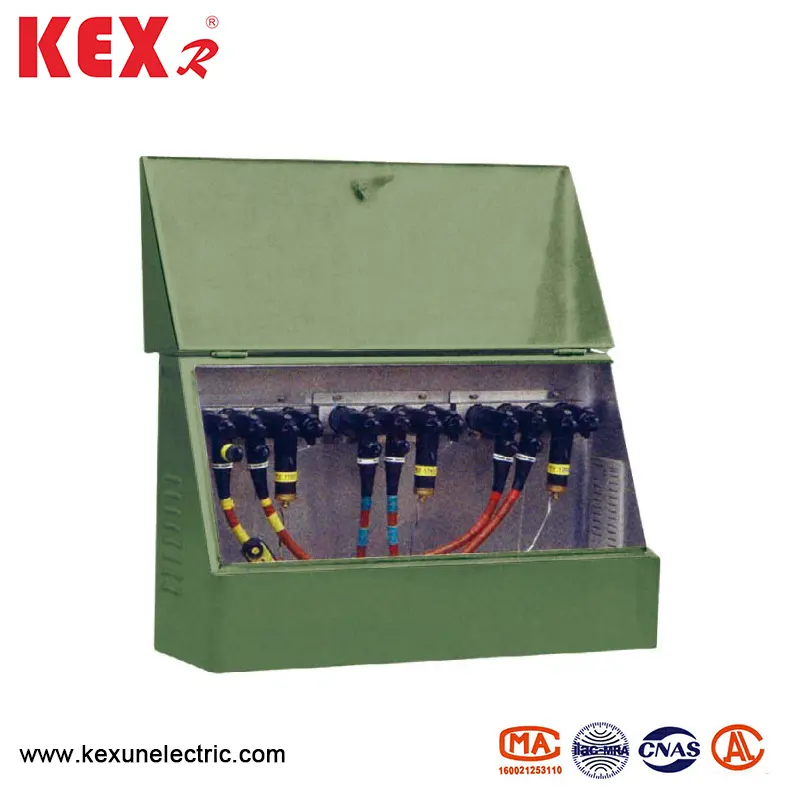

25 кВ американский кабельный филиал

● Условия использования

Американский кабельный филиал 25 кВ подходит для использования в следующих условиях.

▶ Температура окружающей среды: от -30 до 40 ℃

▶ Скорость ветра: ниже 34 м/с (менее 700pa)

▶ Влажность: среднего влажности менее 95%; средней средней влажности менее 90%

▶ Shock -Rays: горизонтальное ускорение составляет не более 0,4 м/с, а вертикальное ускорение составляет не более 0,15 м/с.

▶ Наклон установки сайта: менее 3 °

▶ Установка: окружающий воздух американского кабельного филиала DFW типа 25 кВ не должен быть явно загрязнен коррозийным, горючим газом, водяным пар и т. Д., И на месте установки нет насильственной вибрации.

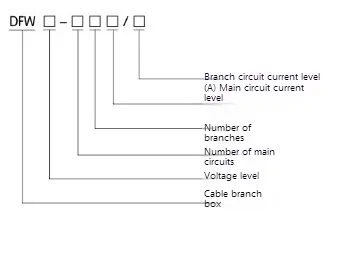

● Значение модели

● Технический параметр

● Пример диаграммы американской кабельной ветви с 25 кВ

Если ящик американского кабельного кабеля 25 кВ не может быть размещен из -за ограничения сайта, она может быть непосредственно объединена с помощью кабельных соединений с образованием нескольких ветвей кабелей (шины не нужны, а метод подключения показан в следующем примере) и размещен в траншеи кабеля или в других местах. Пример 1 Каждая группа из четырех входящих и исходящих линий (2 × 600A+2 × 200A) состоит из двух кабельных разъемов T-II, двух разъемов локтя и промежуточного разъема. Кабельный разъем T-ⅱ 200A подключен к разъему кабеля колена (другая сторона подключена к полностью изолированному аресте оксида).

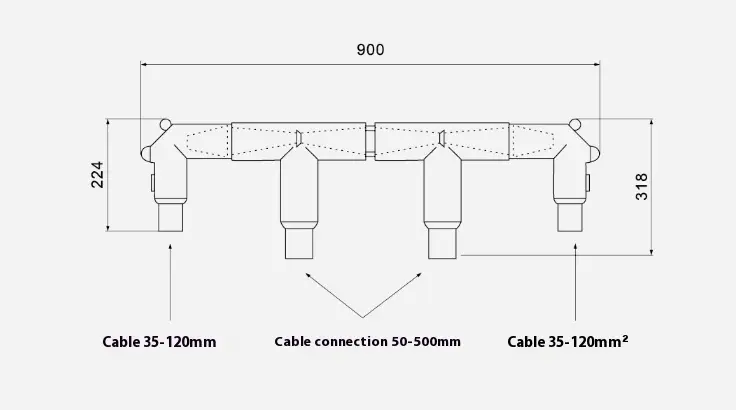

См. Рисунок ниже для примеров размера:

Пример 2 Три линии доступа (3x600a) Каждая фаза состоит из трех Т-образных кабельных разъемов и двух промежуточных соединителей. См. Рисунок ниже для размеров и примеров:

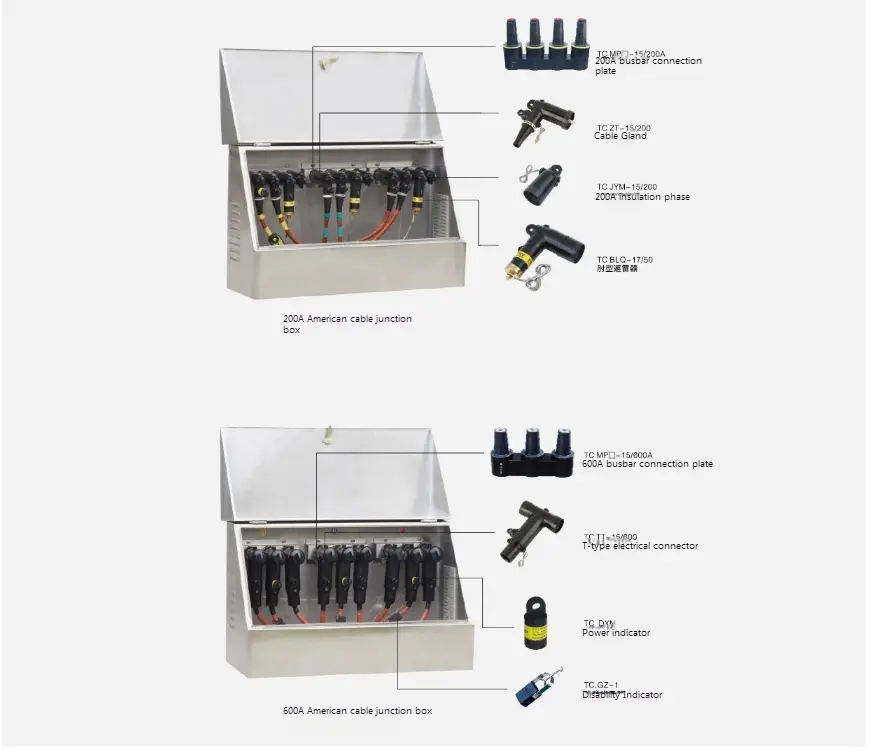

● Пример диаграммы
